ОБЩЕЕ ОПИСАНИЕ

5МТ-26

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

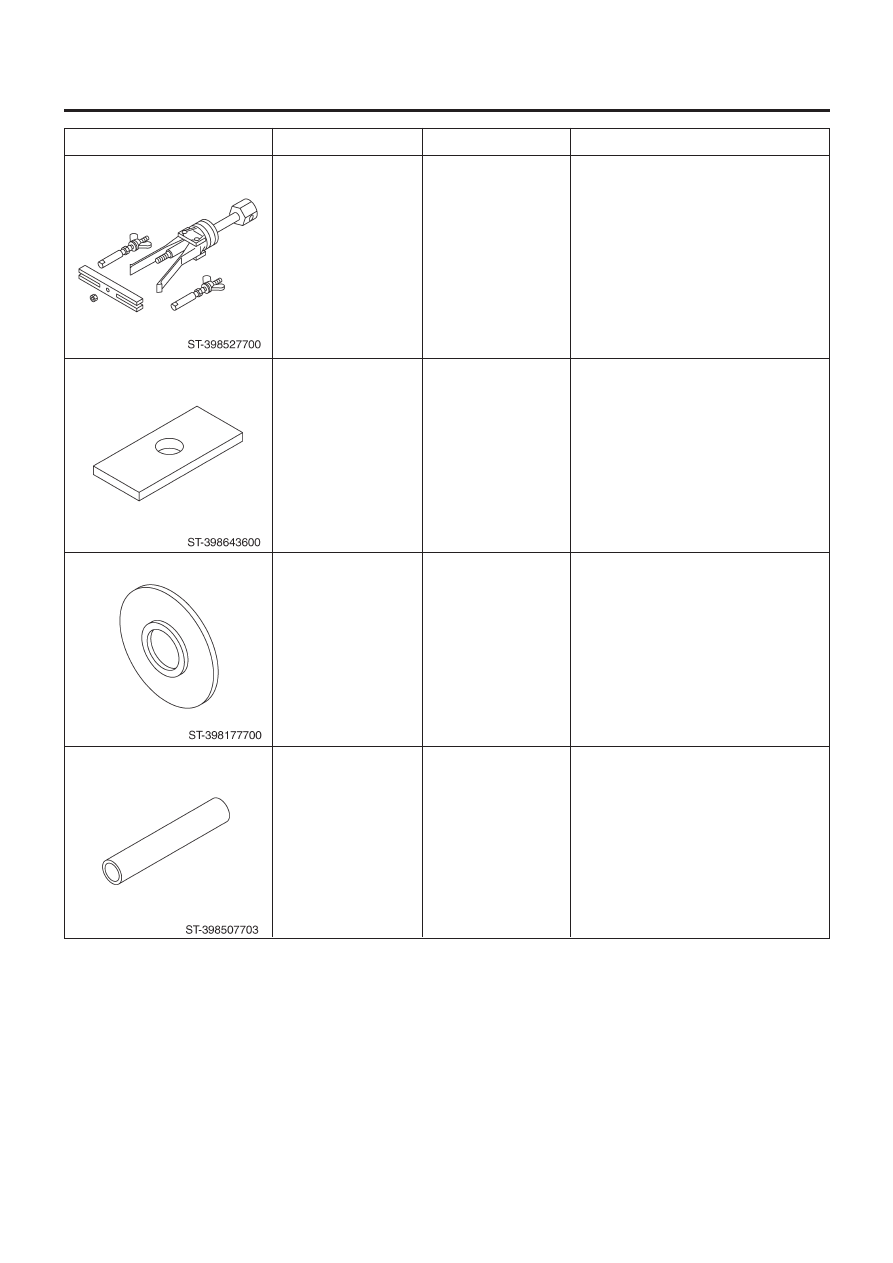

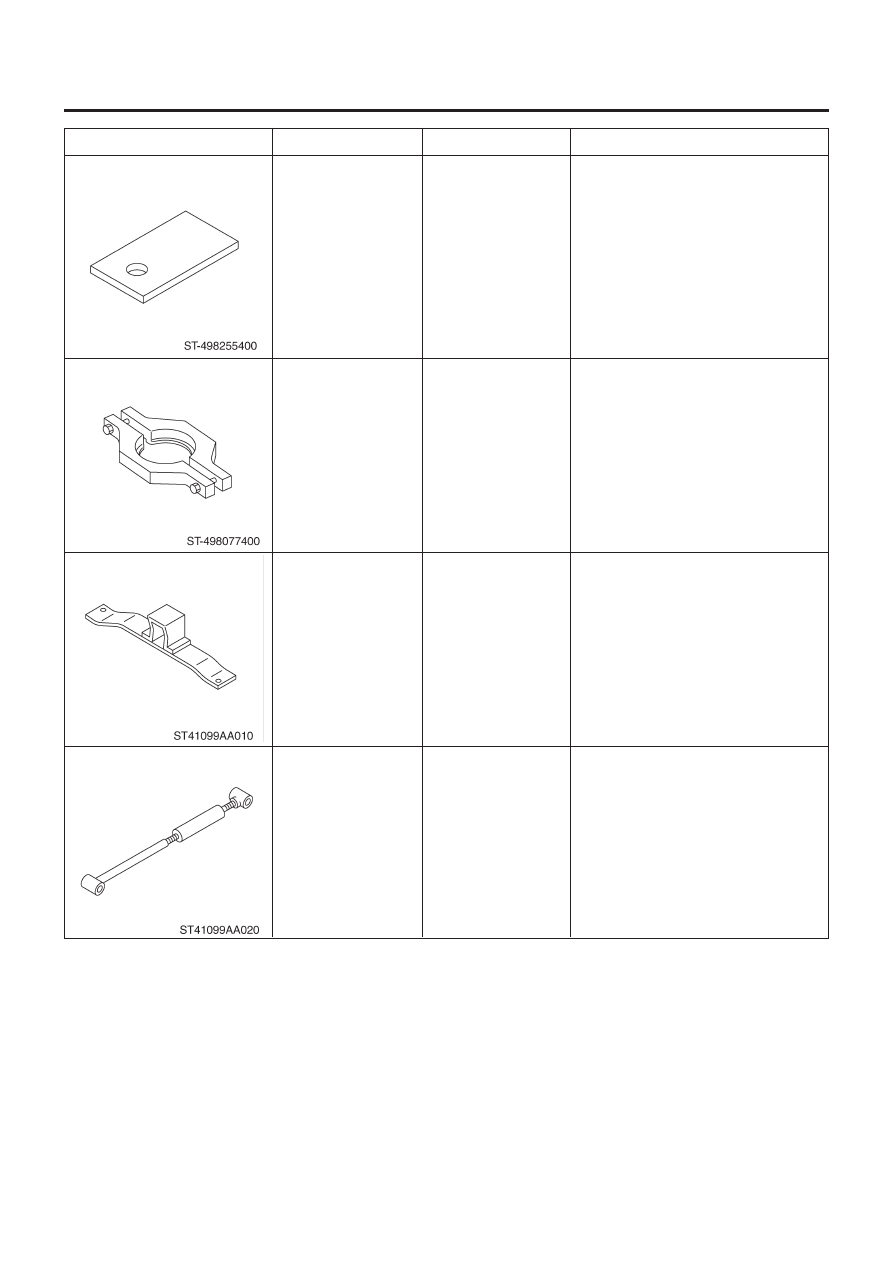

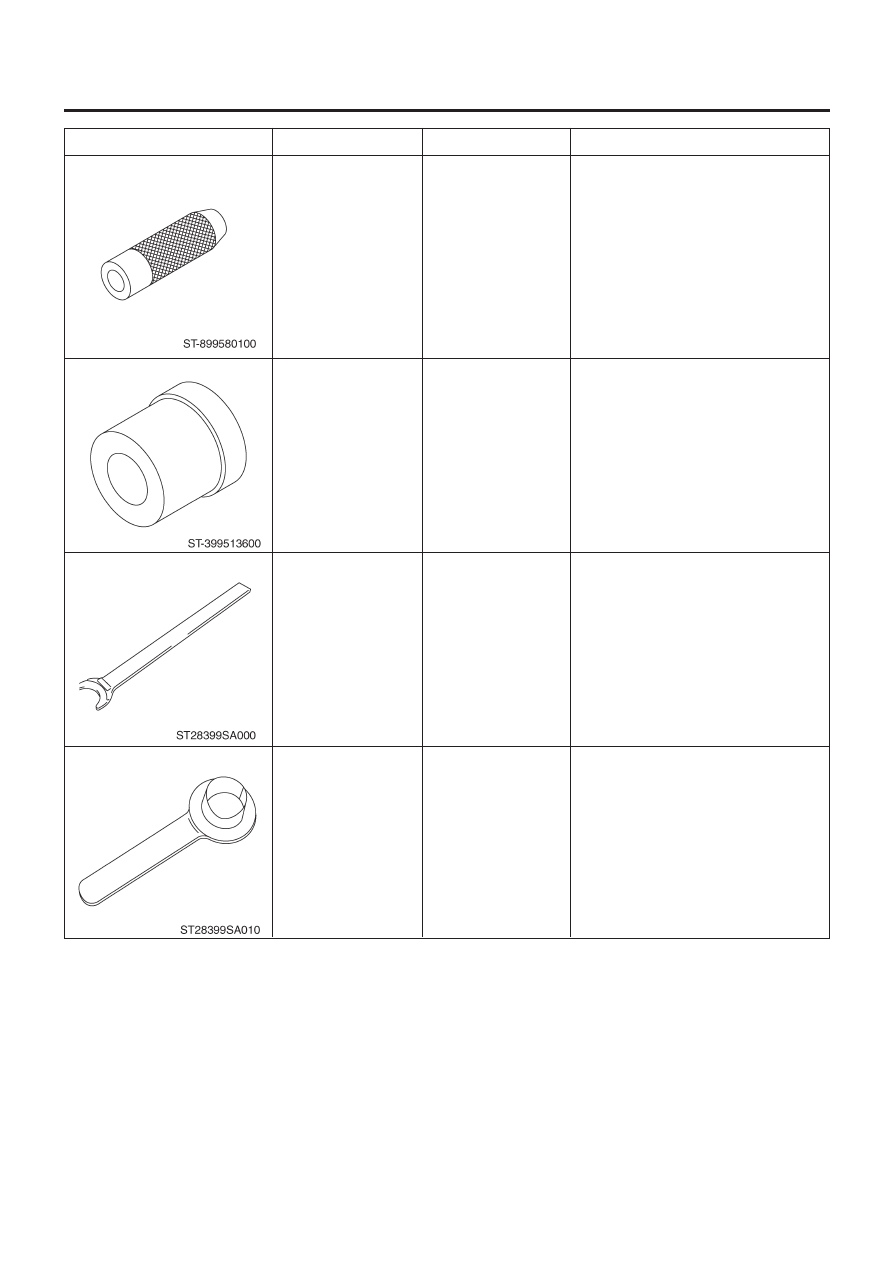

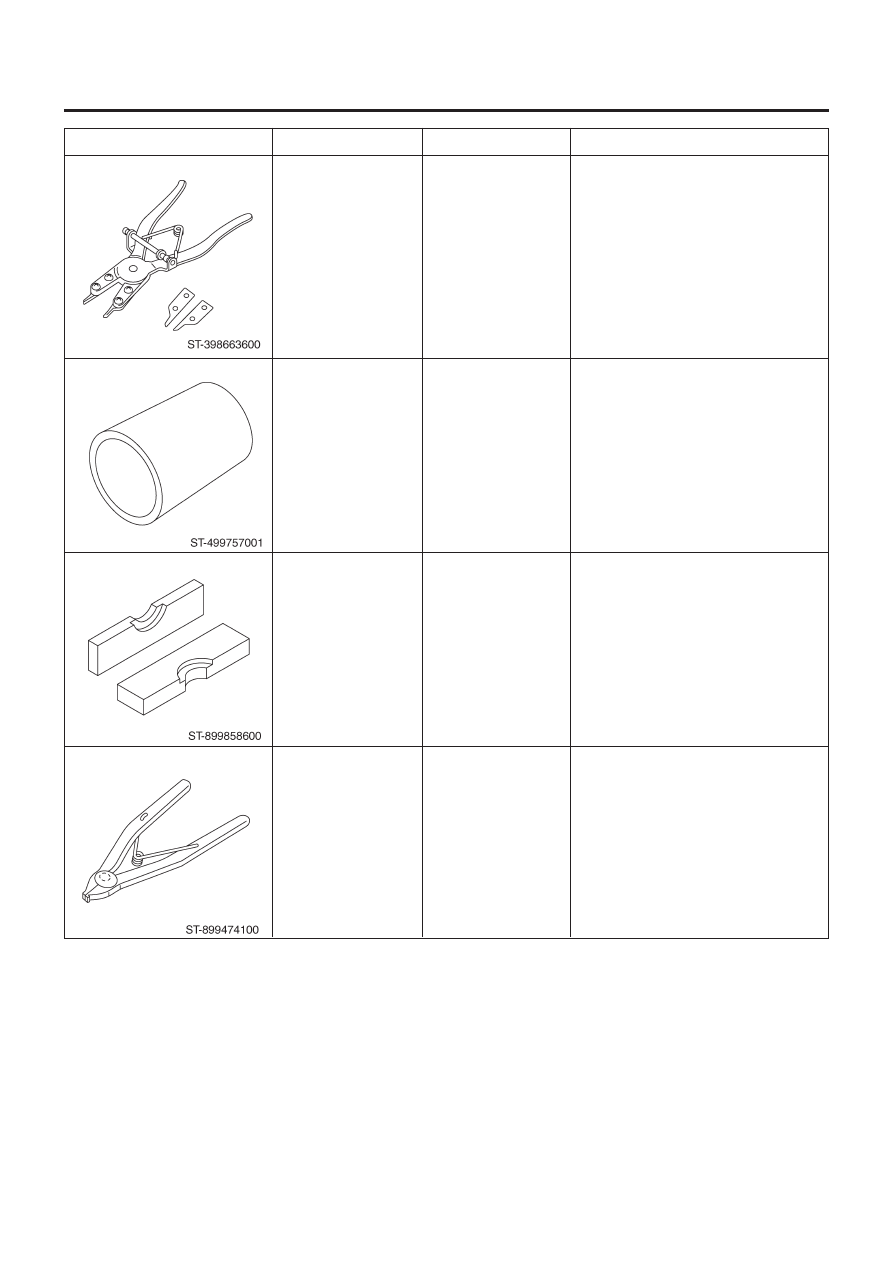

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498255400

498077400

41099AA010

41099AA020

ПЛАСТИНА

СЪЕМНИК КОНУСА
СИНХРОНИЗАТОРА

КРОНШТЕЙН
СУППОРТА ДВИГАТЕЛЯ

СУППОРТ ДВИГАТЕЛЯ

Используется для измерения люфта.

• Используется для демонтажа конуса
синхронизатора главного вала.
• Используется для демонтажа 5-й
ведомой шестерни вала ведущей
шестерни.

Используется для поддержки двигателя.

Используется для поддержки двигателя.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

5МТ-27

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

398527700

398643600

398177700

398507703

УСТРОЙСТВО
ВЫТЯГИВАТЕЛЯ

ИЗМЕРИТЕЛЬ

УСТАНОВЩИК

ХОЛОСТАЯ ВТУЛКА

• Используется для демонтажа
роликового подшипника добавочного
корпуса.
• Используется для демонтажа внешнего
кольца подшипника бокового фиксатора
переднего дифференциала.
• Используется для демонтажа сальника
бокового фиксатора переднего
дифференциала.

Используется для измерения общего
осевого люфта, осевого люфта добавки и
высоты ведущей шестерни.

• Используется для установки конуса
подшипника переходной ведомой
шестерни (сторона переходного корпуса).
• Используется для установки
шарикового подшипника переходной
ведущей шестерни.

Используется для установки сальника
держателя входного вала. Для модели с
двойным диапазоном.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

5МТ-28

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

398663600

499757001

899858600

899474100

ПЛОСКОГУБЦЫ

НАПРАВЛЯЮЩАЯ
ОБЖИМОЧНОГО
КОЛЬЦА

ФИКСАТОР

РАСШИРИТЕЛЬ

• Используется для демонтажа и установки
обжимочного кольца входного вала.
• Для модели с двойным диапазоном.

•Используется для установки
обжимочного кольца (ВНЕШН. 25).
•Для модели с двойным диапазоном.

•Используется для демонтажа
шарикового подшипника.
•Для модели с двойным диапазоном.

•Используется для демонтажа и
установки обжимочного кольца.
•Для модели с двойным диапазоном.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

5МТ-29

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

899580100

399513600

28399SA000

28399SA010

УСТАНОВЩИК

УСТАНОВЩИК

СЪЕМНИК ПЕРЕДНЕГО
ВЕДУЩЕГО ВАЛА

ПРОТЕКТОР
САЛЬНИКА
ПЕРЕДНЕГО
ВЕДУЩЕГО ВАЛА

• Используется для прессовой посадки
шариковых подшипников на входной вал.
• Для модели с двойным диапазоном.

• Используется для прессовой посадки
шариковых подшипников на входной вал.
• Для модели с двойным диапазоном.

Используется для демонтажа переднего
ведущего вала. (Обычно используется на
модели МТ и модели АТ)

Используется для защиты сальника при
установке переднего ведущего вала.

ОПИСАНИЕ

ПОМЕТКИ
