ОБЩЕЕ ОПИСАНИЕ

5МТ-18

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

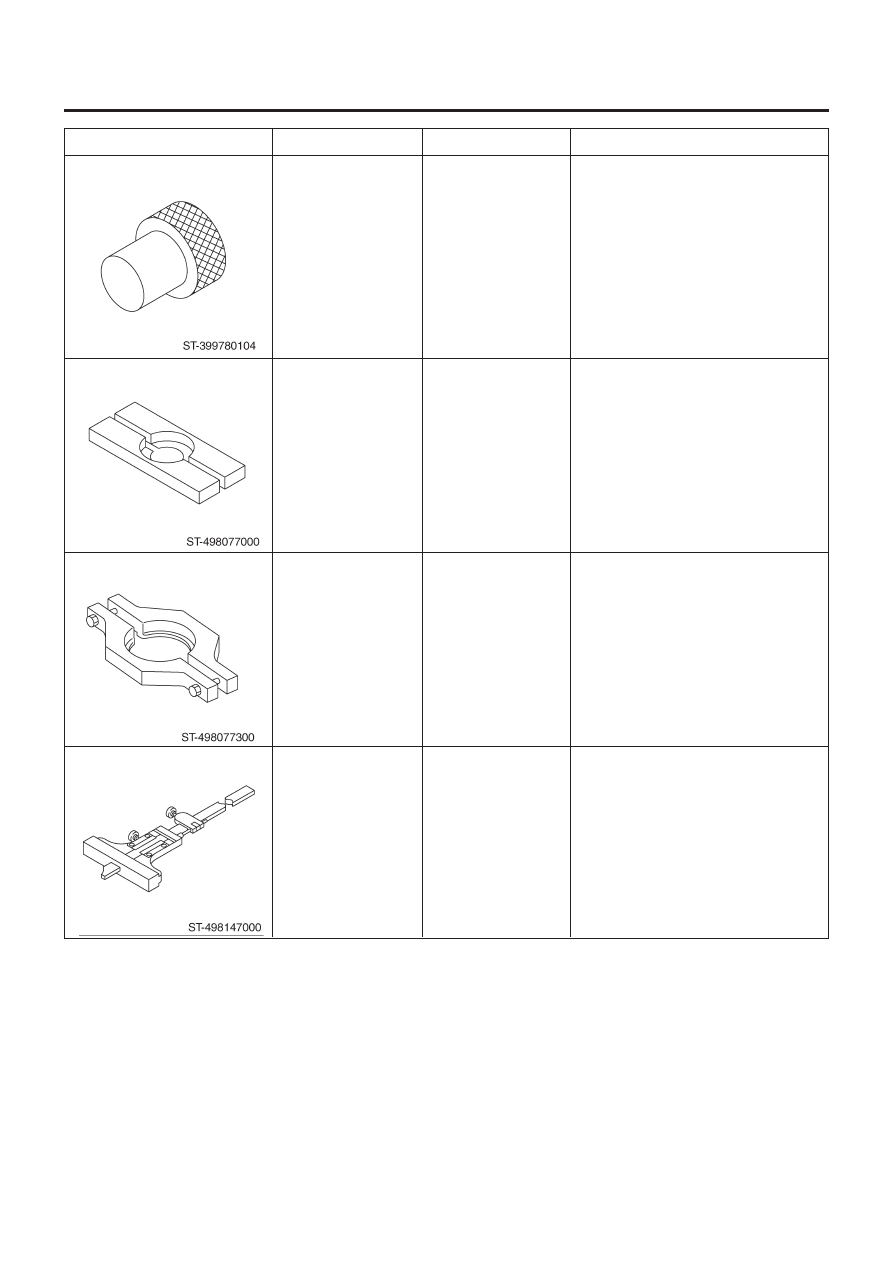

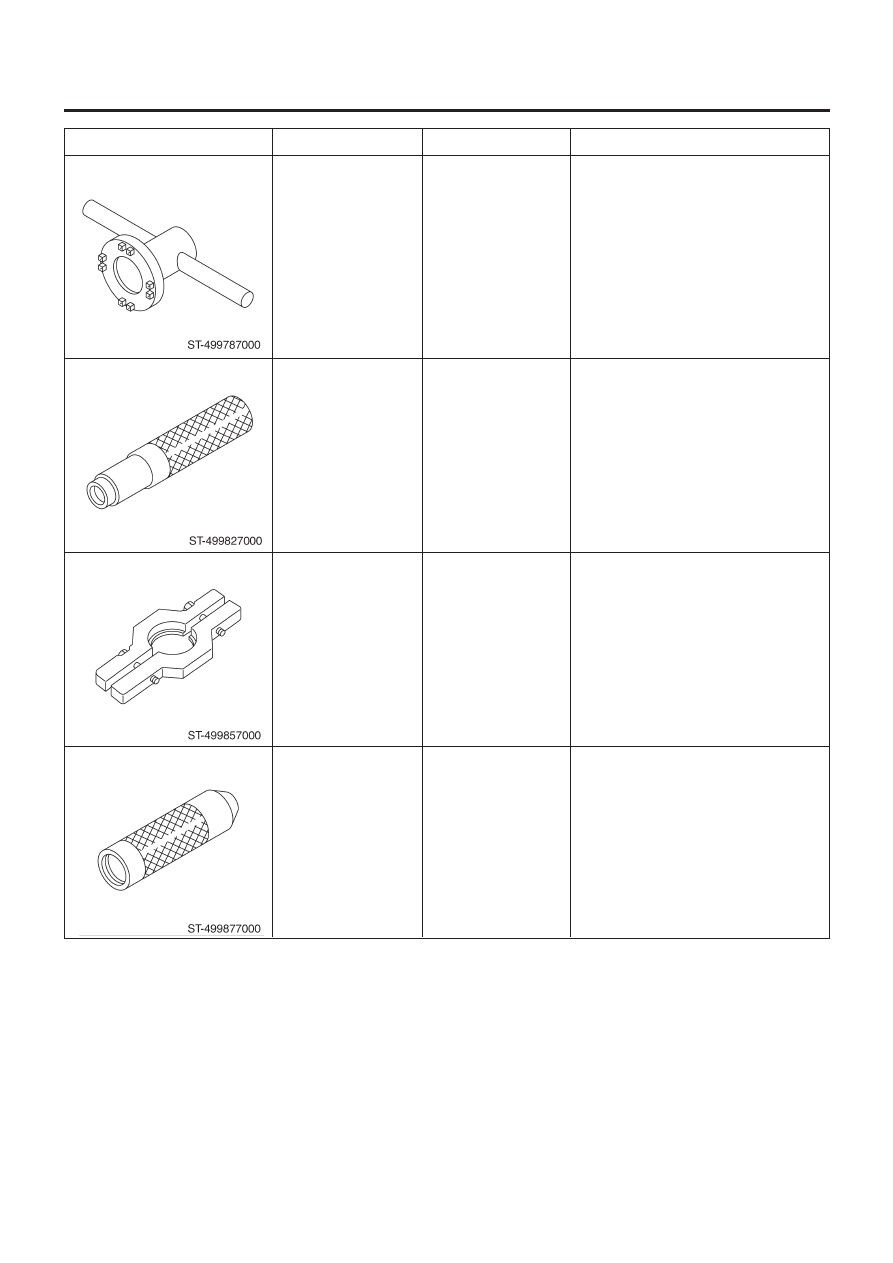

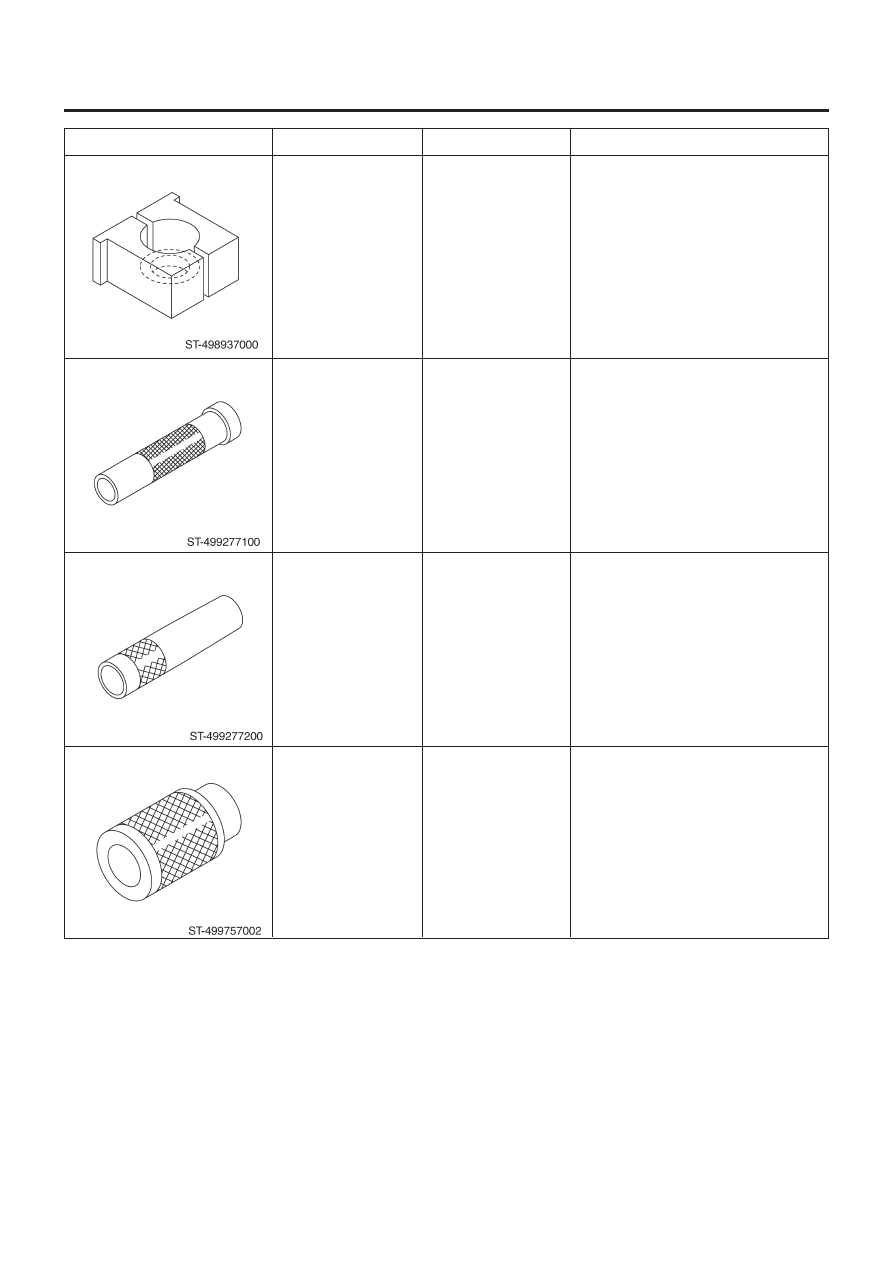

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

399780104

498077000

498077300

498147000

ГРУЗ

СЪЕМНИК

СЪЕМНИК
ПОДШИПНИКА
МЕЖОСЕВОГО
ДИФФЕРЕНЦИАЛА

ИЗМЕРИТЕЛЬ
ГЛУБИНЫ

Используется для измерения
предварительного натяга роликового
подшипника.

Используется для демонтажа роликового
подшипника вала ведущей шестерни.

Используется для демонтажа шарикового
подшипника крышки межосевого
дифференциала.

Используется для регулировки осевого
люфта главного вала.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

5МТ-19

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498247001

498247100

498427400

498787100

МАГНИТНАЯ БАЗА

ЦИФЕРБЛАТНЫЙ
ИНДИКАТОР

СТОППЕР

СТОПОР ГЛАВНОГО
ВАЛА

• Используется для измерения люфта
между боковой шестерней и шестерней и
гипоидной шестерней.
• Используется с ЦИФЕРБЛАТНЫМ
ИНДИКАТОРОМ (498247100).

• Используется для измерения люфта
между боковой шестерней и шестерней и
гипоидной шестерней.
• Используется с МАГНИТНОЙ БАЗОЙ
(498247001).

Используется для фиксации устройства
вала ведущей шестерни и устройства
ведомой шестерни при демонтаже
запорной гайки устройства вала ведущей
шестерни.

Используется для демонтажа и установки
запорной гайки главного вала
трансмиссии.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

5МТ-20

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498937000

499277100

499277200

499757002

ДЕРЖАТЕЛЬ
ТРАНСМИССИИ

УСТАНОВЩИК
ВТУЛКИ 1-2

УСТАНОВЩИК

УСТАНОВЩИК

Используется для демонтажа и установки
запорной гайки главного вала
трансмиссии.

• Используется для установки упорной
пластины 1-й ведомой шестерни и втулки
1-й – 2-й ведомой шестерни.
• Используется для установки внешних
колец роликовых подшипников на корпус
дифференциала.

Используется для прессовой посадки 2-й
ведомой шестерни, роликовых
подшипников и 5-й ведомой шестерни на
ведомый вал.

• Используется для установки
обжимочного кольца (ВНЕШН. 25) и
шарикового подшипника (25x26x 17).
• Используется для установки конуса
подшипника переходной ведомой
шестерни (сторона основной части
добавки).

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

5МТ-21

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499787000

499827000

499857000

499877000

УСТРОЙСТВО КЛЮЧА

ПРЕСС

СЪЕМНИК
5-Й ВЕДОМОЙ
ШЕСТЕРНИ

УСТАНОВЩИК
КОЛЬЦА 4-5

Используется для демонтажа и установки
бокового фиксатора дифференциала.

Используется для установки сальника
спидометра при установке троса
спидометра на трансмиссию.

Используется для демонтажа 5-й ведомой
шестерни.

• Используется для установки кольца 4-го
игольчатого подшипника и шарикового
подшипника на главный вал трансмиссии.
• Используется со СЪЕМНИКОМ
(899714110).

ОПИСАНИЕ

ПОМЕТКИ
