ОБЩЕЕ ОПИСАНИЕ

5МТ-14

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

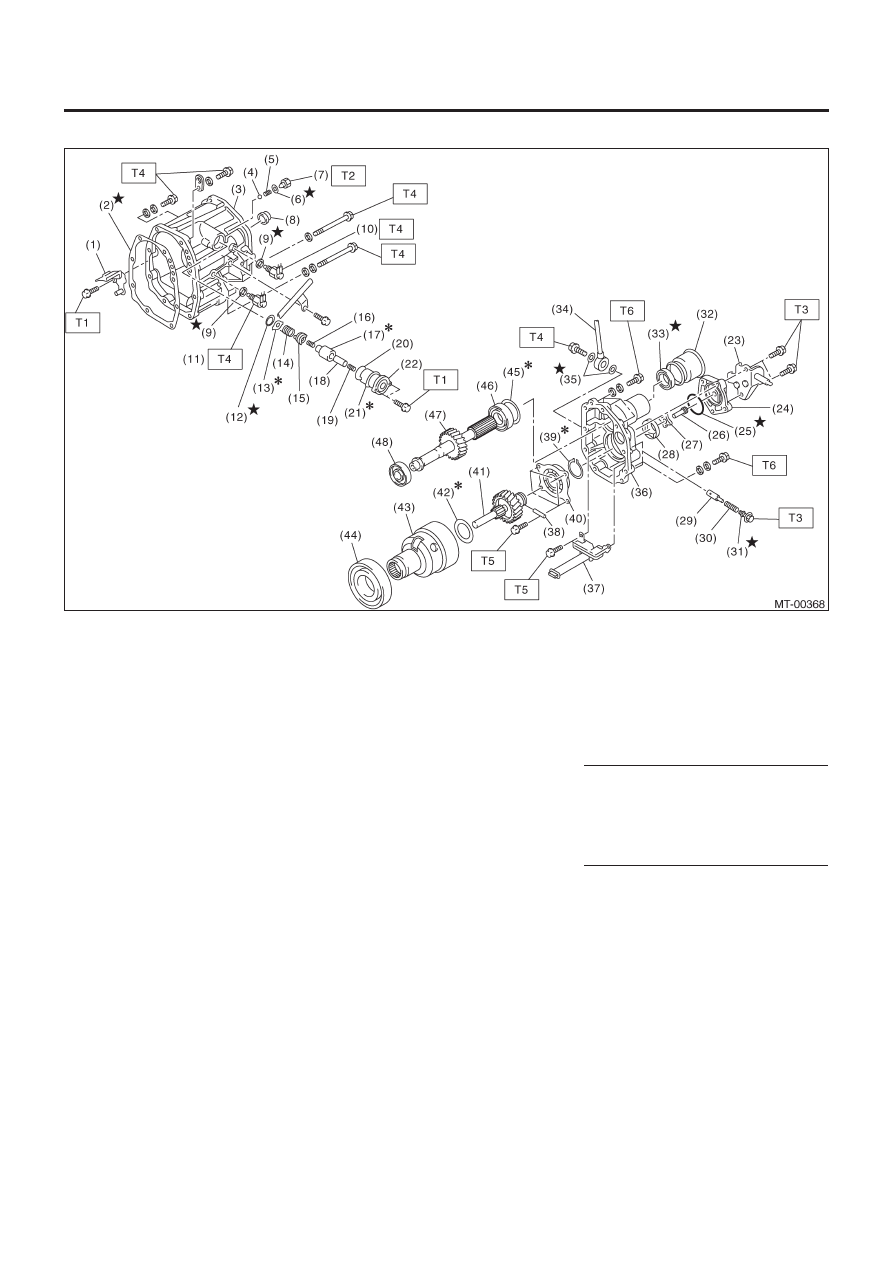

7. ПЕРЕХОДНЫЙ КОРПУС И ДОБАВКА (МОДЕЛЬ С МАСЛЯНЫМ НАСОСОМ)

(1) Масляная направляющая
(2) Прокладка
(3) Переходный корпус
(4) Шарик
(5) Пружина с упором на реверс
(6) Прокладка
(7) Заглушка
(8) Сальник
(9) Прокладка
(10) Нейтральный переключатель
(11) Переключатель огней заднего хода
(12) Обжимочное кольцо (Внутреннее)
(13) Пластина ограничения реверса
(14) Пружина ограничения реверса
(15) Ограничительный кулачок реверса
(16) Возвратная пружина
(17) Вал с упором на реверс
(18) Крышка возвратной пружины
(19) Возвратная пружина

(20) Кольцевой уплотнитель
(21) Регулировочная прокладка
(22) Муфта ограничения реверса
(23) Кронштейн переключения
(24) Крышка масляного насоса
(25) Кольцевой уплотнитель
(26) Вал масляного насоса
(27) Внутренний ротор
(28) Внешний ротор
(29) Перепускной клапан
(30) Возвратная пружина
(31) Кольцевой уплотнитель
(32) Пыльник
(33) Сальник
(34) Выходная трубка
(35) Прокладка
(36) Добавочный корпус
(37) Масляная сетка
(38) Прямая шпилька

(39) Обжимочное кольцо
(40) Шариковый подшипник
(41) Переходная ведущая шестерня
(42) Шайба
(43) Межосевой дифференциал
(44) Шариковый подшипник
(45) Регулировочная шайба
(46) Роликовый подшипник
(47) Переходная ведомая шестерня
(48) Роликовый подшипник

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    6.4 (0.65, 4.7)
T2:     9.75 (1.0, 7.2)
Т3:    12.75 (1.3, 9.4)
T4:    24.5 (2.5, 18.1)
T5:    26 (2.7, 20)
T6:    40 (4.1, 29.7)

ОБЩЕЕ ОПИСАНИЕ

5МТ-15

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

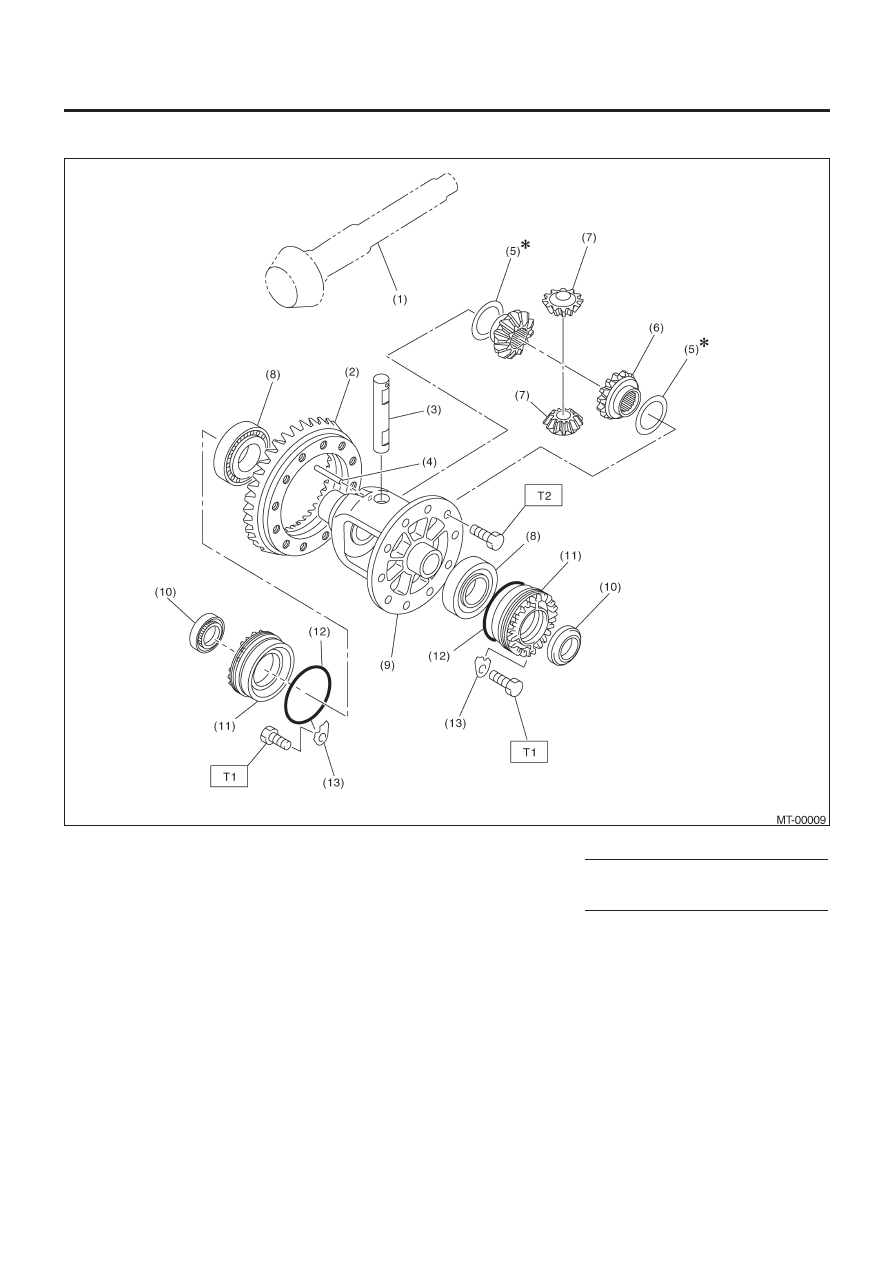

8.  ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ

(1) Вал ведущей шестерни
(2) Гипоидная ведомая шестерня
(3) Вал шестерни
(4) Прямая шпилька
(5) Шайба
(6) Конический дифференциал

(7) Шестерня дифференциала
(8) Роликовый подшипник
(9) Корпус дифференциала
(10) Сальник
(11) Боковой фиксатор дифференциала
(12) Кольцевой уплотнитель

(13) Запорная пластина фиксатора

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    25 (2.5, 18.1)
T2:    62 (6.3, 4 5.6)

ОБЩЕЕ ОПИСАНИЕ

5МТ-16

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

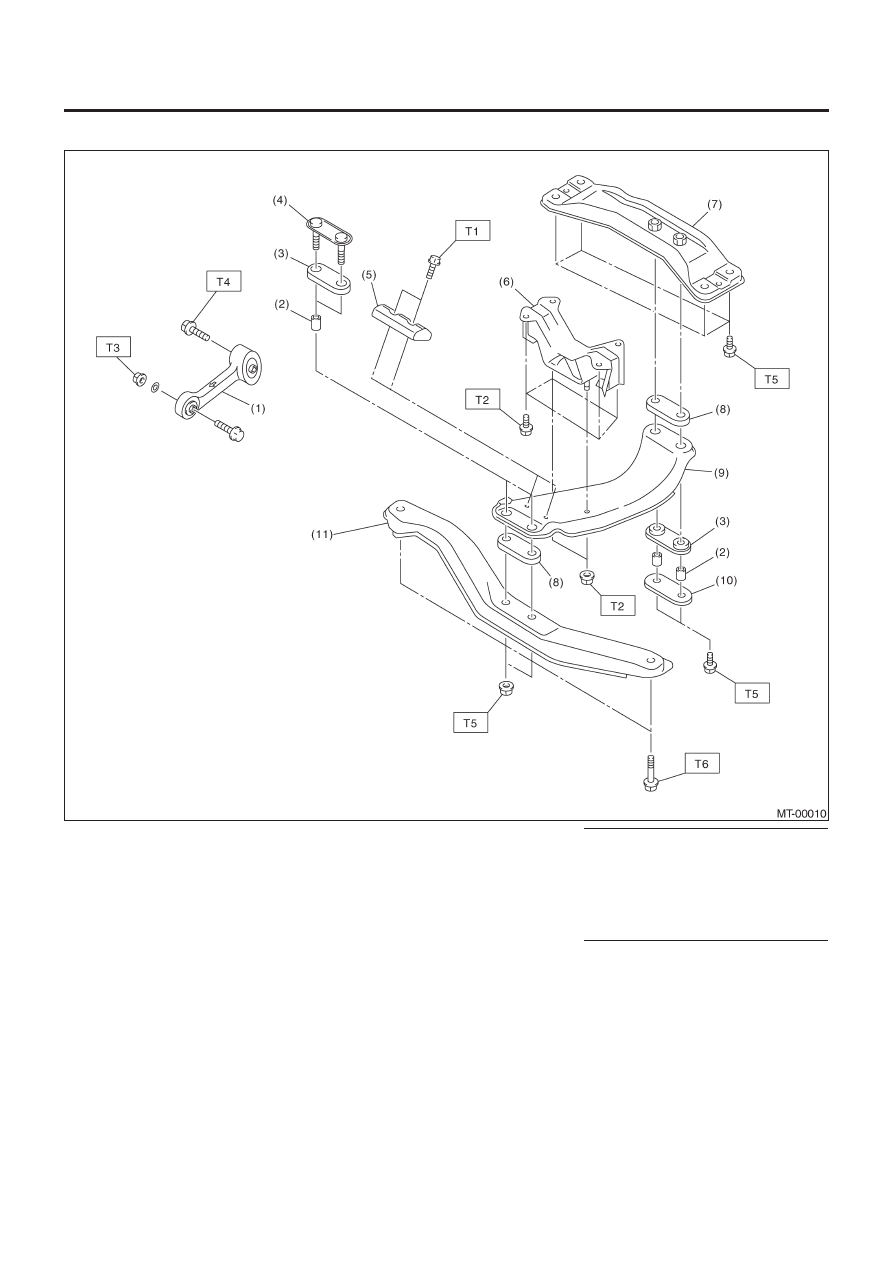

9. КРЕПЛЕНИЕ ТРАНСМИССИИ

(1) Продольный стопор
(2) Расширитель
(3) Подушка C
(4) Передняя пластина
(5) Динамический демпфер
(6) Задняя резиновая подушка

(7) Задняя поперечина
(8) Подушка D
(9) Центральная поперечина
(10) Задняя пластина
(11) Передняя поперечина

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.5 (0.76, 5.5)

T2:

35 (3.6, 26)

T3:

50 (5.1, 37)

T4:

58 (5.9, 43)

T5:

70 (7.1, 51)

T6:

140 (14.3, 103)

ОБЩЕЕ ОПИСАНИЕ

5МТ-17

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

C: ОСТОРОЖНО

• Надевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• При разборке корпуса и других легкосплавных деталей для
открывания используйте пластмассовый молоток. Не разде-
ляйте их с помощью отвертки или другого инструмента.
• Следите за тем, чтобы не обжечь руки, потому что  каждая
деталь автомобиля сильно нагрета после работы.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.

• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед установкой наносите масло на скользящие или вра-
щающиеся поверхности.
• Заменяйте деформированные или как-то иначе поврежден-
ные обжимочные кольца на новые.
• Перед установкой кольцевых уплотнителей или сальников,
нанесите достаточное количество масла для предотвраще-
ния повреждения и деформации.
• Не забывайте устанавливать и устанавливайте правильно
кольцевые уплотнители, обжимочные кольца и другие подоб-
ные детали.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
• Избегайте повреждений сопряженных поверхностей корпуса.
• Перед нанесением уплотнителя полностью снимите старый
уплотнитель.

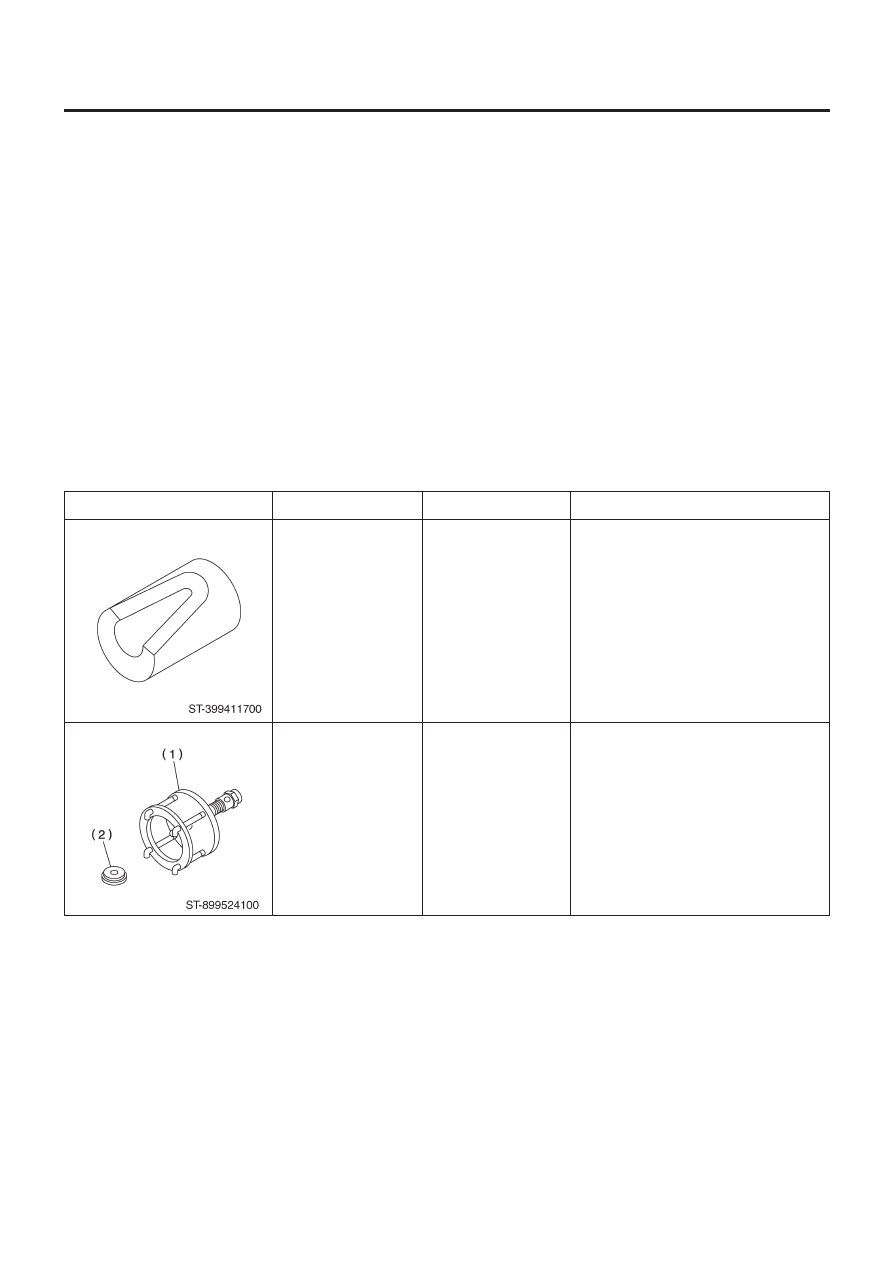

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

399411700

899524100

УСТАНОВЩИК
НАПРАВЛЕННОГО
ШАРИКА

НАБОР
ВЫТЯГИВАТЕЛЯ

Используется для установки рычага
рельсы переключателя реверса.

Используется для демонтажа и установки
роликового подшипника
(Дифференциал).
(1) ВЫТЯГИВАТЕЛЬ
(2) КРЫШКА

ОПИСАНИЕ

ПОМЕТКИ
