Subaru Forester (2004 год). Руководство - часть 469

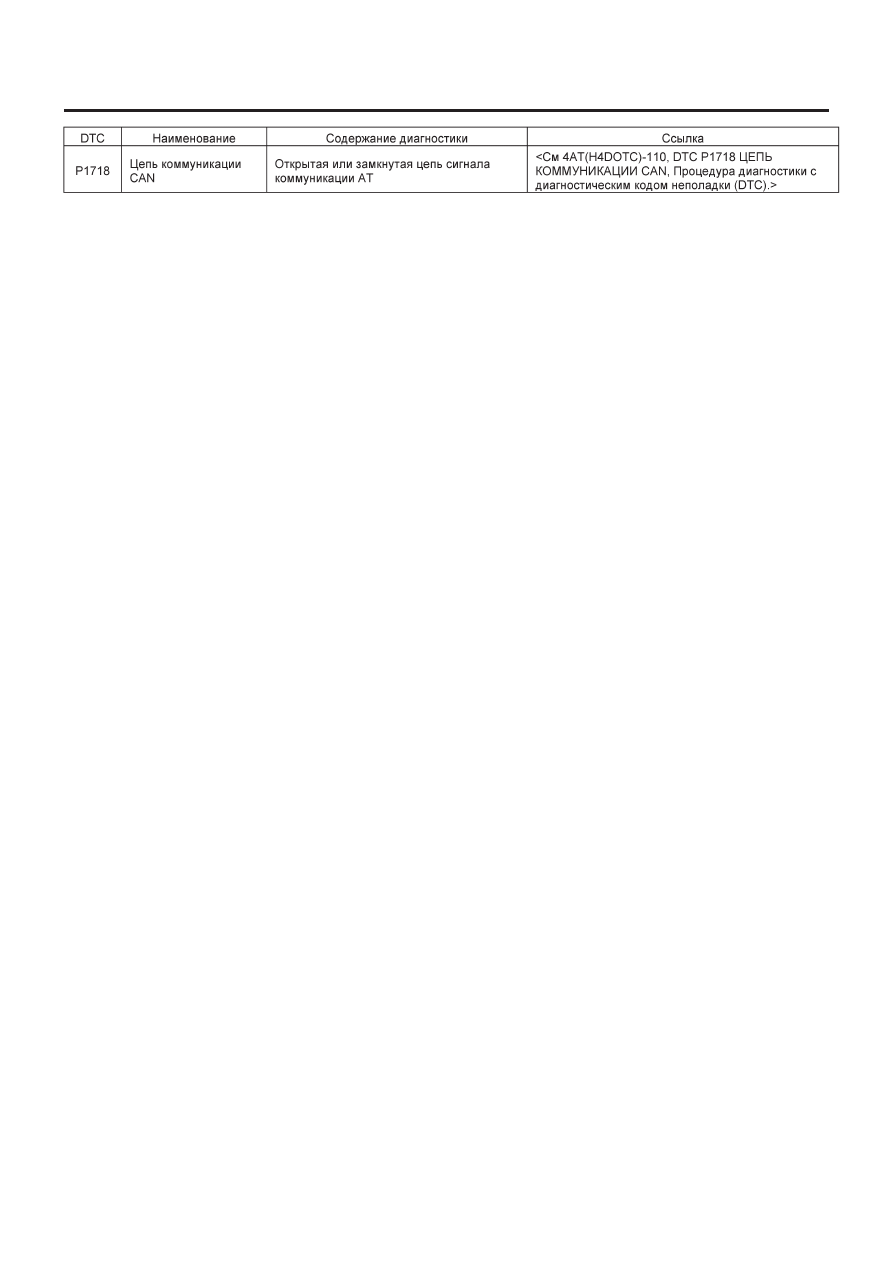

СПИСОК ДИАГНОСТИЧЕСКГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-32

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-33

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

13. ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

A:  DTC P0705 ДАТЧИК ДИАПАЗОНА ТРАНСМИССИИ

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
• Ингибиторный переключатель с неисправностью.
• Цепь входного сигнала ингибиторного переключателя открыта.
• Вводится более 2 сигналов диапазонов.
• Сигнал диапазона "D" не вводится, когда ручка селектора переключается с "N" на "3".

СИМПТОМ НЕПОЛАДКИ:
• Неуверенные характеристики переключения.
• Торможение двигателем не задействуется при ручке селектора в диапазоне "3".
• Торможение двигателем не задействуется при ручке селектора в диапазоне "2".
• Торможение двигателем не задействуется при ручке селектора в диапазоне "1".
• Положение диапазона ручки селектора и световой индикатор положения ручки селектора AT на комбинационном приборе не
совпадают.

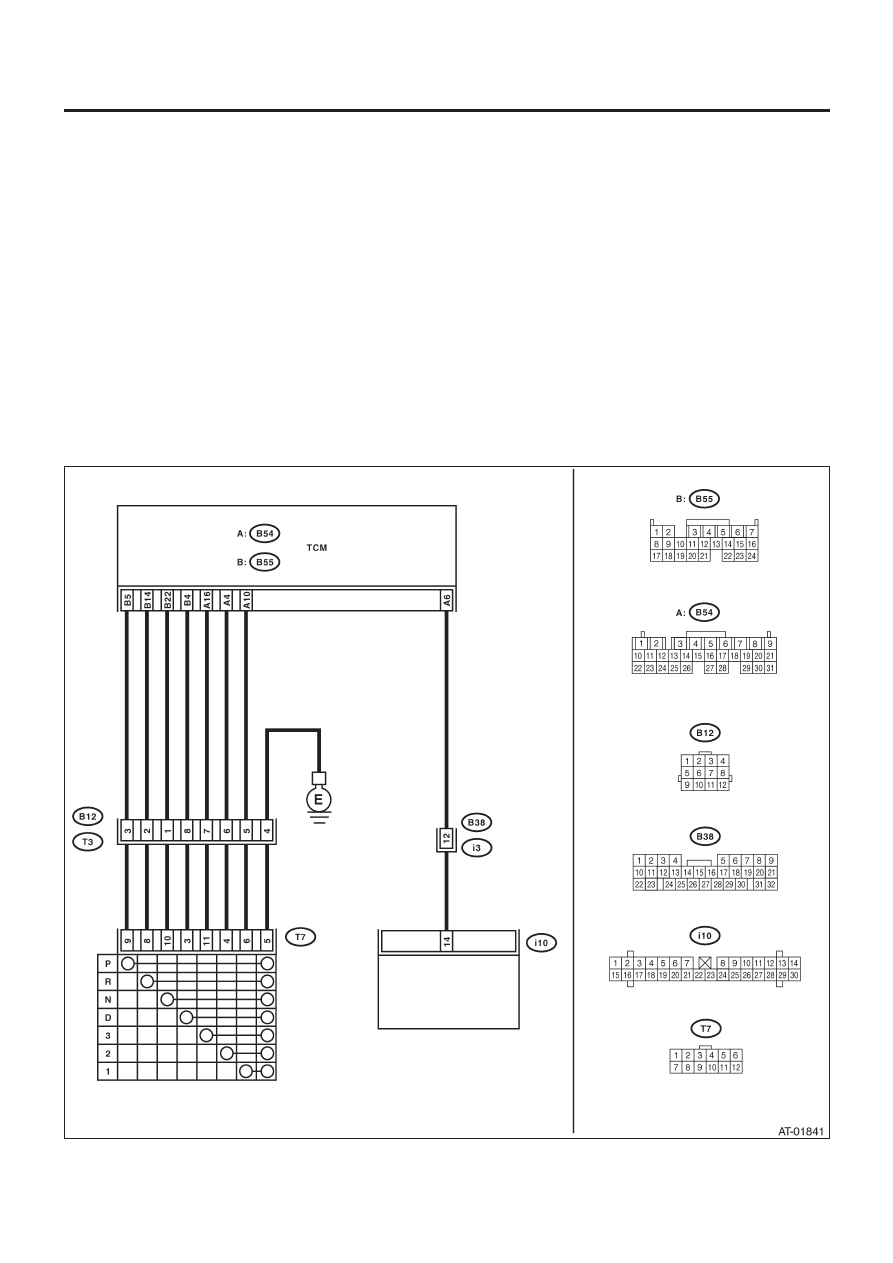

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Комбинационный
прибор

Ингибиторный переключатель

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-34

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

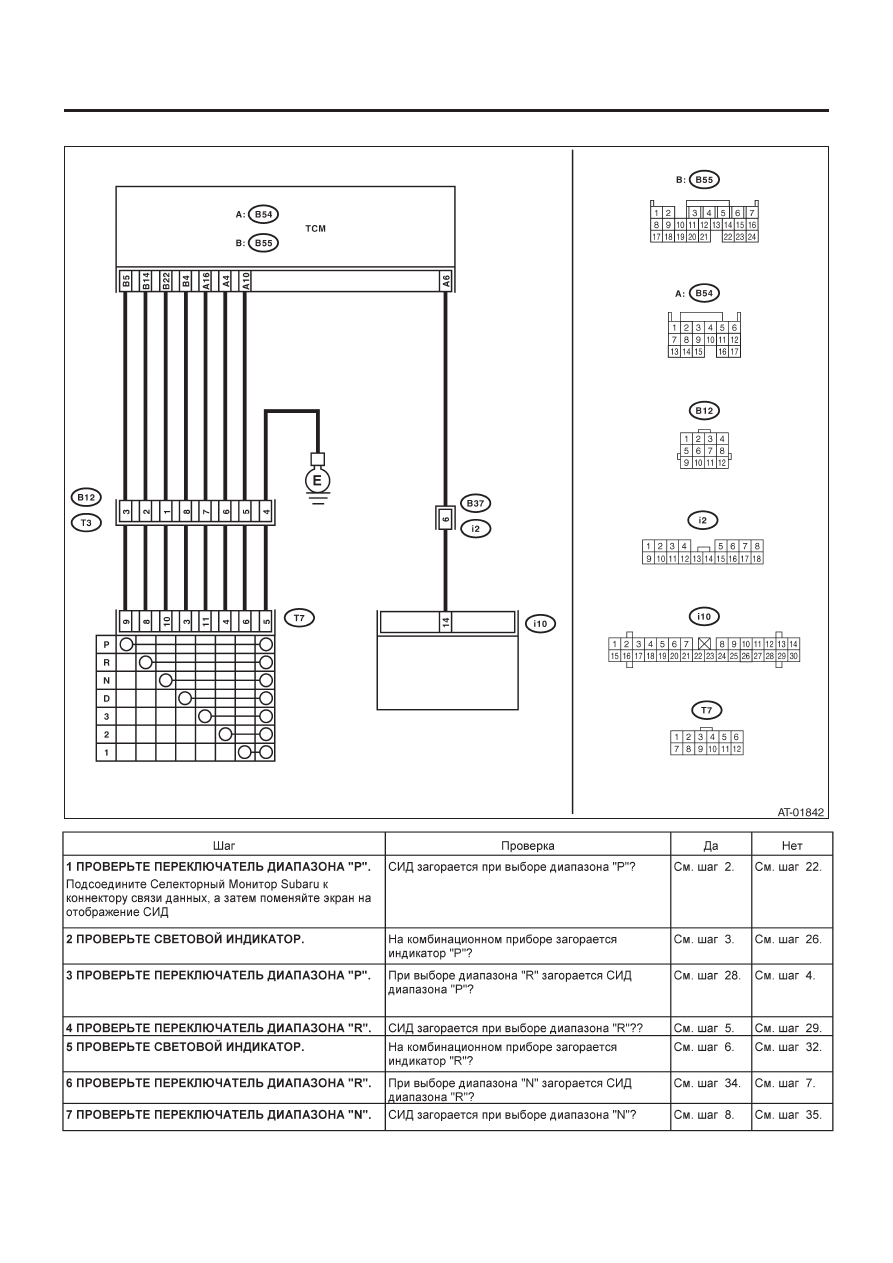

• Модель RHD

Комбинационный
прибор

Ингибиторный переключатель

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-35

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
