Subaru Forester (2004 год). Руководство - часть 427

ГЛАВНЫЙ КОРПУС AT

4АТ-124

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

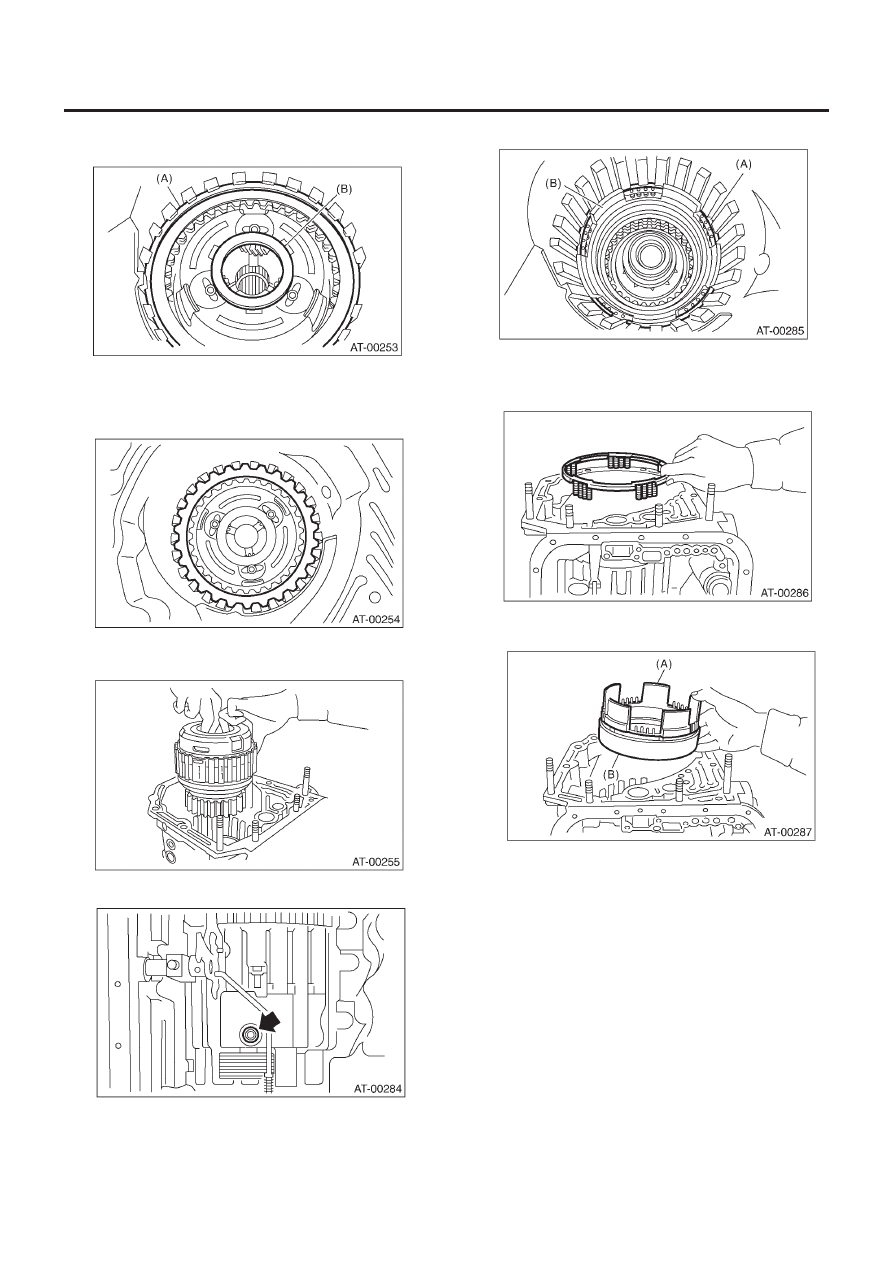

15) Снимите обжимочное кольцо и упорный игольчатый под-
шипник.

(A) Обжимочное кольцо
(B) Упорный игольчатый подшипник

16) Снимите фиксирующую пластину, ведущий диск и ведо-
мый диск тормоза 2-4.

17) Снимите упорный игольчатый подшипник, устройство
планетарной передачи и устройство низкой муфты.

18) Снимите уплотнитель тормоза 2-4.

19) Снимите обжимочное кольцо.

(A) Обжимочное кольцо
(B) Поршень тормоза 2-4

20) Снимите фиксатор пружины тормоза 2-4.

21) Снимите поршень тормоза 2-4 и фиксатор поршня, не по-
вреждая их.

(A) Поршень тормоза 2-4
(B) Фиксатор поршня тормоза2-4

ГЛАВНЫЙ КОРПУС AT

4АТ-125

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

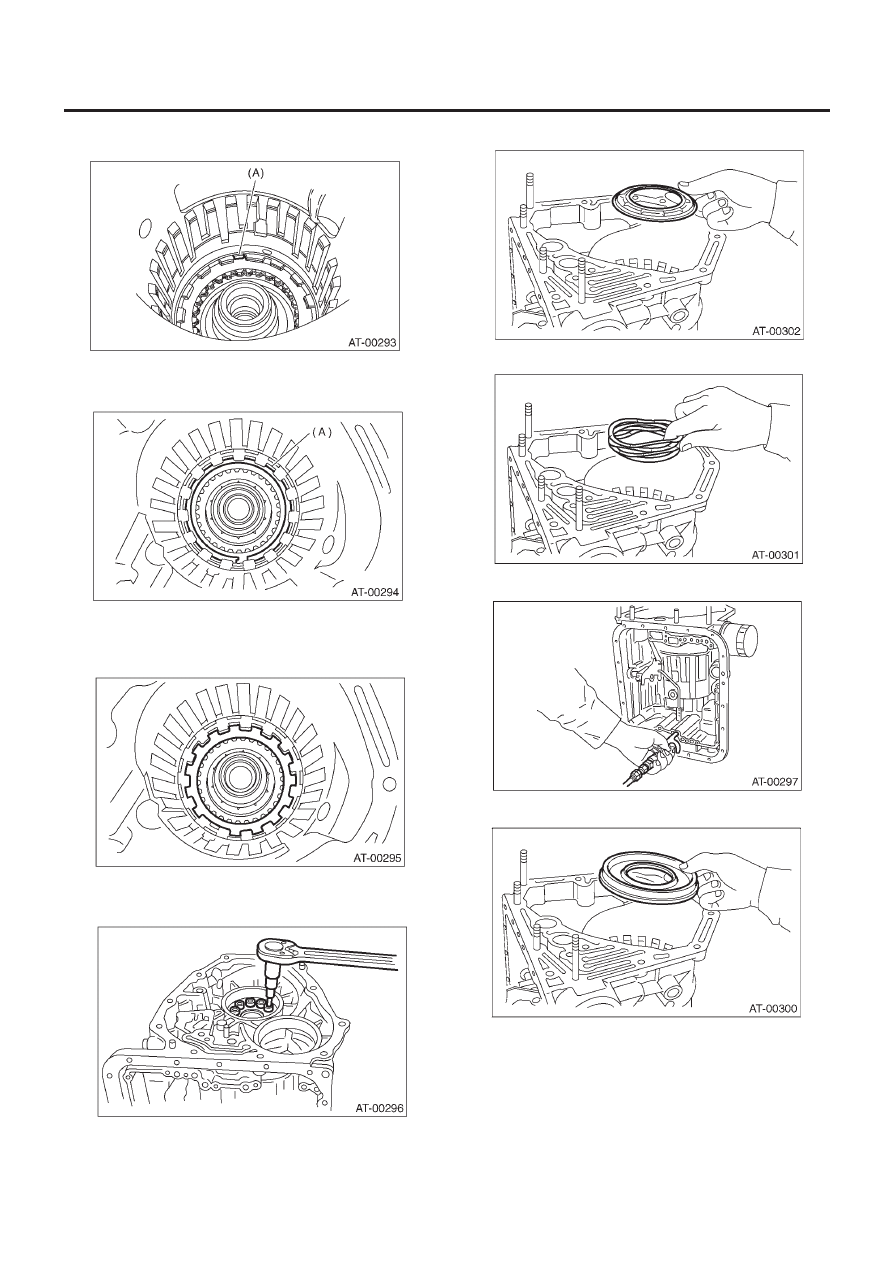

22) Выньте плоскую пружину низкого и реверсивного тормо-
за, не сгибая ее.

(A)   Плоская пружина

23) Снимите обжимочное кольцо.

(A)   Обжимочное кольцо

24) Снимите фиксирующую пластину низкого и реверсивного
тормоза, ведущий диск, ведомый диск и  тарельчатый диск.

25) Переверните кожух трансмиссии и выньте гнездовые бол-
ты, придерживая рукой внутреннее кольцо односторонней
муфты.

26) Снимите пружинный фиксатор.

27) Снимите возвратную пружину.

28) Подведите сжатый воздух.

29) Снимите поршень низкого и реверсивного тормоза.

ГЛАВНЫЙ КОРПУС AT

4АТ-126

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

B:  УСТАНОВКА

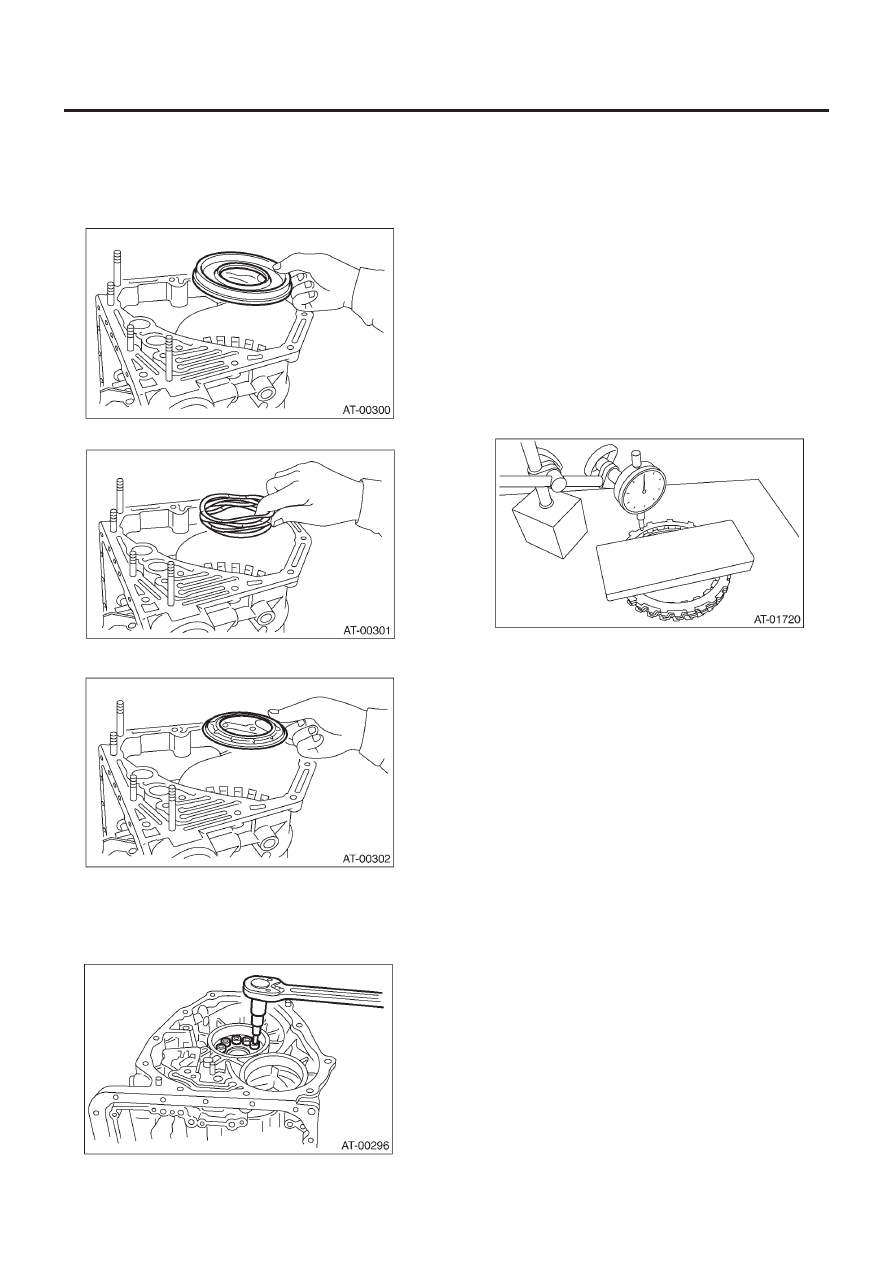

1) Установите нижний и реверсивный поршень.

ОСТОРОЖНО:
Следите за тем, чтобы не повредить манжету.

2) Установите возвратную пружину.

3) Установите пружинный фиксатор.

4) Установите внутреннее кольцо односторонней муфты.
5) Равномерно затяните болты с головкой под торцевой ключ
с задней стороны корпуса трансмиссии.

Момент затяжки:

25 Н•м (2.5 кгс-м, 18.1 ft-lb)

6) Поставьте корпус трансмиссии передней стороной вверх.
7) Установите упорный игольчатый подшипник.
8) Поместите тарельчатый диск, ведомый диск, ведущий диск
и фиксирующую пластину на стол в указанном порядке.
9) Приложите микрометр к муфте и считайте его показания.

ПРИМЕЧАНИЕ:
Значение, показываемое в данный момент микрометром, яв-
ляется нулевой точкой.

10) Измерьте и запишите вес "Z" плоской панели, которая бу-
дет помещена на диски.

ПРИМЕЧАНИЕ:
• Используйте жесткую плоскую панель, которая не прогнет-
ся под весом.
• Используйте плоскую панель с весом меньше 83 Н (8.5 кгс,
18.7 lb).

11) Положите плоскую панель на фиксирующую пластину.

12) С помощью нижеприведенной формулы рассчитайте "N",
указанный на измерителе нажима/тяги.
N = 83 Н (8.5 кгс, 18.7 lb) - Z
N: Значение, указанное на измерителе нажима/тяги
83 Н (8.5 кгс, 18.7 Ib): Вес, приложенный к пластине муфты
Z: Вес плоской пластины

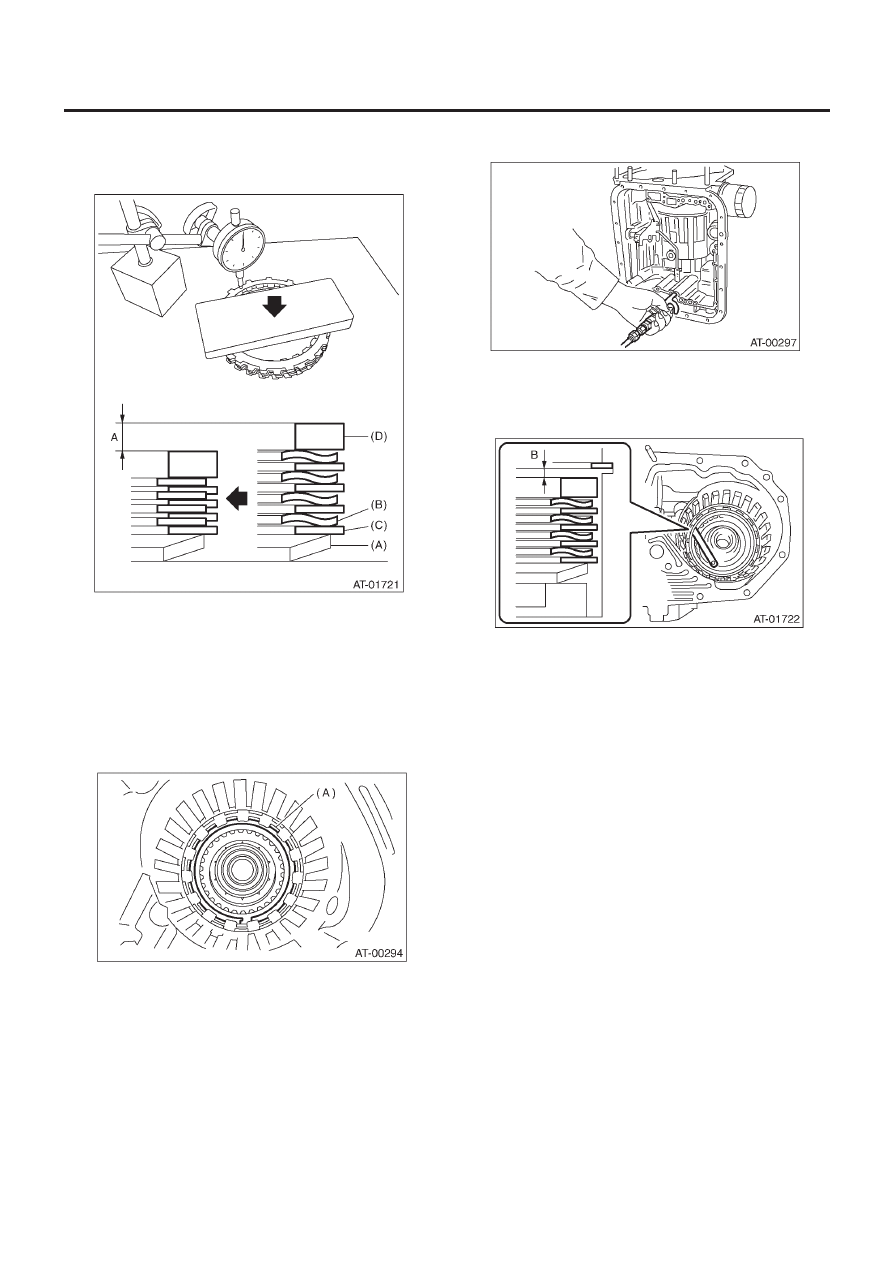

13) Нажмите на центр фиксирующей пластины, применяя
усилие N, а затем измерьте и запишите высоту A. Сделайте
более трех замеров на равном расстоянии и выведите сред-
нее значение.

ГЛАВНЫЙ КОРПУС AT

4АТ-127

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

ПРИМЕЧАНИЕ:
В случае использования трех точек, измерьте высоту через
каждые 120°. В случае использования четырех точек, измерь-
те высоту через каждые 90°.

(A) Тарельчатый диск
(B) Ведомый диск
(C) Ведущий диск
(D) Фиксирующая пластина

14) Установка низкого и реверсивного тормоза:
Установите тарельчатый диск, ведомый диск и фиксирующую
пластину и закрепите их с помощью обжимочного кольца.

ПРИМЕЧАНИЕ:
Обращайте внимание на направление тарельчатого диска.

(A)   Обжимочное кольцо

15) Подведите прерывистый сжатый воздух, чтобы проверить
работу.

16) Измерьте зазор
Поместите на обе стороны прокладки одинаковой толщины,
чтобы пластина не нагнулась, а затем измерьте и запишите
зазор B.
