ВЕДУЩАЯ ШЕСТЕРНЯ РЕДУКТОРА

4АТ-100

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

D: СБОРКА

1) Запрессуйте ведущую шестерню редуктора на валу.
2) Запрессуйте новый шариковый подшипник на ведущую
шестерню редуктора.
3) Нанесите вазелин на внешнюю поверхность уплотнитель-
ного кольца и паза вала.

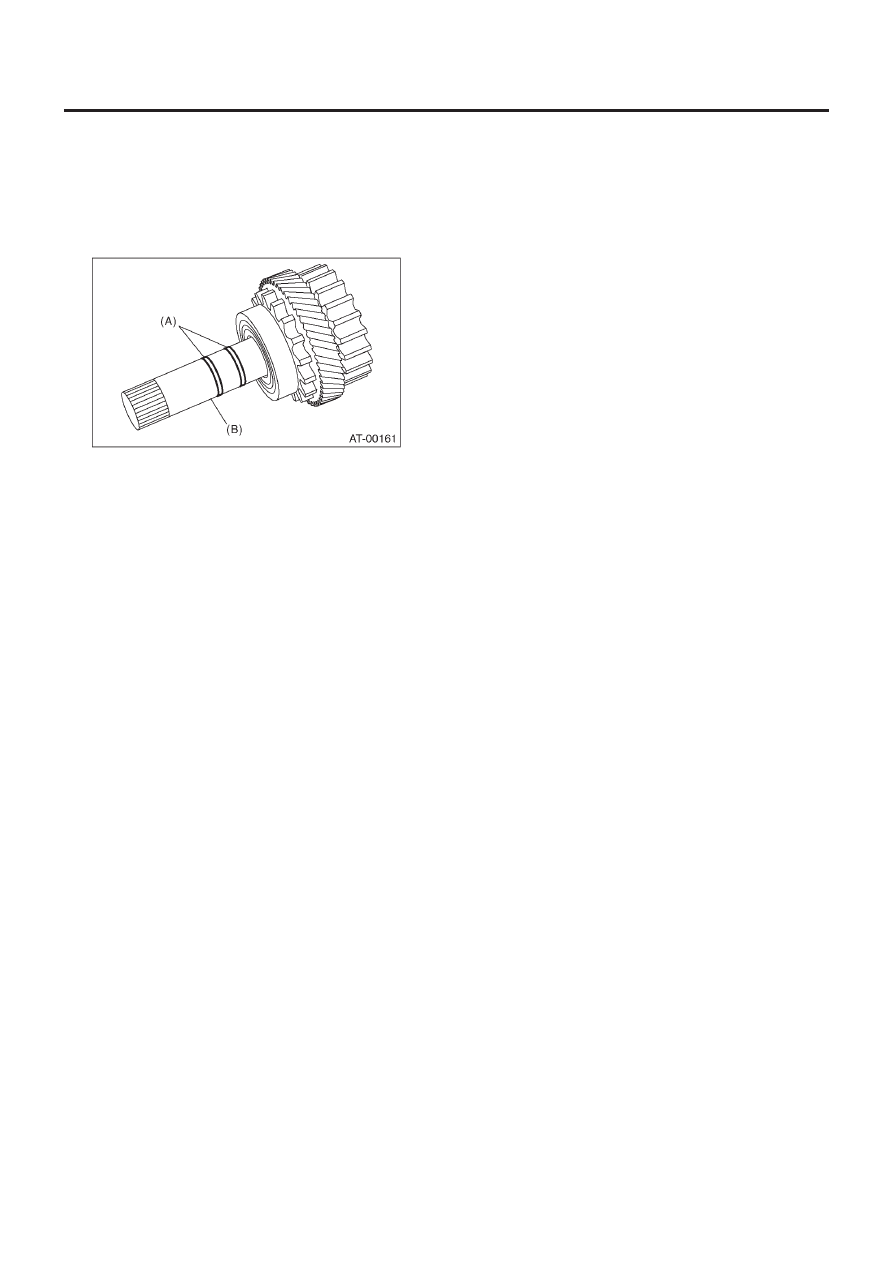

4) Установите уплотнительное кольцо.

(A) Уплотнительное кольцо
(B) Ведущий вал редуктора

E:   ОСМОТР

• Вращая подшипник вручную, убедитесь в его беспрепятст-
венном вращении.
• Убедитесь в том, что на каждом компоненте нет выбоин, по-
резов или пыли.
• Измерьте ход конца добавки и отрегулируйте его в соответ-
ствии со спецификациями. <См. 4AT-95, РЕГУЛИРОВКА, Пе-
реходная муфта.>

СТОЯНОЧНЫЙ ПРЕДОХРАНИТЕЛЬ

4АТ-101

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

33. Стояночный предохранитель

A:  ДЕМОНТАЖ

1) Снимите устройство автоматической трансмиссии с авто-
мобиля. <См. 4AT-39, ДЕМОНТАЖ, Устройство автоматиче-
ской трансмиссии.>
2) Снимите задний датчик скорости автомобиля и разделите
кожух трансмиссии и добавочный корпус. <См. 4AT-90, ДЕ-
МОНТАЖ, Добавочный корпус.>
3) Снимите ведущую шестерню редуктора.  <См. 4AT-99,   ДЕ-
МОНТАЖ,   Ведущая шестерня редуктора.>

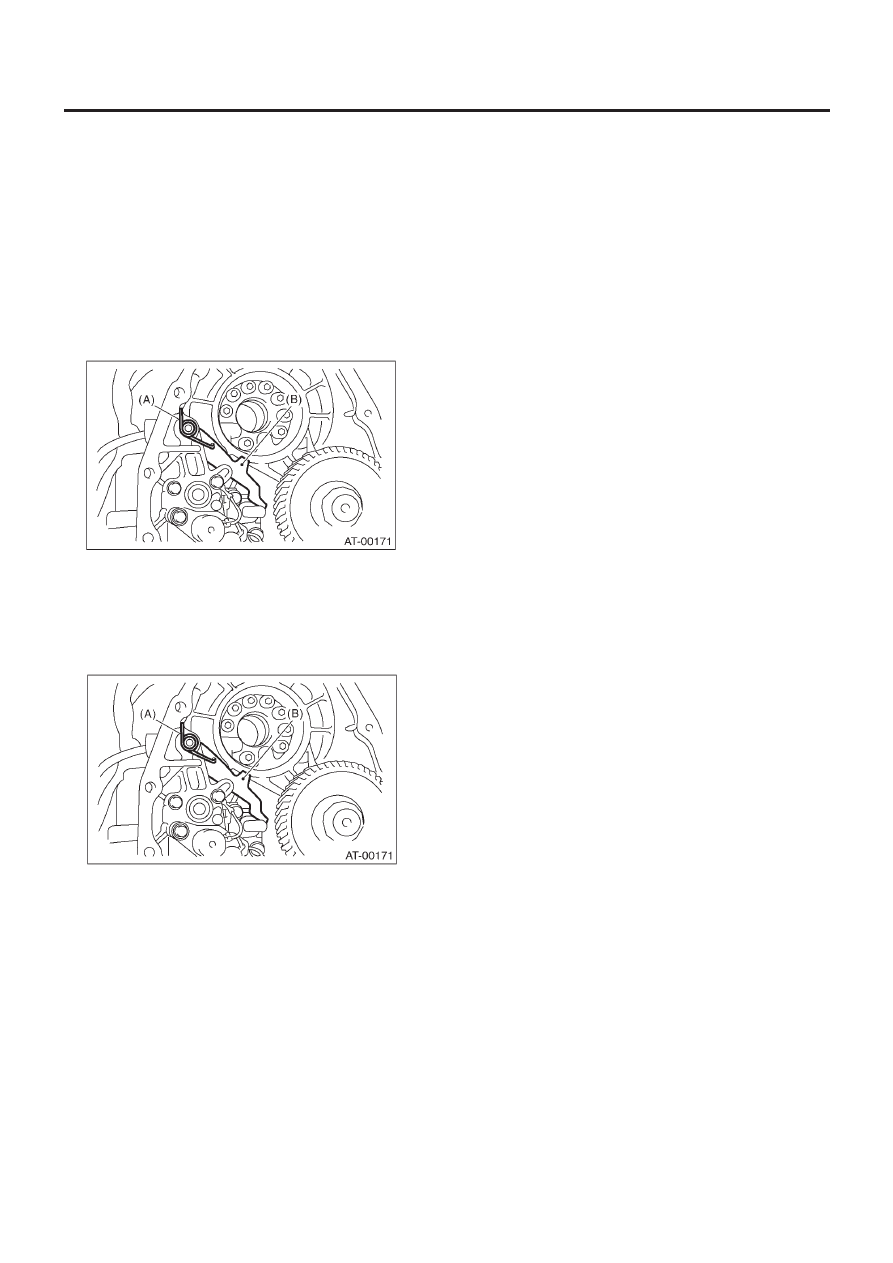

4) Снимите стояночный предохранитель, возвратную пружи-
ну и вал.

(A) Возвратная пружина
(B) Стояночный предохранитель

B:  УСТАНОВКА

1) Установите стояночный предохранитель, вал и возвратную
пружину.

(A) Возвратная пружина
(B) Стояночный предохранитель

2) Установите ведущую шестерню редуктора. <См. 4AT-99,
УСТАНОВКА, Ведущая шестерня редуктора.>
3) Установите задний датчик скорости автомобиля и добавоч-
ный корпус. <См. 4AT-90, УСТАНОВКА, Добавочный корпус.>
4) Установите устройство трансмиссии на автомобиль. <См. 4AT-
43, УСТАНОВКА, Устройство автоматической трансмиссии.>

C: ОСМОТР

Убедитесь в том, что петля на стояночном предохранителе
шестерни редуктора не изношена и не повреждена.

КОРПУС МУФТЫ ГИДРОТРАНСФОРМАТОРА

4АТ-102

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

34. Корпус муфты гидротрансформатора

A:  ДЕМОНТАЖ

1)  Снимите устройство автоматической трансмиссии с авто-
мобиля. <См. 4AT-39, ДЕМОНТАЖ, Устройство автоматиче-
ской трансмиссии.>

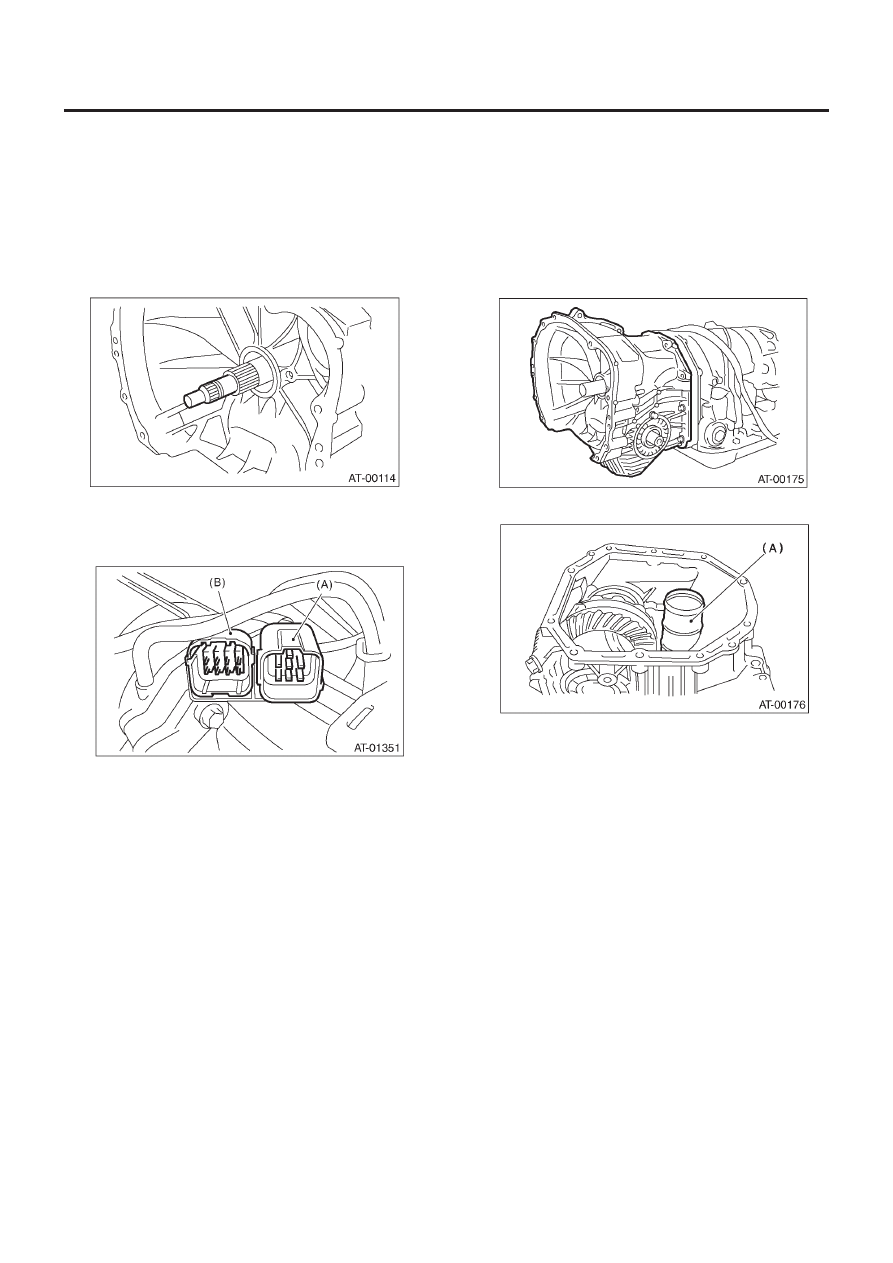

2) Выньте устройство муфты гидротрансформатора. <См. 4AT-
89, ДЕМОНТАЖ, Устройство муфты гидротрансформатора.>
3) Снимите входной вал.

4) Поднимите рычаг с задней стороны коннектора проводки
трансмиссии и отсоедините его от опоры.
5) Отсоедините коннектор ингибиторного переключателя от
опоры.

(A) Проводка трансмиссии
(B) Проводка ингибиторного переключателя

6) Снимите вентиляционный шланг. См. 4АТ-87, ДЕМОНТАЖ,
Вентиляционный шланг.
7) Снимите трубку залива ATF. <См.4AT-88, ДЕМОНТАЖ, Труб-
ка залива масла.>
8) Снимите входную и выходную трубки охладителя масла.
<См. 4AT-79, ДЕМОНТАЖ, Трубка и шланг охладителя ATF.>

9) Снимите выравнивающий болт корпуса муфты гидротранс-
форматора, а затем разделите кожух трансмиссии и корпус
муфты гидротрансформатора, слегка постукивая пластико-
вым молотком.

ОСТОРОЖНО:
• Следите за тем, чтобы не повредить сальник и втулку
внутри корпуса муфты гидротрансформатора крышкой
масляного насоса.
• Следите за тем, чтобы не потерять резиновый уплот-
нитель.

10) Снимите уплотнительную трубку.

(А) Уплотнительная трубка

11) Снимите устройство дифференциала. <См.4AT-117, ДЕ-
МОНТАЖ, Передний дифференциал.>
12) Снимите сальник с корпуса муфты гидротрансформатора.

КОРПУС МУФТЫ ГИДРОТРАНСФОРМАТОРА

4АТ-103

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

B:  УСТАНОВКА

1) Проверьте внешний вид каждого компонента и почистите их.

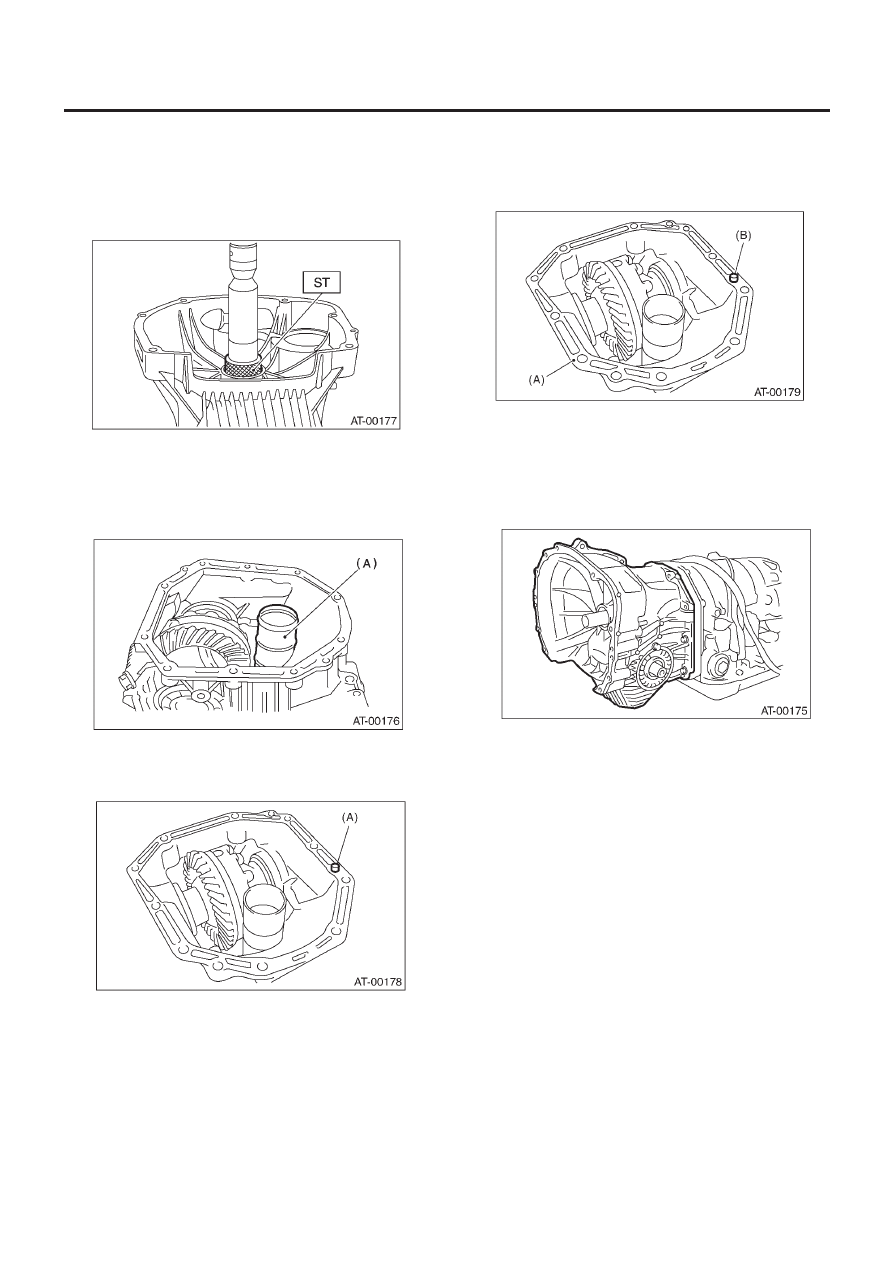

2) Запрессуйте новый сальник в корпус муфты гидротранс-
форматора с помощью ST.

ST

398437700

СГОН

3) Установите устройство дифференциала на корпус.
<См. 4AT-117, УСТАНОВКА, Передний дифференциал
4) Установите левый и правый боковые фиксаторы. <См. AT-
121, РЕГУЛИРОВКА, Передний дифференциал.>
5) Установите новую уплотнительную трубку на корпус муфты
гидротрансформатора.

(А) Уплотнительная трубка

6) Установите новый резиновый уплотнитель на корпус муф-
ты гидротрансформатора.

(А) Резиновый уплотнитель

7) Нанесите нужное количество жидкого уплотнителя на всю
сопряженную поверхность корпуса муфты трансформатора.

Жидкий уплотнитель:

THREE BOND 1215 (№ 004403007)

(A) THREE BOND 1215
(B) Резиновый уплотнитель

8) Установите устройство корпуса муфты трансформатора,
следя за тем, чтобы не повредить втулку и сальник.

Момент затяжки:

41 Н•м (4.2 кгс-м, 30.4 ft-lb)

9) Вставьте коннектор ингибиторного переключателя и кон-
нектор трансмиссии в опору.
10) Установите вентиляционный шланг. <См. 4AT-87, УСТА-
НОВКА, Вентиляционный шланг.>
11) Установите трубки охладителя ATF. <См.4AT-81, УСТА-
НОВКА, Трубка и шланг охладителя ATF.>
12) Установите трубку залива масла с кольцевым уплотните-
лем. <См. 4AT-88, УСТАНОВКА, Трубка залива масла.>
