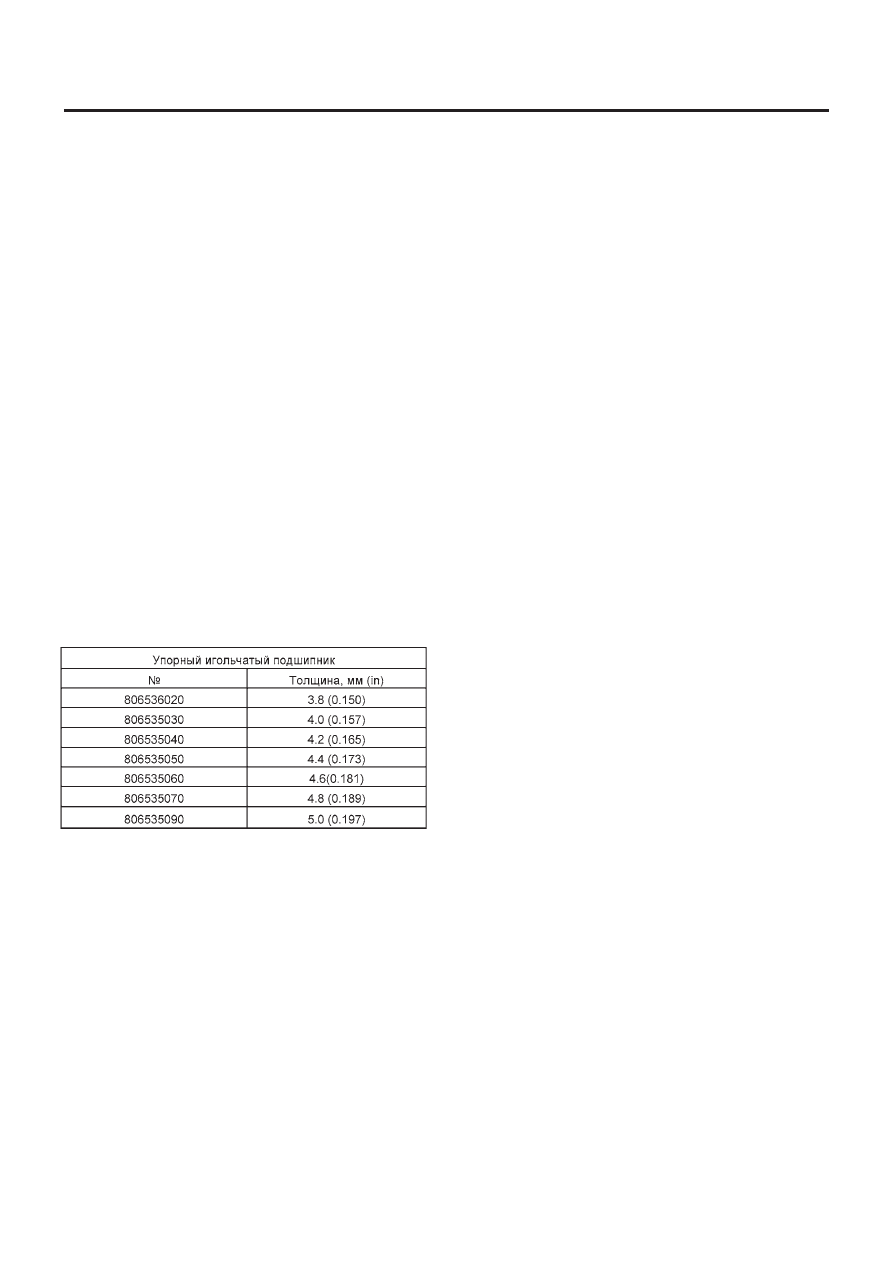

3) Расчетная формула:

ПРИМЕЧАНИЕ:
• Рассчитайте "T":
T = A-B+35.4 мм
[T = A - B + 1.3937 in]
T: Толщина упорного игольчатого подшипника
A: Расстояние от конца добавочного корпуса до конца задне-
го ведущего вала
B: Расстояние от конца корпуса трансмиссии до конца веду-
щей шестерни редуктора
Пример:
Когда A = 33.6 мм (1.3228 in), B = 65.05 мм (2.5610 in)
T = 33.6 - 65.05 + 35.4 = 3.95
[T = 1.3228 - 2.5610 + 1.3937 = 0.1555]
После расчета значение "Т" становится 3.95,
Соответственно, выберите подшипник толщиной 3.8.

ПРИМЕЧАНИЕ
• Расчетная формула для "T" применяется при измерениях с
помощью ST (398643600 ИЗМЕРИТЕЛЬ, 499577000
ИЗМЕРИТЕЛЬ). Когда ST не используется, применяйте
T = (A -

α + 0.45 мм) - (B - β )- H

[T = (A -

α + 0.0177 in) - (B - β) - H].

T: Толщина упорного игольчатого подшипника
A: Расстояние от конца добавочного корпуса до конца веду-
щего вала редуктора
B: Расстояние от конца корпуса трансмиссии до конца задне-
го ведущего вала

α: Используемая толщина фланца при измерении "A"

β: Используемая толщина фланца при измерении "B"
0.45: Толщина прокладки (мм)
H: Толщина регулировочной прокладки

ВЕДОМАЯ ШЕСТЕРНЯ РЕДУКТОРА

4АТ-97

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

31. Ведомая шестерня редуктора

A:  ДЕМОНТАЖ

1) Снимите устройство трансмиссии с автомобиля.  <См. 4AT-
39,   ДЕМОНТАЖ,  Устройство автоматической трансмиссии.>
2) Снимите задний датчик скорости автомобиля и разделите
кожух трансмиссии и добавочный корпус. <См. 4AT-90, ДЕ-
МОНТАЖ, Добавочный корпус.>
3) Поставьте селекторный рычаг диапазонов в положение "P".
4) Уберите подчеканку и снимите самоконтрящуюся гайку.

(A) Ведомая шестерня редуктора
(B) Ведущая шестерня редуктора

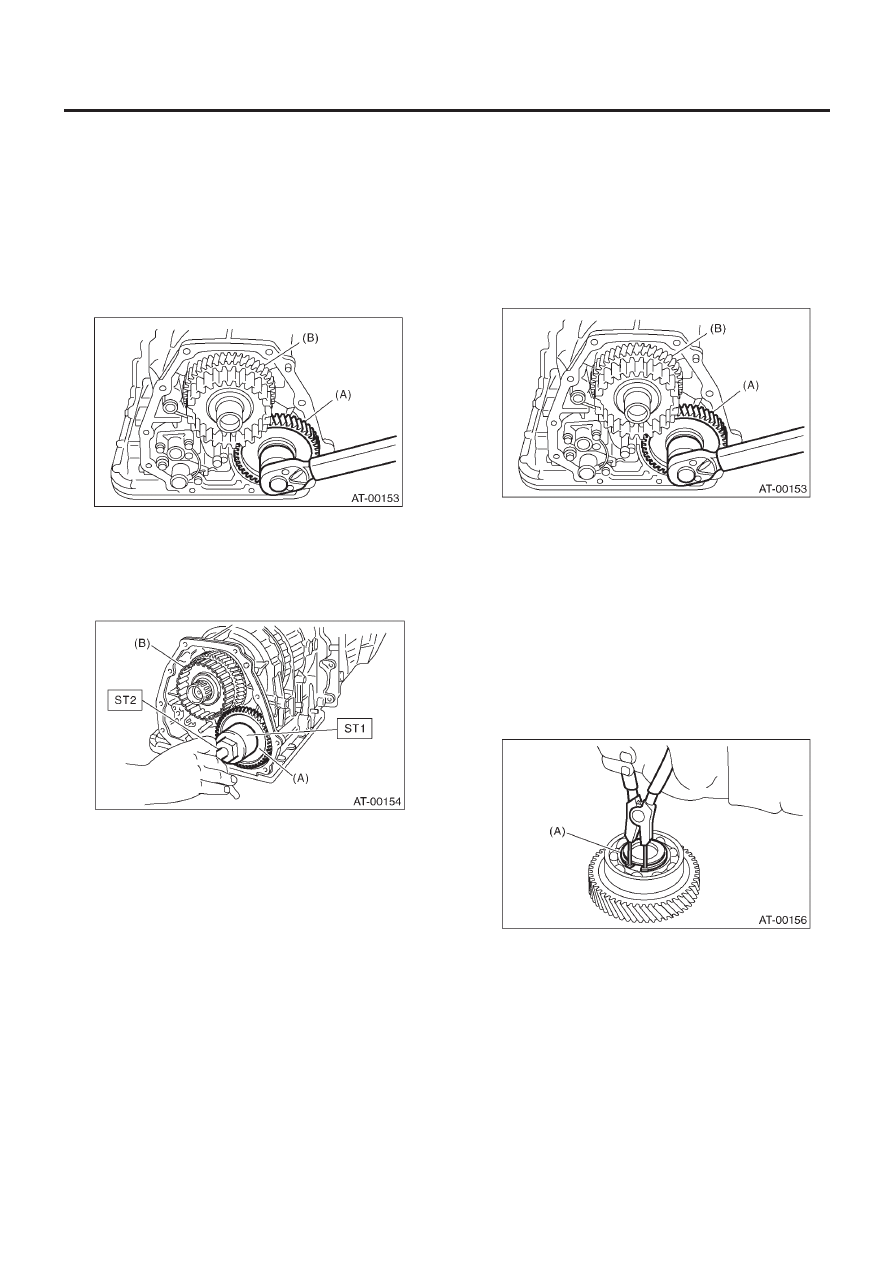

5) С помощью ST1 и ST2 выньте ведомую шестерню редуктора.

ST1

499737000

ВЫТЯГИВАТЕЛЬ

ST2

899524100

КОМПЛЕКТ ВЫТЯГИВАТЕЛЯ

(A) Ведомая шестерня редуктора
(B) Ведущая шестерня редуктора

B:  УСТАНОВКА

1. МОДЕЛЬ MPT

1) Поставьте селекторный рычаг в положение "P".
2) С помощью пластикового молотка установите устройство
ведомой шестерни редуктора и новую шайбу и затяните са-
моконтрящуюся гайку.

Момент затяжки:

100 Н•м (10.2 кгс-м, 73.8 ft-lb)

(A) Ведомая шестерня редуктора
(B) Ведущая шестерня редуктора

3) После затяжки надежно зафиксируйте самоконтрящуюся
гайку.
4) Соедините кожух трансмиссии с добавочным корпусом и
установите задний датчик скорости автомобиля. <См.   4AT-
90,   УСТАНОВКА,   Добавочный корпус.>
5) Установите устройство трансмиссии на автомобиль. <См.
4AT-43,   УСТАНОВКА,   Устройство автоматической транс-
миссии.>

C:  РАЗБОРКА

1) Снимите обжимочное кольцо с ведомой шестерни редуктора.

(A)   Обжимочное кольцо

ВЕДОМАЯ ШЕСТЕРНЯ РЕДУКТОРА

4АТ-98

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

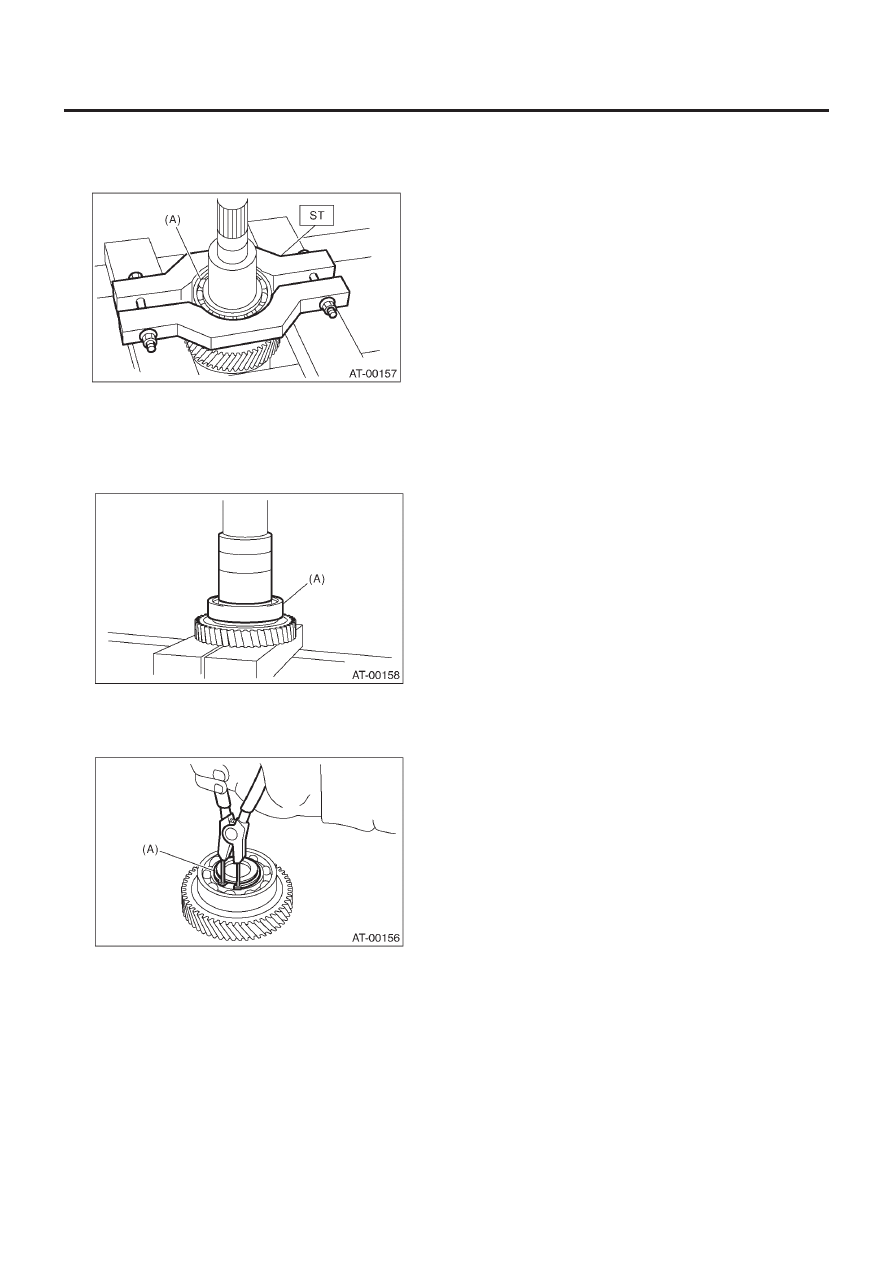

2) С помощью  ST снимите шариковый подшипник с ведомой
шестерни редуктора.

ST

498077600

СЪЕМНИК

(A)   Шариковый подшипник

D: СБОРКА

1) С помощью пресса установите новый шариковый подшип-
ник на ведомую шестерню редуктора.

(A)   Шариковый подшипник

2) Установите обжимочное кольцо на ведомую шестерню ре-
дуктора.

(A)   Обжимочное кольцо

E:  ОСМОТР

Проверьте подшипник и шестерню на предмет деформации и
повреждений.

ВЕДУЩАЯ ШЕСТЕРНЯ РЕДУКТОРА

4АТ-99

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

32. Ведущая шестерня редуктора

A:  ДЕМОНТАЖ

1) Снимите устройство трансмиссии с автомобиля.  <См. 4AT-
39,   ДЕМОНТАЖ,  Устройство автоматической трансмиссии.>
2) Снимите задний датчик скорости автомобиля и разделите
кожух трансмиссии и добавочный корпус. <См. 4AT-90, ДЕ-
МОНТАЖ, Добавочный корпус.>
3) Снимите ведомую шестерню редуктора. <См. 4AT-97, ДЕ-
МОНТАЖ, Ведомая шестерня редуктора.>

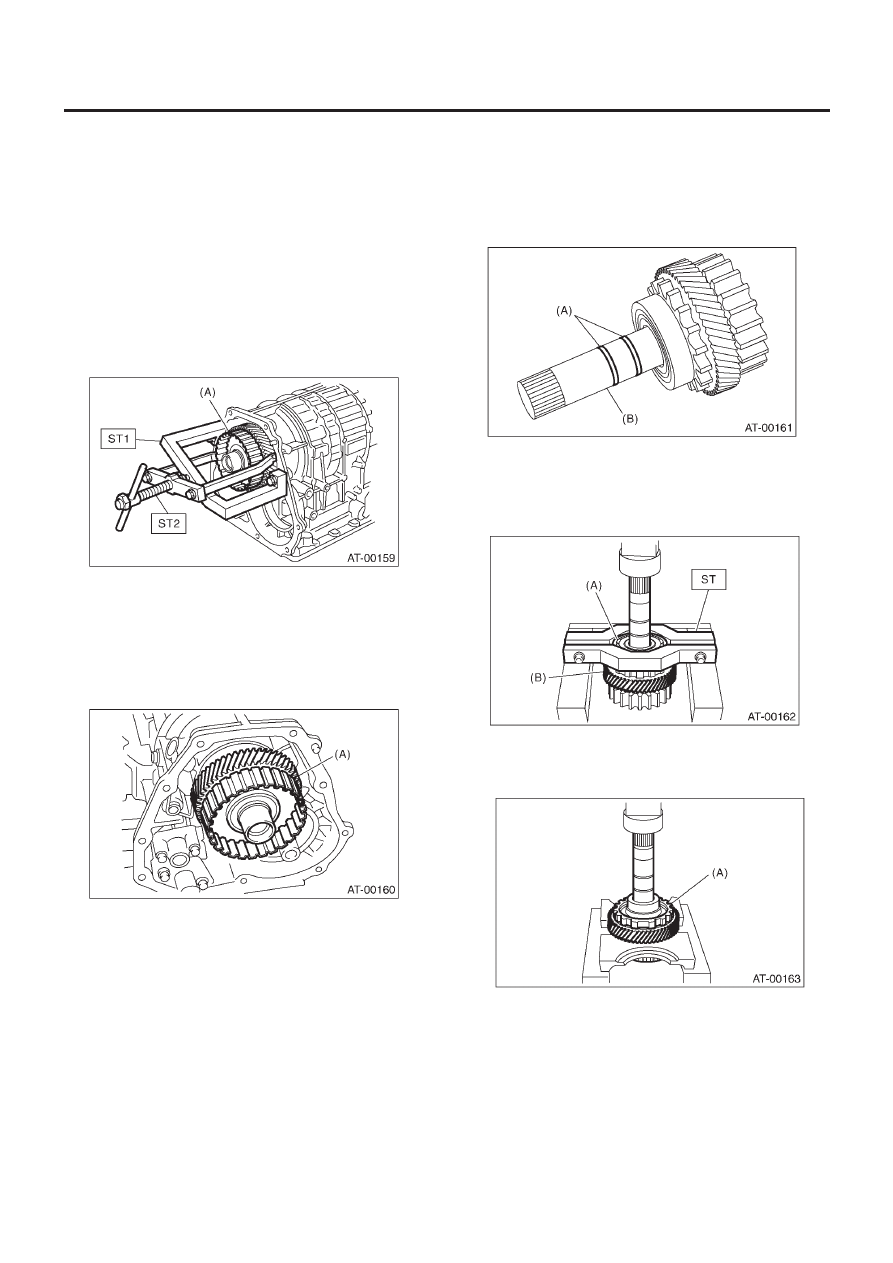

4) С помощью ST отделите ведущую шестерню редуктора.

ST1

499737100

ВЫТЯГИВАТЕЛЬ

ST2

899524100

КОМПЛЕКТ ВЫТЯГИВАТЕЛЯ

(A)   Ведущая шестерня редуктора

B:  УСТАНОВКА

1) Установите устройство ведущей шестерни редуктора.

ПРИМЕЧАНИЕ:
Вставьте его полностью по нижние края плеч подшипника.

(A)   Ведущая шестерня редуктора

2) Установите ведомую шестерню редуктора. <См. 4AT-97,
УСТАНОВКА, Ведомая шестерня редуктора.>
3) Соедините кожух трансмиссии с добавочным корпусом и
установите задний датчик скорости автомобиля. <См.   4AT-
90,    УСТАНОВКА,   Добавочный корпус.>

4) Установите устройство трансмиссии на автомобиль. <См.
4AT-43,   УСТАНОВКА,   Устройство автоматической транс-
миссии.>

C:  РАЗБОРКА

1) Снимите уплотнительное кольцо.

(A) Уплотнительные кольца
(B) Ведущий вал редуктора

2) С помощью ST снимите шариковый подшипник.

ST

498077600

СЪЕМНИК

(A) Шариковый подшипник
(B) Ведущая шестерня редуктора

3) С помощью пресса снимите ведущую шестерню редуктора.

(A)   Ведущая шестерня редуктора
