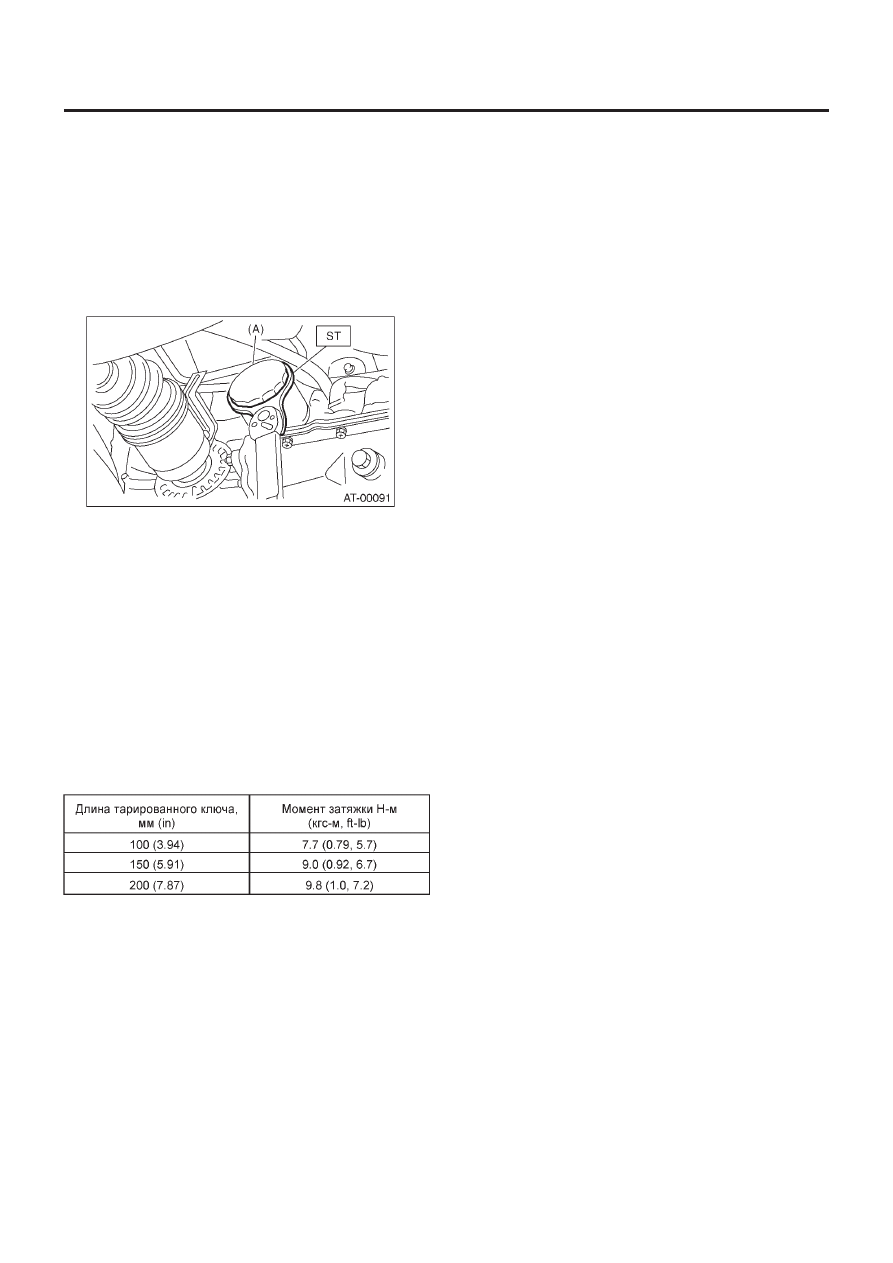

ФИЛЬТР ATF

4АТ-76

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

21. Фильтр ATF

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Фильтр ATF не подлежит обслуживанию.

1) Поднимите автомобиль.
2) С помощью ST снимите фильтр ATF.

ST

498545400

КЛЮЧ МАСЛЯНОГО ФИЛЬТРА

(A)   Фильтр ATF

B:  УСТАНОВКА

1) Возьмите новый фильтр ATF и нанесите тонкий слой ATF на
сальник.
2) Установите фильтр  ATF. Заверните его вручную, следя за
тем, чтобы не повредить сальник.
3) С помощью ST затяните фильтр  ATF.
Высчитайте спецификации затяжки фильтра ATF с помощью
следующей формулы.
T2 = L2 / (L1 + L2) x T1
T1: 14 Н•м (1.4 кгс-м, 10.1 ft-lb)
[Требуемая затяжка]
T2: Момент затяжки
L1: Длина ST 78 мм (3.07 in)
L2: Длина тарированного ключа
Пример:

ПРИМЕЧАНИЕ:
Выровняйте ST с тарированным ключом при затяжке фильт-
ра ATF.

ST

498545400

КЛЮЧ МАСЛЯНОГО ФИЛЬТРА

4) Долейте ATF.
5) Проверьте уровень ATF. <См. 4AT-30, Жидкость автомати-
ческой трансмиссии.>

C: ОСМОТР

• Замените деталь, если в ходе осмотра будут обнаружены
какие-либо дефекты.
• Проверьте наличие ржавчины, дыр, протечек ATF и других
повреждений.

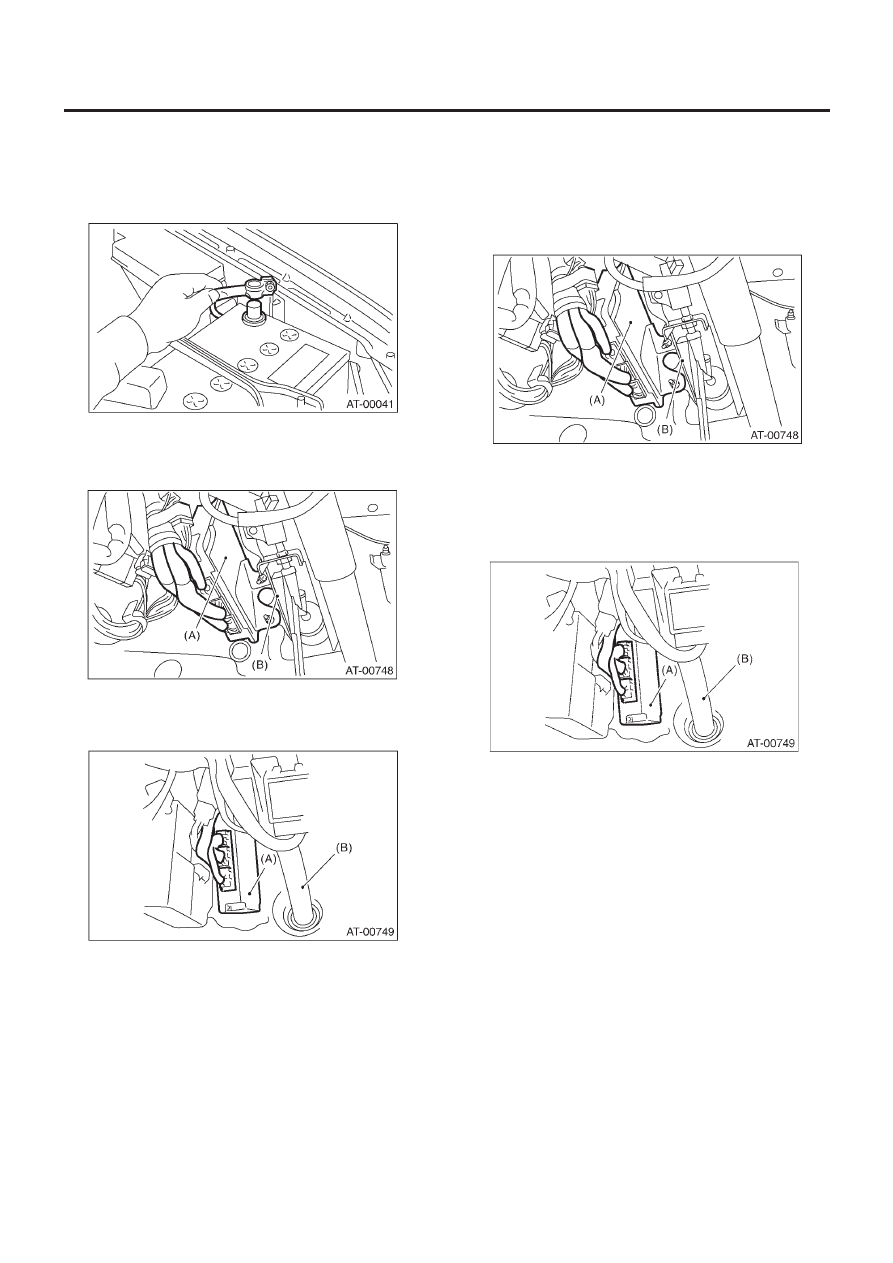

МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (TCM)

4АТ-77

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

22. Модуль управления трансмиссией (TCM)

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите нижнюю крышку, затем отсоедините коннектор.
3) Снимите коннекторы с TCM.

• Модель LHD

(A) Модуль управления трансмиссией (TCM)
(B) Педаль тормоза

• Модель RHD

(A) Модуль управления трансмиссией (TCM)
(B) Рулевая колонка

4) Снимите ТСМ.

B:  УСТАНОВКА

1) Установите  TCM.

• Модель LHD

Момент затяжки:

25 Н•м (2.5 кгс-м, 18.1 ft-lb)

(A) Модуль управления трансмиссией (TCM)
(B) Педаль тормоза

• Модель RHD

Момент затяжки:

18 Н•м (1.8 кгс-м, 13 ft-lb)

(A) Модуль управления трансмиссией (TCM)
(B) Рулевая колонка

2) Подсоедините коннекторы к TCM.
3) Установите в обратном порядке.

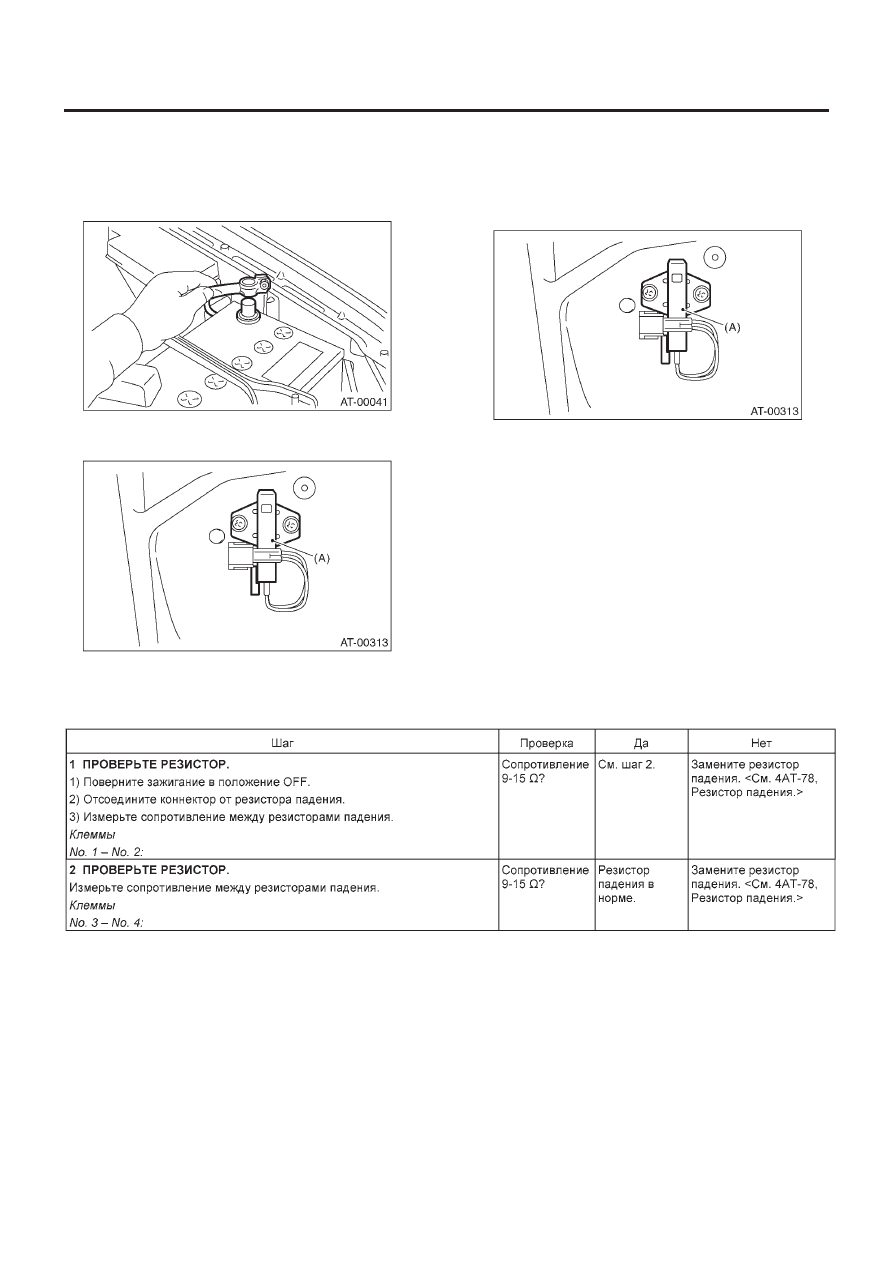

РЕЗИСТОР ПАДЕНИЯ

4АТ-78

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

23. Резистор падения

А: ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора

2) отсоедините коннектор от резистора падения.
3) Снимите резистор падения.

(А) Резистор падения.

В: УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

6.4 Н•м (0.65 кгс-м, 4.7 ft-lb)

(А) Резистор падения.

С: ОСМОТР

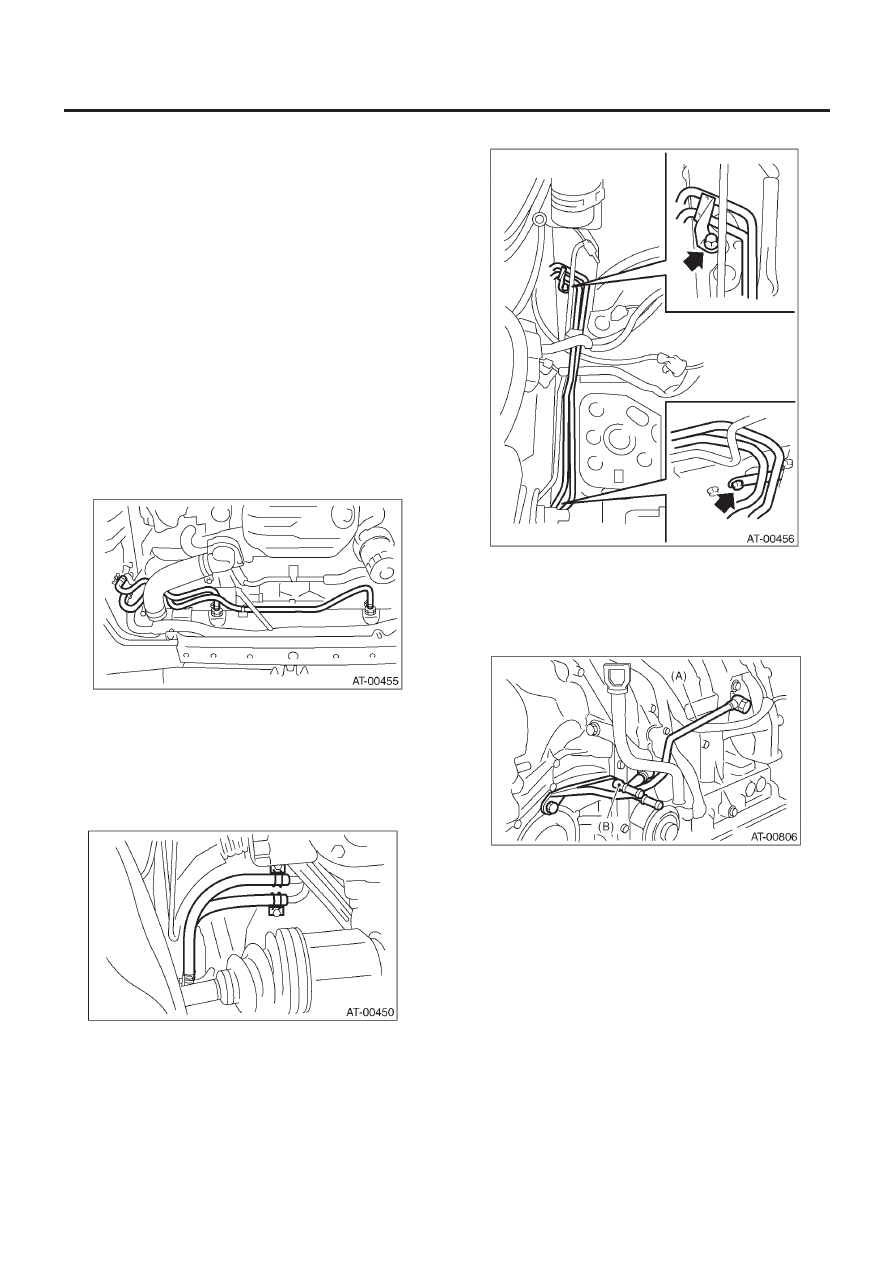

ТРУБКА И ШЛАНГ ОХЛАДИТЕЛЯ ATF

4АТ-79

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

24. Трубка и шланг охладителя ATF

A:  ДЕМОНТАЖ

1. КРОМЕ МОДЕЛИ С ОХЛАДИТЕЛЕМ ATF

(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Поставьте автомобиль на подъемник.
2) Снимите аккумулятор и бачок омывателя.
3) Поднимите автомобиль.
4) Снимите поддон.
5) Отсоедините шланг охладителя ATF от радиатора (модель
турбо).
См. CO(H4SO)-29, МОДЕЛЬ ТУРБО, ДЕМОНТАЖ, Радиатор
6) Отсоедините шланг охладителя ATF от радиатора (модель
не турбо).

ПРИМЕЧАНИЕ:
• Не отсоединяйте с помощью отвертки или других остроко-
нечных инструментов.
• Если шланг снимается трудно, оберните шланг тряпкой для
его защиты. Поверните его с помощью плоскогубцев, затем
прямо вытяните вручную.

7) Отсоедините шланги охладителя ATF от трубок.

ПРИМЕЧАНИЕ:
• Не отсоединяйте с помощью отвертки или других остроко-
нечных инструментов.
• Если шланг снимается трудно, оберните шланг тряпкой для
его защиты. Поверните его с помощью плоскогубцев, затем
прямо вытяните вручную.

8) Снимите трубку охладителя ATF с рамки.

9) Снимите впускные и выпускные трубки охлаждения ATF.

ПРИМЕЧАНИЕ:
При демонтаже выпускной трубки следите за тем, чтобы не
потерять шарик и пружины, используемые вместе с фиксиру-
ющим винтом.

(A) Впускная трубка охладителя ATF
(B) Выпускная трубка охладителя ATF

1. МОДЕЛЬ С ОХЛАДИТЕЛЕМ ATF

(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Поставьте автомобиль на подъемник.
2) Снимите корпус воздушного фильтра. См. IN(H4S)-6, ДЕ-
МОНТАЖ, Воздушный фильтр.
