МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC 2.5)-8

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. Местонахождение электрических компонентов

A:  МЕСТОНАХОЖДЕНИЕ

1. ДВИГАТЕЛЬ

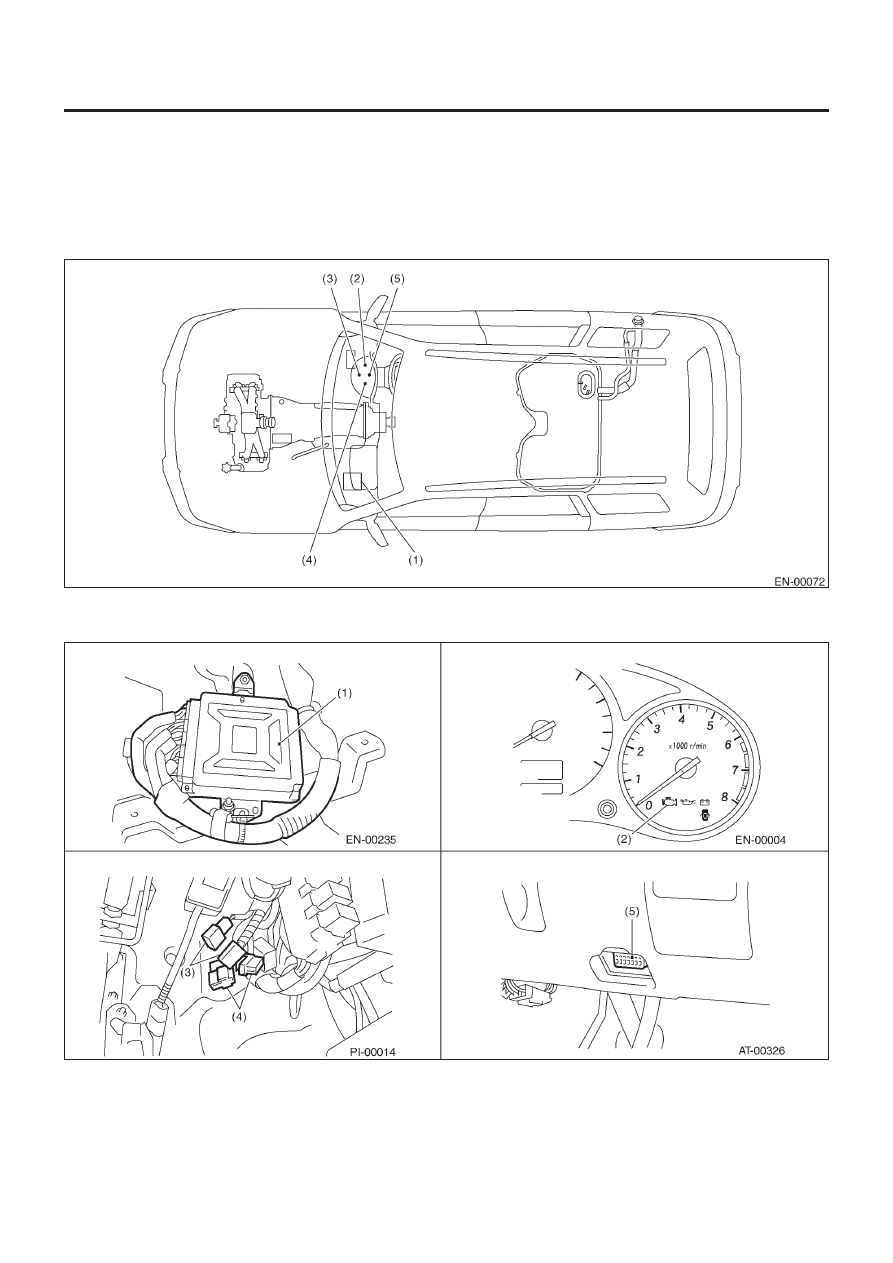

• МОДУЛЬ УПРАВЛЕНИЯ

(1) Модуль управления двигателем (ECM)
(2) Световой индикатор неполадки

(3) Коннектор тестового режима
(4) Диагностический коннектор

(5) Коннектор связи данных

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC 2.5)-9

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

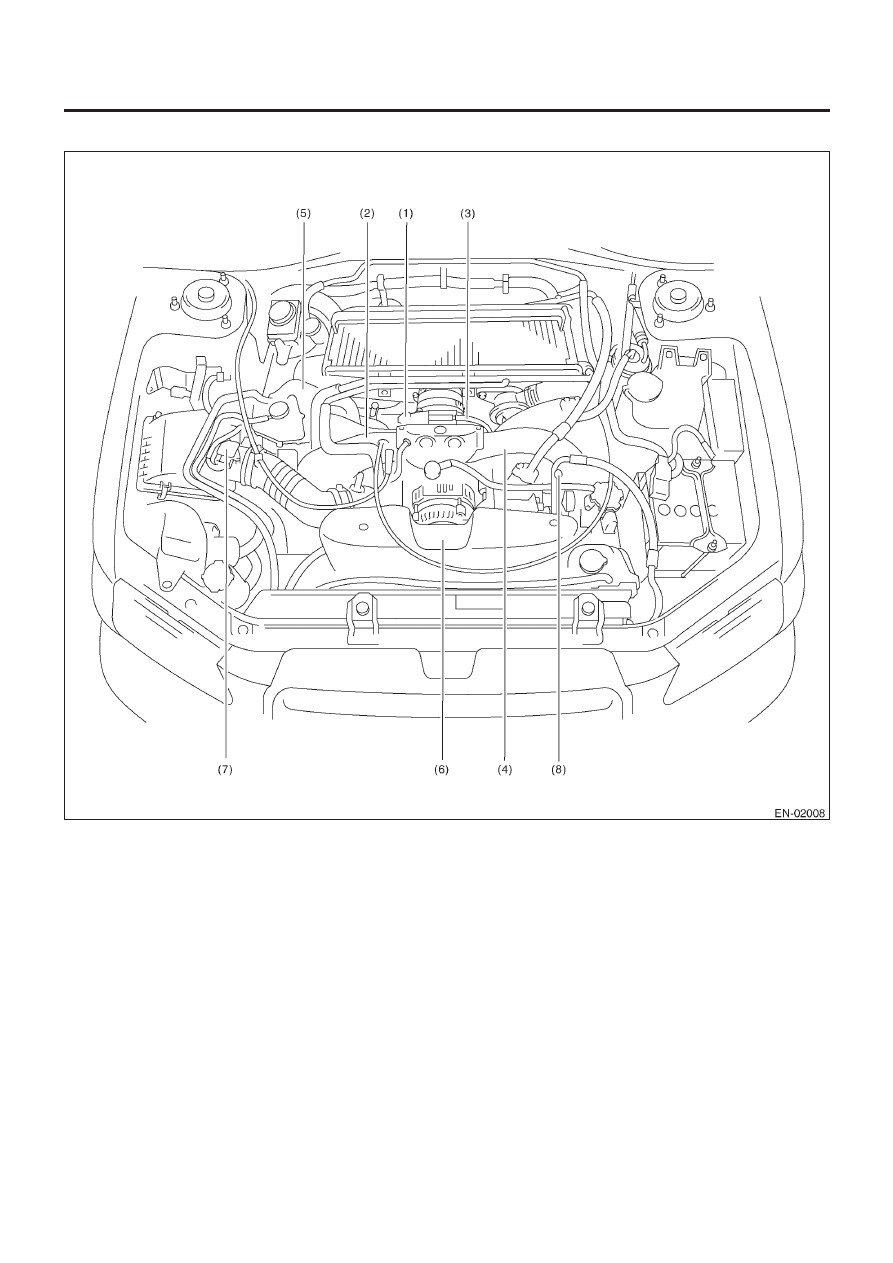

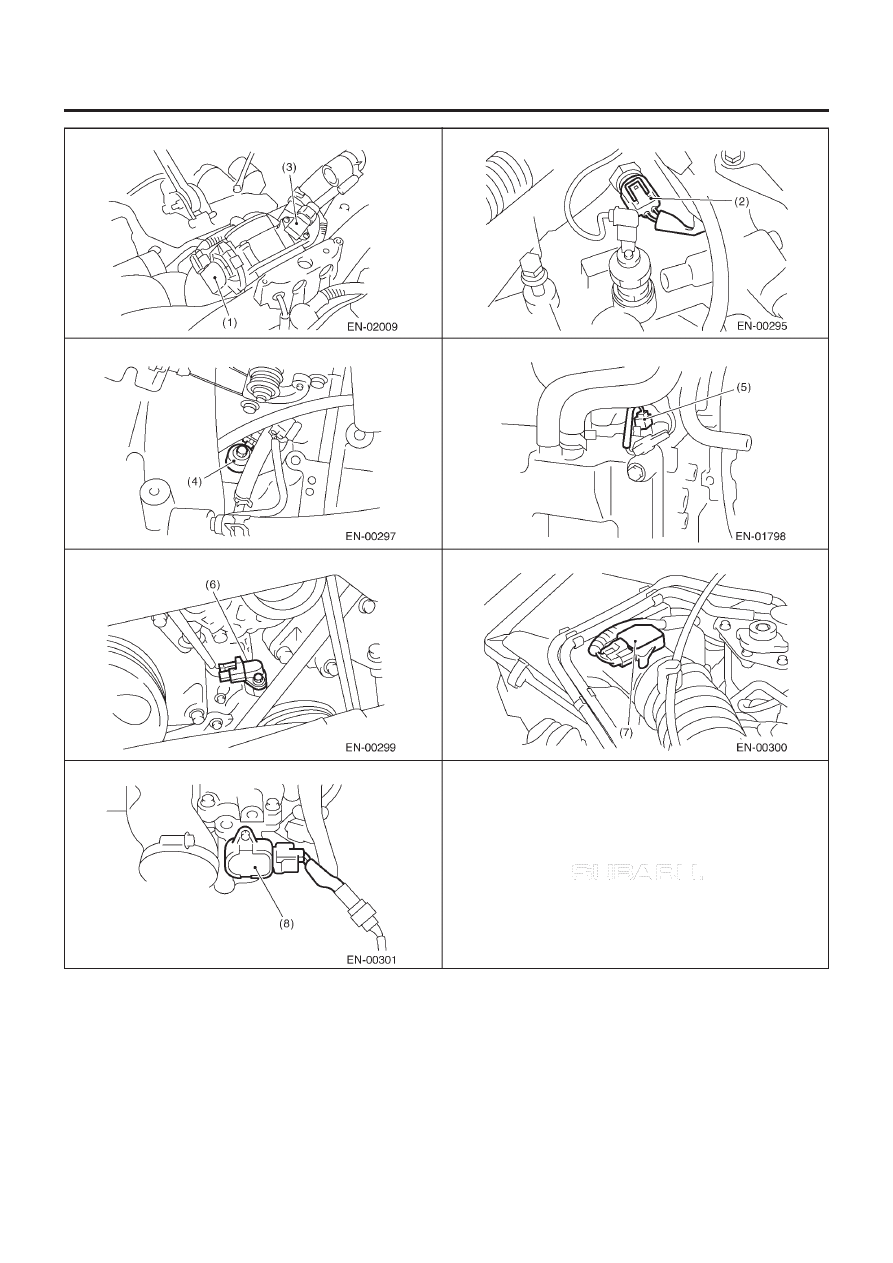

• ДАТЧИК

(1) Датчик абсолютного давления коллектора
(2) Датчик температуры охладителя двигателя
(3) Электронное управление дросселем
(4) Датчик детонации

(5) Датчик положения распредвала
(6) Датчик положения коленвала
(7) Датчик массового расхода воздуха и

температуры впускаемого воздуха

(8) Датчик положения барабанного клапана

генератора

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC 2.5)-10

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC 2.5)-11

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

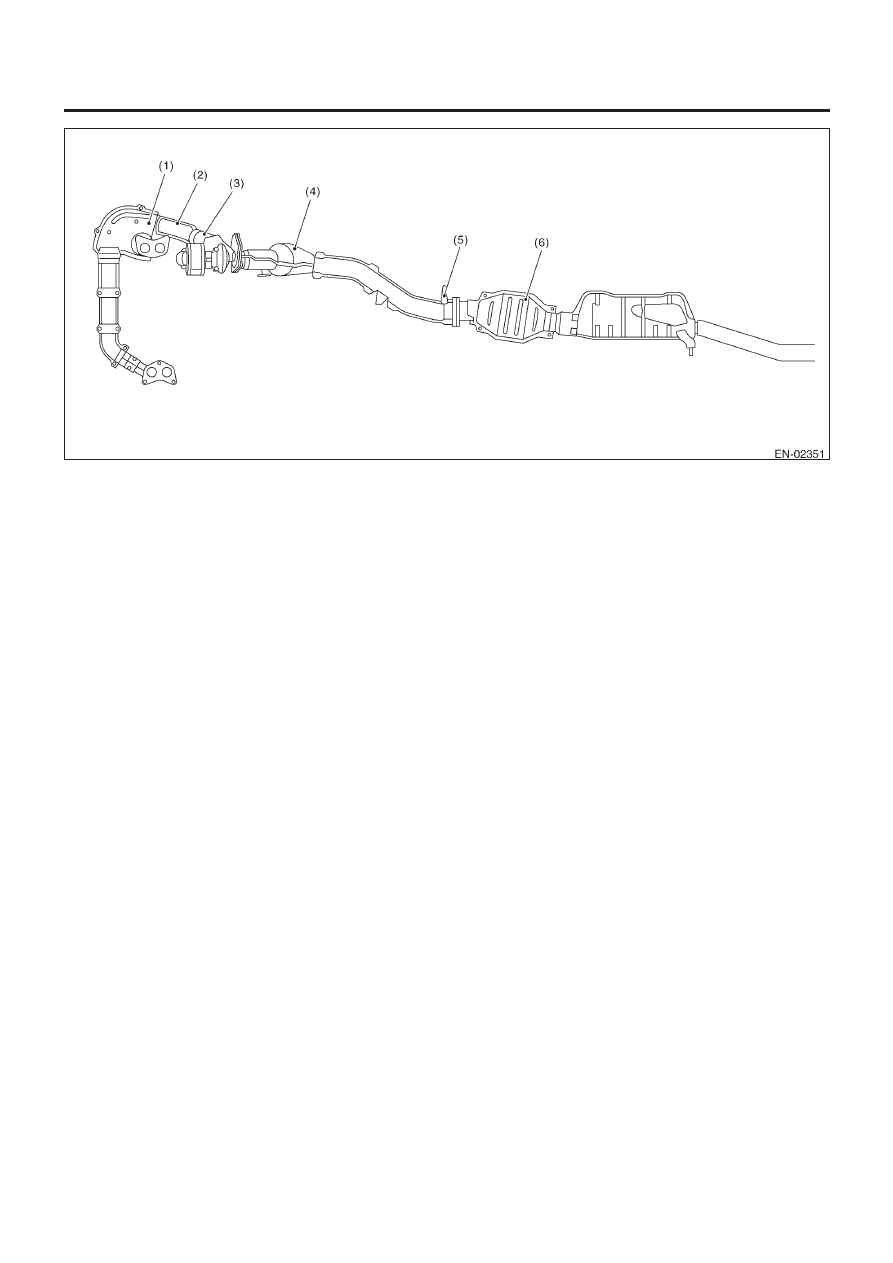

(1) Передний датчик кислорода (A/F)
(2) Прекаталитический преобразователь
(3) Датчик температуры выхлопного газа

(4) Передний каталитический

преобразователь

(5) Задний датчик кислорода

(6) Задний каталитический преобразователь
