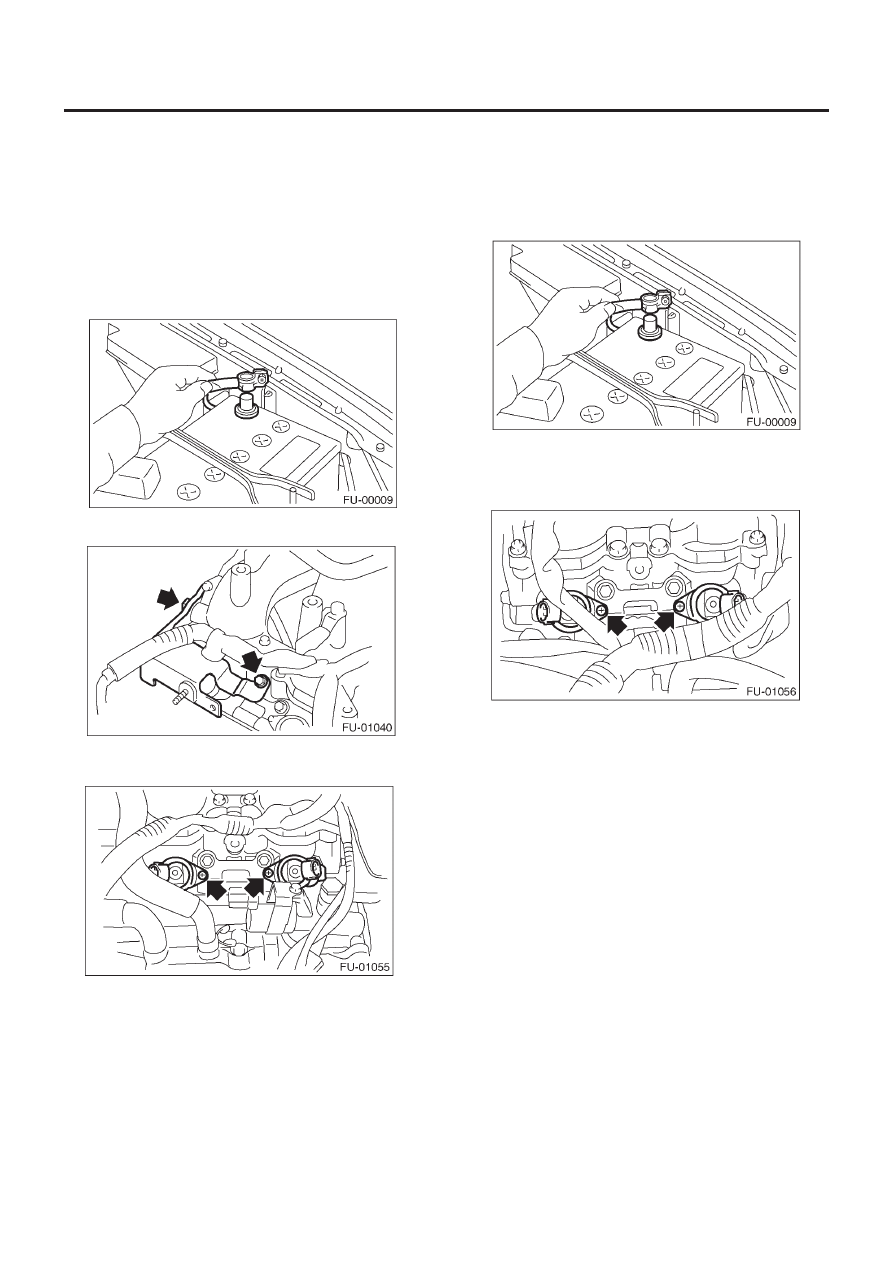

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4DOTC 2.5)-32

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

10. Топливный инжектор

A:  ДЕМОНТАЖ

1. СТОРОНА RH

1) Снизьте давление топлива.<См. FU(H4DOTC 2.5)-45, СНИ-
ЖЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите протектор топливной трубки RH.

5) Отсоедините коннектор от топливного инжектора.
6) Снимите винт и снимите топливный инжектор.

2.  СТОРОНА LH

1) Снизьте давление топлива. <См. FU(H4DOTC 2.5)-45, СНИ-
ЖЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите впускной коллектор.    <См. FU(H4DOTC 2.5)-14,
ДЕМОНТАЖ, Впускной коллектор.>
5) Отсоедините коннектор от топливного инжектора.
6) Снимите винт и снимите топливный инжектор.

B:  УСТАНОВКА

1. СТОРОНА RH

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените кольцевые уплотнители на новые.

2.  СТОРОНА LH

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените кольцевые уплотнители на новые.

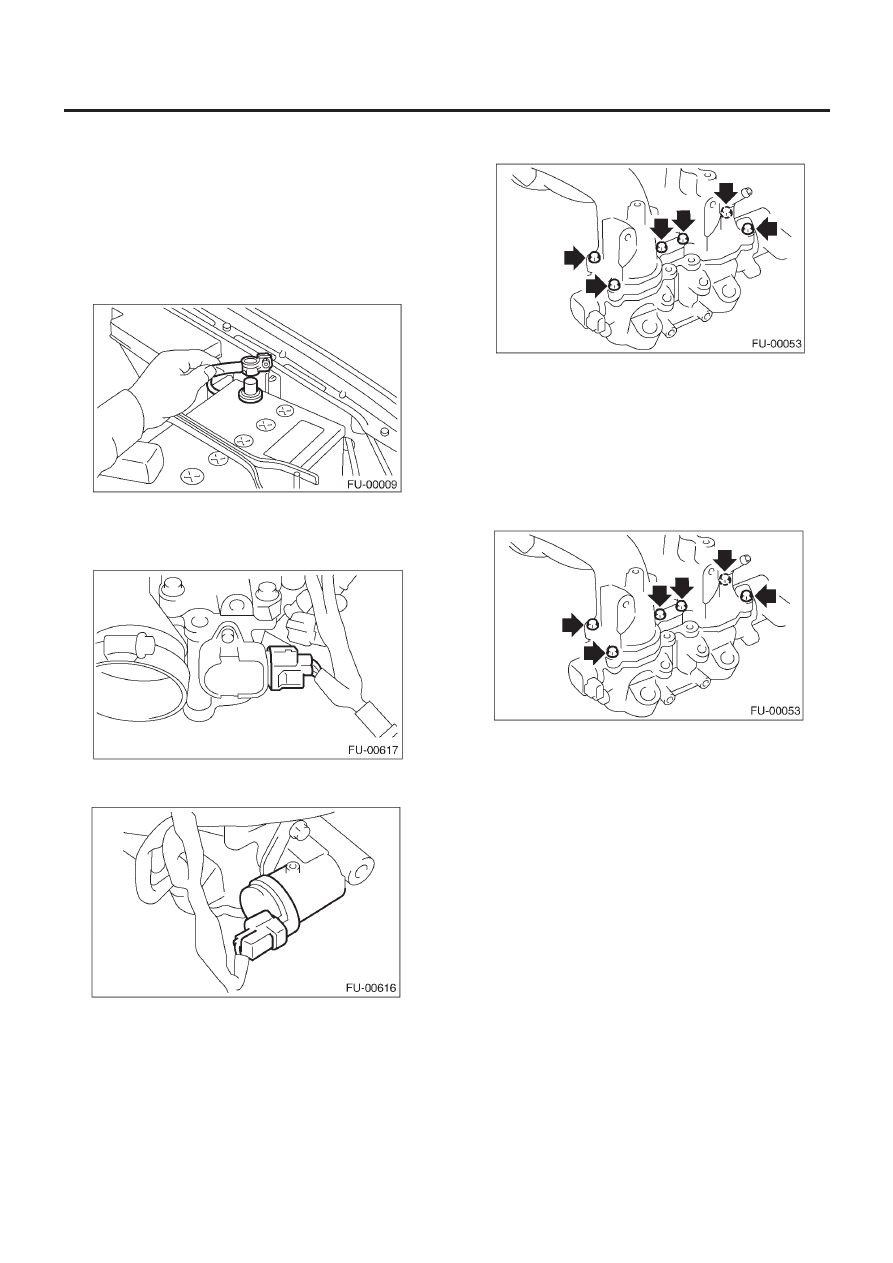

УСТРОЙСТВО БАРАБАННОГО КЛАПАНА ГЕНЕРАТОРА

FU(H4DOTC 2.5)-33

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

11. Устройство барабанного клапана

генератора

A:  ДЕМОНТАЖ

1) Снизьте давление топлива. <См. FU(H4DOTC 2.5)-45, СНИ-
ЖЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите впускной коллектор. <См.FU(H4DOTC 2.5)-14, ДЕ-
МОНТАЖ, Впускной коллектор.>
5) Отсоедините коннектор от датчика барабанного клапана
генератора.

6) Отсоедините коннектор от соленоида барабанного клапа-
на генератора.

7) Снимите топливный инжектор.     <См. FU(H4DOTC 2.5)-32,
ДЕМОНТАЖ, Топливный инжектор.>

8) Снимите корпус барабанного клапана генератора с впуск-
ного коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Всегда используйте новые прокладки.

Момент затяжки:

8.25 Н•м (0.84 кгс-м, 6.1 ft-lb)

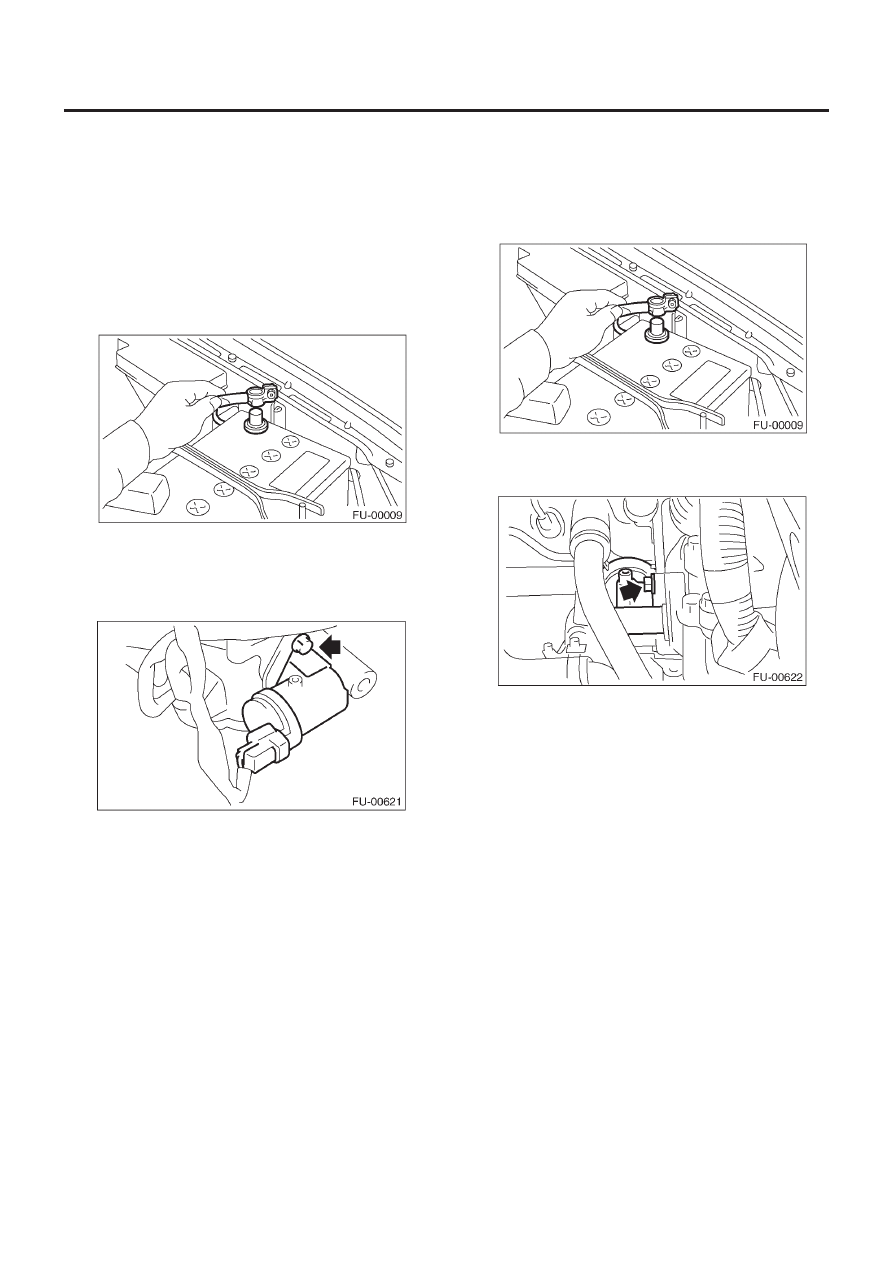

СОЛЕНОИД БАРАБАННОГО КЛАПАНА ГЕНЕРАТОРА

FU(H4DOTC 2.5)-34

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

12. Соленоид барабанного клапана

генератора

A:  ДЕМОНТАЖ

1.  СТОРОНА RH

1) Снизьте давление топлива. <См. FU(H4DOTC 2.5)-45, СНИ-
ЖЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите впускной коллектор.   <См. FU(H4DOTC 2.5)-14,
ДЕМОНТАЖ, Впускной коллектор.>
5) Отсоедините коннектор от соленоида барабанного клапа-
на генератора RH.
6) Снимите соленоид барабанного клапана генератора RH.

2.  СТОРОНА LH

1) Снизьте давление топлива. <См. FU(H4DOTC 2.5)-45, СНИ-
ЖЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Отсоедините коннектор от соленоида барабанного клапа-
на генератора LH.
5) Снимите соленоид барабанного клапана генератора LH.

B:  УСТАНОВКА

1. СТОРОНА RH

Установите в обратном порядке.

2. СТОРОНА LH

Установите в обратном порядке.

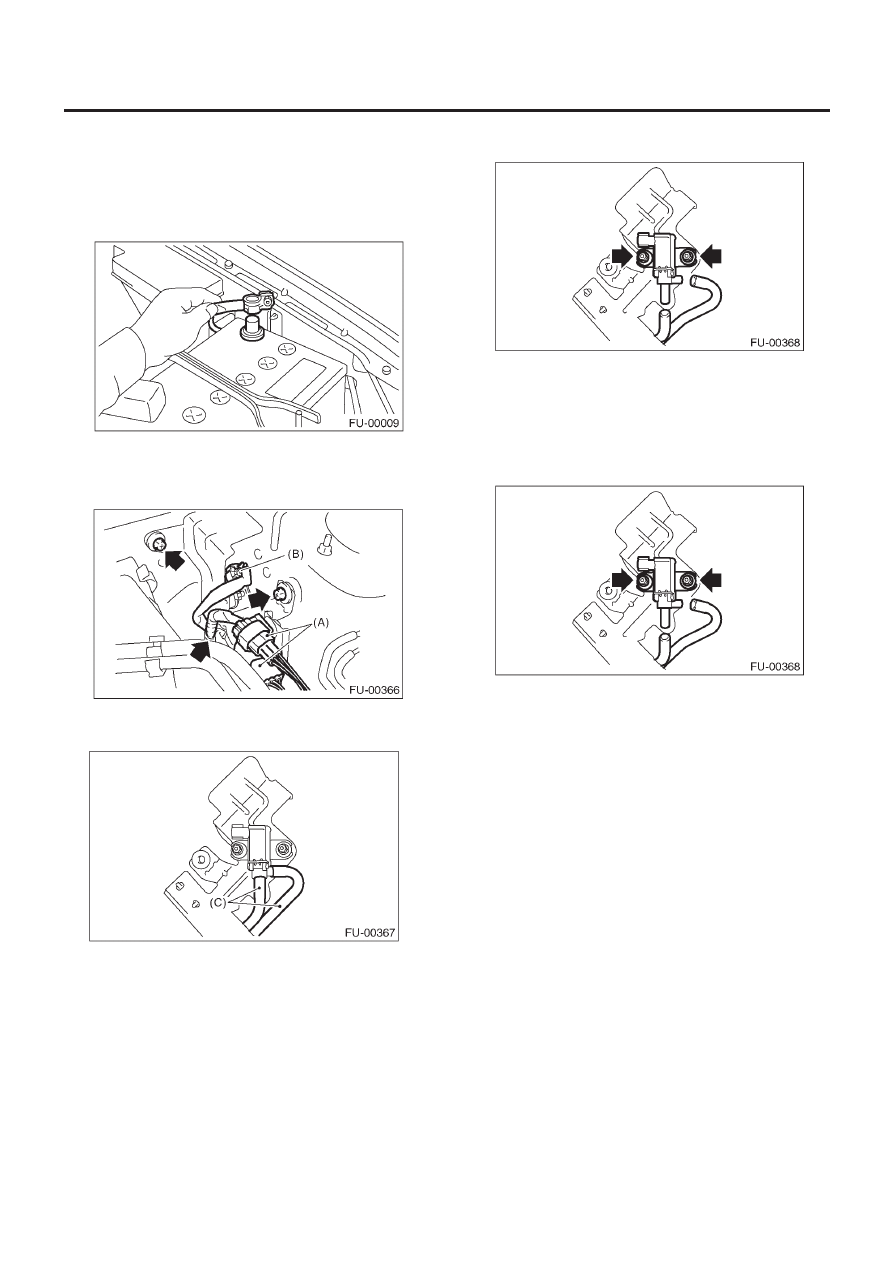

СОЛЕНОИДНЫЙ КЛАПАН УПРАВЛЕНИЯ ВЫПУСКОМ

FU(H4DOTC 2.5)-35

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

13. Соленоидный клапан

управления выпуском

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор проводки двигателя (А) от скобы.
3) Отсоедините коннектор (В) от соленоидного клапана упра-
вления выпуском.
4) Снимите кронштейн с корпуса.

5) Отсоедините шланги давления (C) от соленоидного клапа-
на управления выпуском.

6) Снимите соленоидный клапан управления выпуском со
скобы.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

6.5 Н•м (0.66 кгс-м, 4.8 ft-lb)
