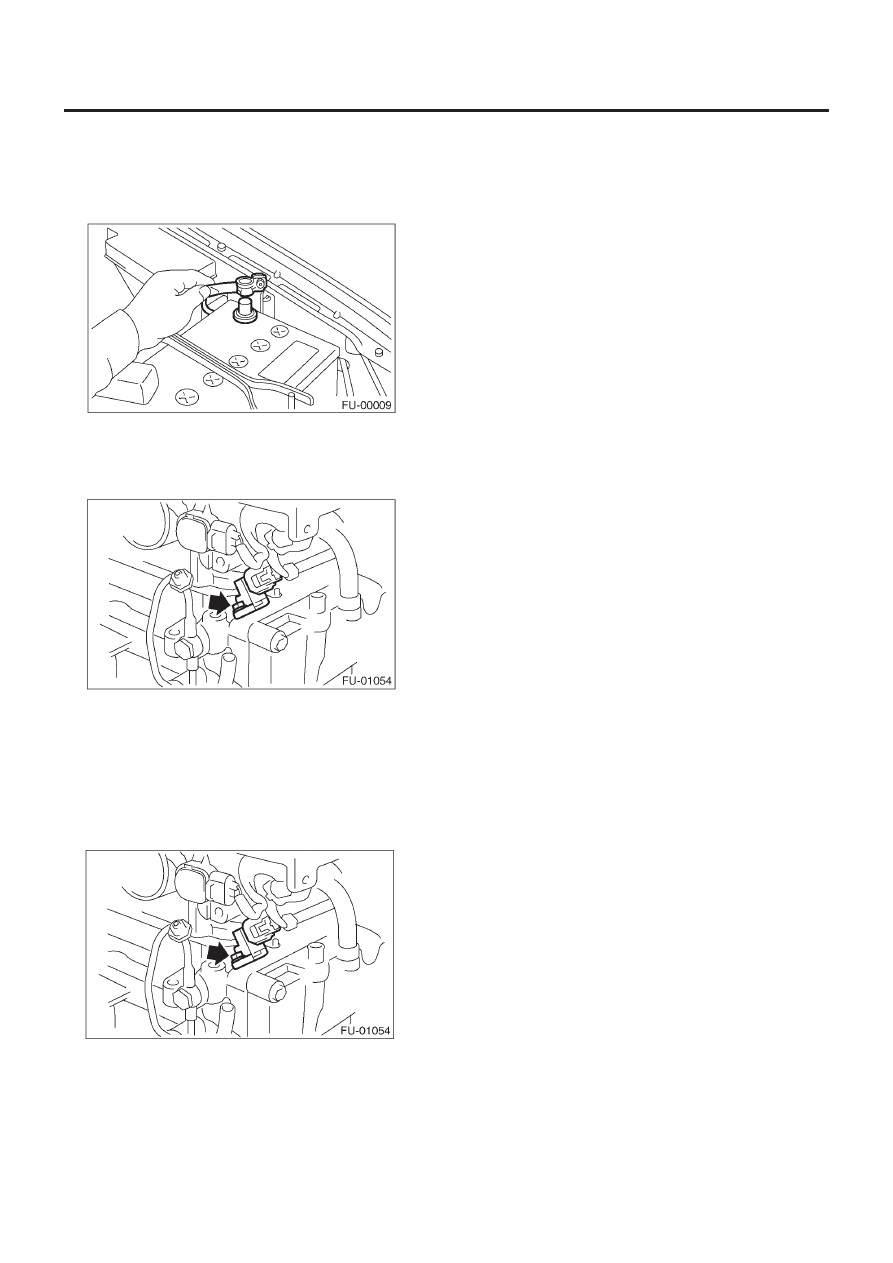

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

FU(H4DOTC 2.5)-28

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

6. Датчик положения распредвала

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика положения распред-
вала RH.
3) Снимите датчик положения распредвала RH с задней сто-
роны головки цилиндра.

4) Снимите датчик положения распредвала LH так же, как и
сторону RH.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

6.4 Н•м (0.65 кгс-м, 4.7ft-lb)

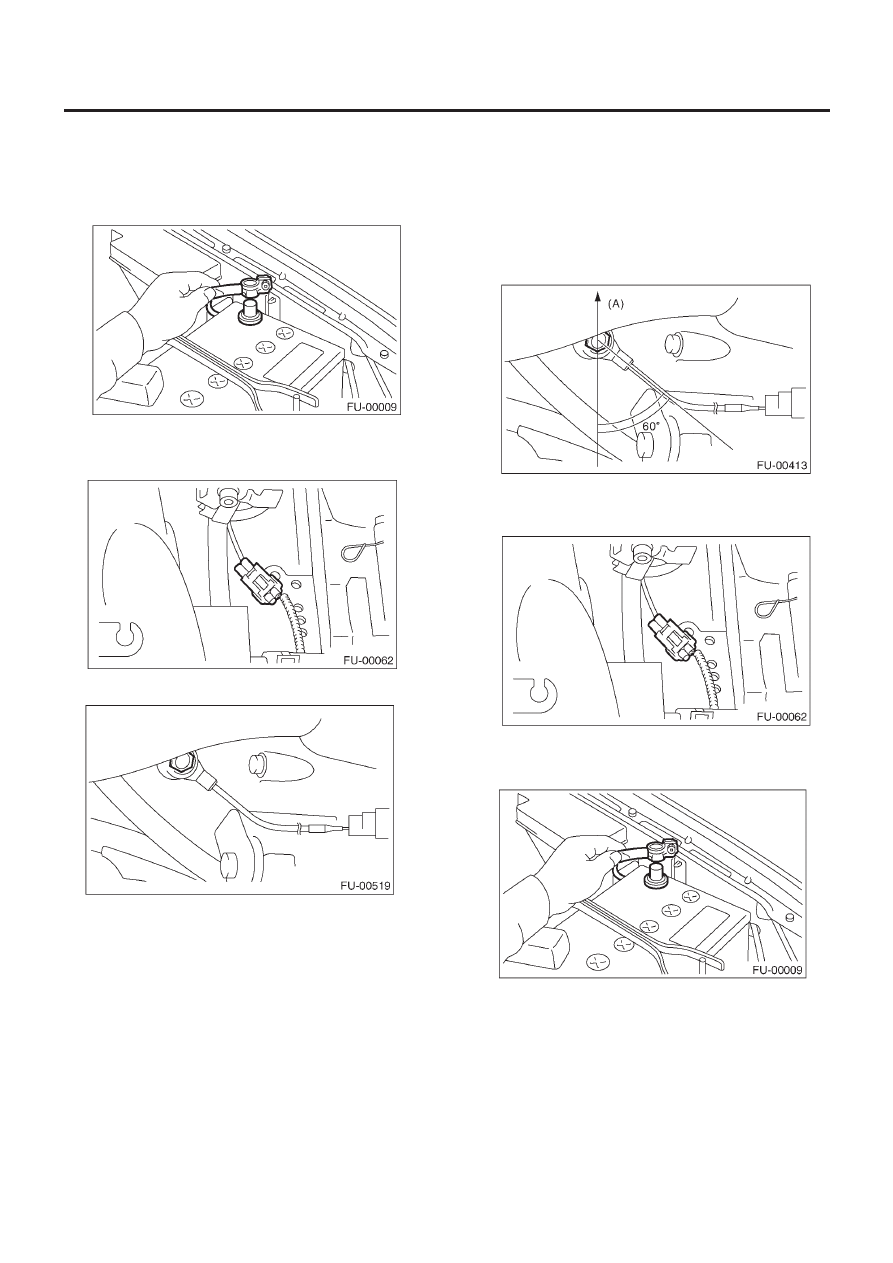

ДАТЧИК ДЕТОНАЦИИ

FU(H4DOTC 2.5)-29

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

7. Датчик детонации

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите интеркулер. <См. IN(H4DOTC)-10, ДЕМОНТАЖ,
Интеркулер.>
3) Отсоедините коннектор датчика детонации.

4) Снимите датчик детонации с блока цилиндров.

B:  УСТАНОВКА

1) Установите датчик детонации на блок цилиндров.

Момент затяжки:

24 Н•м (2.4 кгс-м, 17.4 ft-lb)

ПРИМЕЧАНИЕ:
Зона вытягивания шнура датчика детонации должна быть рас-
положена под углом 60

0

относительно задней части двигателя.

(А) Передняя сторона.

2) Подсоедините коннектор датчика детонации.

3) Установите интеркулер. <См. IN(H4DOTC)-11, УСТАНОВКА,
Интеркулер.>
4) Подсоедините кабель заземления к аккумулятору.

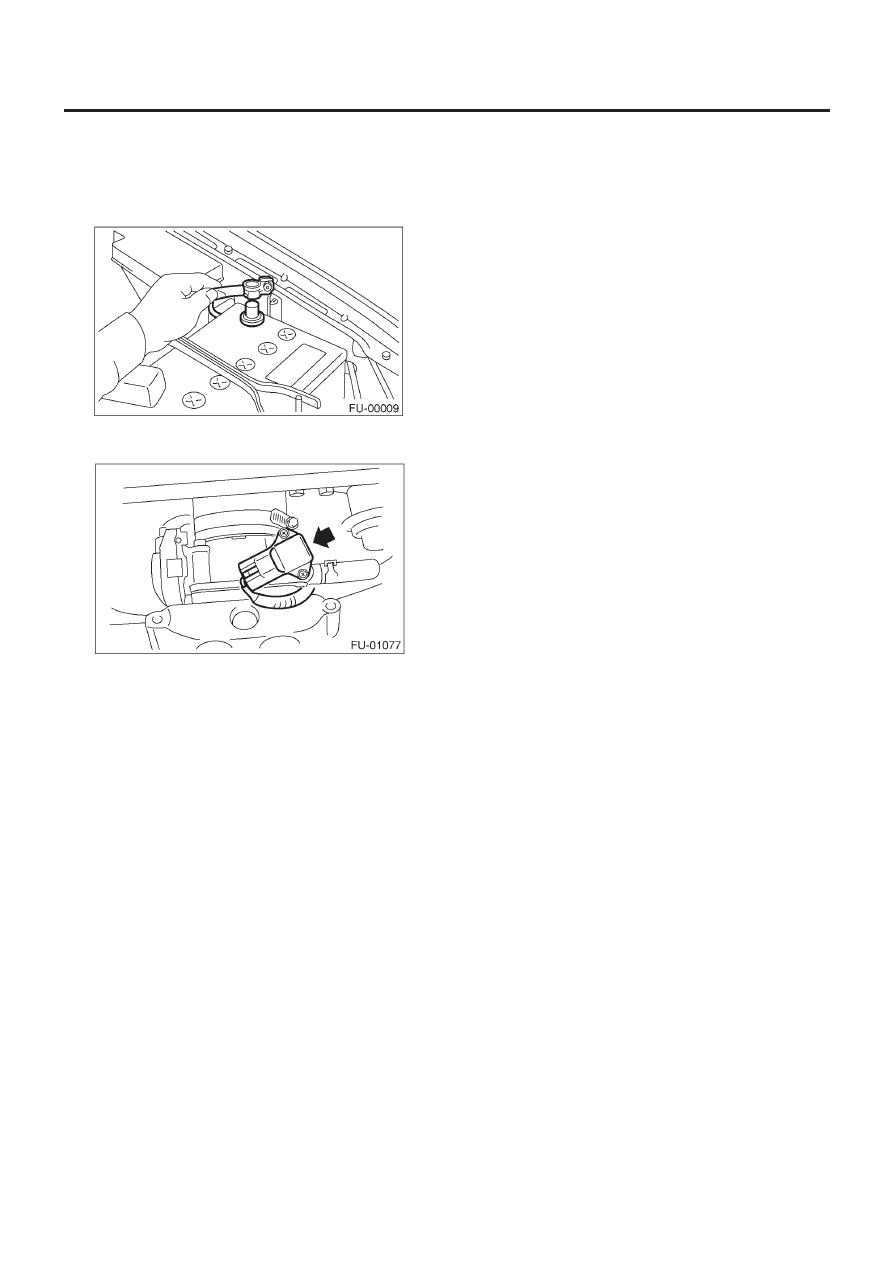

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА

FU(H4DOTC 2.5)-30

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

8. Датчик массового расхода воздуха

и температуры впускаемого воздуха

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика массового расхода воз-
духа и температуры впускаемого воздуха.
3) Снимите датчик массового расхода воздуха и температуры
впускаемого воздуха.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

1.7 Н•м (0.17 кгс-м, 1.2 ft-lb)

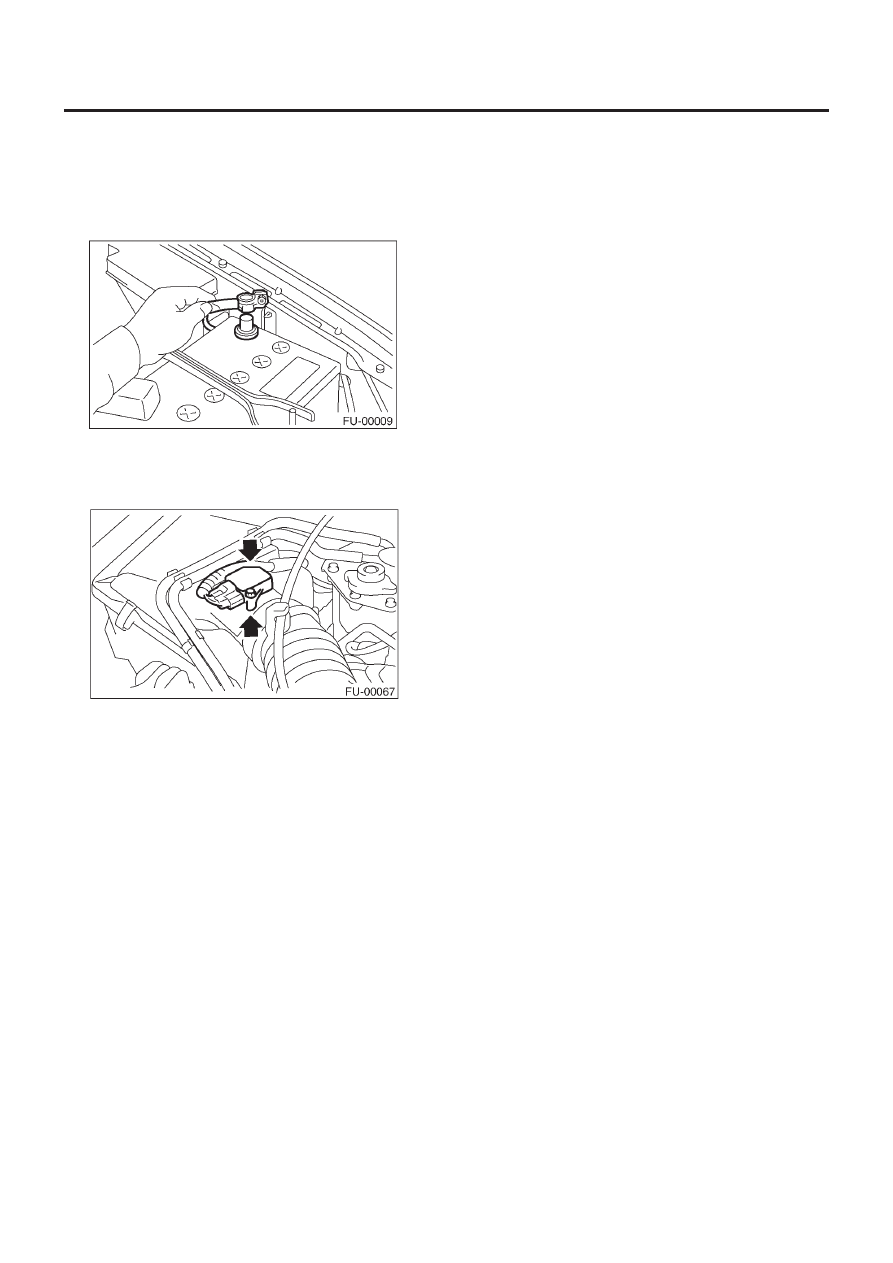

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ КОЛЛЕКТОРА

FU(H4DOTC 2.5)-31

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

9. Датчик абсолютного давления коллектора

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннекторы от датчика абсолютного давле-
ния коллектора.

3) Снимите датчик абсолютного давления коллектора с кор-
пуса дросселя.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените кольцевые уплотнители для датчика абсолютного
давления коллектора на новые.

Момент затяжки:

1.6 Н•м (0.16 кгс-м, 1.2 ft-lb)
