Subaru Forester (2004 год). Руководство - часть 287

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-234

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-235

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-236

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

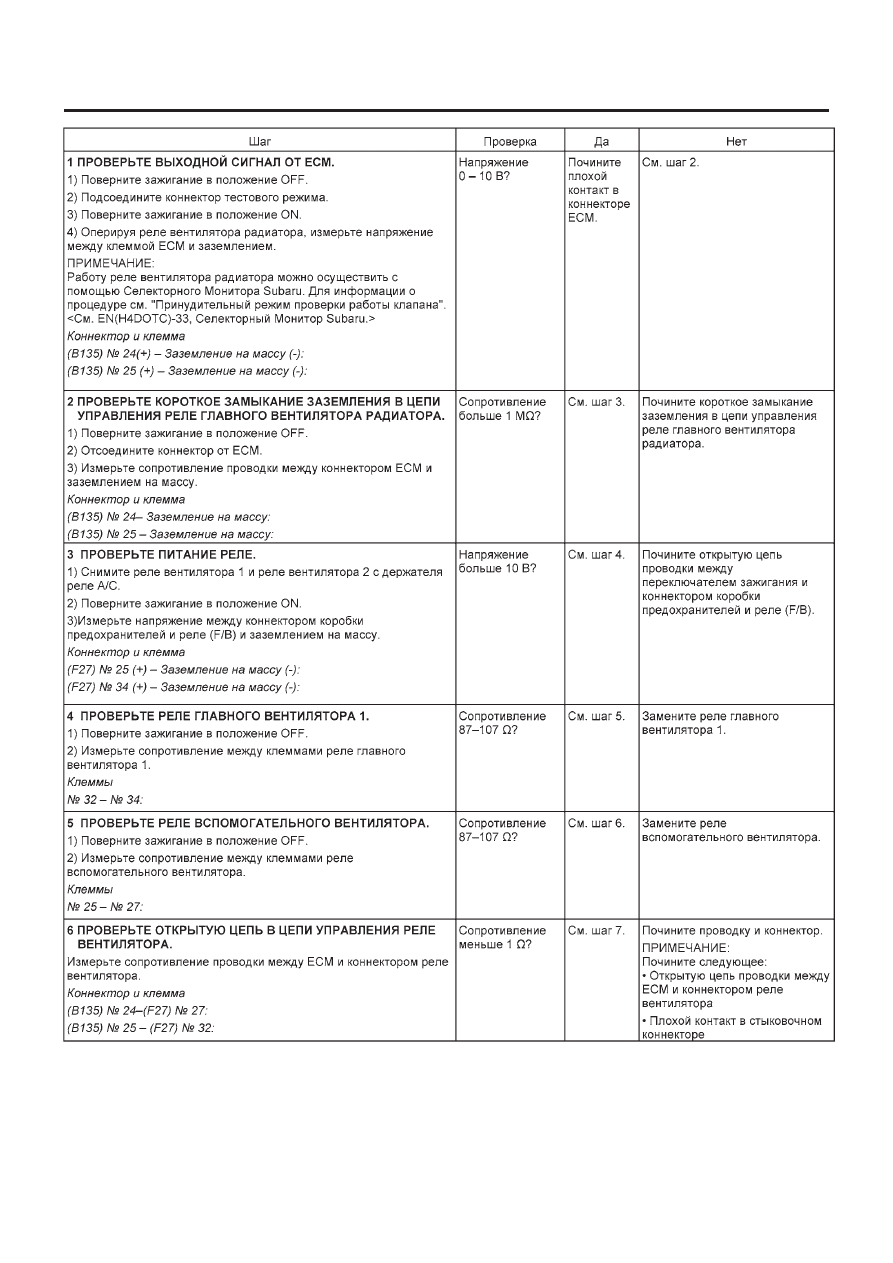

BТ: DTC P0692 ВЫСОКАЯ ЦЕПЬ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ ОХЛАДИТЕЛЯ 1

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Два следующих один за другим ездовых цикла с неполадкой

СИМПТОМ НЕПОЛАДКИ:
• Вентилятор радиатора работает неправильно.
• Перегрев

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)-47, ОПЕРАЦИЯ,
Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)-40, Режим осмотра.>.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-237

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

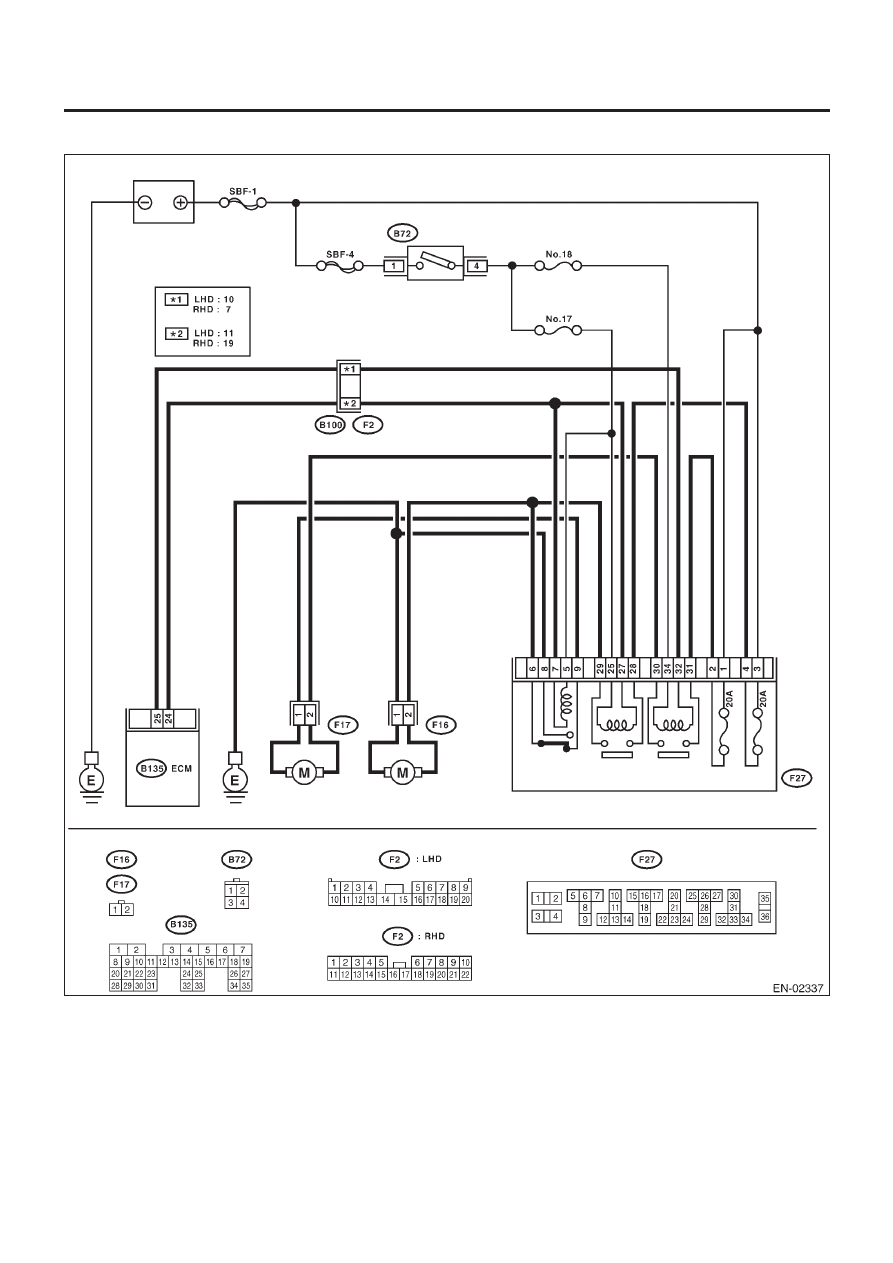

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

Держатель реле кондиционера воздуха

Реле
режимов
вентилятора

Реле
главного
вентилятора

Реле вспомо-
гательного
вентилятора

Мотор

главного

вентилятора

Мотор

вспомогательного

вентилятора
