ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-230

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BR: DTC P0604 ОШИБКА ПАМЯТИ ЧТЕНИЯ (RОM) МОДУЛЯ ВНУТРЕННЕГО УПРАВЛЕНИЯ

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу после обнаружения неполадки

СИМПТОМ НЕПОЛАДКИ:
• Двигатель не заводится.
• Двигатель глохнет.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)-47, ОПЕРАЦИЯ,
Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)-40, Режим осмотра.>.

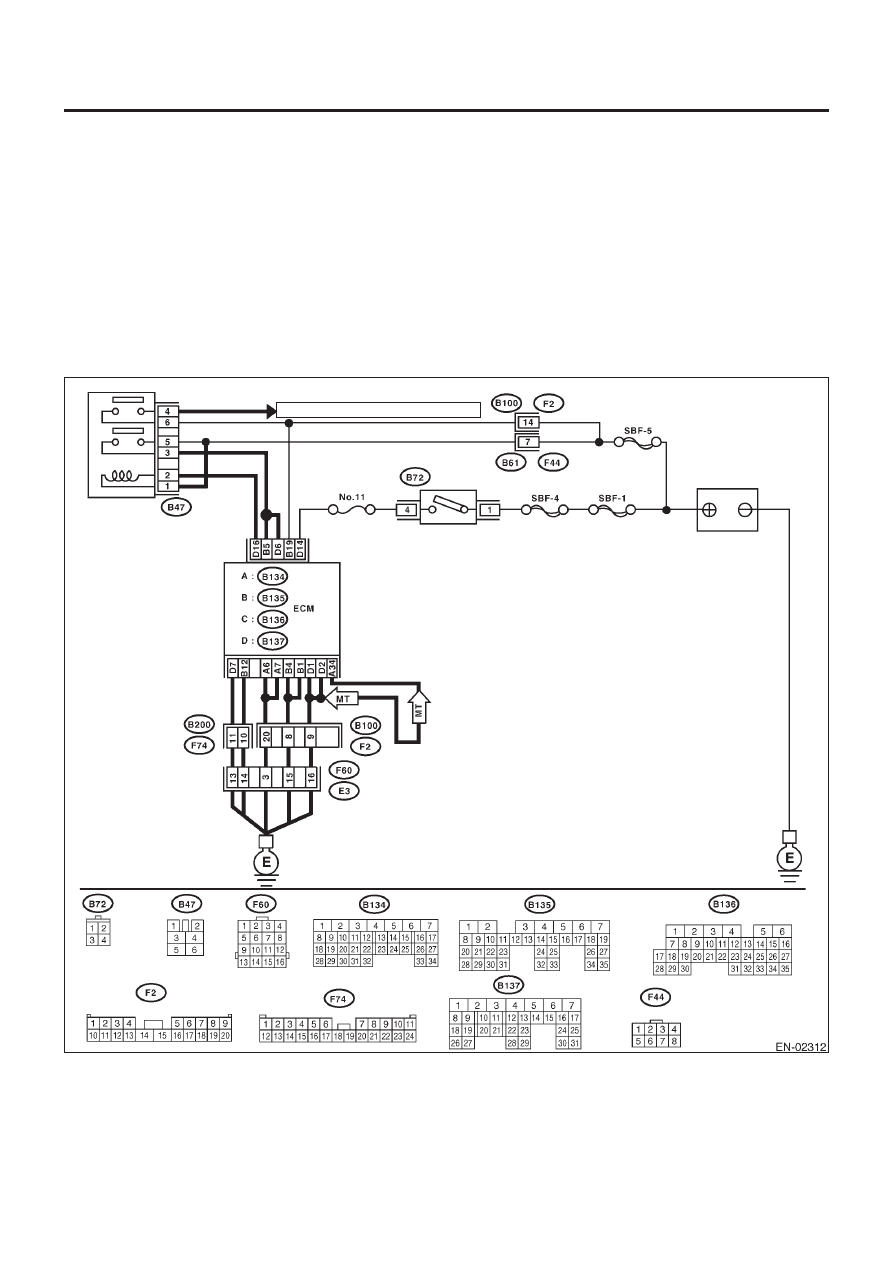

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Переключатель
зажигания

Главное реле

К переднему датчику кислорода (A/F)

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-231

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

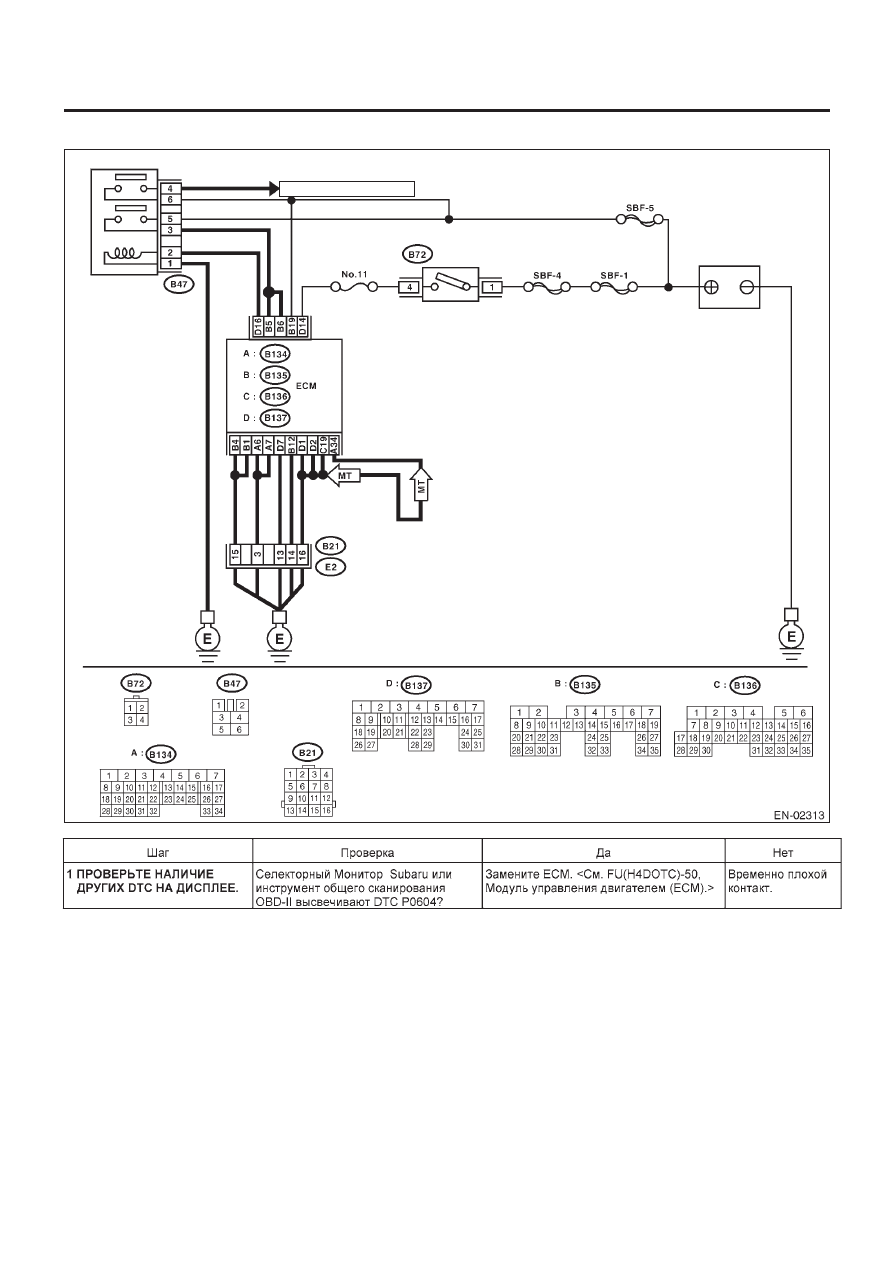

• Модель RHD

Переключатель
зажигания

Главное реле

Аккумулятор

Коннектор связи данных

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-232

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BS: DTC P0691 НИЗКАЯ ЦЕПЬ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ ОХЛАДИТЕЛЯ 1

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Два следующих один за другим ездовых цикла с неполадкой

СИМПТОМ НЕПОЛАДКИ:
• Вентилятор радиатора работает неправильно.
• Перегрев

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)-47, ОПЕРАЦИЯ,
Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)-40, Режим осмотра.>.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-233

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

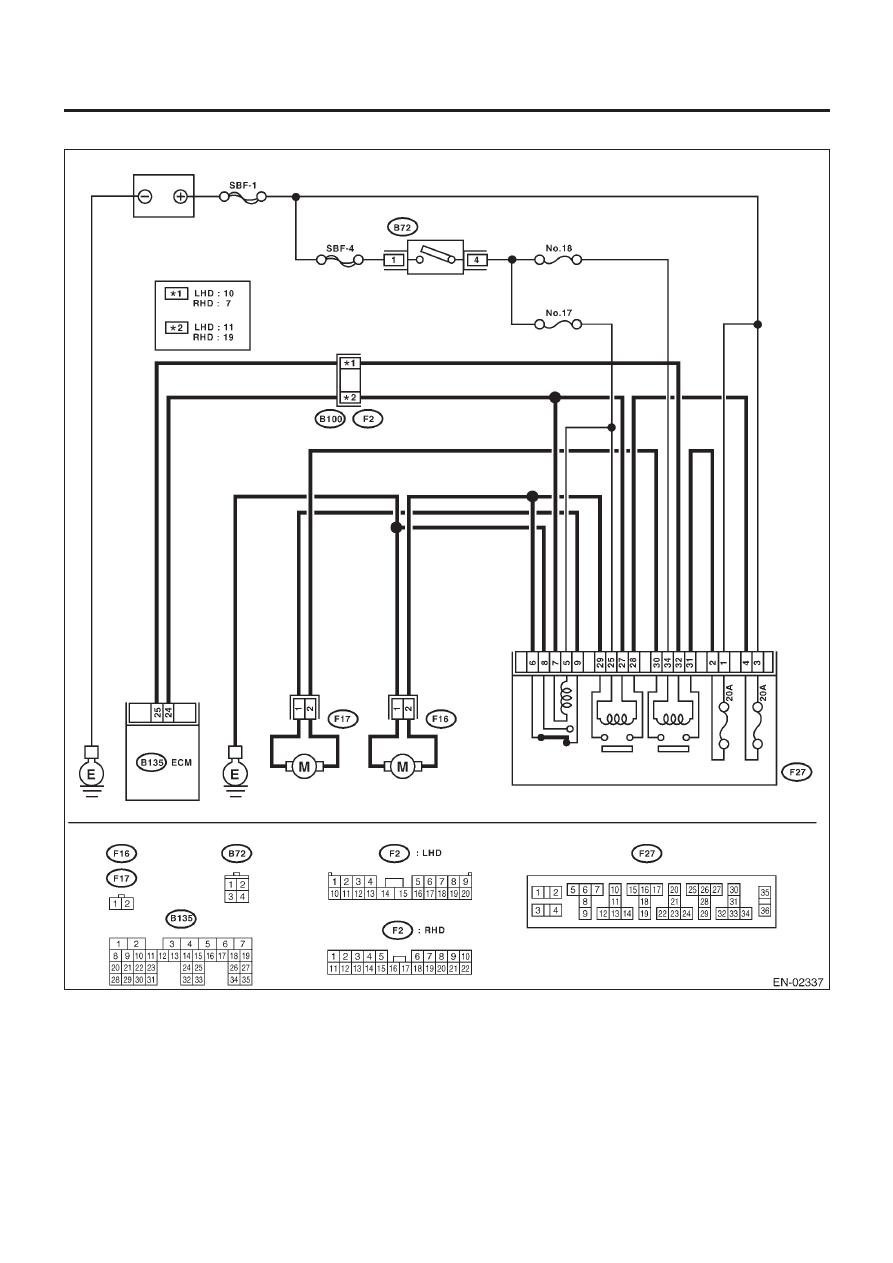

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

Держатель реле кондиционера воздуха

Реле
режимов
вентилятора

Реле
главного
вентилятора

Реле вспомо-
гательного
вентилятора

Мотор

главного

вентилятора

Мотор

вспомогательного

вентилятора
