Subaru Forester (2004 год). Руководство - часть 235

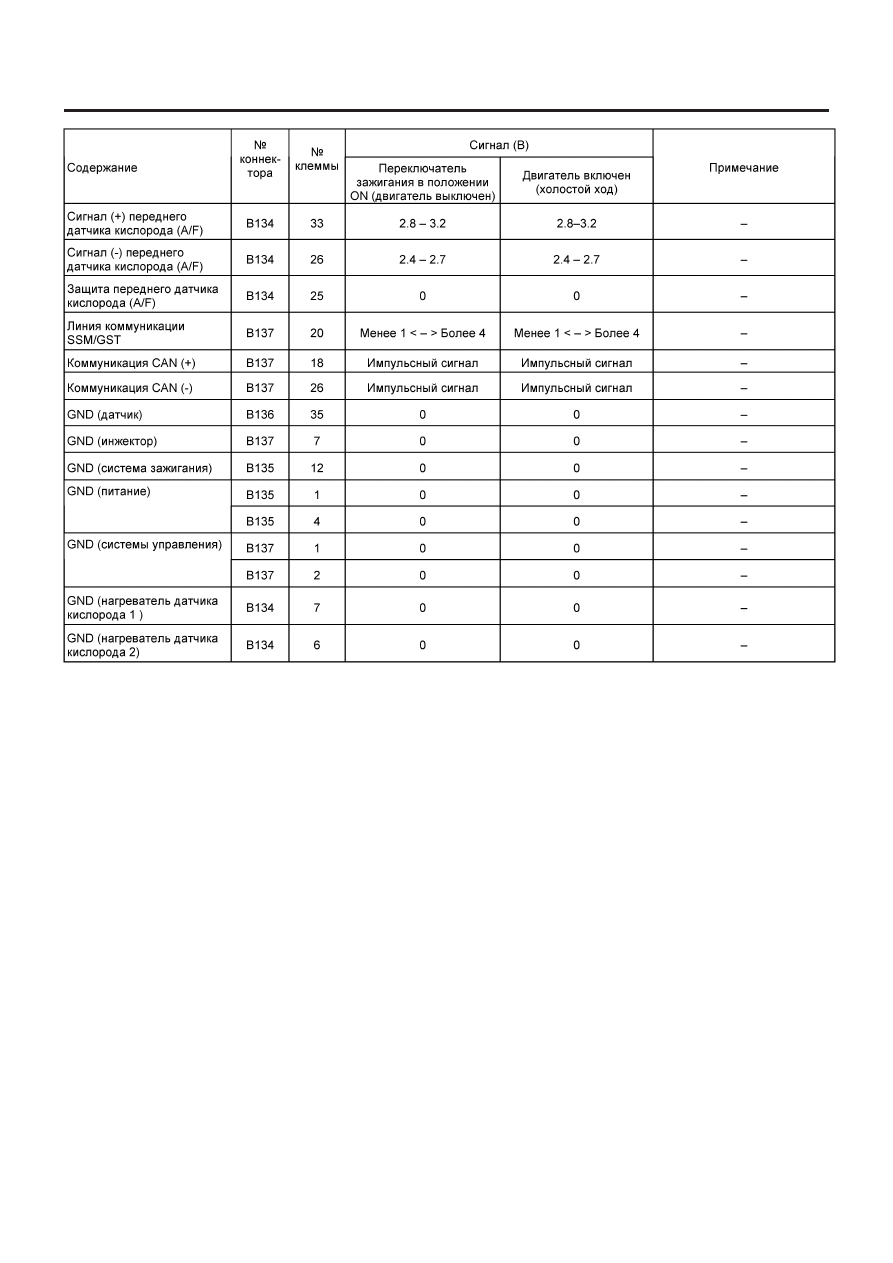

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4DOTC)-26

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДАННЫЕ СОСТОЯНИЯ ДВИГАТЕЛЯ

EN(H4DOTC)-27

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

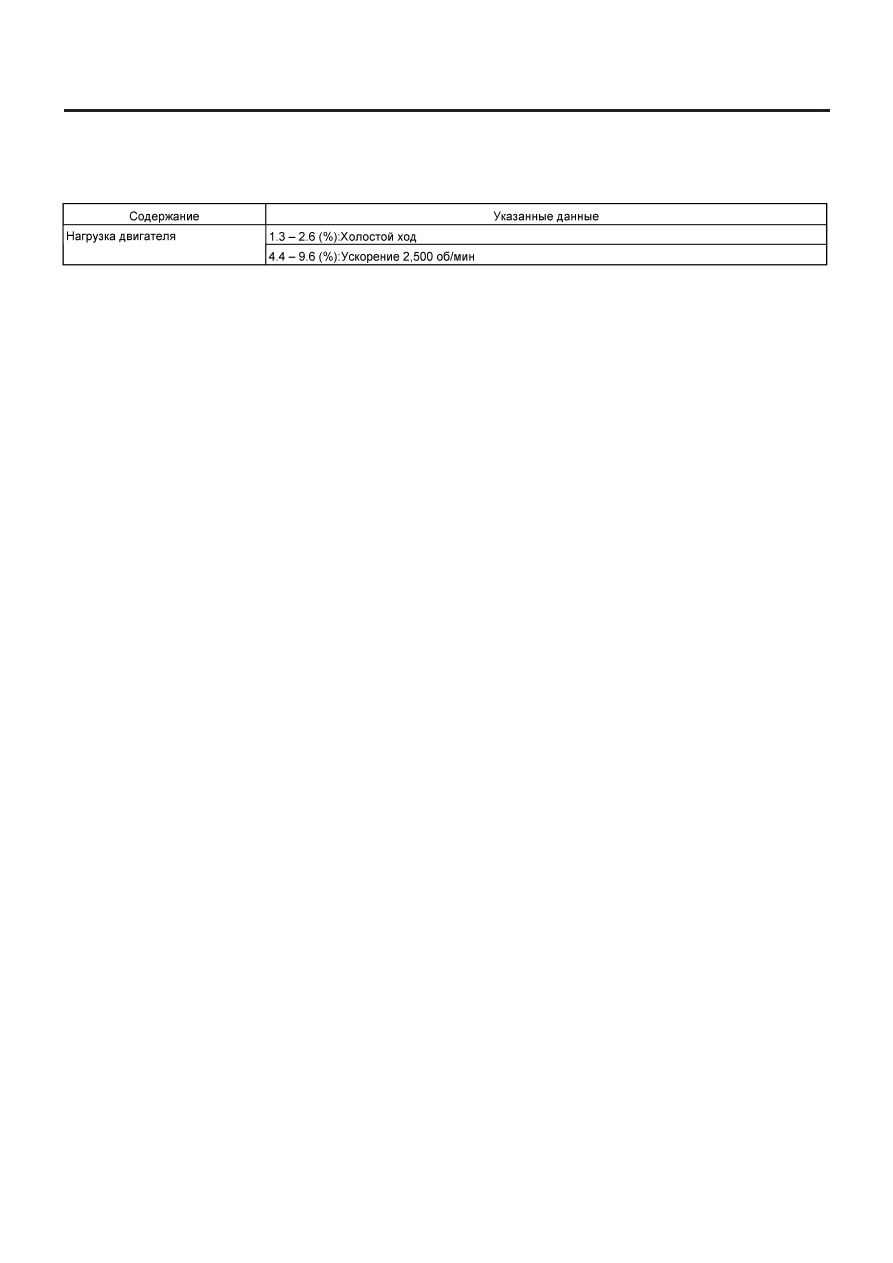

6. Данные состояния двигателя

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Условие измерения:
• После прогревания двигателя.
• Рычаг переключения передач в нейтральном положении.
• A/C выключен.
• Все дополнительные переключатели выключены.

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (TCM)

EN(H4DOTC)-28

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7. Сигнал I/O Модуля Управления Трансмиссией (TCM)

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

<См. 4AT(H4SO)-12, Сигнал I/O Модуля Управления Трансмиссией (TCM).>

КОННЕКТОР СВЯЗИ ДАННЫХ

EN(H4DOTC)-29

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

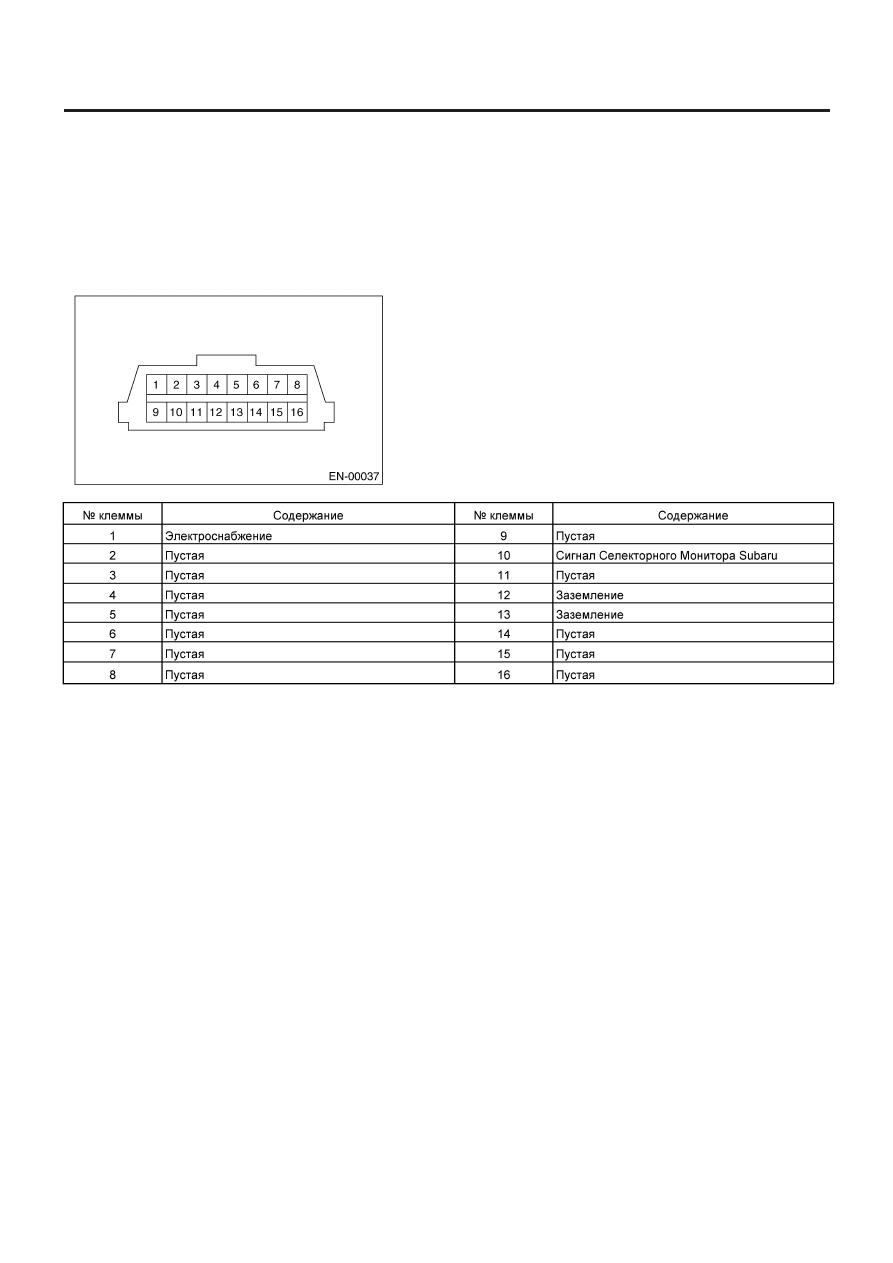

8. Коннектор связи данных

A:  ПРИМЕЧАНИЕ

Этот коннектор используется как для инструментов общего сканирования OBD-II, так и для Селекторного Монитора Subaru.

ОСТОРОЖНО:
Не подсоединяйте никаких других сканирующих инструментов, кроме инструментов общего сканирования  OBD-II и Се-
лекторного Монитора Subaru, иначе может быть повреждена цепь для Селекторного Монитора Subaru.
