БЛОК ЦИЛИНДРОВ

ME(H4DOTC)-98

МЕХАНИКА

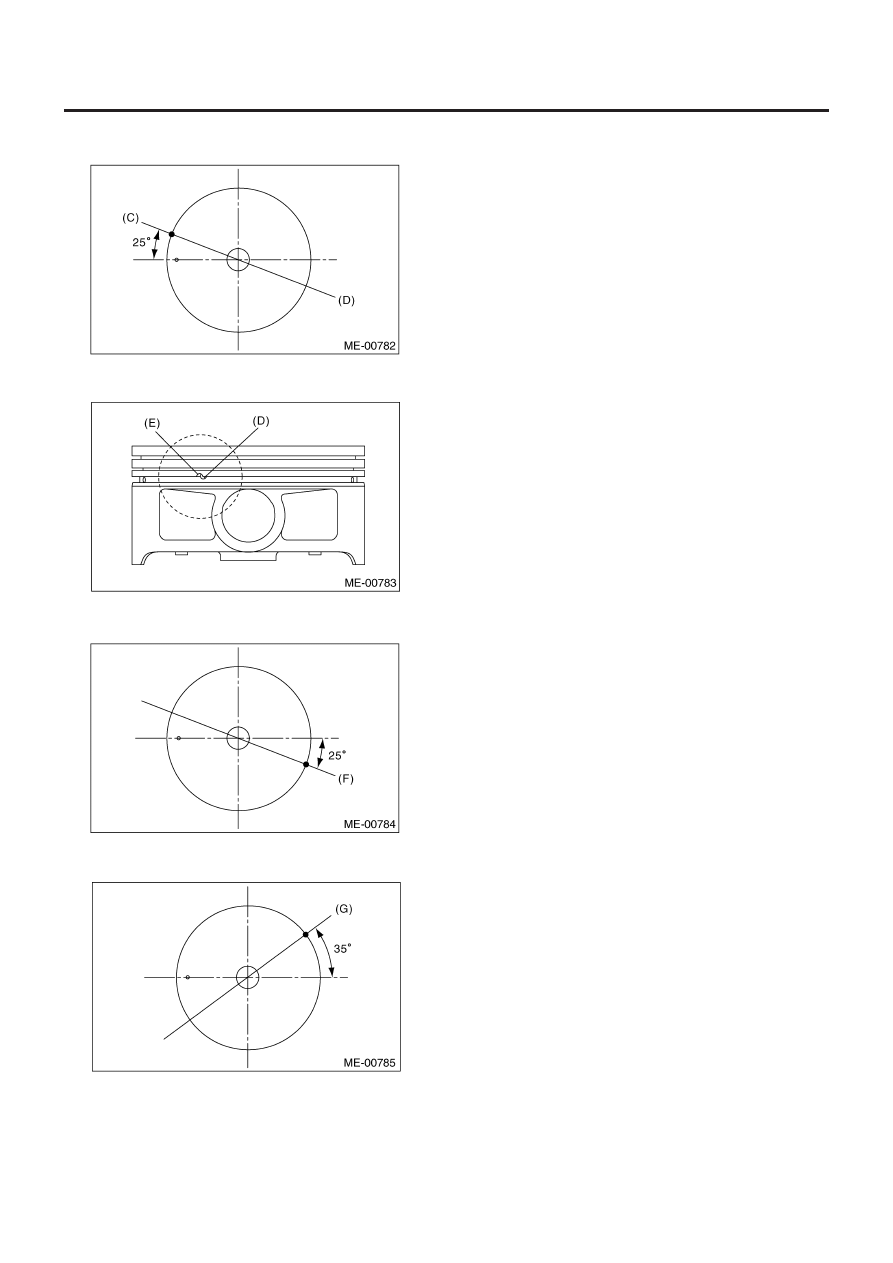

15) Установите разрыв верхней рельсы в (C), как показано на
рисунке.

16) Выровняйте стоппер верхней рельсы (D) с боковым от-
верстием на поршне (E).

17) Установите разрыв расширителя в (F), как показано на ри-
сунке.

18) Установите разрыв нижней рельсы в (G), как показано на
рисунке.

ПРИМЕЧАНИЕ:
• Следите за тем, чтобы разрывы колец не были направлены
в одну и ту же сторону.
• Убедитесь в том, что разрывы колец не находятся в районе
юбки поршня.

БЛОК ЦИЛИНДРОВ

ME(H4DOTC)-99

МЕХАНИКА

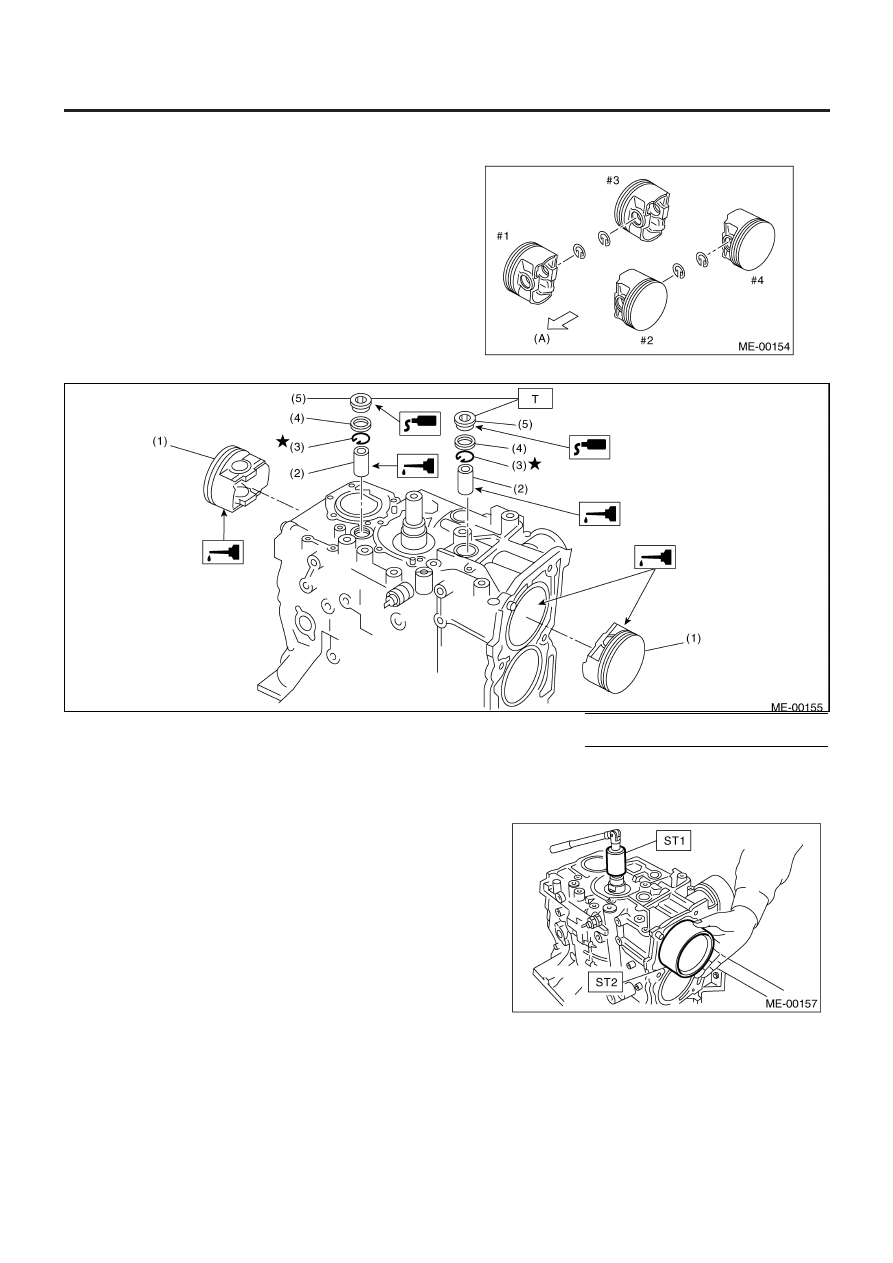

19) Установите пружинное кольцо.
Установите пружинные кольца в отверстия поршней, распо-
ложенные напротив сервисных отверстий в блоке цилиндров,
при установке всех поршней в соответствующие цилиндры.

ПРИМЕЧАНИЕ:
Используйте новые пружинные кольца.

(А) Перед

20) Установка поршня:

(1) Поверните блок цилиндров так, чтобы сторона поршней

#1 и #2 смотрела вверх.

(2) При помощи ST1, поверните коленвал так, чтобы со-

единительные штоки #1 и #2 встали в нижнюю мертвую
точку.

ST1

499987500

КЛЮЧ КОЛЕНВАЛА

(3) Нанесите моторное масло на поршни и цилиндры, за-

тем вставьте поршни в их цилиндры при помощи ST2.

ST2

498747300

НАПРАВЛЯЮЩАЯ ПОРШНЯ

(1) Поршень
(2) Поршневой палец
(3) Пружинное кольцо

(4) Прокладка
(5) Заглушка сервисного отверстия

Момент затяжки: Н•м (кгс-м, ft-lb)

T:   70 (7.1, 51.4)

БЛОК ЦИЛИНДРОВ

ME(H4DOTC)-100

МЕХАНИКА

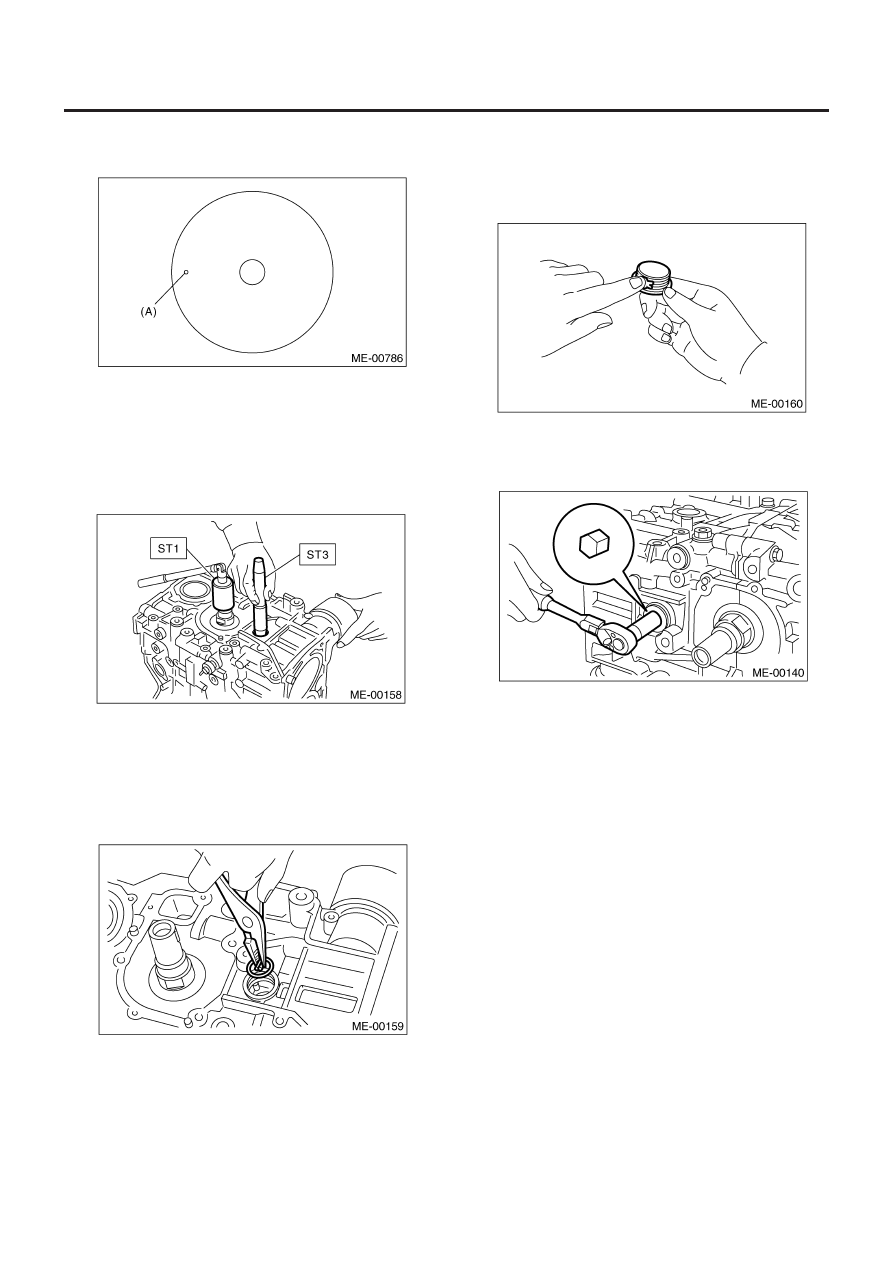

ПРИМЕЧАНИЕ:
Передняя отметка поршня должна смотреть на переднюю
часть двигателя.

(А) Передняя отметка

21) Установка поршневого пальца:

(1) Нанесите моторное масло на ST3.
(2) Вставьте ST3 в сервисное отверстие, чтобы выровнять

отверстие поршневого пальца с маленьким кольцом
соединительного штока.

ST3

499017100

НАПРАВЛЯЮЩАЯ  ПОРШНЕВОГО
ПАЛЬЦА

(3) Нанесите моторное масло на поршневой палец, затем

вставьте поршневой палец в поршень и соединитель-
ный шток через сервисное отверстие.

(4) Установите пружинное кольцо  с помощью плоскогуб-

цев с тонкими концами.

ПРИМЕЧАНИЕ:
Используйте новые пружинные кольца.

(5) Нанесите жидкий уплотнитель вокруг заглушки сервис-

ного отверстия.

Жидкий уплотнитель:

№ 004403007

THREE BOND 1215 или эквивалент

(6) Установите заглушку сервисного отверстия и прокладку.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

БЛОК ЦИЛИНДРОВ

ME(H4DOTC)-101

МЕХАНИКА

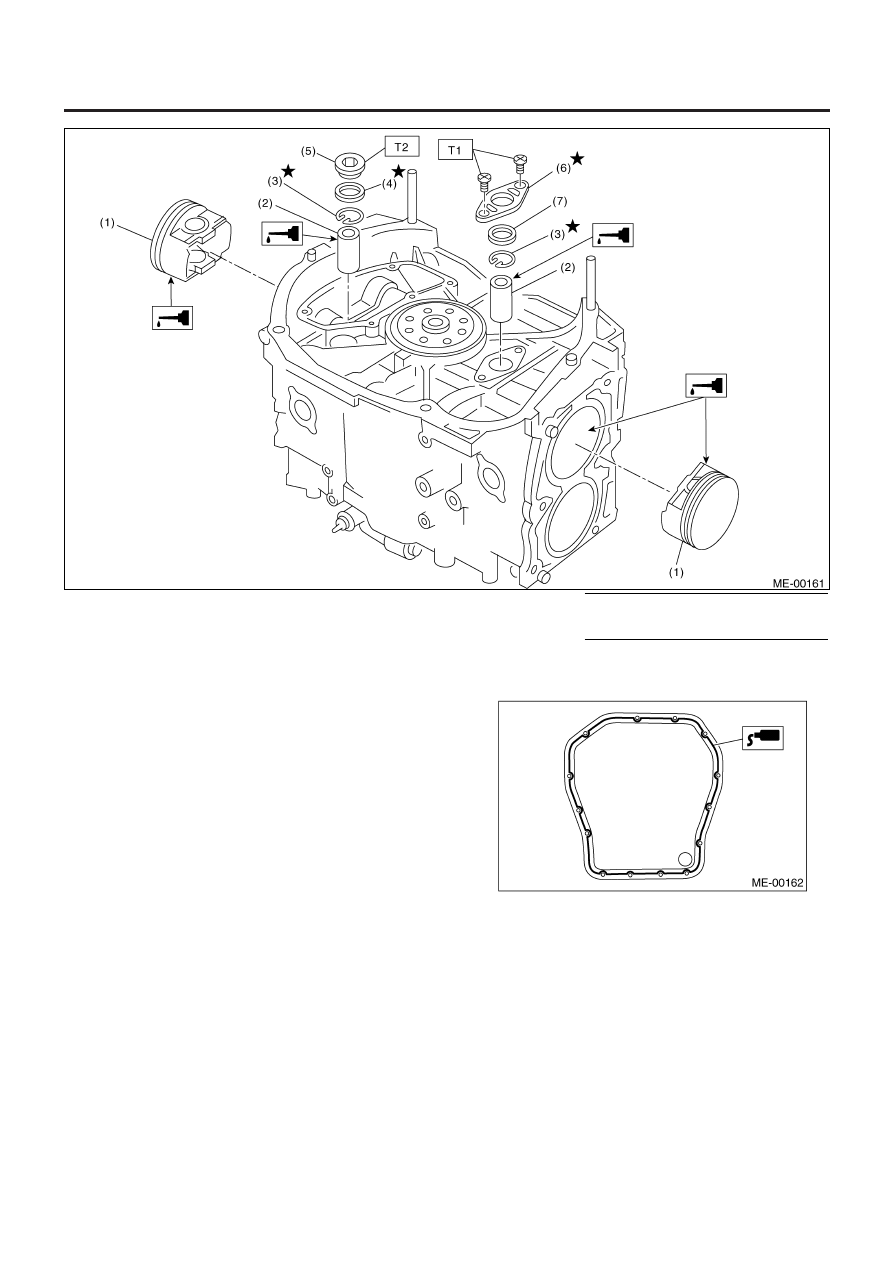

(7) Поверните блок цилиндров так, чтобы сторона поршней

#3 и #4 смотрела вверх. С помощью тех же процедур,
что и для цилиндров #1 и #2, установите поршни и
поршневые пальцы.

22) Установите водяную трубку.
23) Установите лист водоотделителя.

Момент затяжки:

6.4 Н•м  (0.65 кгс-м, 4.7 ft-lb)

24) Установите масляную сетку и уплотнительное кольцо

Момент затяжки:

10 Н•м (1.0 кгс-м, 7 ft-lb)

25) Установите опору масляной сетки.
26) Нанесите жидкий уплотнитель на сопрягающиеся поверх-
ности, затем установите поддон картера.

Жидкий уплотнитель:

№ 004403007

THREE BOND 1215 или эквивалент

Момент затяжки:

5 Н•м (0. 5 кгс-м, 3.6 ft-lb)

(1) Поршень
(2) Поршневой палец
(3) Пружинное кольцо
(4) Прокладка

(5) Заглушка сервисного отверстия
(6) Крышка сервисного отверстия
(7) Уплотнительное кольцо

Момент: Н•м (кгс-м, ft-lb)

T1:    6.4 (0.65, 4.7)
T2:    70 (7.1, 51.4)
