БЛОК ЦИЛИНДРОВ

ME(H4DOTC)-94

МЕХАНИКА

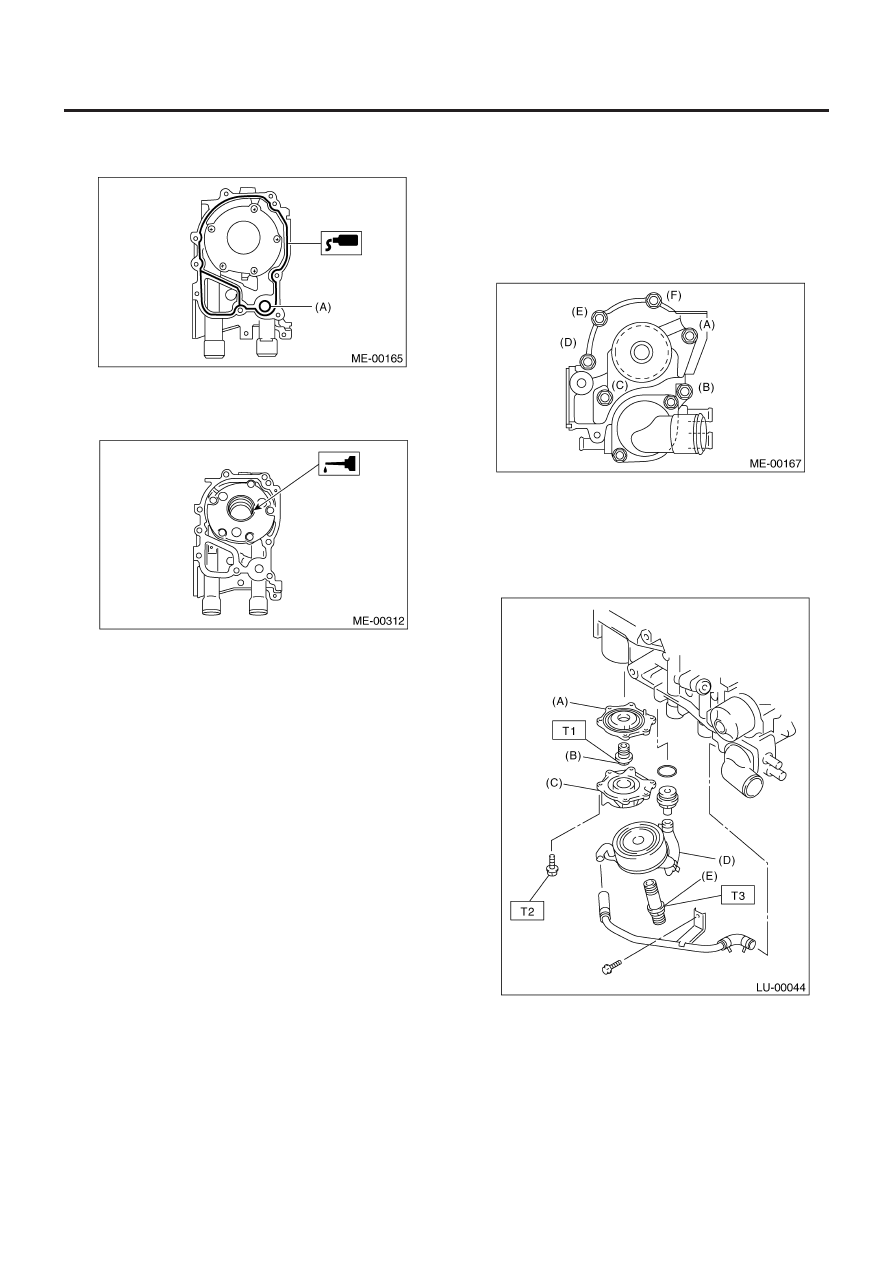

Жидкий уплотнитель:

№. 004403007

THREE BOND 1215 или эквивалент

(A)   Уплотнительное кольцо

(3) Нанесите моторное масло на внутреннюю поверхность

сальника.

(4) Установите масляный насос на блок цилиндров. Следи-

те за тем, чтобы не повредить сальник во время уста-
новки.

Момент затяжки:

6.4 Н•м (0.65 кгс-м, 4.7 ft-lb)

ПРИМЕЧАНИЕ:
• При установке масляного насоса не забудьте поставить уп-
лотнительное кольцо и сальник.
• Выровняйте плоскую поверхность внутреннего ротора мас-
ляного насоса с коленвалом до установки.

30) Установите водяной насос и прокладку.

Момент затяжки:

Первая: 12 Н•м (1.2 кгс-м, 8.7 ft-lb)
Вторая: 12 Н•м (1.2 кгс-м, 8.7 ft-lb)

ПРИМЕЧАНИЕ:
• Используйте новую прокладку.
• При установке водяного насоса затяните болты в два этапа
в алфавитном порядке, как показано на рисунке.

31) Установите обходную водяную трубку на отопитель.
32) Установите масляный охладитель.

Момент затяжки:

Т1: 45 Н•м (4.6 кгс-м, 33 ft-lb)
Т2: 6.4 Н•м (0.65 кгс-м, 4.7 ft-lb)
T3: 54 Н•м (5.3 кгс-м, 39 ft-lb)

(A) Адаптер (1)
(B) Коннектор адаптера
(C) Адаптер (2)
(D) Масляный охладитель
(E) Коннектор масляного охладителя

БЛОК ЦИЛИНДРОВ

ME(H4DOTC)-95

МЕХАНИКА

33) Установите масляный фильтр с помощью ST.
<См. LU(H4SO)-23, УСТАНОВКА, Фильтр моторного масла.>
34) Установите водяную обводную трубку между масляным
охладителем и водяным насосом.
35) Установите водяную трубку.

ПРИМЕЧАНИЕ:
Всегда используйте новое уплотнительное кольцо.

36) Установите устройство головки цилиндра. <См.
ME(H4DOTC)-76, УСТАНОВКА, Головка цилиндра.>
37) Установите направляющую измерителя уровня масла, за-
тем затяните прикрепляющий болт (сторона LH).
38) Установите крышку коромысла.
39) Установите колесо коленвала.   <См. ME(H4DOTC)-68,
УСТАНОВКА,      Колесо коленвала.>

40) Установите колесо распредвала.    <См. ME(H4DOTC)-67,
УСТАНОВКА,     Колесо распредвала.>
41) Установите зубчатый ремень.   <См. ME(H4DOTC)-60,   УС-
ТАНОВКА,  Зубчатый ремень.>
42) Установите крышку зубчатого ремня.    <См. ME(H4DOTC)-
57,   УСТАНОВКА, Крышка зубчатого ремня.>
43) Установите шкив коленвала.    <См. ME(H4DOTC)-55,    УС-
ТАНОВКА, Шкив коленвала.>
44) Установите скобы генератора и компрессора  A/C  на го-
ловку цилиндра.
45) Установите клиновидный ремень. <См. ME(H4DOTC)-52,
УСТАНОВКА, Клиновидный ремень.>
46) Установите впускной коллектор. <См. FU(H4DOTC)-17,
УСТАНОВКА,    Впускной коллектор.>

2. МОДЕЛЬ 2.0 L

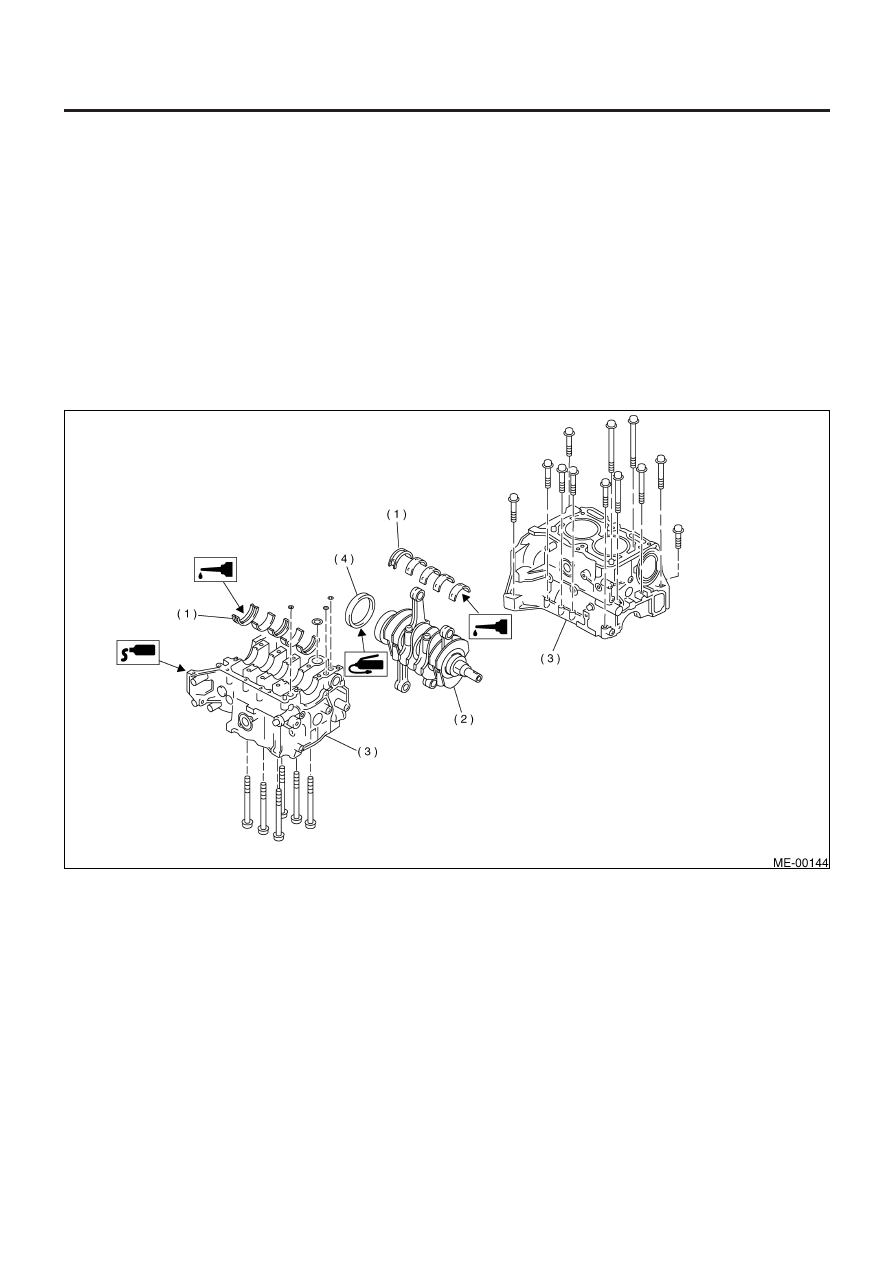

(1) Подшипник коленвала
(2) Коленвал

(3) Блок цилиндров

(4) Задний сальник

БЛОК ЦИЛИНДРОВ

ME(H4DOTC)-96

МЕХАНИКА

1) До установки удалите масло с сопряженных поверхностей
подшипника и блока цилиндров. Также нанесите моторное
масло на стержни коленвала.
2) Установите подшипники коленвала на блок цилиндров, на-
несите слой моторного масла на подшипники коленвала и ус-
тановите коленвал на блок #2 и #4 цилиндров.
3) Нанесите жидкий уплотнитель на сопряженную поверх-
ность блока #1 и #3 цилиндров и установите ее на блок #2 и
#4 цилиндров.

Жидкий уплотнитель:

№ 004403007

THREE BOND 1215 или эквивалент

ПРИМЕЧАНИЕ:
Не допускайте попадания жидкого уплотнителя в пазы кольце-
вых уплотнителей, смазочные канавки, пазы подшипников и т.д.

4) Нанесите слой моторного масла на шайбы и резьбу болтов.

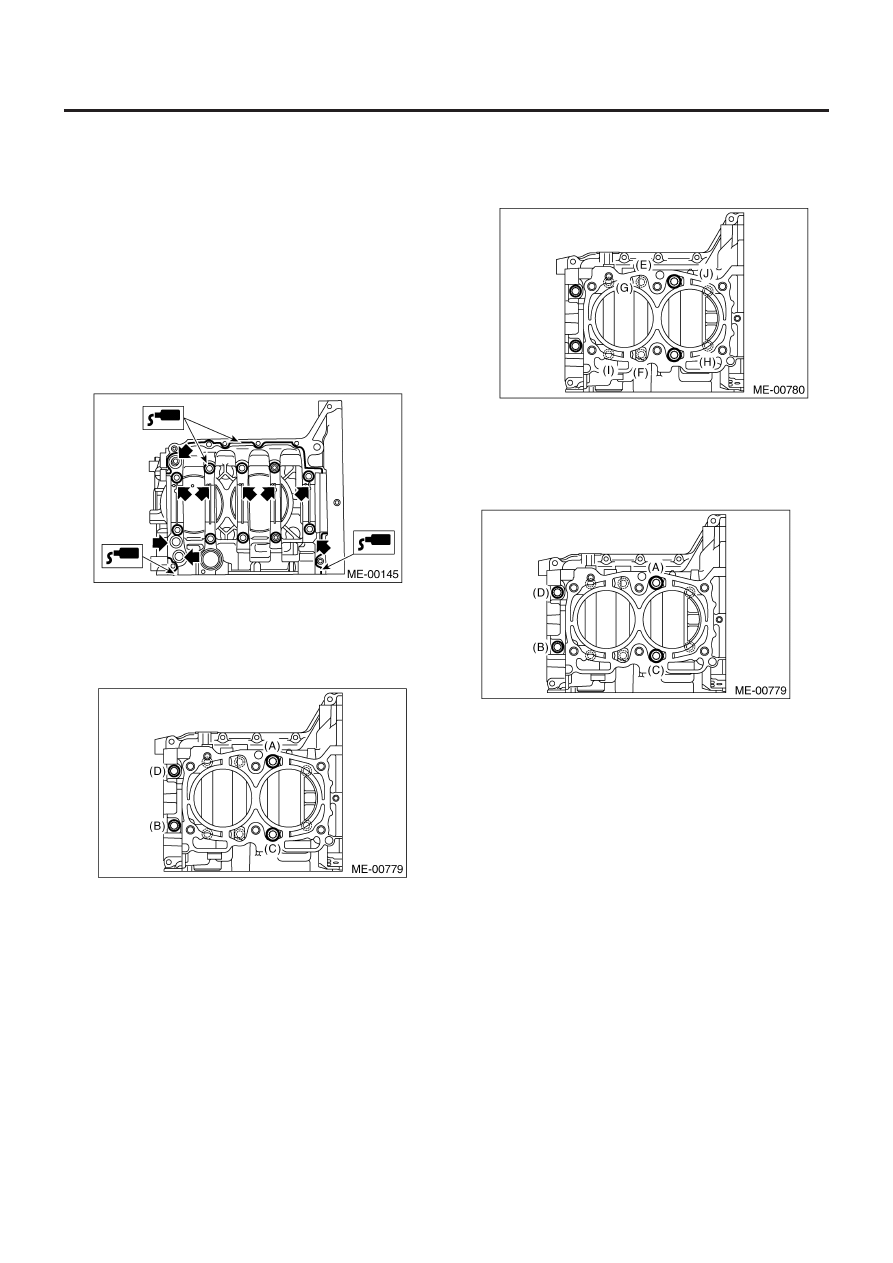

5) Затяните 10 мм соединительные болты блока цилиндров в
алфавитном порядке, как показано на рисунке (сторона LH).

Момент затяжки:

10 Н•м (1.0 кгс-м, 7.2 ft-lb)

6) Затяните 10 мм соединительные болты блока цилиндров в
алфавитном порядке, как показано на рисунке (сторона RH).

Момент затяжки:

10 Н•м (1.0 кгс-м, 7.2 ft-lb)

7) Далее затяните болты на стороне LH (A – D) в алфавитном
порядке.

Момент затяжки:

(A), (С): 20 Н•м (2.0 кгс-м, 14.8 ft-lb)
(В), (D)  15 Н•м (1.5 кгс-м, 10.8 ft-lb)

8) Далее затяните болты на стороне RH (E – J) в алфавитном
порядке.

БЛОК ЦИЛИНДРОВ

ME(H4DOTC)-97

МЕХАНИКА

Момент затяжки:

(E), (F), (G), (H): 20 Н•м (2.0 кгс-м, 14.8 ft-lb)
(H), (J)  18 Н•м (1.8 кгс-м, 13.3 ft-lb)

9) Далее затяните болты на стороне LH (A – D) на 90° в алфа-
витном порядке.

10) Далее затяните болты на стороне RH (E – J) на 90° в алфа-
витном порядке.

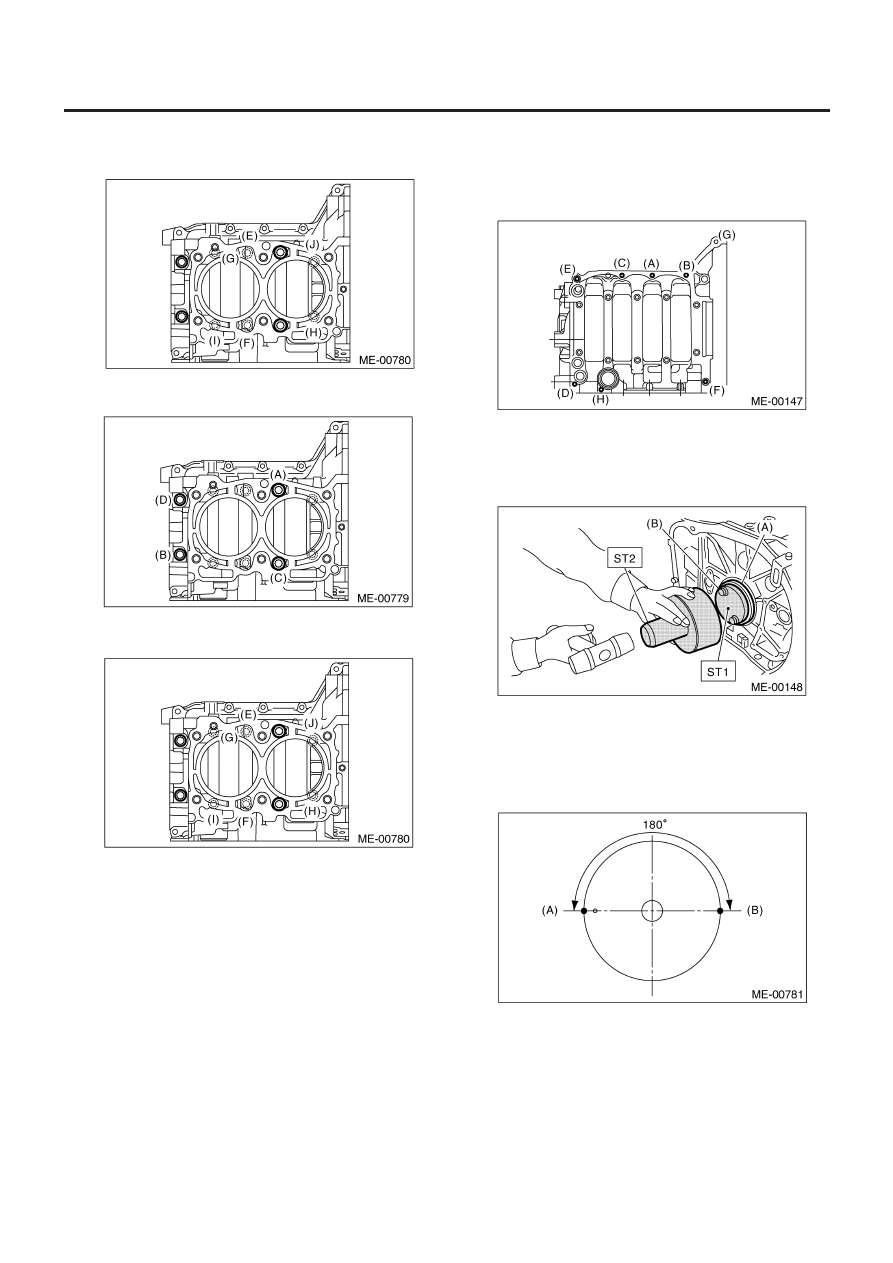

11) Затяните 8 мм и 6 мм соединительные болты блока ци-
линдров в алфавитном порядке, как показано на рисунке.

Момент затяжки:

(A) – (G): 25 Н•м (2.5 кгс-м, 18.1 ft-lb)
(H): 6.4 Н•м (0.65 кгс-м, 4.7 ft-lb)

12) Установите задний сальник с помощью ST1 и ST2.
ST1

499597100

НАПРАВЛЯЮЩАЯ САЛЬНИКА
КОЛЕНВАЛА

ST2

499587200

УСТАНОВЩИК САЛЬНИКА
КОЛЕНВАЛА

(C) Задний сальник
(D) Крепежный болт маховика

13) Установите разрыв верхнего кольца в (A) или (B), как по-
казано на рисунке.
14) Установите разрыв второго кольца на 180° от обратной
стороны разрыва верхнего кольца.
