ОБЩЕЕ ОПИСАНИЕ

IN(H4DOTC)-14

ВПУСК (ВСАСЫВАНИЕ)

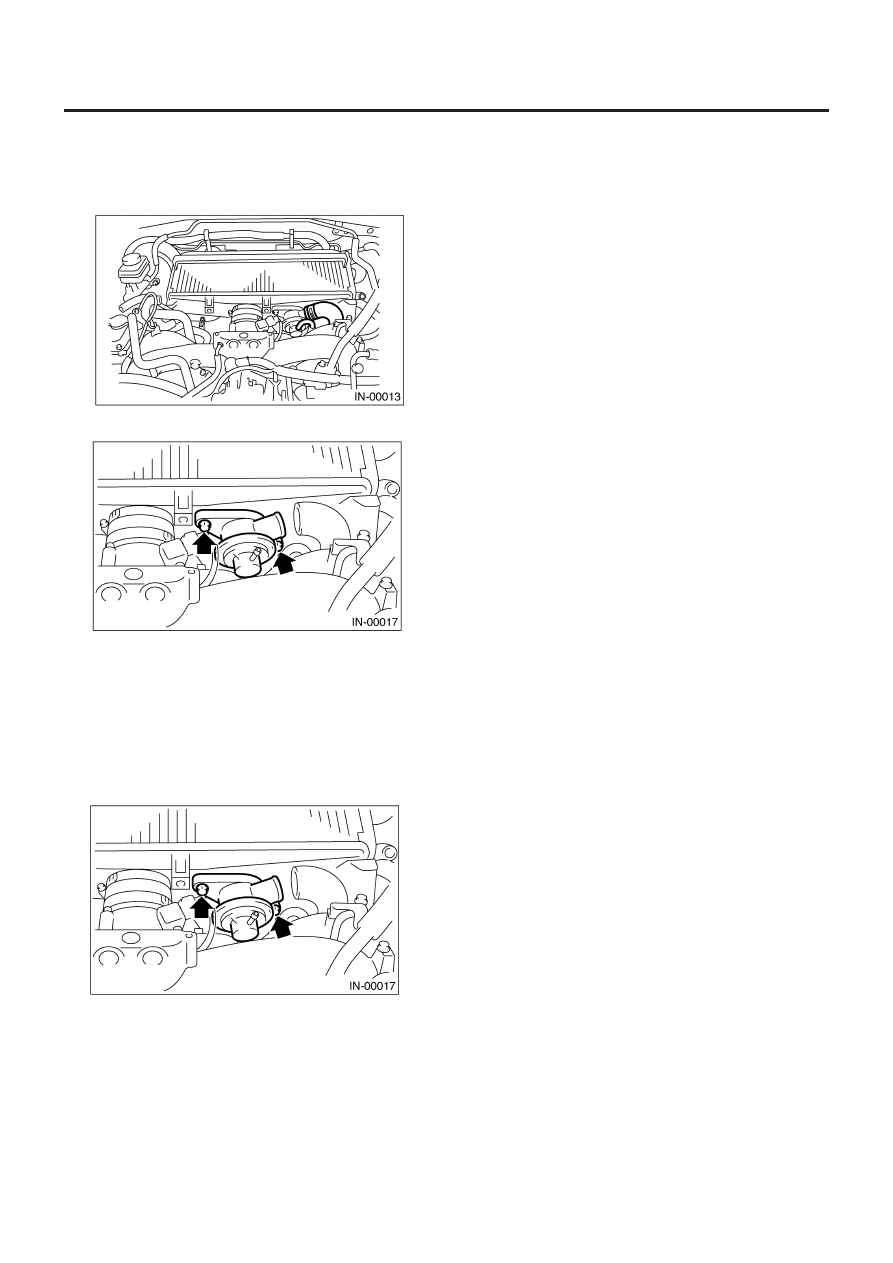

7. Воздушный обводной клапан

A:  ДЕМОНТАЖ

1) Отсоедините воздушные обводные шланги от интеркулера.

2) Снимите обходной воздушный клапан с интеркулера.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Правильно установите кольцевой уплотнитель.

Момент затяжки:

16 Н•м (1.6 кгс-м, 11.6 ft-lb)

КАМЕРА РЕЗОНАТОРА

IN(H4DOTC)-15

ВПУСК (ВСАСЫВАНИЕ)

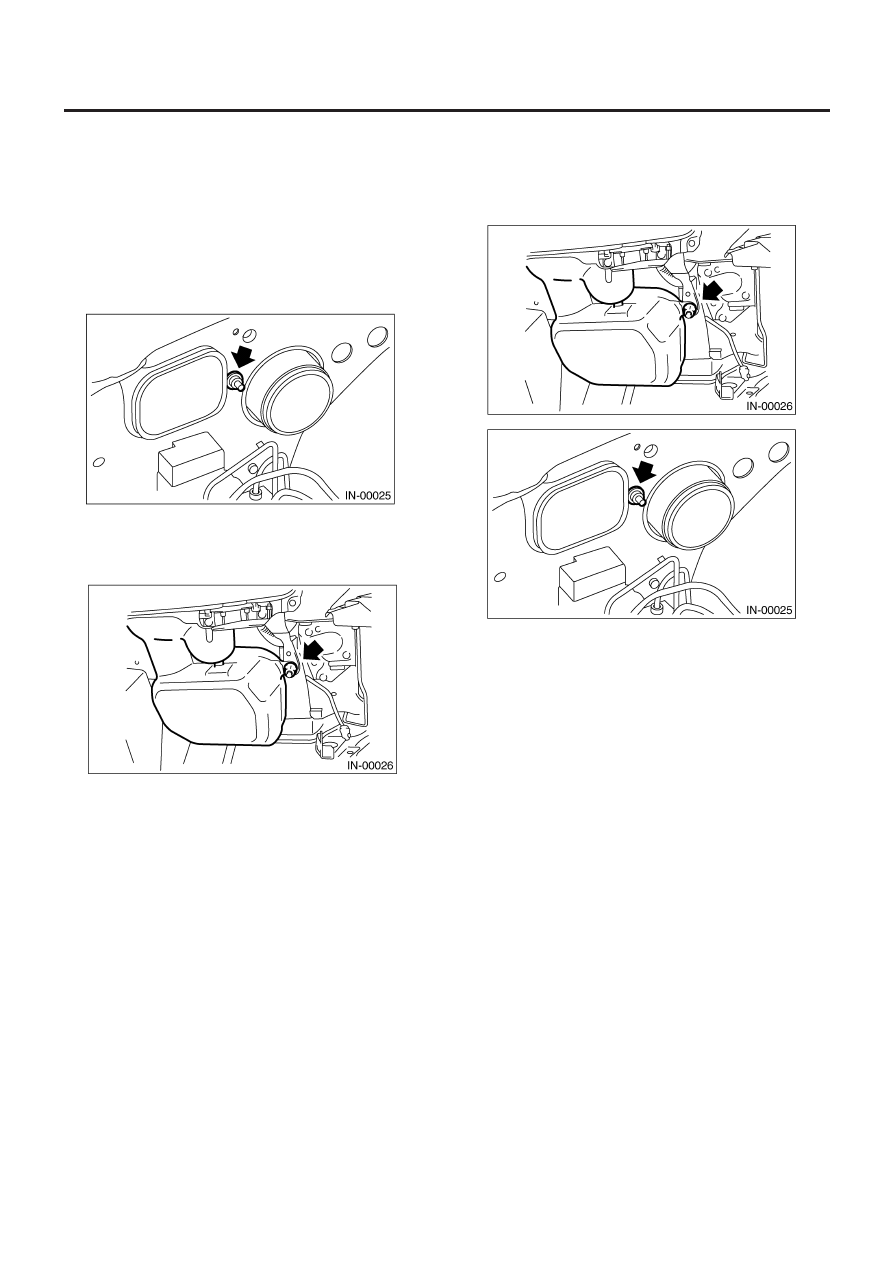

8. Камера резонатора

A:  ДЕМОНТАЖ

1) Установите автомобиль на подъемник.
2) Снимите патрубок забора воздуха. <См. IN(H4DOTC)-8,
ДЕМОНТАЖ, Патрубок забора воздуха.>
3) Снимите нижний корпус воздушного фильтра.
<См.IN(H4DOTC)-7, ДЕМОНТАЖ, Воздушный фильтр.>
4) Снимите крепежный болт камеры резонатора с правой
стороны отсека двигателя.

5) Снимите переднее правое колесо и поднимите автомобиль.
6) Снимите передний правый щит от грязи.
7) Снимите камеру резонатора с внутренней части переднего
крыла.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

7.5 Н•м (0.76 кгс-м, 5.5 ft-lb)

C: ОСМОТР

Осмотрите на предмет обнаружения трещин
и ослабленных соединений. Убедитесь в том, что в камере
резонатора нет никаких посторонних частиц.
