ОБЩЕЕ ОПИСАНИЕ
FU(H4DOTC)-8
ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

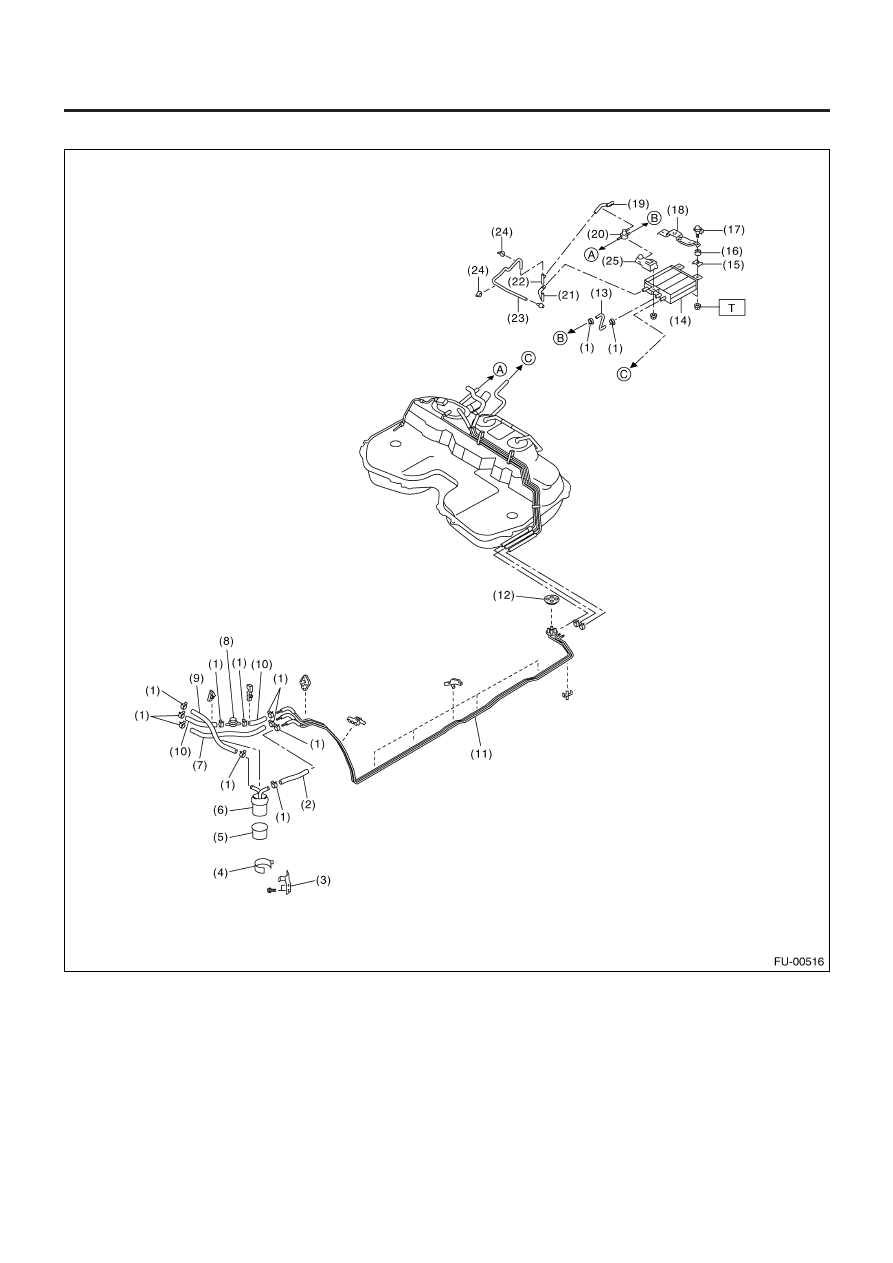

(1) Крышка теплового щита
(2) Лента топливного бака
(3) Протектор LH
(4) Протектор RH
(5) Топливный бак
(6) Прокладка топливного бака
(7) Устройство топливного насоса
(8) Датчик уровня топлива
(9) Прокладка клапана прерывания подачи
топлива
(10) Клапан прерывания подачи топлива
(11) Шланг испарения A
(12) Зажим
(13) Шланг испарения B
(14) Стыковочная трубка
(15) Шланг испарения C
(16) Устройство трубки испарения
(17) Трубка испарения
(18) Шланг возврата топлива A
(19) Шланг струйного насоса
(20) Фиксатор
(21) Быстрый коннектор
(22) Шланг испарения D
(23) Устройство топливной трубки
(24) Шланг возврата топлива B
(25) Шланг испарения E
(26) Прокладка датчика уровня топлива
ниже минимального
(27) Фильтр струйного насоса
(28) Датчик уровня топлива ниже
минимального
(29) Шланг испарения F
(30) Шланг испарения G
Момент затяжки: Н•м (кгс-м, ft-lb)
T1: 4.4 (0.45, 3.3)
T2: 7.4 (0.75, 5.4)
T3: 33 (3.4, 24.3)
