РЕЖИМ ПРИНУДИТЕЛЬНОЙ ПРОВЕРКИ РАБОТЫ КЛАПАНА

EN(H4SO)-46

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

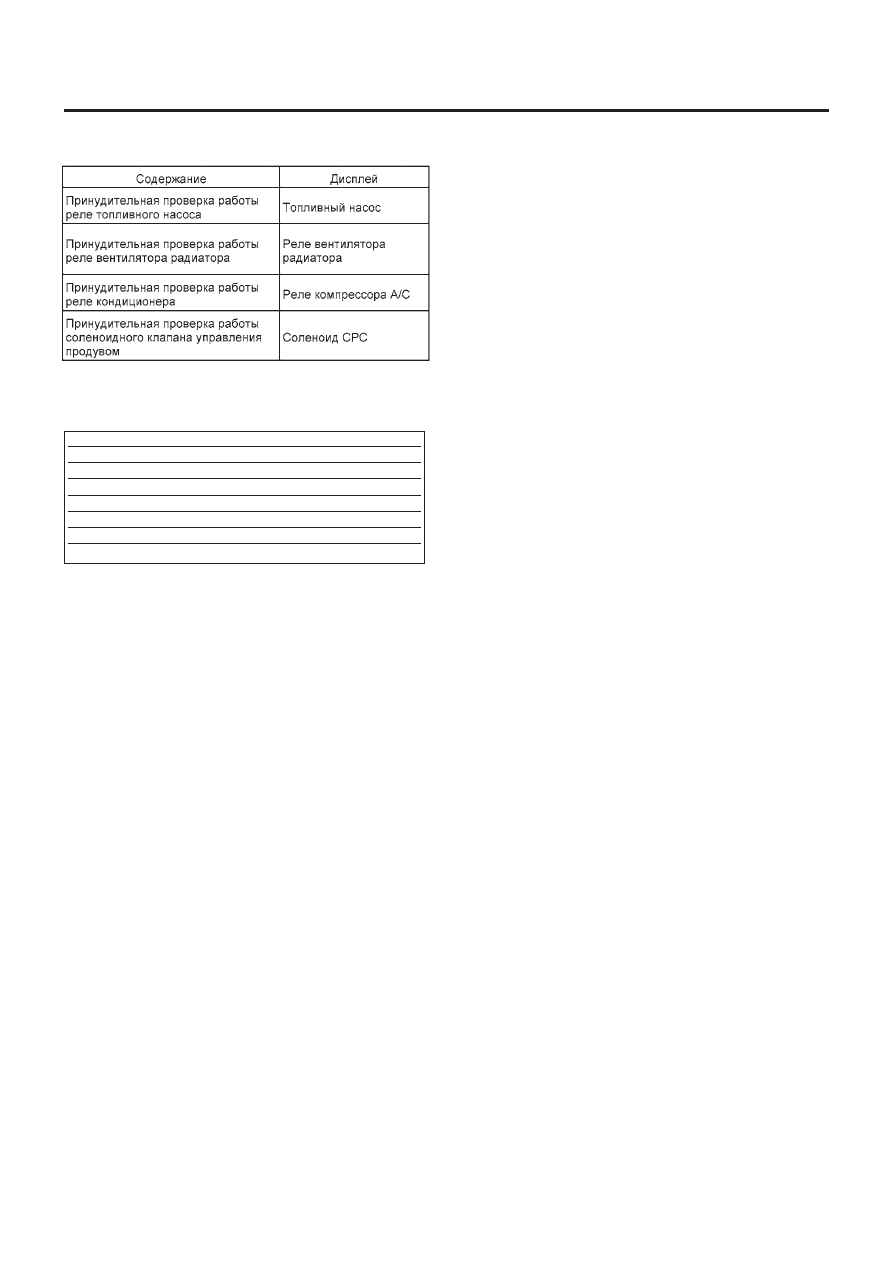

• Список вспомогательных данных приведен в следующей
таблице.

ПРИМЕЧАНИЕ:
• Приведенные ниже детали будут отображены на экране, но
не будут работать, так как они не установлены на автомобиле.

• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

Дисплей

Соленоид ASV

Соленоид FICD

Соленоид переключения давления 1

Соленоид переключения давления 2

Соленоид PCV

Соленоид управления вентиляцией

Соленоид переключения атмосферного давления

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)-47

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: АКТИВИЗАЦИЯ СВЕТОВОГО

ИНДИКАТОРА НЕПОЛАДКИ

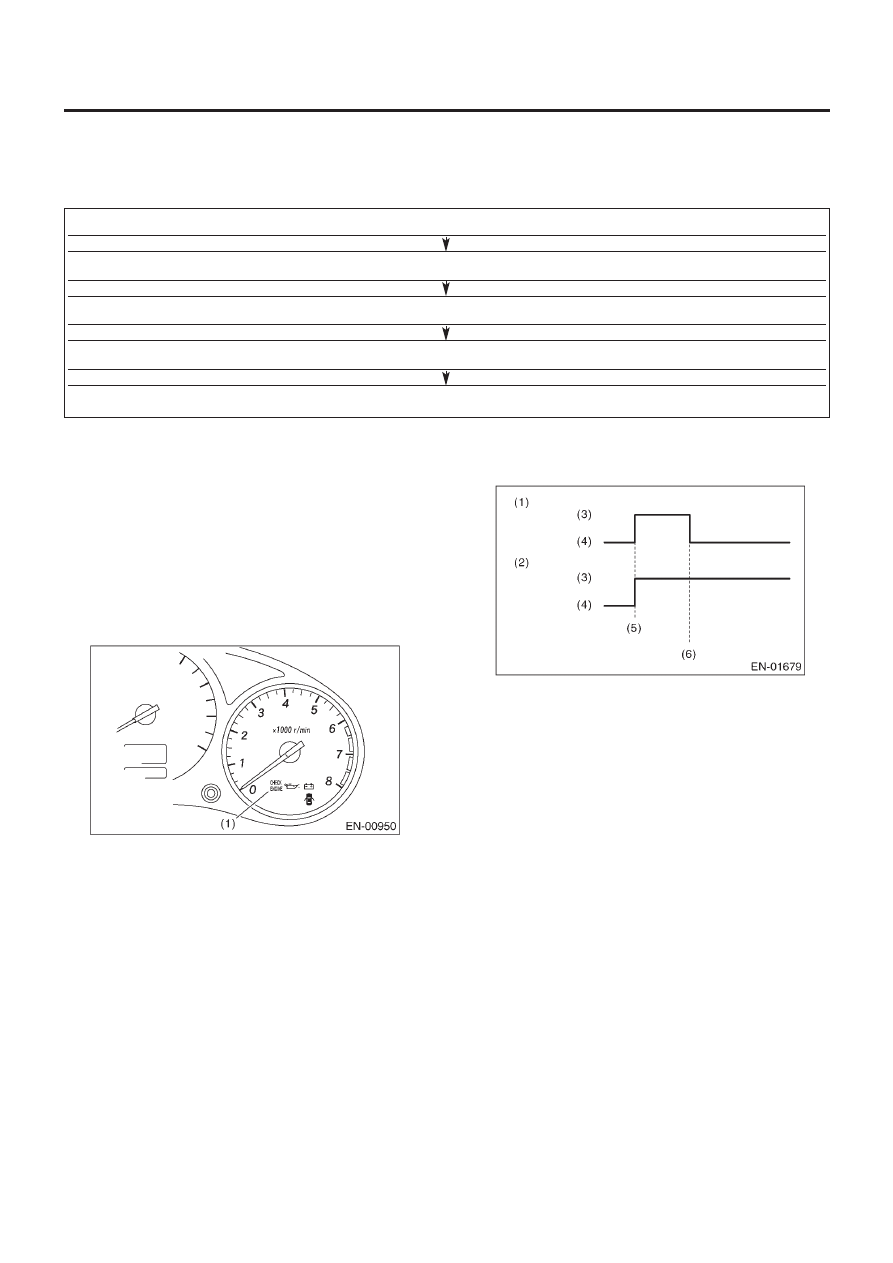

1) Когда зажигание поворачивается в положение ON (двига-
тель выключен), световой индикатор неполадки (A) на комби-
национном приборе загорается.

ПРИМЕЧАНИЕ:
Если световой индикатор неполадки не загорается, осущест-
вите диагностику цепи светового индикатора неполадки или
цепи комбинационного прибора. <См. EN(H4SO)-49, СВЕТО-
ВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ, Световой
индикатор неполадки.>

2) После запуска двигателя световой индикатор неполадки
гаснет. Если нет, то это означает поломку либо двигателя, ли-
бо системы управления выбросами.

(1) Нет поломки
(2) Поломка
(3) ВКЛ
(4) ВЫКЛ
(5) Переключатель зажигания в положении ON
(6) Запуск двигателя

16. Световой индикатор неполадки

A: ПРОЦЕДУРА

1.    Активизация светового индикатора неполадки. <См. EN(H4SO)-47, АКТИВИЗАЦИЯ СВЕТОВОГО ИНДИКАТОРА НЕПОЛАДКИ,
Световой индикатор неполадки.>

2.    Световой индикатор неполадки не загорается. <См. EN(H4SO)-49, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ,
Световой индикатор неполадки.>

3.    Световой индикатор неполадки не гаснет. <См. EN(H4SO)-52, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ГАСНЕТ, Световой ин-
дикатор неполадки.>

4.    Световой индикатор неполадки не мигает. <См. EN(H4SO)-53, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ МИГАЕТ, Световой ин-
дикатор неполадки.>

5.    Световой индикатор неполадки остается мигать. <См. EN(H4SO)-55, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ ОСТАЕТСЯ МИ-
ГАТЬ, Световой индикатор неполадки.>

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)-48

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

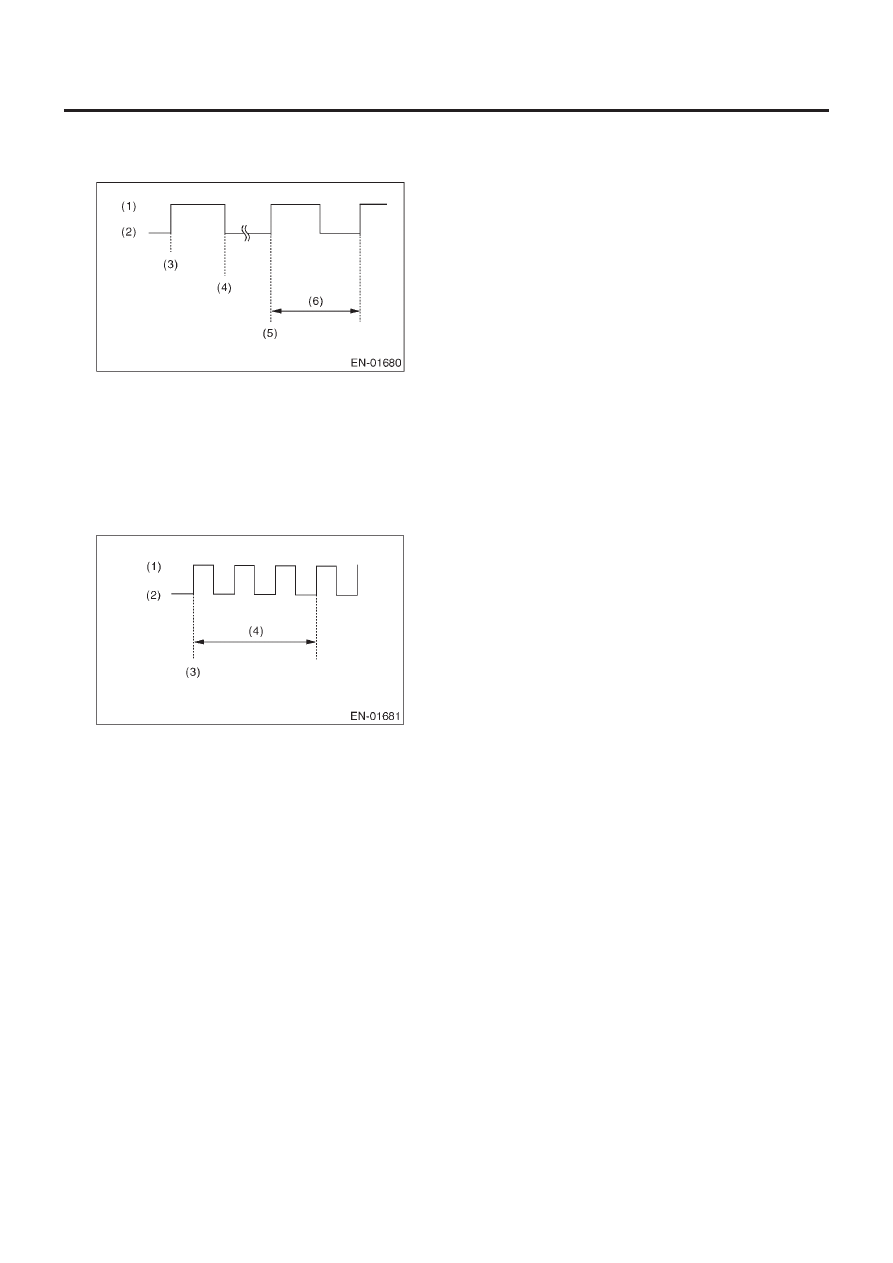

3) Если система диагностики определяет перебой зажигания,
что может повредить катализатор, световой индикатор непо-
ладки будет мигать с частотой 1 Гц.

(1) ВКЛ
(2) ВЫКЛ
(3) Переключатель зажигания в положении ON
(4) Запуск двигателя
(5) Начало неправильного зажигания
(6) 1 секунда

4) Когда зажигание находится в положении ON (двигатель вы-
ключен) или в положении "START" с подсоединенным коннек-
тором тестового режима, световой индикатор неполадки бу-
дет мигать с частотой 3 Гц.

(1) ВКЛ
(2) ВЫКЛ
(3) Переключатель зажигания в положении ON
(4) 1 секунда

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)-49

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ.

ДИАГНОЗ:
Цепь светового индикатора неполадки открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
При повороте зажигания в положение ON (двигатель выключен), световой индикатор неполадки не загорается.

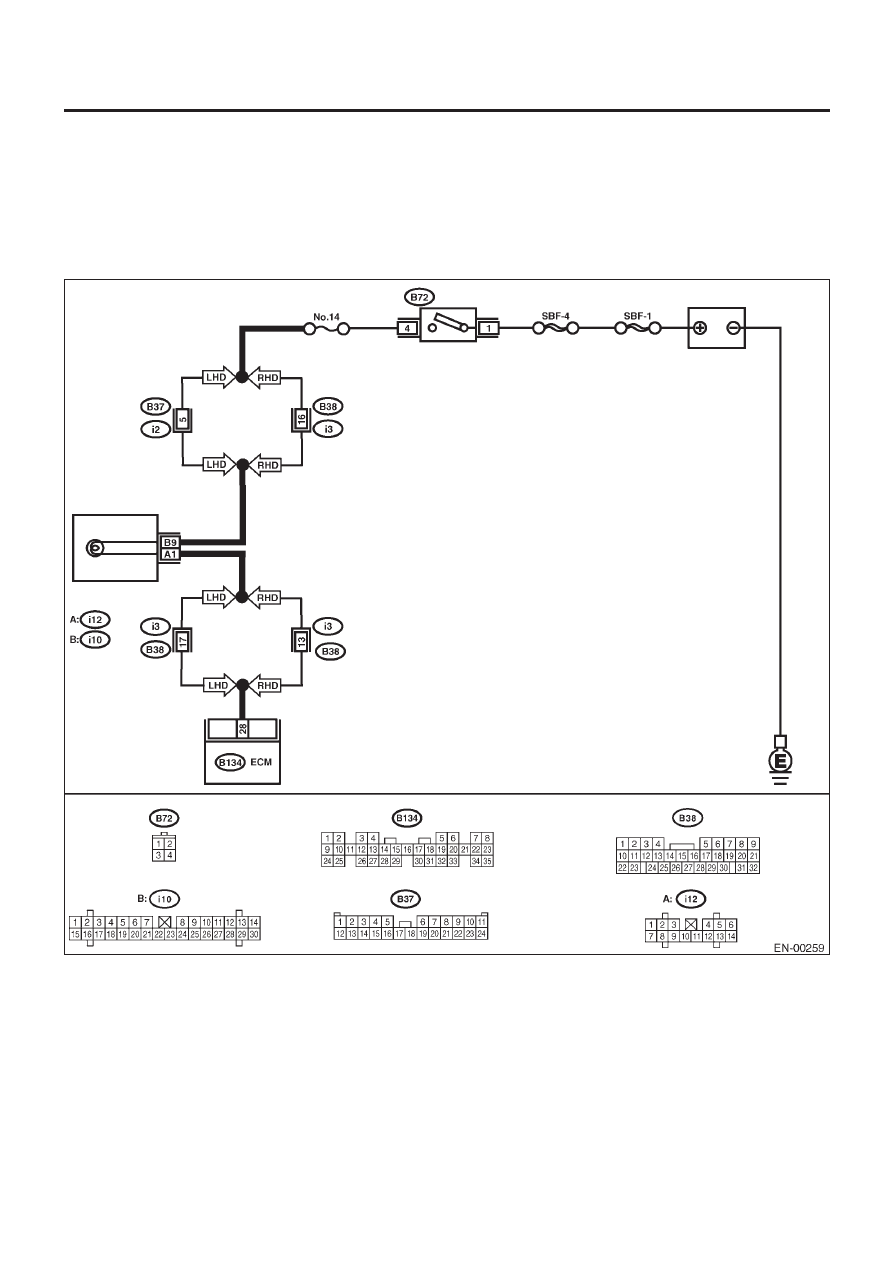

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель зажигания

Аккумулятор
