ЕЗДОВОЙ ЦИКЛ

EN(H4SO)-42

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13. Ездовой цикл

A: ОПЕРАЦИЯ

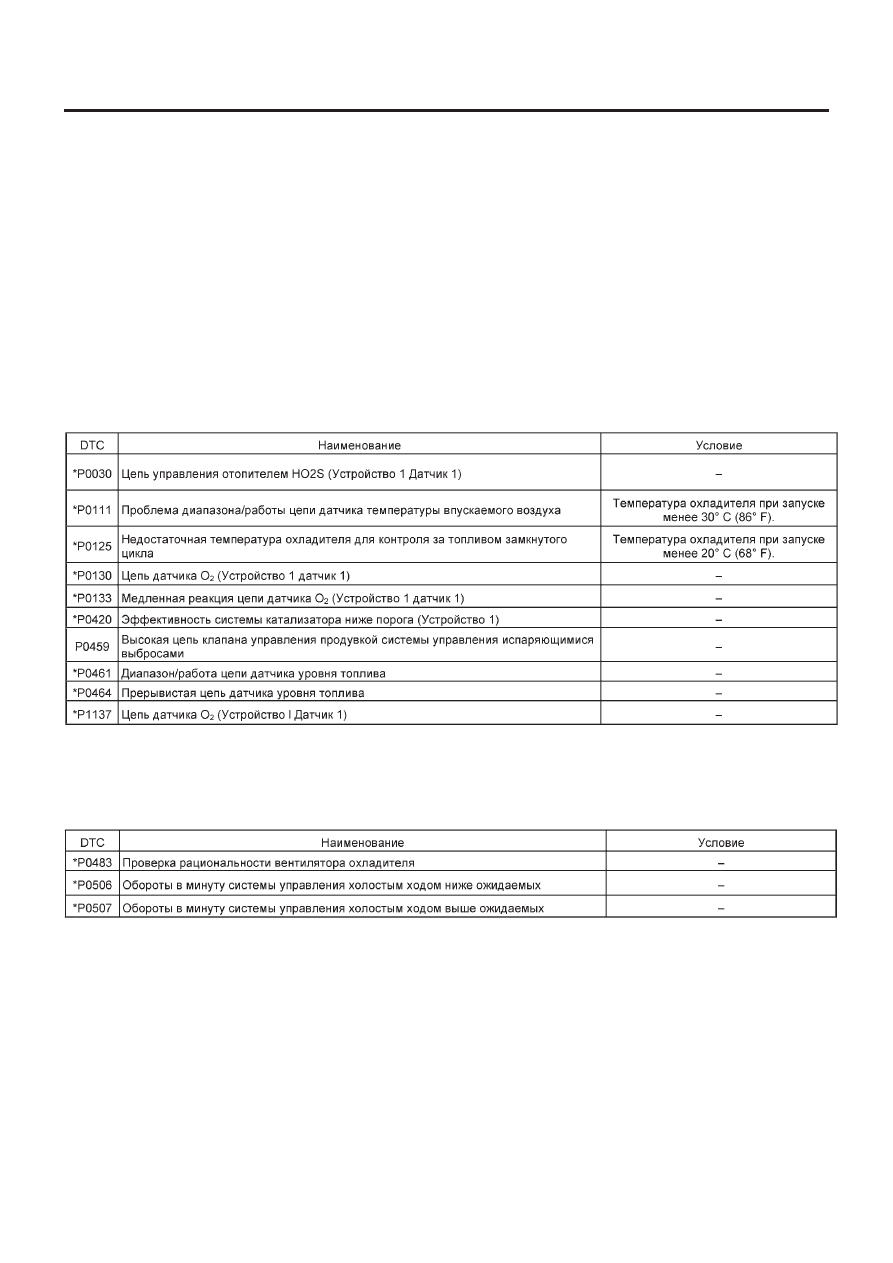

Для диагностики неполадок есть три шаблона езды. Опреде-
ленный шаблон езды позволяет диагностировать приведен-
ные ниже неполадки. После исправления приведенных ниже
неполадок всегда проверяйте, правильно ли восстановились
все функции, посредством определенного шаблона езды.

1. ПОДГОТОВКА К ЕЗДОВОМУ ЦИКЛУ

1) Убедитесь в том, что остаток топлива составляет пример-
но половину бака [20 – 40 л], а напряжение аккумулятора –
12 В или больше.

2) После очистки памяти проверьте наличие данных о неис-
правленных неполадках. <См. EN(H4SO)-44, Режим очистки
памяти.>
3) Отсоедините коннектор тестового режима.

ПРИМЕЧАНИЕ:
• Кроме указанных пунктов, касающихся температуры воды при
заводе, диагностика проводится после прогрева двигателя.
• Проведите диагностику, DTC которой помечен *, дважды,
затем, после завершения первой диагностики, остановите
двигатель  и предпримите второй раз при тех же условиях.

2. ПОСЛЕ РАБОТЫ В ТЕЧЕНИЕ 20 МИНУТ ПРИ 80 КМ/ЧАС (50 MPH),

ДАЙТЕ ДВИГАТЕЛЮ ПОРАБОТАТЬ НА ХОЛОСТОМ ХОДУ В ТЕЧЕНИЕ 1 МИНУТЫ.

3. ХОЛОСТОЙ ХОД В ТЕЧЕНИЕ 10 МИНУТ

ПРИМЕЧАНИЕ:
Перед диагностикой поэксплуатируйте автомобиль при 4 км/ч (6 MPH) или больше.

ЕЗДОВОЙ ЦИКЛ

EN(H4SO)-43

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

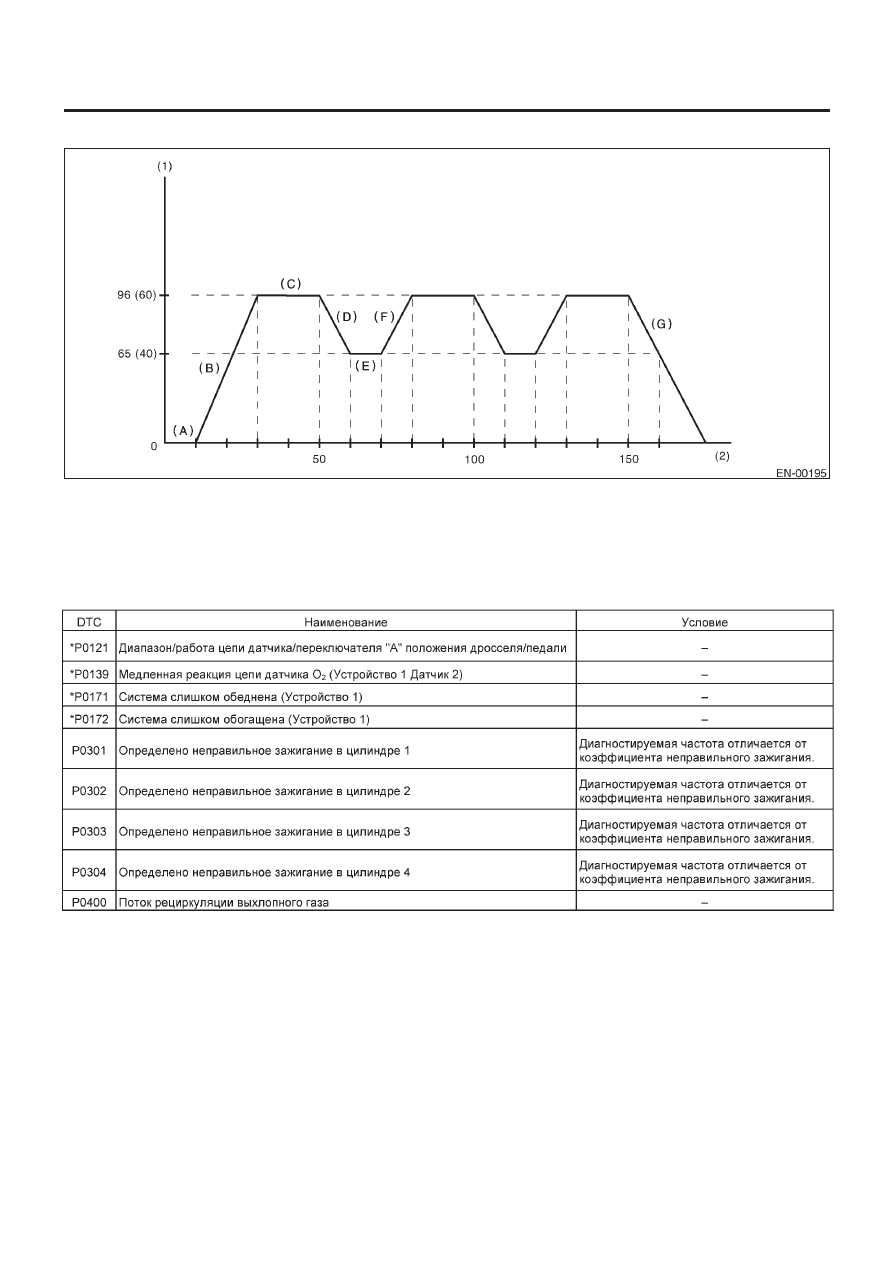

4.  ЭКСПЛУАТИРУЙТЕ АВТОМОБИЛЬ В СООТВЕТСТВИИ СО СЛЕДУЮЩИМ ЕЗДОВЫМ ШАБЛОНОМ

(A) Дайте двигателю поработать на холо-

стом ходу в течение 1 минуты.

(B) Доведите до 97 km/h (60 MPH) в тече-

ние 20 секунд.

(C) Эксплуатируйте автомобиль при 97 км/ч

(60 MPH) в течение 20 секунд.

(D) Сбавьте при полностью закрытом дрос-

селе до 64 км/ч (40 MPH)

(E) Эксплуатируйте автомобиль при 64 км/ч

(40 MPH) в течение 10 секунд.

(F) Доведите до 97 км/ч в течение 10 секунд.
(G) Остановите автомобиль с полностью

закрытым дросселем.

(1) Скорость автомобиля км/ч

(2) Секунды

РЕЖИМ ОЧИСТКИ ПАМЯТИ

EN(H4SO)-44

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14. Режим очистки памяти

A: ОПЕРАЦИЯ

1. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

(НОРМАЛЬНЫЙ РЕЖИМ)

1) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Двигатель} и нажми-
те клавишу [YES].
3) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
4) В «Диагностике двигателя» выберите {Очистить память} и
нажмите клавишу [YES].
5) Когда на экране появится «Сделано» и Поверните Зажига-
ние в Положение OFF, поверните зажигание в положение OFF,
а затем выключите селекторный монитор Subaru.

ПРИМЕЧАНИЕ:
• После очистки памяти необходимо включить соленоидный
клапан управления воздухом холостого хода. Чтобы это сде-
лать, поверните зажигание в положение ON. Подождите 3 се-
кунды перед запуском двигателя.
• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

2. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU (РЕЖИМ OBD)

1) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Двигатель} и нажми-
те клавишу [YES].
3) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
4) В «Диагностике двигателя» выберите {Система OBD} и на-
жмите клавишу [YES].
5) В «Меню OBD» выберите {Очистка DTC} и нажмите клави-
шу [YES].
6) При высвечивании на экране «Очистить диагностический
код?» нажмите клавишу [YES].
7) Выключите Селекторный Монитор Subaru и поверните за-
жигание в положение OFF.

ПРИМЕЧАНИЕ:
• После очистки памяти необходимо включить соленоидный
клапан управления воздухом холостого хода. Чтобы это сде-
лать, поверните зажигание в положение ON. Подождите 3 се-
кунды перед запуском двигателя.
• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

3. ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

Для информации о процедурах по очистке памяти с исполь-
зованием инструмента общего сканирования OBD-II, см. Ру-
ководство по эксплуатации инструмента общего сканирова-
ния OBD-II.
После очистки памяти необходимо включить соленоидный
клапан управления воздухом холостого хода. Чтобы это сде-
лать, поверните зажигание в положение ON. Подождите 3 се-
кунды перед запуском двигателя.

РЕЖИМ ПРИНУДИТЕЛЬНОЙ ПРОВЕРКИ РАБОТЫ КЛАПАНА

EN(H4SO)-45

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15. Режим принудительной проверки

работы клапана

A: ОПЕРАЦИЯ

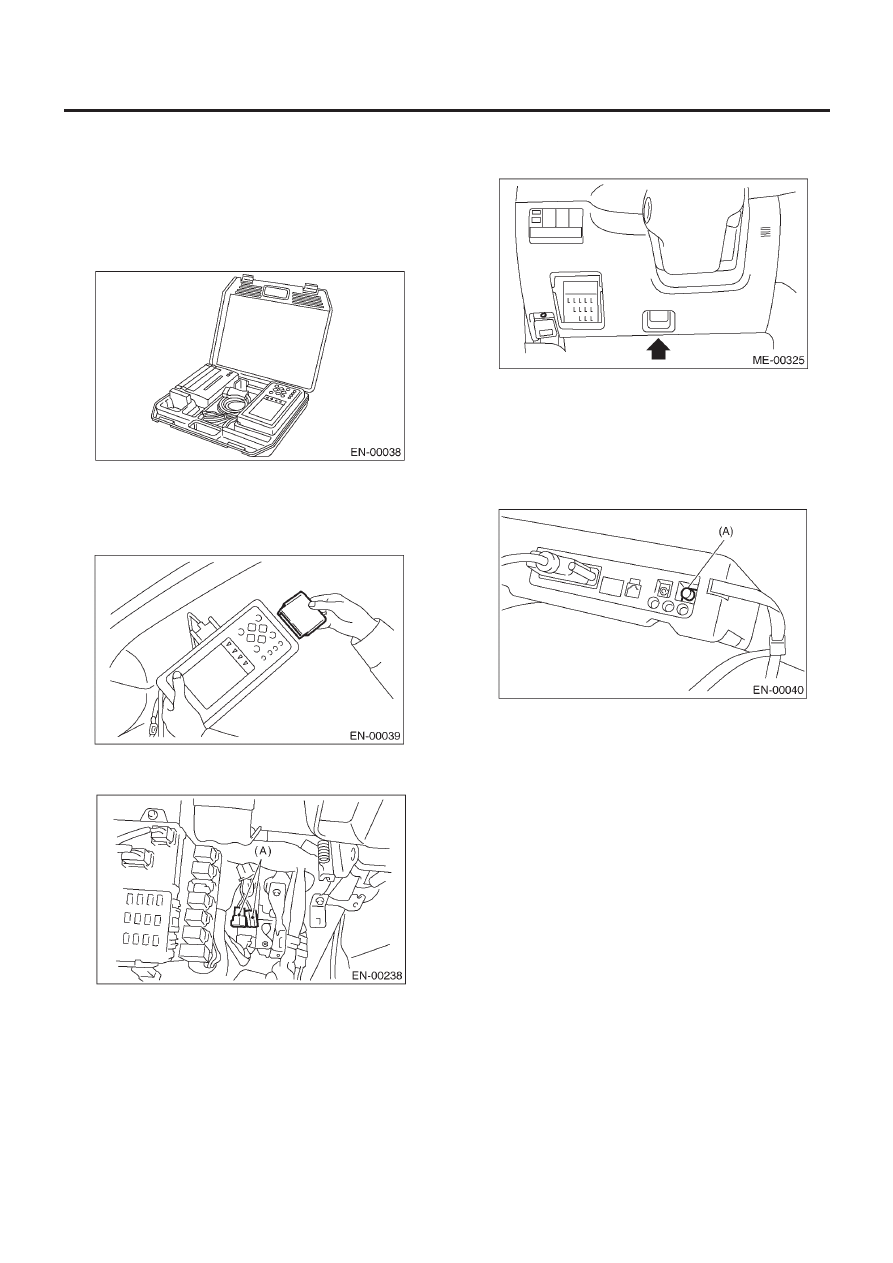

1) Приготовьте набор Селекторного Монитора Subaru.
<См.EN(H4SO)-8, ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ,
Общее описание.>

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор
Subaru<См.EN(H4SO)-8, ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУ-
МЕНТЫ, Общее описание.>

4) Подсоедините коннектор тестового режима (A), располо-
женный в нижней части отсека для перчаток.

5) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных, расположенному в нижней части панели инст-
рументов (со стороны водителя).

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru и инструмента
общего сканирования OBD-II.

6) Поверните зажигание в положение ON (двигатель выклю-
чен)  и включите Селекторный Монитор Subaru.

(A)   Сетевой переключатель

7) В «Главном Меню» выберите {Проверка каждой системы} и
нажмите клавишу [YES].
8) В «Меню выбора системы» выберите {Двигатель} и нажми-
те клавишу [YES].
9) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
10) В «Диагностике двигателя» выберите {Режим проверки
работы системы} и нажмите клавишу [YES].
11) В «Режиме проверки работы системы» выберите
{ВКЛ/ВЫКЛ соленоида} и нажмите клавишу [YES].
12) Выберите желаемый соленоид при отображении на экра-
не « ВКЛ/ВЫКЛ соленоида» и нажмите клавишу [YES].
13) Нажатие клавиши [NO] завершит режим принудительной
проверки. После этого экран снова высветит «ВКЛ/ВЫКЛ со-
леноида».
