МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-18

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

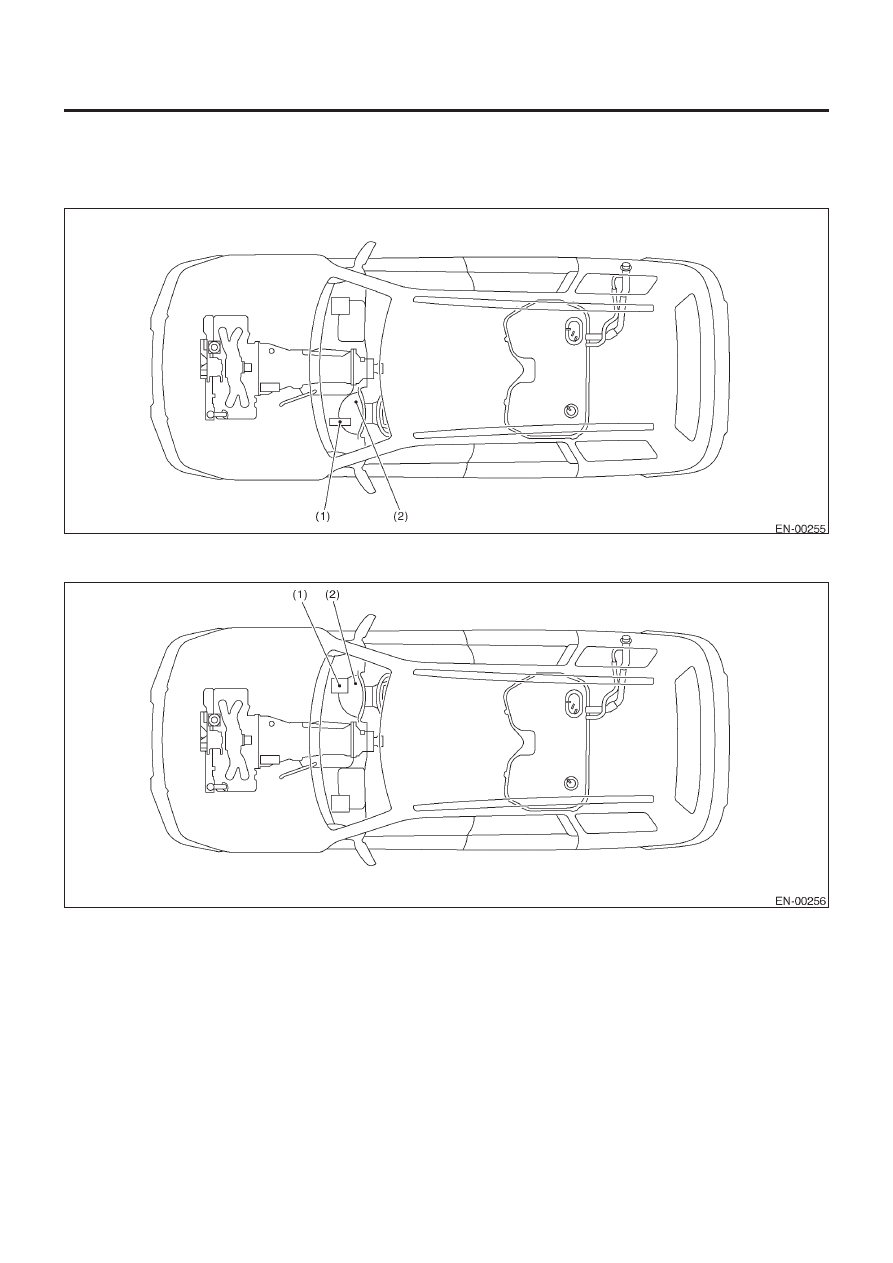

2. ТРАНСМИССИЯ

• МОДУЛЬ УПРАВЛЕНИЯ

• МОДЕЛЬ LHD

• МОДЕЛЬ RHD

(1) Модуль управления трансмиссией

(TCM) (модель AT)

(2) Диагностический световой индикатор

AT (модель AT)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-19

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

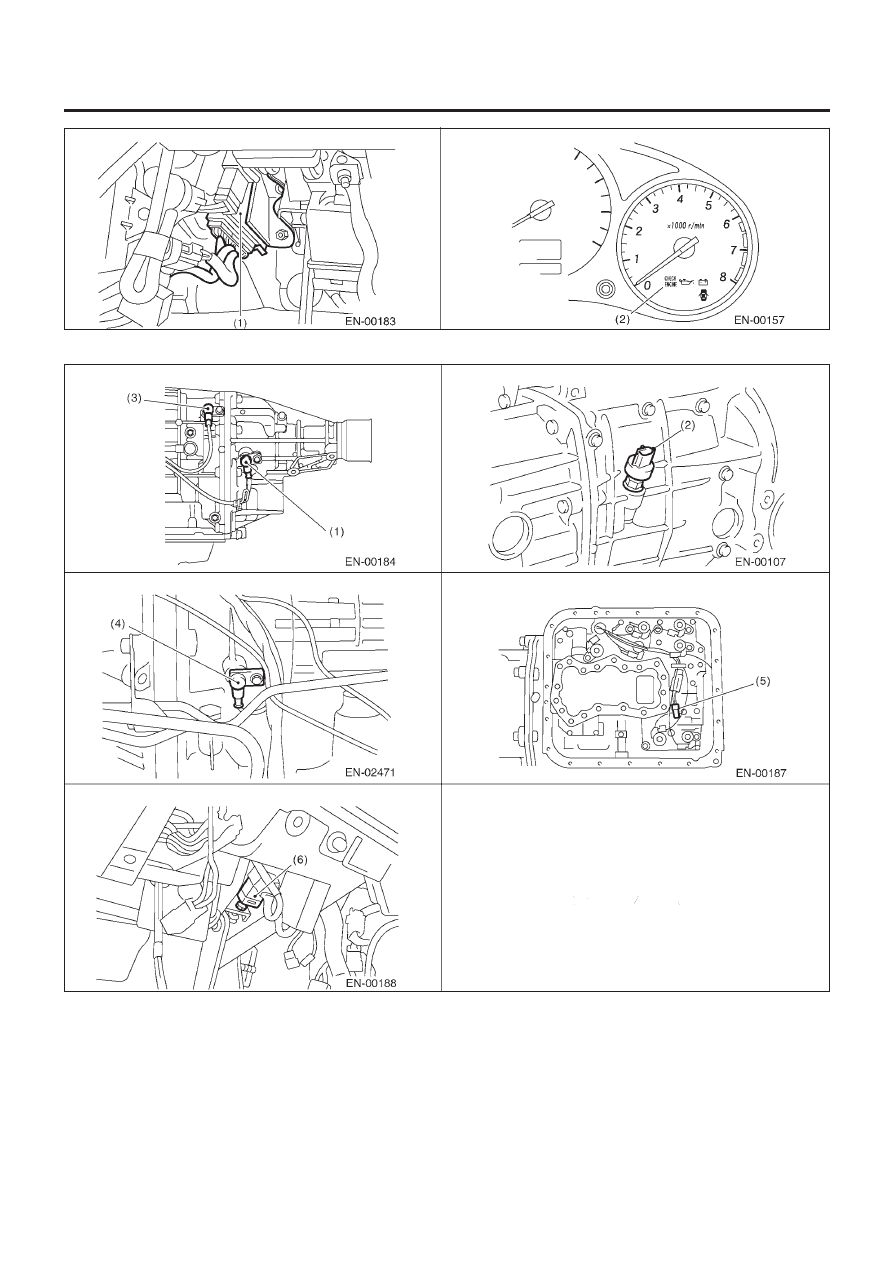

• ДАТЧИК

(1) Задний датчик скорости автомобиля

(модель AT)

(2) Передний датчик скорости автомобиля

(модель MT)

(3) Передний датчик скорости автомобиля

(модель AT)

(4) Датчик скорости турбины гидротранс-

форматора

(5) Датчик температуры ATF (модель AT)
(6) Переключатель тормозных огней

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-20

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

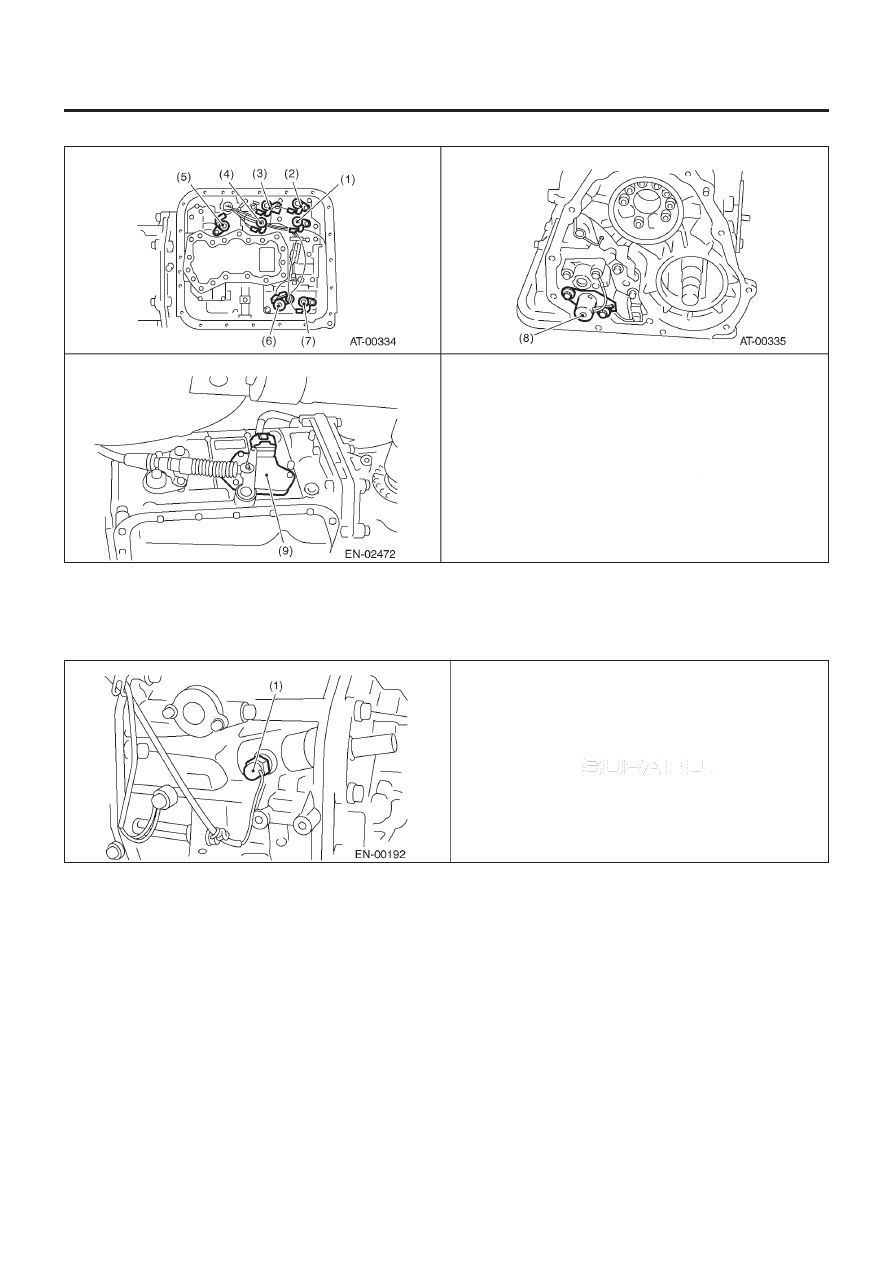

• СОЛЕНОИДНЫЙ КЛАПАН И ПЕРЕКЛЮЧАТЕЛЬ (модель AT)

• СОЛЕНОИДНЫЙ КЛАПАН И ПЕРЕКЛЮЧАТЕЛЬ (модель МT)

(1) Переключатель нейтрального положения

(1) Соленоидный клапан переключения 1
(2) Соленоидный клапан переключения 2
(3) Рабочий соленоид линейного давления

(4) Соленоид синхронизации низкой муфты
(5) Блокировочный рабочий соленоид
(6) Рабочий соленоид тормоза 2-4

(7) Соленоид синхронизации тормоза 2-4
(8) Переходный рабочий соленоид
(9) Ингибиторный переключатель

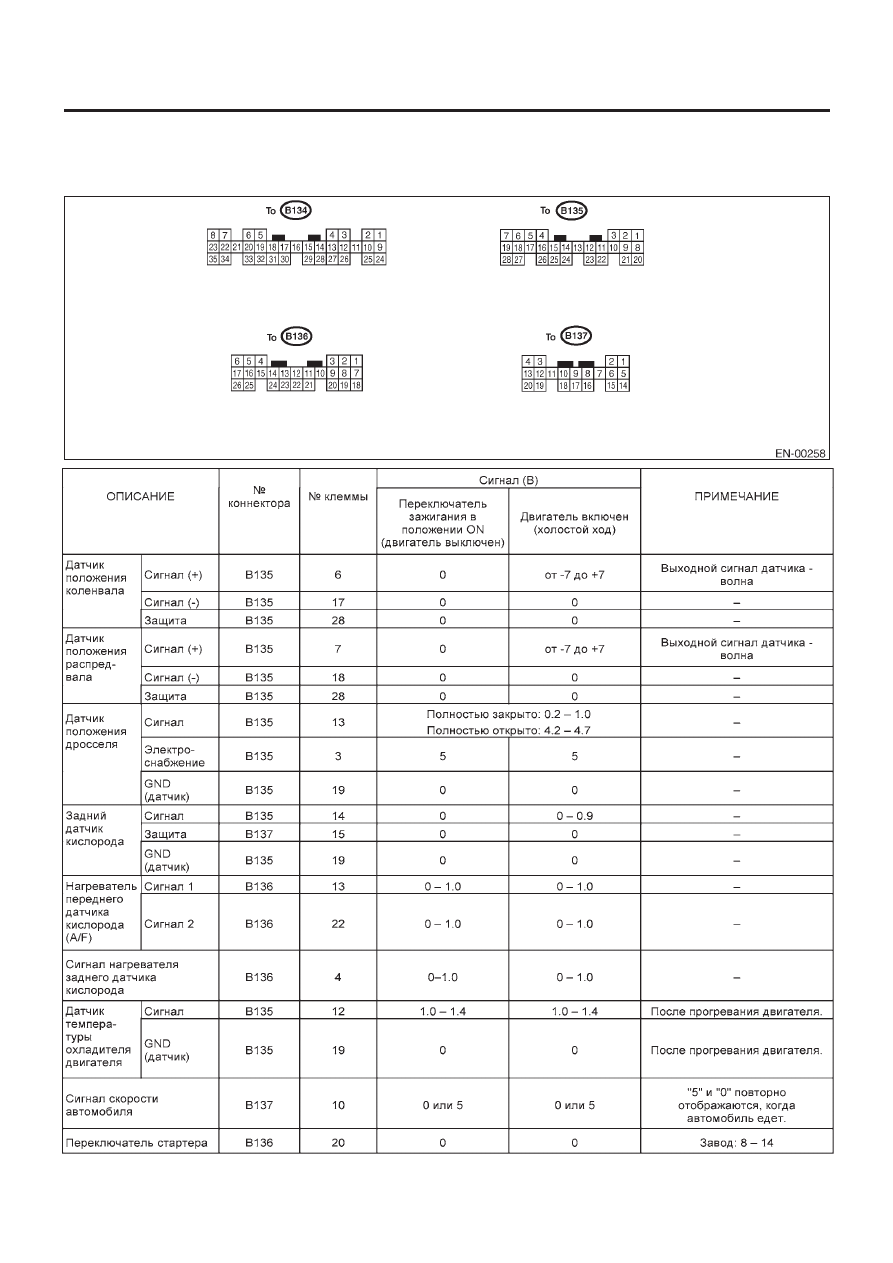

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4SO)-21

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

5. Сигнал I/O Модуля Управления Двигателем (ECM)

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ
