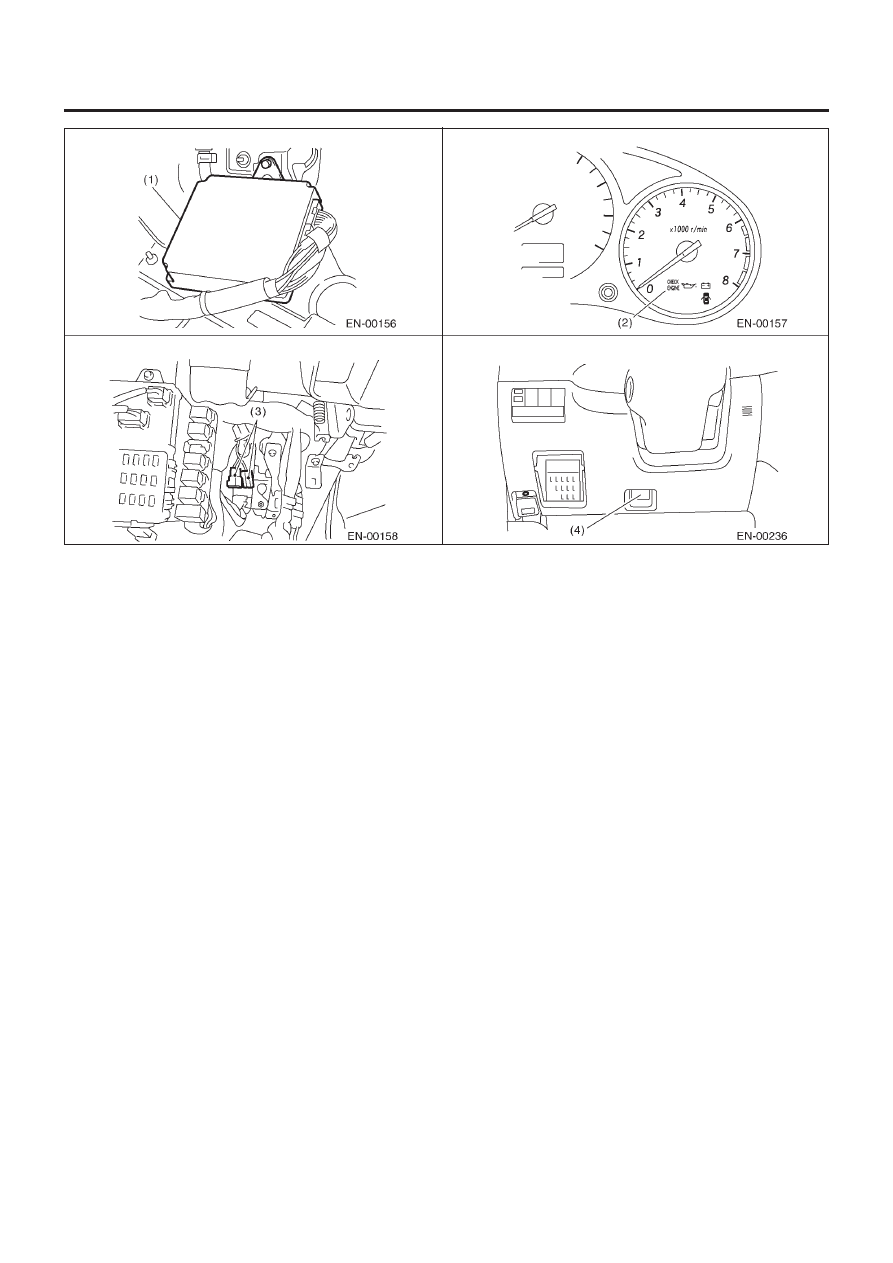

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-10

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-11

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

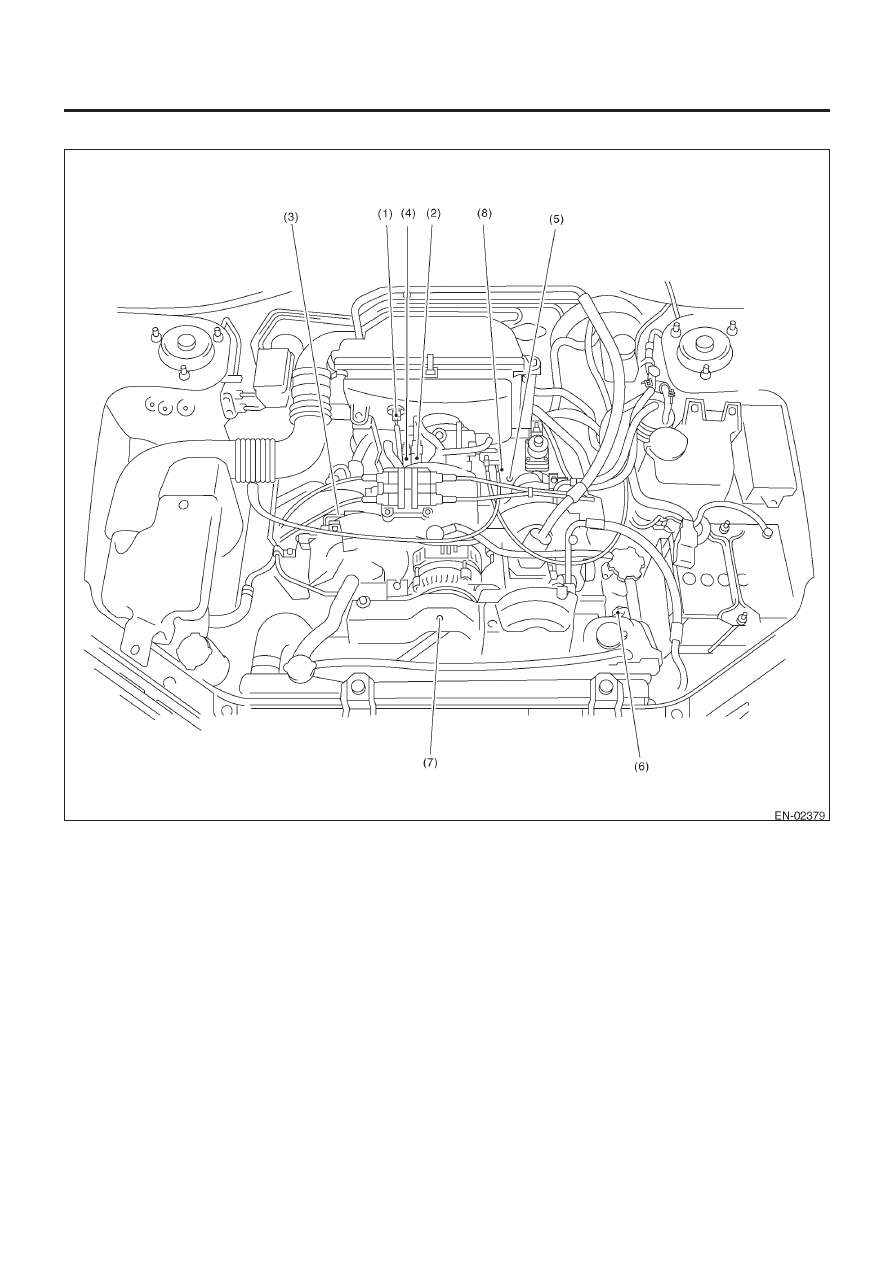

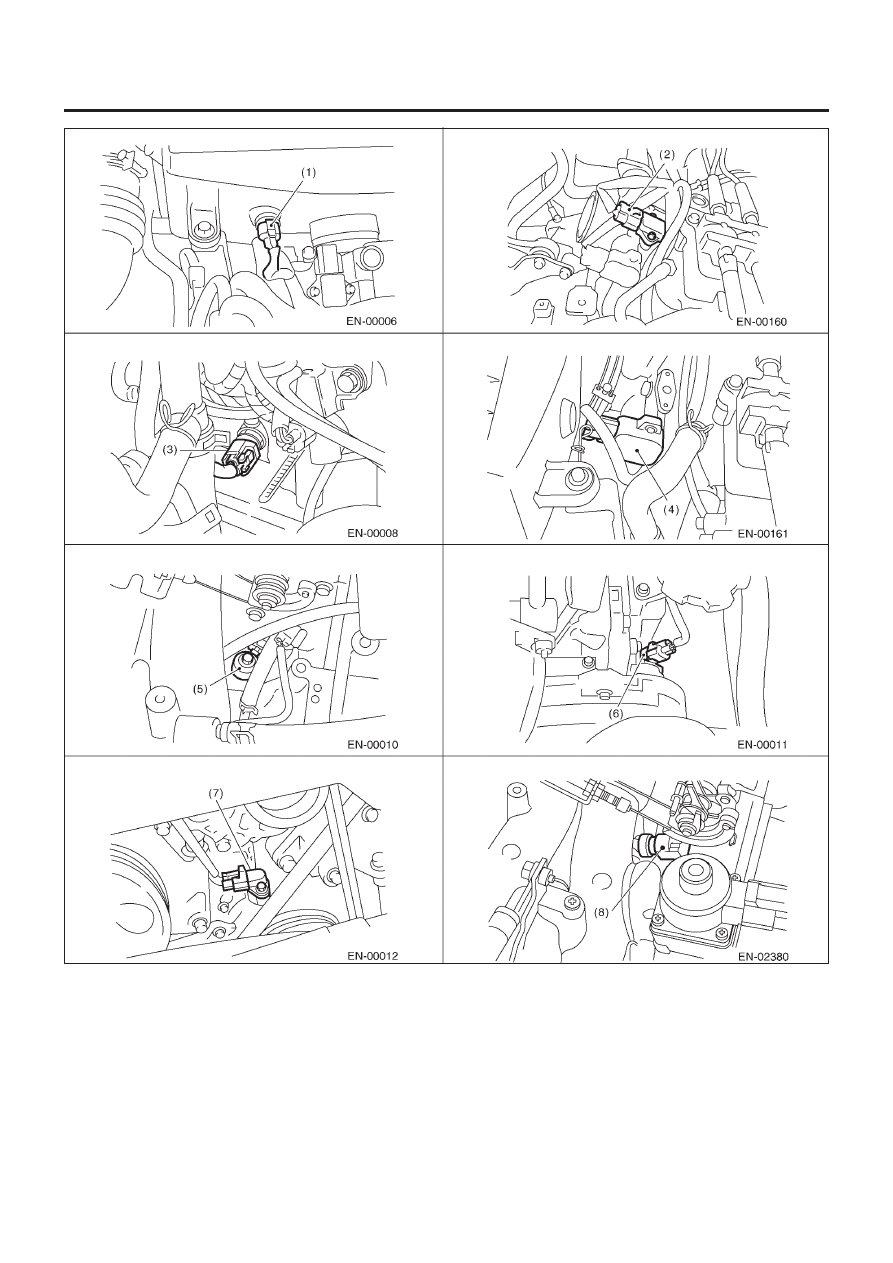

• ДАТЧИК

(1) Датчик температуры входящего воздуха
(2) Датчик абсолютного давления коллектора
(3) Датчик температуры охладителя двига-

теля (без обогревателя АТ)

(4) Датчик положения дросселя
(5) Датчик детонации
(6) Датчик положения распредвала

(7) Датчик положения коленвала
(8) Датчик температуры охладителя двига-

теля (с обогревателем АТ)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-12

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-13

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

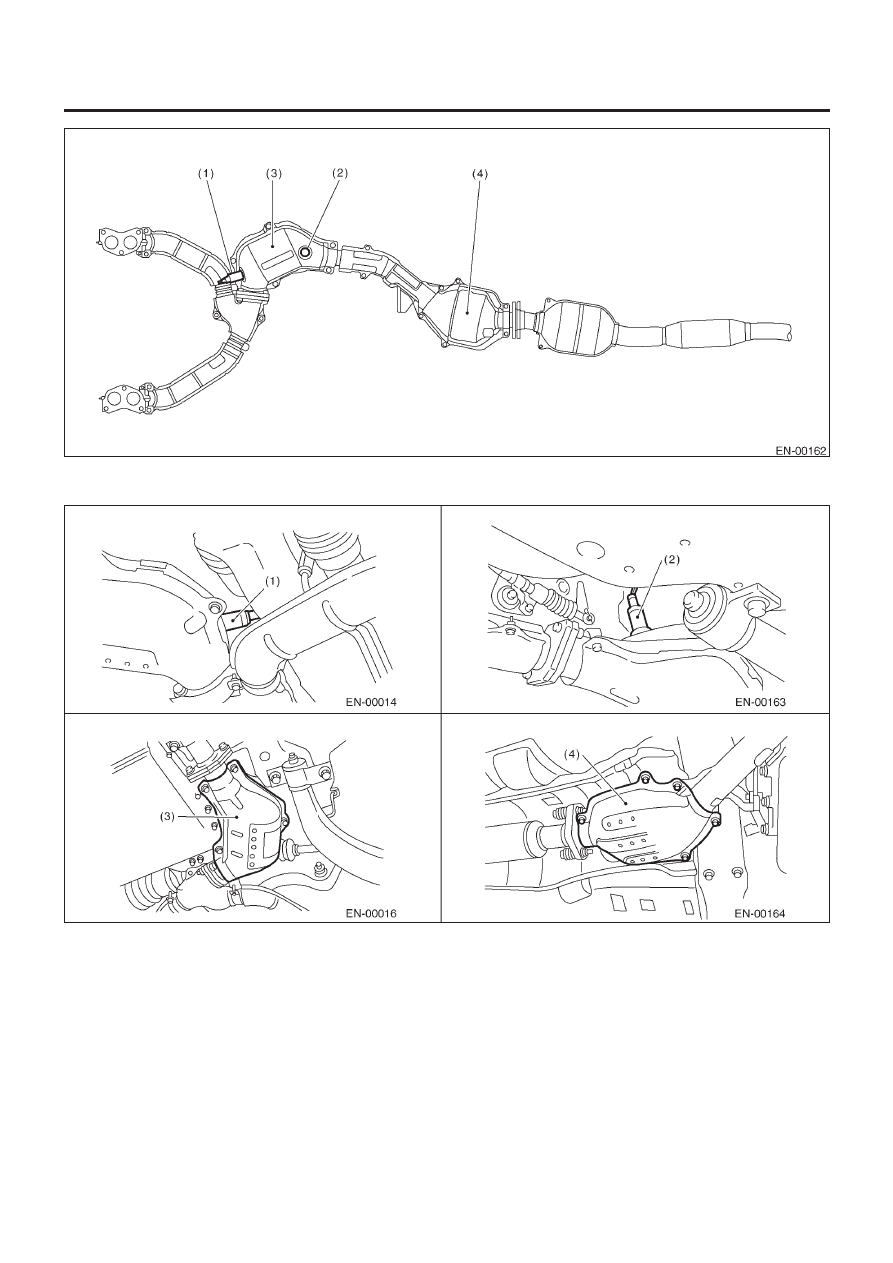

(1) Передний датчик кислорода (A/F)
(2) Задний датчик кислорода

(3) Передний каталитический

преобразователь

(4) Задний каталитический преобразователь
