ПЕДАЛЬ АКСЕЛЕРАТОРА

SP(H4SO)-8

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

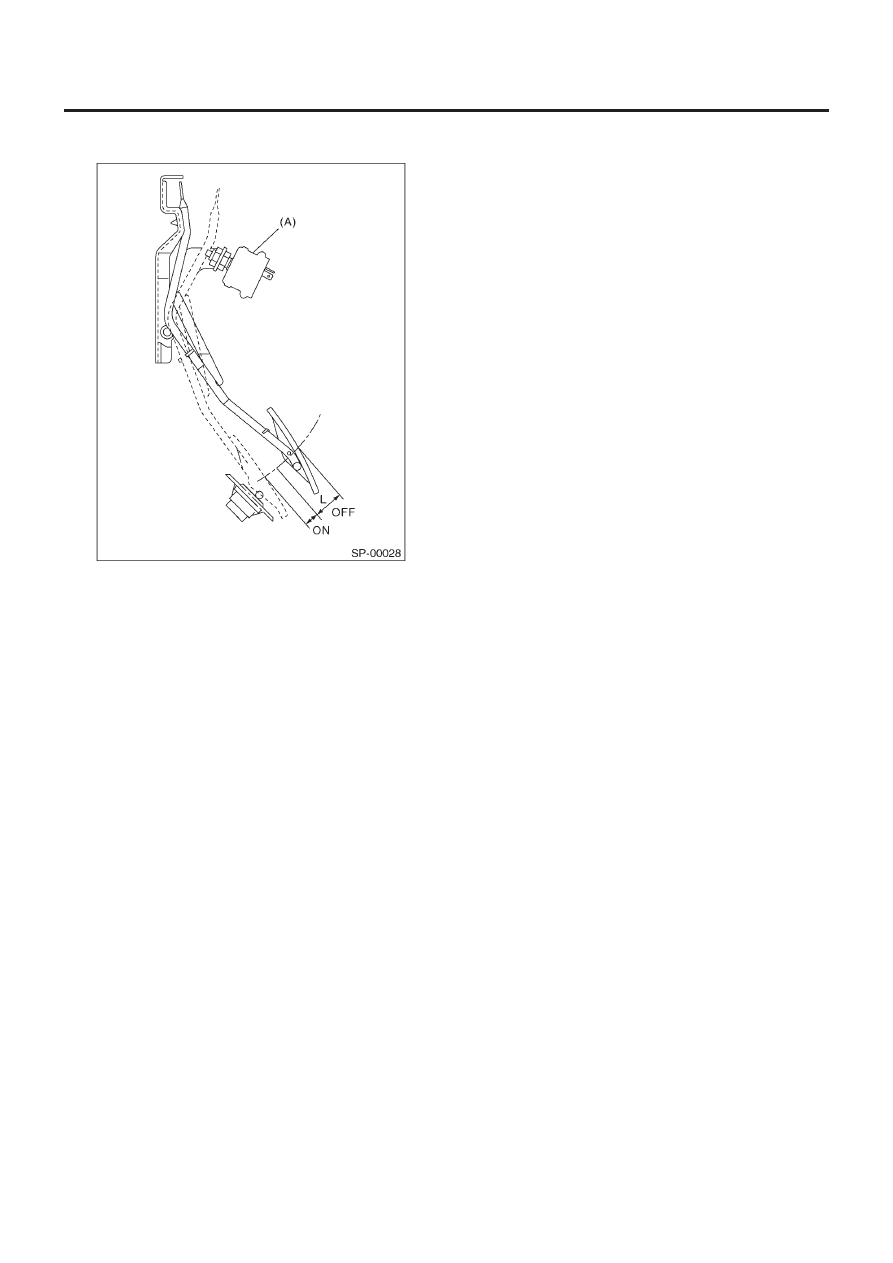

Момент затяжки переключателя кик-дауна:

12 Н•м (1.2 кгс-м, 9 ft-lb)

(A)   Переключатель кик-дауна

ТРОС УПРАВЛЕНИЯ АКСЕЛЕРАТОРОМ

SP(H4SO)-9

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

3. Трос управления акселератором

A:  ДЕМОНТАЖ

1) Снимите педаль акселератора.<См.  SP(H4SO)-4,  ДЕМОН-
ТАЖ,  Педаль акселератора.>
2) Разделите трос акселератора и педаль акселератора.

B:  УСТАНОВКА

1) Установите в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
• Если зажим троса поврежден, замените его на новый.
• Не забывайте ставить колодку на внешний конец троса.
• Следите за тем, чтобы не погнуть трос акселератора.

ОСТОРОЖНО
Не наносите смазку на места, кроме обозначенных.

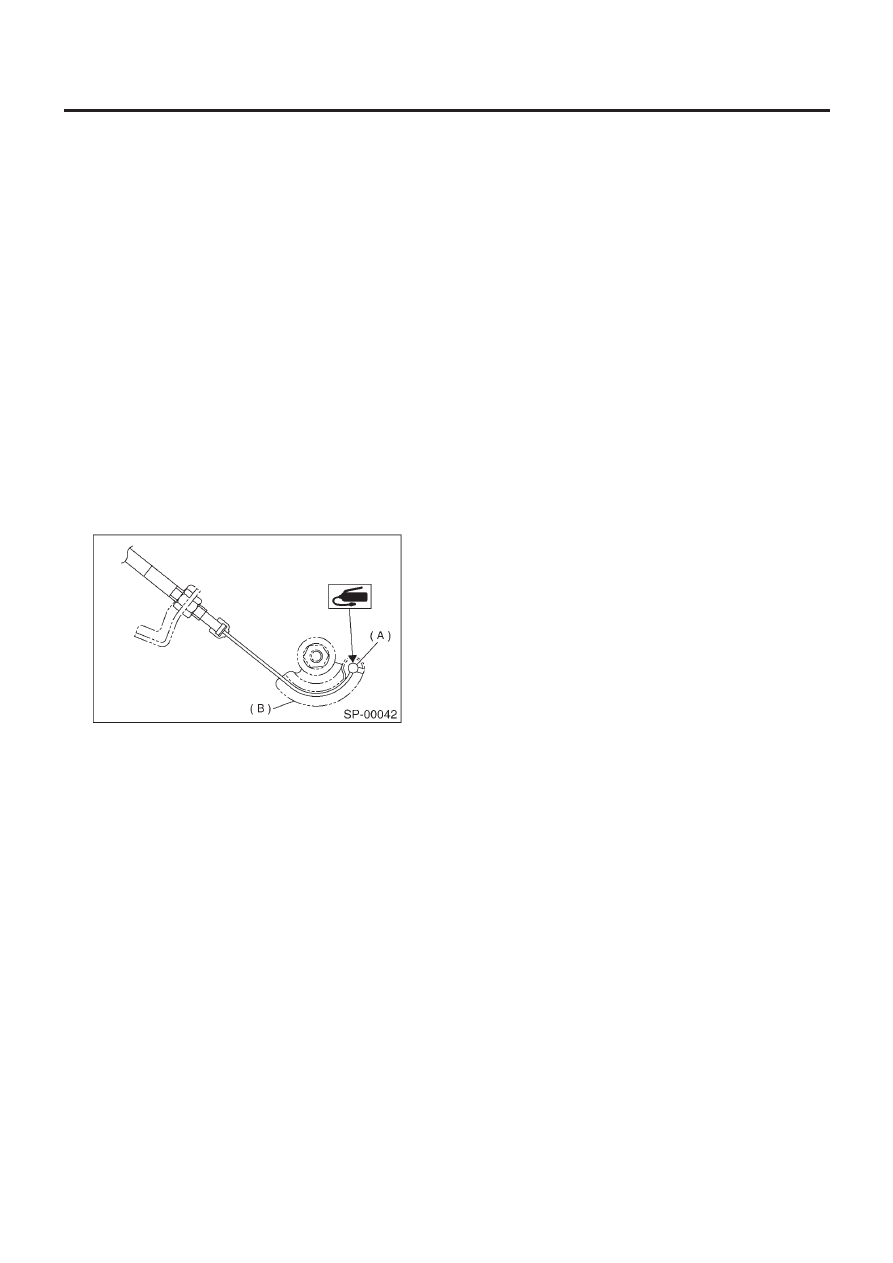

2) Нанесите смазку на конец троса акселератора со стороны
двигателя.

Смазка:

Silicolube G-30M (№ 004404002)

(A) Конец троса акселератора
(B) Патрон дросселя

3) Регулировка после установки педали.  <См. SP(H4SO)-7,
РЕГУЛИРОВКА, Педаль акселератора.>

C: ОСМОТР

1) Убедитесь в том, что внутренний трос не перекручен и не
изношен.
2) Убедитесь в том, что внешний трос не треснул.
