ПЕДАЛЬ АКСЕЛЕРАТОРА

SP(H4SO)-4

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

2. Педаль акселератора

A: ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите самоконтрящуюся гайку со скобы троса акселе-
ратора.
3) Отделите трос акселератора от скобы.
4) Выньте конец троса акселератора из патрона дросселя.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не погнуть трос акселератора.

• Модель не турбо

• Модель турбо

(A) Самоконтрящаяся гайка
(B) Скоба троса акселератора
(C) Трос акселератора
(D) Патрон дросселя

5) Снимите зажим внутри двигательного отсека.

• Модель LHD не турбо

• Модель RHD не турбо

• Модель LHD турбо

• Модель RHD турбо

(A) Подставка для ног
(B) Трос акселератора
(C) На педаль акселератора
(D) Усилитель тормозов
(E) Зажим

6) Снимите нижнюю крышку панели инструментов с панели
инструментов, а также коннектор.
7) Отсоедините коннектор от переключателя кик-дауна. (мо-
дель AT)

ПЕДАЛЬ АКСЕЛЕРАТОРА

SP(H4SO)-5

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

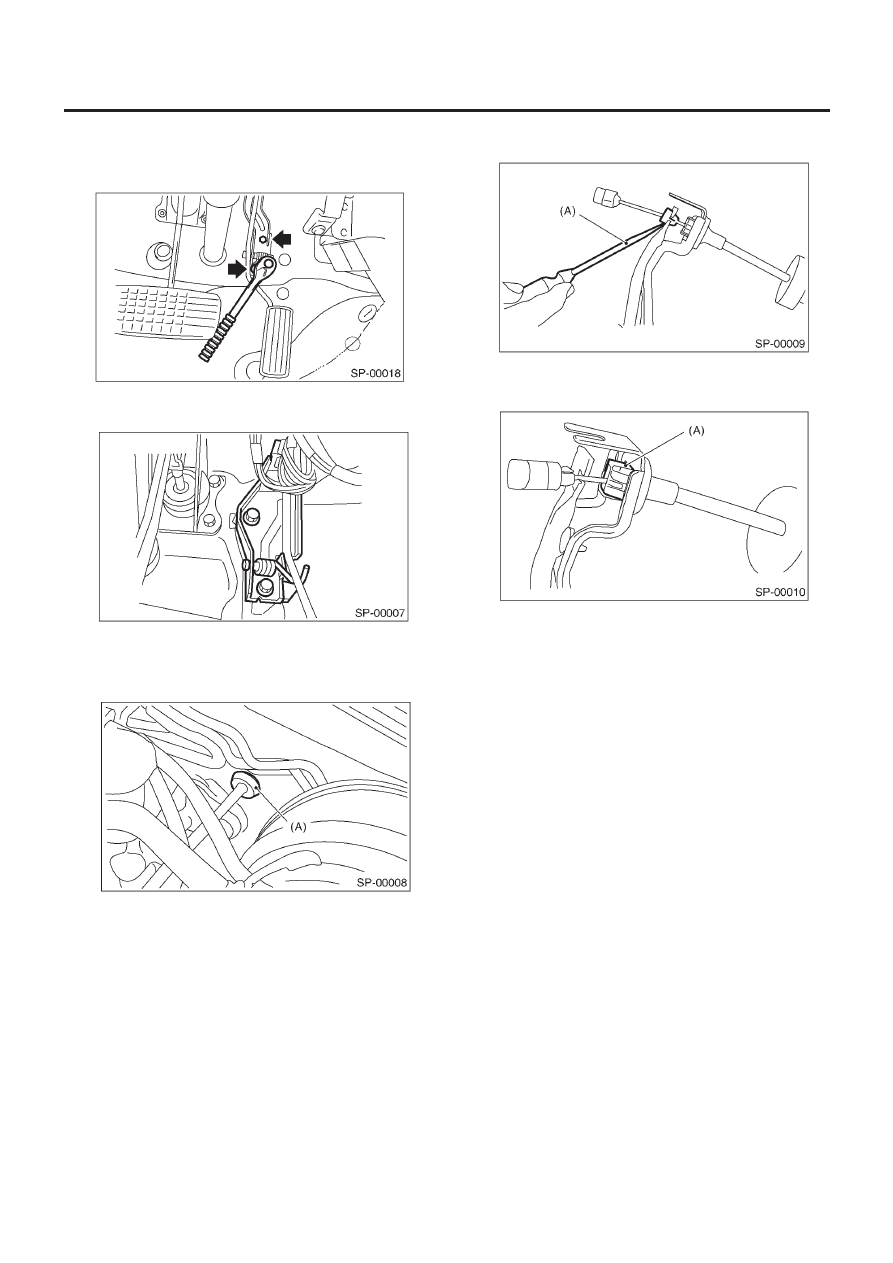

8) Снимите соединяющий винт педали акселератора со ско-
бы педали акселератора.

• Модель LHD

• Модель RHD

9) Отсоедините втулку от подставки для ног.

ПРИМЕЧАНИЕ:
Вдавите втулку (A) в отверстие с внутренней стороны отсека.

10) Выньте трос из отверстия подставки для ног.

11) Отсоедините втулку троса акселератора от рычага педа-
ли акселератора.

(A) Отвертка с плоским наконечником

12) Отсоедините стоппер троса акселератора (A) от скобы.

13) Отсоедините трос акселератора от скобы.

B: УСТАНОВКА

Установите в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
• Если зажим троса поврежден, замените го на новый.
• Не забывайте ставить колодку на внешний конец троса.
• Следите за тем, чтобы не погнуть трос акселератора.
• Для информации о моменте затяжки см. "КОМПО-
НЕНТ".<См. SP(H4SO)-2, КОМПОНЕНТ, Общее описание.>

ПЕДАЛЬ АКСЕЛЕРАТОРА

SP(H4SO)-6

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

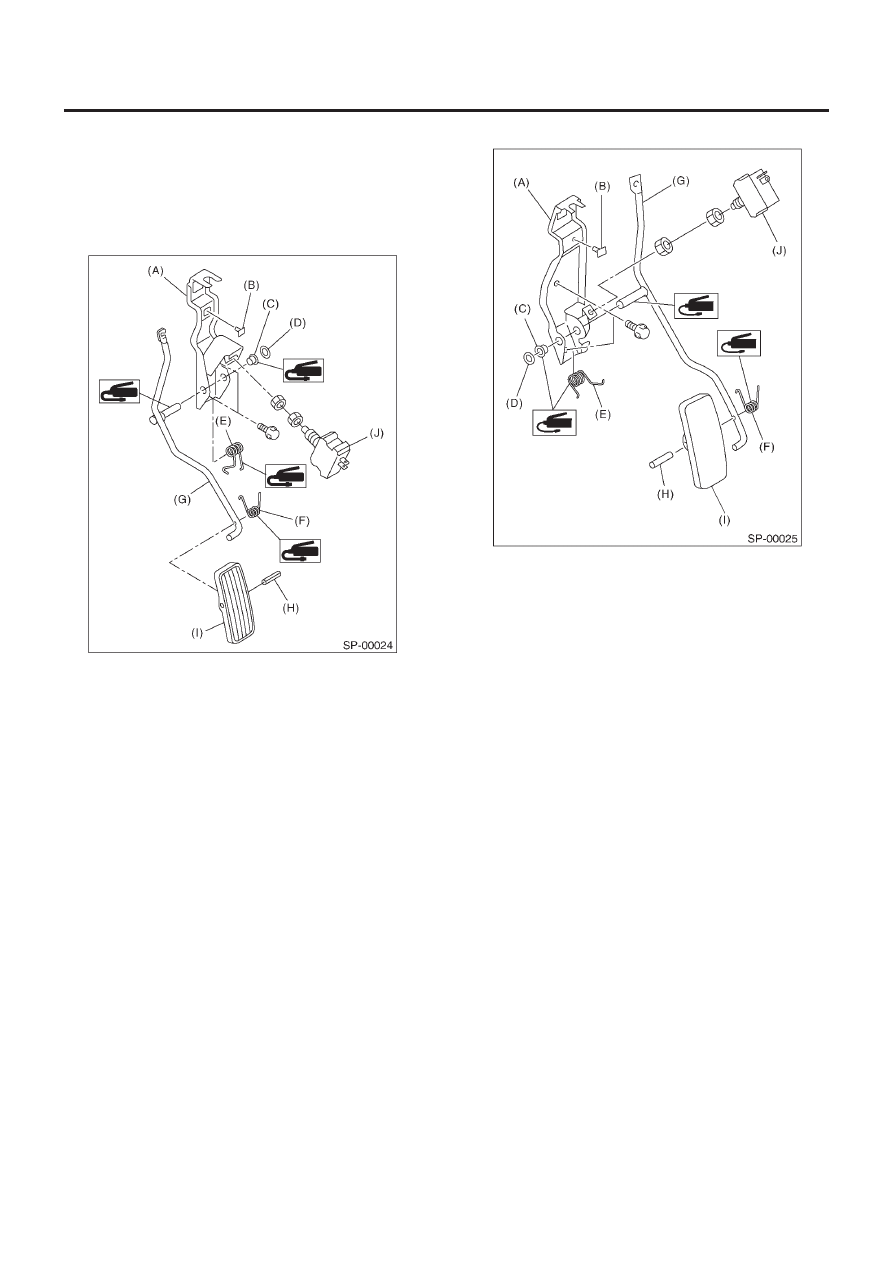

C: РАЗБОРКА

1) Снимите зажим, затем отсоедините педаль акселератора
от скобы.
2) Выньте шпильку пружины, затем снимите педаль акселера-
тора с рычага педали акселератора.

• Модель LHD

(A) Скоба акселератора
(B) Стоппер
(C) Втулка
(D) Зажим
(E) Пружина акселератора
(F) Пружина педали акселератора
(G) Рычаг педали акселератора
(H) Шпилька пружины
(I) Педаль акселератора
(J) Переключатель кик-дауна (модель AT)

• Модель RHD

D: СБОРКА

Соберите в порядке, обратном разборке.

ПРИМЕЧАНИЕ:
Очистите и нанесите смазку на места, указанные на рисунке.

Смазка:

SUNLIGHT № 2 (№ 003602010)

ПЕДАЛЬ АКСЕЛЕРАТОРА

SP(H4SO)-7

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

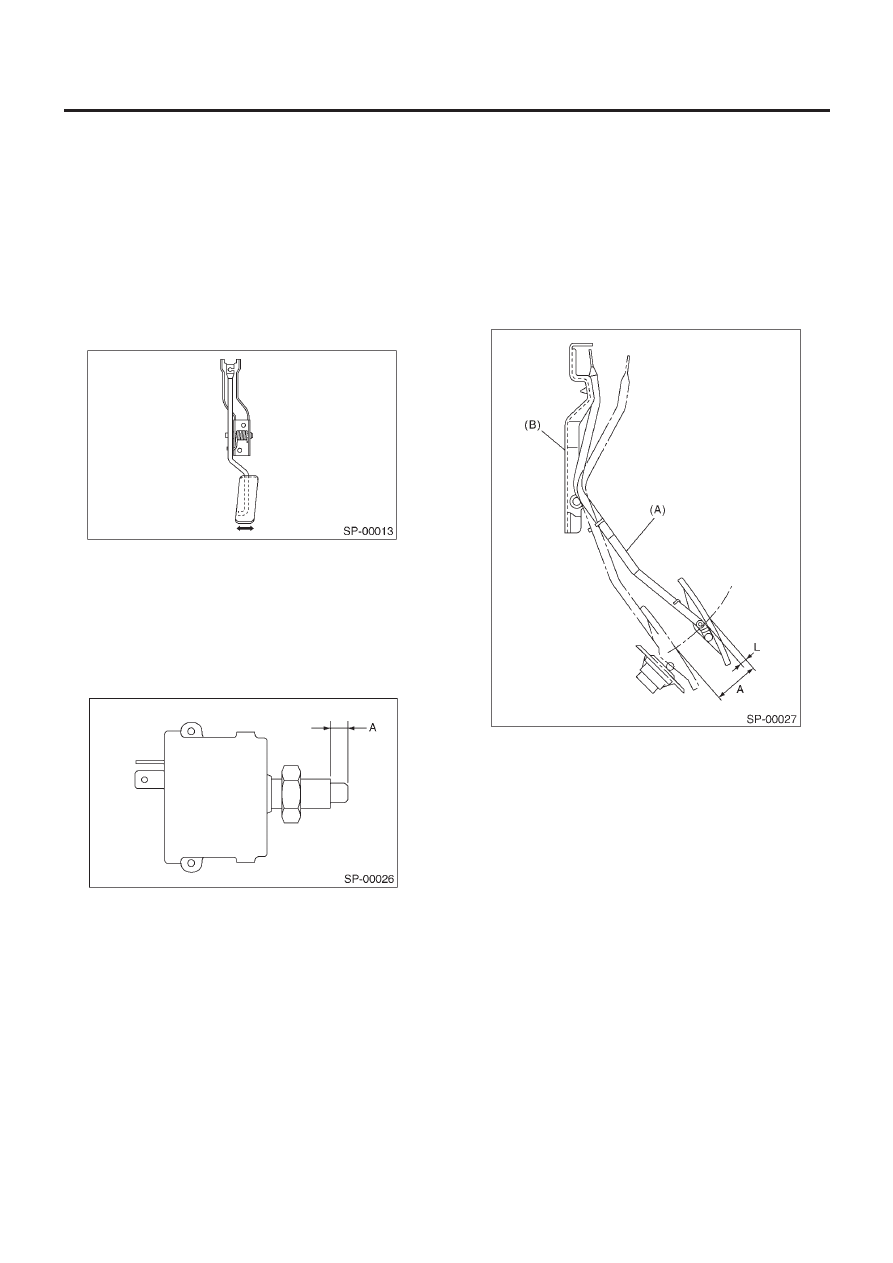

E: ОСМОТР

1. ПЕДАЛЬ АКСЕЛЕРАТОРА

Слегка пошевелите педалью в продольном направлении, чтобы
убедиться, что ход педали находится в рамках спецификаций.

ОСТОРОЖНО
В случае чрезмерного хода, замените втулку и зажим на
новые.

Ход педали акселератора:

Рабочий предел

± 2.0 мм (± 0.079 in) или менее

2. ПЕРЕКЛЮЧАТЕЛЬ КИК-ДАУНА

Если переключатель кик-дауна не работает должным обра-
зом (или если он не останавливается в указанном положе-
нии), замените его на новый.

Указанное положение:

A 2.0 — 3.5 мм (0.079 — 0.098 in)

F: РЕГУЛИРОВКА

1) Проверьте ход педали и свободный ход путем нажатия на
педаль акселератора рукой.
2) Если указанные значения не соблюдаются, отрегулируйте
ее посредством кручения гайки, соединяющей трос акселе-
ратора с корпусом дросселя.

Свободный ход на накладке педали: L

0 — 4 мм (0 — 0.16 in)

Ход на накладке педали:

A 52 — 57 мм (2.05 — 2.24 in)

(A) Педаль акселератора
(B) Скоба педали акселератора

Момент затяжки самоконтрящейся гайки троса
акселератора:

12 Н•м (1.2 кгс-м, 9 ft-lb)

3) Убедитесь в том, что переключатель кик-дауна работает в ука-
занных пределах по отношению к ходу педали акселератора.
Если это не так, отрегулируйте его путем регулировки поло-
жения переключателя кик-дауна.

ОСТОРОЖНО:
Следите за тем, чтобы переключатель кик-дауна не по-
ворачивался.

Ход переключателя кик-дауна: L

47—49 мм (1.85 — 1.93 in)
