ОБЩЕЕ ОПИСАНИЕ

LU(H4SO)-4

СМАЗКА

2. МОДЕЛЬ ТУРБО

ОБЩЕЕ ОПИСАНИЕ

LU(H4SO)-5

СМАЗКА

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

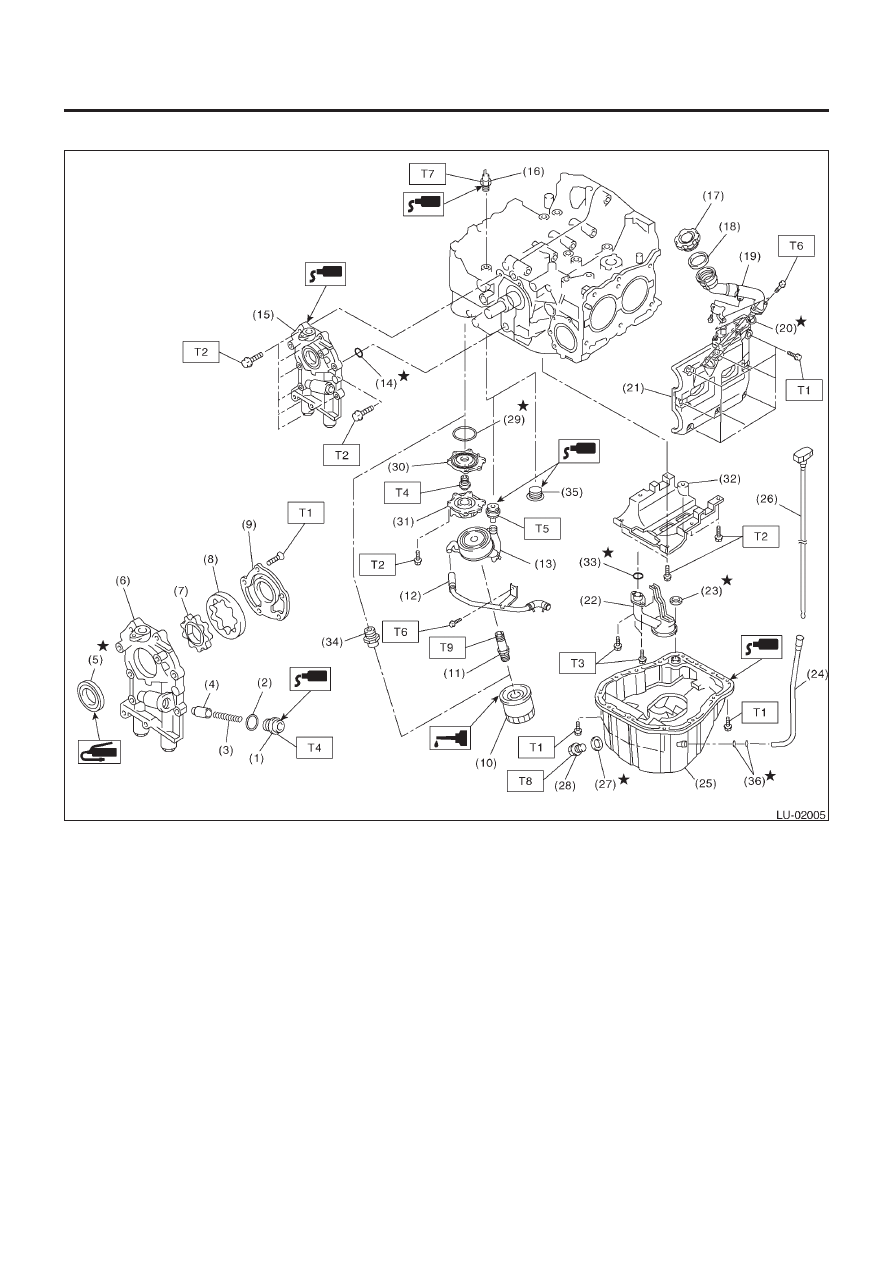

(1) Заглушка
(2) Прокладка
(3) Пружина перепускного клапана
(4) Перепускной клапан
(5) Сальник
(6) Корпус масляного насоса
(7) Внутренний ротор
(8) Внешний ротор
(9) Крышка масляного насоса
(10) Масляный фильтр
(11) Коннектор охладителя масла (модель с

охладителем масла)

(12) Обходная воздушная трубка (модель с

охладителем масла)

(13) Охладитель масла (модель с охладите-

лем масла)

(14) Кольцевой уплотнитель
(15) Устройство масляного насоса

(16) Переключатель давления масла
(17) Крышка залива масла
(18) Кольцевой уплотнитель
(19) Патрубок залива масла
(20) Кольцевой уплотнитель
(21) Крышка коромысла
(22) Масляная сетка
(23) Прокладка
(24) Направляющая измерителя уровня

масла

(25) Поддон картера
(26) Измеритель уровня масла
(27) Металлическая прокладка
(28) Сливная заглушка
(29) Кольцевой уплотнитель
(30) Адаптер (1)
(31) Адаптер (2)

(32) Лист водоотделителя
(33) Кольцевой уплотнитель
(34) Коннектор масляного фильтра (модель

без охладителя масла)

(35) Заглушка (модель без охладителя масла)
(36) Кольцевой уплотнитель

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   5 (0.5, 3.6)
T2:   6.4 (0.65, 4.7)
T3:    10 (1.0, 7.2)
T4:   44 (4.5, 32.5)
Т5:   69 (7.0, 50.9/)
Т6:   6.4 (0.65, 4.7)
T7:   25 (2.5, 18.1)
Т8:   44 (4.5, 32.5)
Т9:   54 (5.5, 40)

ОБЩЕЕ ОПИСАНИЕ

LU(H4SO)-6

СМАЗКА

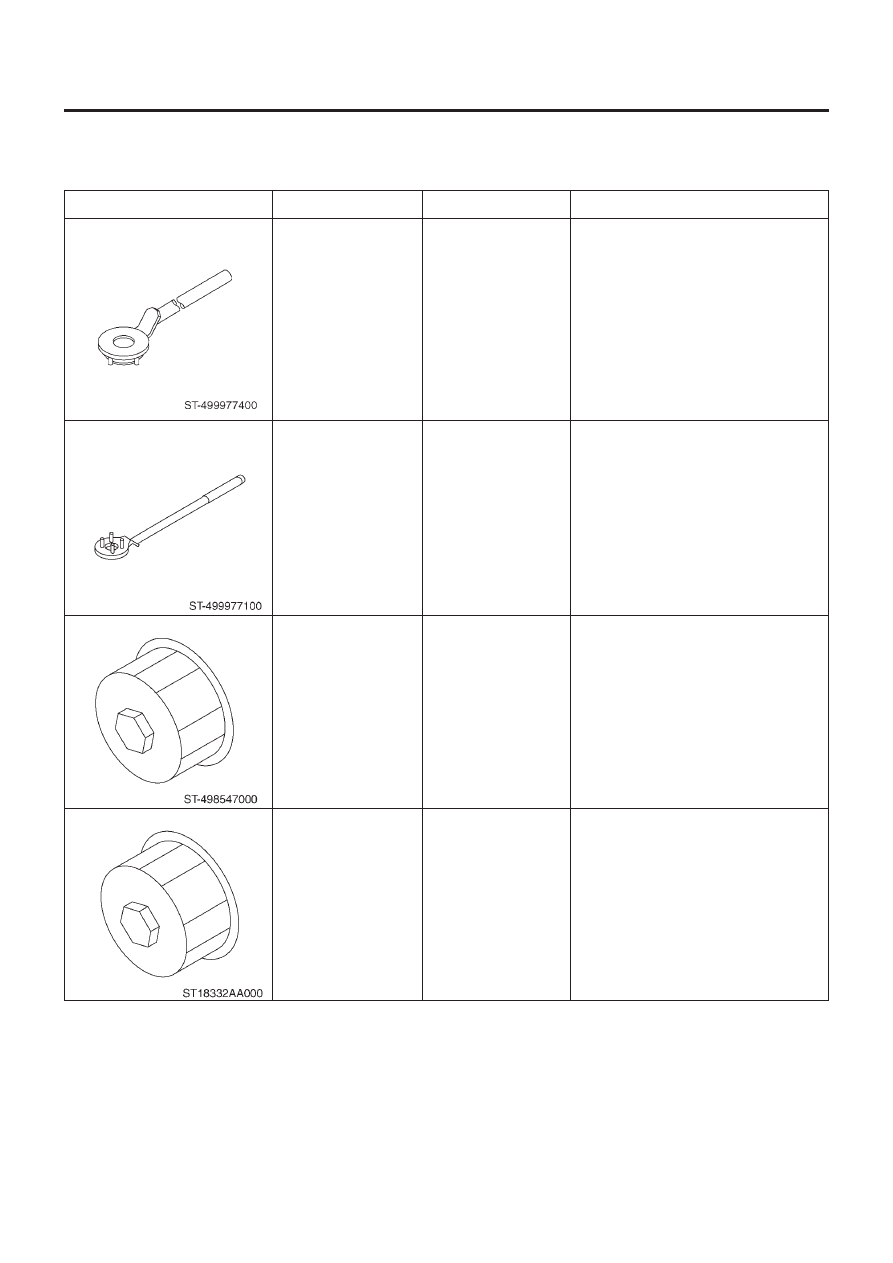

D: ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499977400
(Модель 2.0 L)

499977100
(Модель 2.5 L)

498547000

18332AA000

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

Используется для остановки вращения
шкива коленвала при ослаблении и
затягивании болта шкива коленвала.

Используется для остановки вращения
шкива коленвала при ослаблении и
затягивании болта шкива коленвала.

Используется для демонтажа и установки
масляного фильтра. Для фильтра
(внешний диаметр: 80 мм (3.15 in))

Используется для демонтажа и установки
масляного фильтра. Для фильтра
(внешний диаметр: 68 мм (2.68 in))

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

LU(H4SO)-7

СМАЗКА

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

18332AA010

499587100

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

УСТАНОВЩИК
САЛЬНИКА

Используется для демонтажа и установки
масляного фильтра.
Для фильтра (внешний диаметр: 65 ММ
(2.56 in))

Используется для установки сальника
масляного насоса.

ОПИСАНИЕ

ПОМЕТКИ
