Subaru Forester (2004 год). Руководство - часть 45

КОРПУС ВОЗДУШНОГО ФИЛЬТРА

IN(H4SO)-6

ВПУСК (ВСАСЫВАНИЕ)

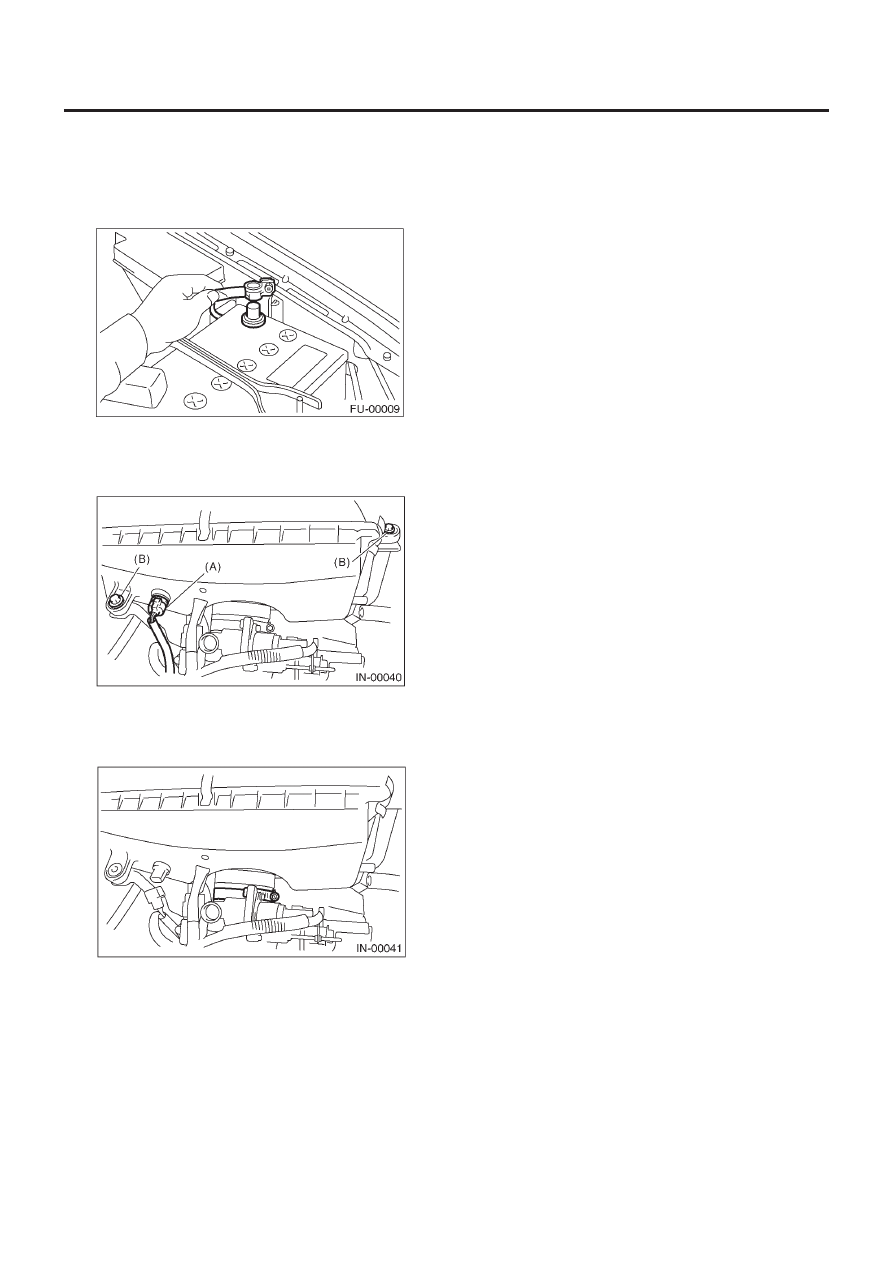

3. Корпус воздушного фильтра

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор (А) от датчика температуры возду-
ха на впуске.
3) Снимите болт (В), фиксирующий корпус воздушного
фильтра на стойке.

4) Отсоедините шланги и патрубок забора воздуха от корпуса
воздушного фильтра.
5) Ослабьте зажим, соединяющий корпус воздушного фильт-
ра и дроссель.

6) Снимите корпус воздушного фильтра.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для получения информации о моменте затяжки см. "КОМПО-
НЕНТ".<См. IN(H4SO)-2, КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

Осмотрите на предмет обнаружения трещин и ослабленных
соединений.

ПАТРУБОК ЗАБОРА ВОЗДУХА

IN(H4SO)-7

ВПУСК (ВСАСЫВАНИЕ)

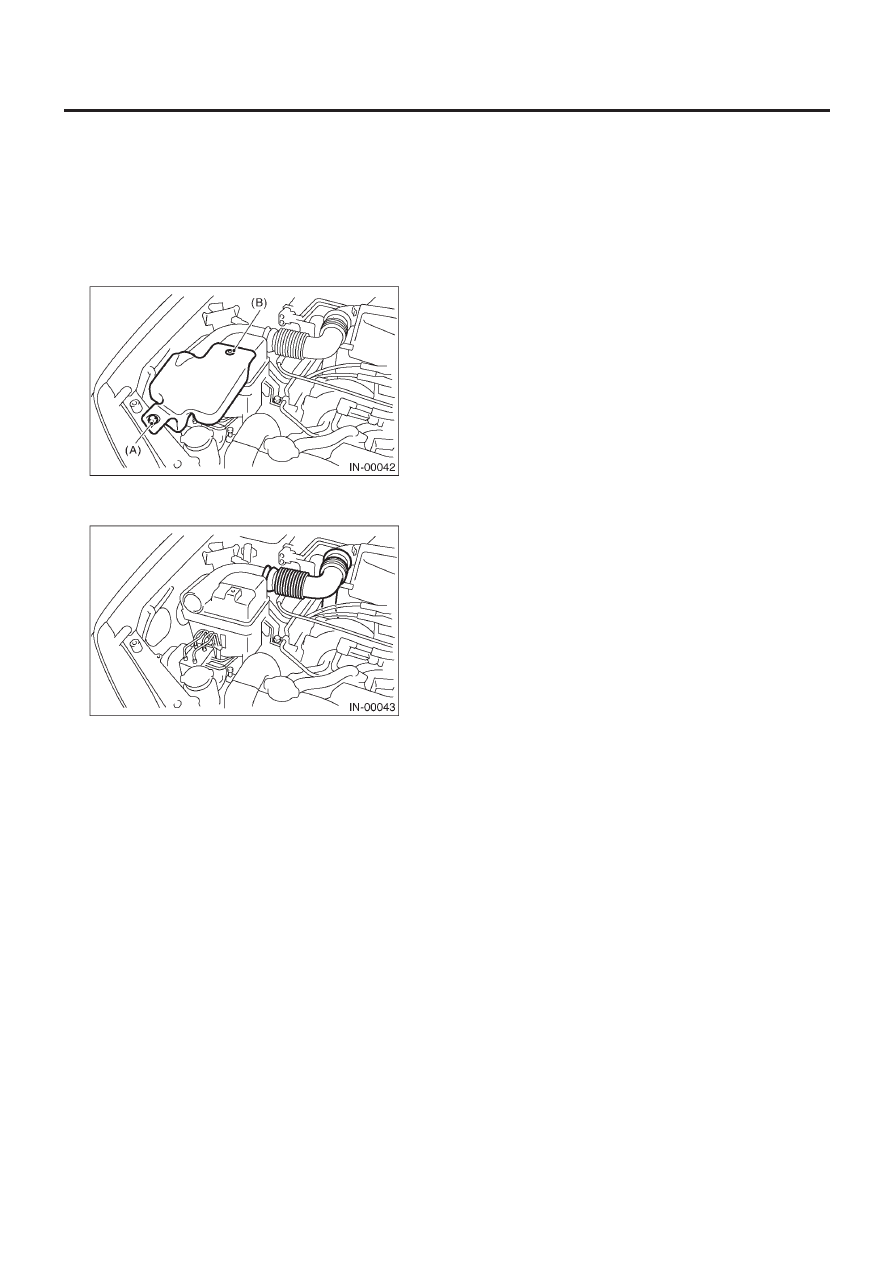

4. Патрубок забора воздуха

A:  ДЕМОНТАЖ

1) Снимите болт (А), фиксирующий патрубок забора воздуха
А на передней стороне кузова.
2) Снимите зажим (В), соединяющий патрубок забора возду-
ха А с камерой резонатора.
3) Снимите патрубок забора воздуха А.

4) Снимите патрубок забора воздуха В с камеры резонатора
и корпуса воздушного фильтра.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для получения информации о моменте затяжки см. "КОМПО-
НЕНТ".<См. IN(H4SO)-2, КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

1) Осмотрите на предмет обнаружения трещин и ослаблен-
ных соединений.
2) Убедитесь в отсутствии инородных предметов в патрубке
забора воздуха.

КАМЕРА РЕЗОНАТОРА

IN(H4SO)-8

ВПУСК (ВСАСЫВАНИЕ)

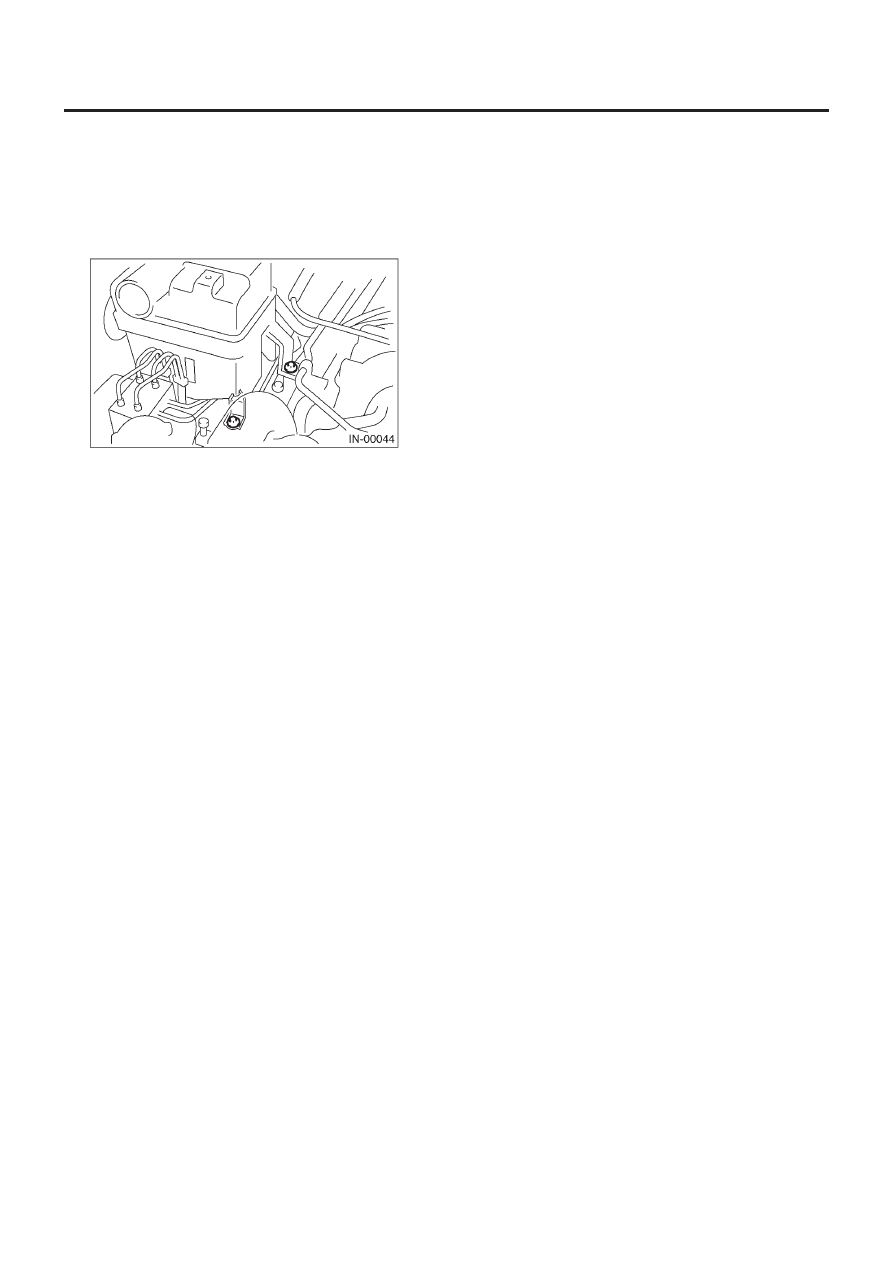

5. Камера резонатора

A:  ДЕМОНТАЖ

1) Снимите патрубок забора воздуха. <См. IN(H4SO)-7, ДЕ-
МОНТАЖ, Патрубок забора воздуха.>
2) Снимите камеру резонатора.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для получения информации о моменте затяжки см. "КОМПО-
НЕНТ".<См. IN(H4SO)-2, КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

Осмотрите на предмет обнаружения трещин и ослабленных
соединений.
