ОБЩЕЕ ОПИСАНИЕ

IN(H4SO)-2

ВПУСК (ВСАСЫВАНИЕ)

1. Общее описание

A: КОМПОНЕНТ

ОБЩЕЕ ОПИСАНИЕ

IN(H4SO)-3

ВПУСК (ВСАСЫВАНИЕ)

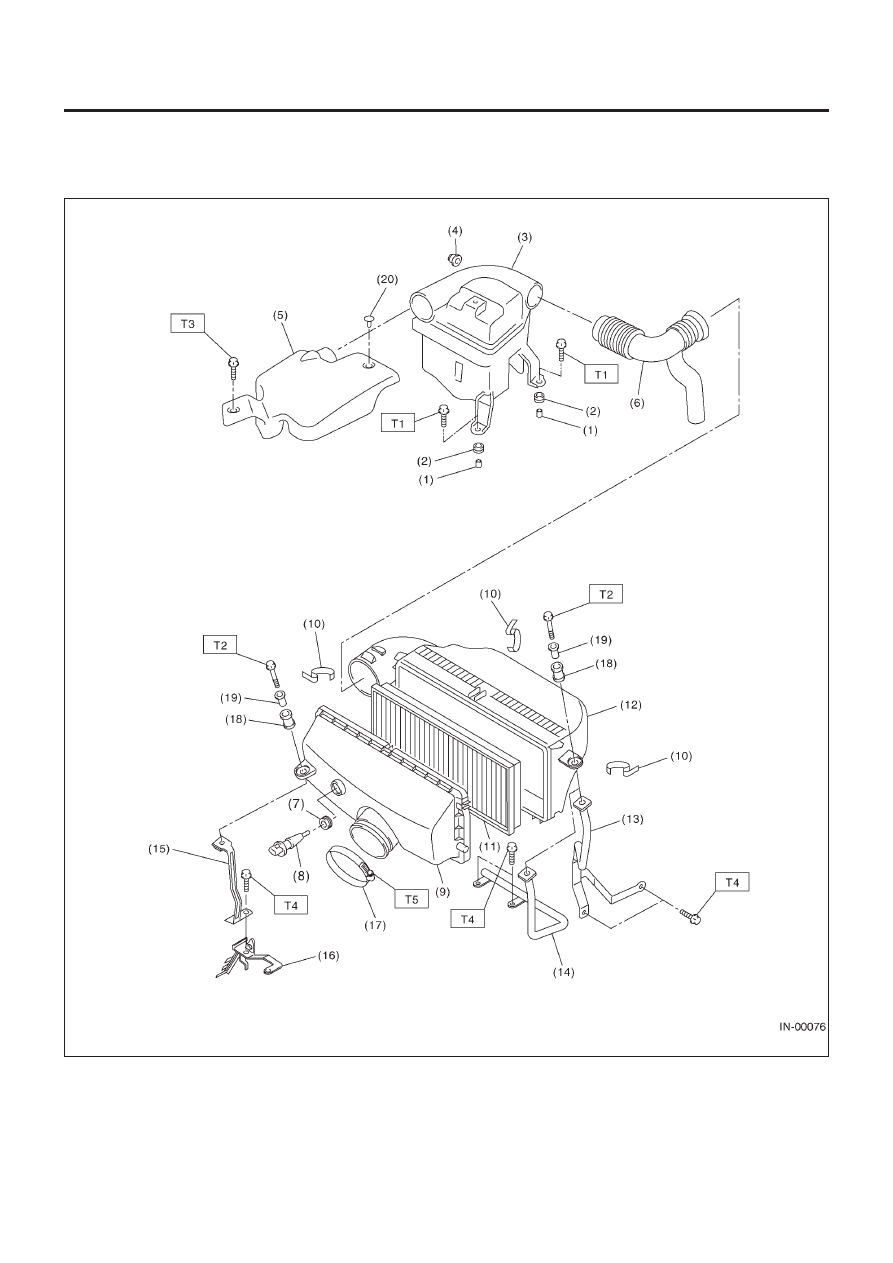

(1) Расширитель
(2) Втулка
(3) Камера резонатора
(4) Подушка
(5) Патрубок забора воздуха A
(6) Патрубок забора воздуха В
(7) Втулка
(8) Датчик температуры воздуха на впуске
(9) Корпус воздушного фильтра A
(10) Зажим

(11) Воздушный фильтр
(12) Корпус воздушного фильтра В
(13) Стойка LH (модель MT)
(14) Стойка LH (модель AT)
(15) Стойка RH
(16) Кронштейн проводки двигателя
(17) Зажим
(18) Втулка
(19) Расширитель
(20) Зажим

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

33 (3.4, 24.6)

T2:

6.5 (0.66, 4.8)

T3:

7.5 (0.76, 5.5)

T4:

16 (1.6,11.6)

T5:

3 (0.3, 2.2)

ОБЩЕЕ ОПИСАНИЕ

IN(H4SO)-4

ВПУСК (ВСАСЫВАНИЕ)

B: ОСТОРОЖНО

• Надевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

ВОЗДУШНЫЙ ФИЛЬТР

IN(H4SO)-5

ВПУСК (ВСАСЫВАНИЕ)

2. Воздушный фильтр

A:  ДЕМОНТАЖ

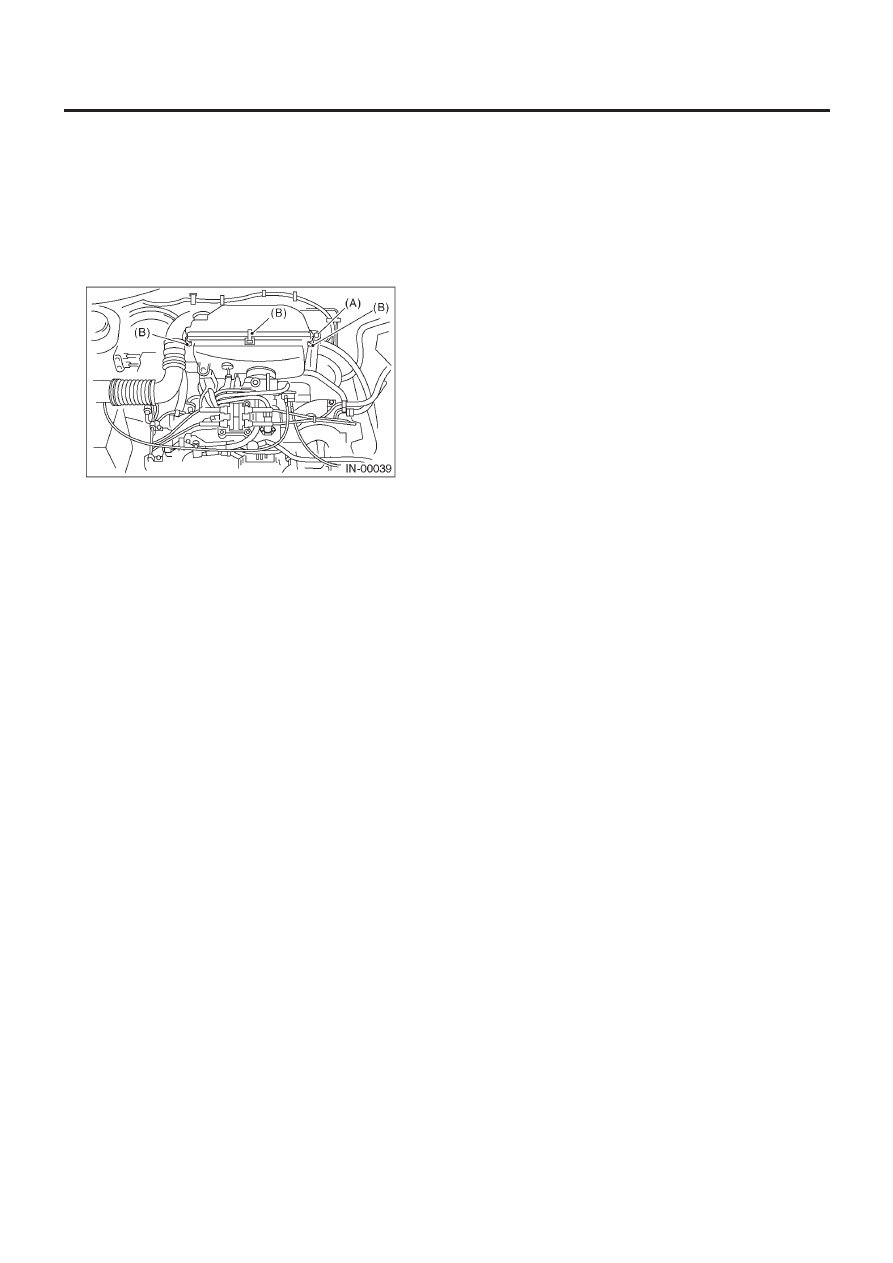

1) Снимите патрубок забора воздуха с корпуса воздушного
фильтра.
2) Снимите болт (А), фиксирующий корпус воздушного
фильтра на стойке.
3) Снимите зажим (В) выше корпуса воздушного фильтра.

4) Снимите воздушный фильтр.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Застегните зажим после вставления нижней кромки корпуса.
• Для получения информации о моменте затяжки см. "КОМ-
ПОНЕНТ".<См. IN(H4SO)-2, КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

Замените в случае обнаружения чрезмерных повреждений
или загрязнения.
