ДЕМПФЕРНЫЙ ТОПЛИВНЫЙ КЛАПАН

FU(H4SO)-62

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

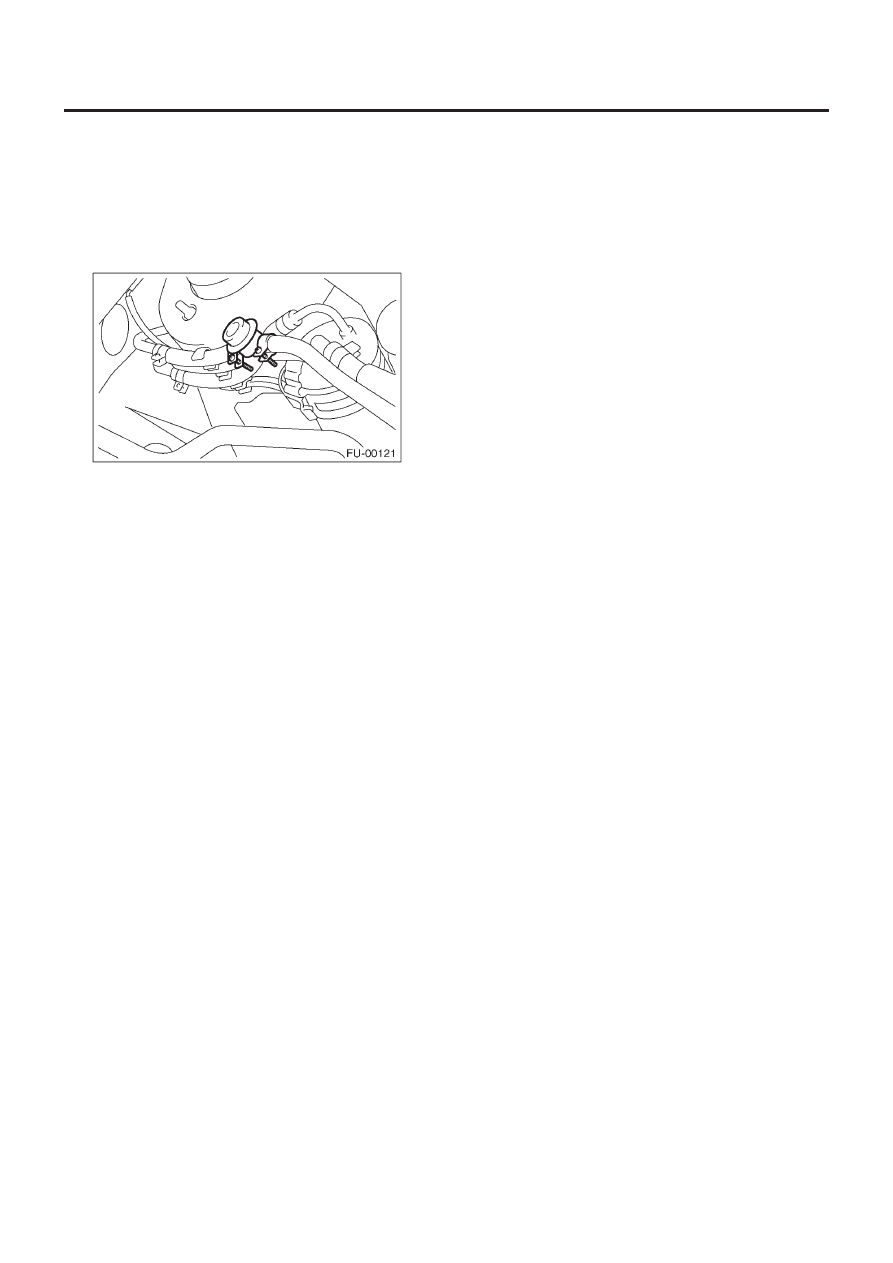

27. Демпферный топливный клапан

A:  ДЕМОНТАЖ

1) Ослабьте давление топлива. <См. FU(H4SO)-47, ОСЛАБЛЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Снимите демпферный топливный клапан со шланга воз-
врата топлива.

B:  УСТАНОВКА

Установите в обратном порядке.

ЛИНИИ ПОДАЧИ, ВОЗВРАТА И ИСПАРЕНИЯ ТОПЛИВА

FU(H4SO)-63

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

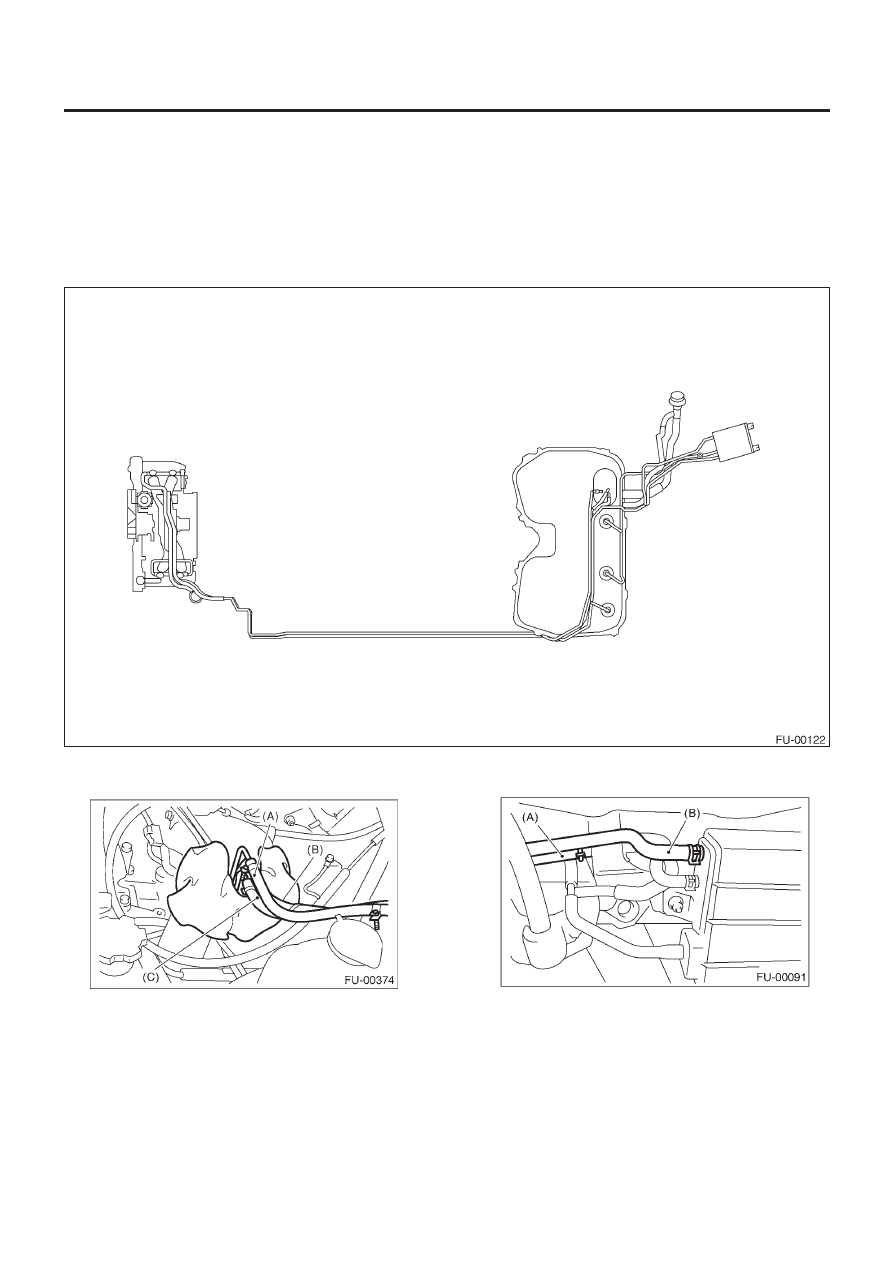

6) В отсеке двигателя, отсоедините шланг подачи топлива
(А), шланг возврата (В) и шланг испарения (С).

7) Поднимите автомобиль.

8) Отсоедините шланг двустороннего клапана (А) от двусто-
роннего клапана и отсоедините шланг коробки (В) от коробки.

28. Линии подачи, возврата и испарения топлива

A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Ослабьте давление топлива. <См. FU(H4SO)-47, ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
3) Откройте крышку заливной горловины и затем снимите крышку заливной горловины топлива.
4) Снимите коврик. <См. EI-49, ДЕМОНТАЖ, Напольный коврик.>
5) Снимите трубы и шланги подачи топлива, трубы и шланги возврата топлива и трубы и шланги испарения топлива.

ЛИНИИ ПОДАЧИ, ВОЗВРАТА И ИСПАРЕНИЯ ТОПЛИВА

FU(H4SO)-64

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

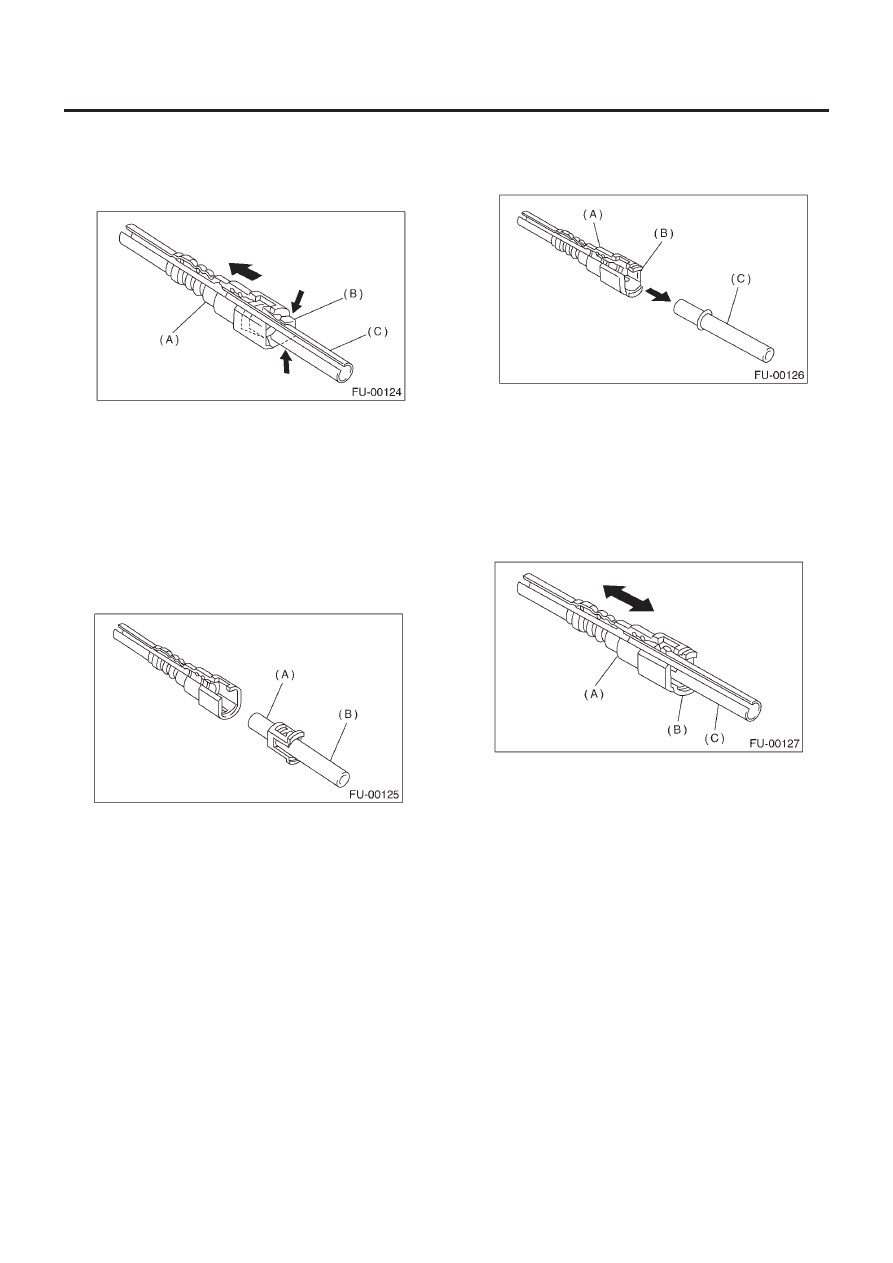

9) Отделите быстрый коннектор на линии подачи топлива.

(1) Очистите трубу и коннектор, если они покрыты пылью.
(2) Придержите коннектор (А), затем протолкните фикса-

тор (В) вниз.

(3)  Вытяните коннектор (А) из фиксатора (В).

(A) Коннектор
(B) Фиксатор
(C) Трубка

B:  УСТАНОВКА

1) Подсоедините быстрый коннектор на линии подачи топлива.

ПРИМЕЧАНИЕ:
• Замените фиксатор на новый.
• Убедитесь в том, что соединительная часть не повреждена
и не покрыта пылью. В случае необходимости очистите уп-
лотнительную поверхность трубы.

(A) Уплотнительная поверхность
(B) Трубка

(1)  Установите новый фиксатор (В) на коннектор (А).

(2)  Полностью втолкните трубу в коннектор.

ПРИМЕЧАНИЕ:
При этом вы услышите два щелчка.

(A) Коннектор
(B) Фиксатор
(C) Трубка

ОСТОРОЖНО:
• Потяните за коннектор для того, чтобы убедиться, что
он надежно зафиксирован.
• Убедитесь в том, что две лапки фиксатора надежно со-
членены в коннекторе.
• Обязательно осмотрите шланги и их соединения на
предмет утечек топлива.

(A) Коннектор
(B) Фиксатор
(C) Трубка

ЛИНИИ ПОДАЧИ, ВОЗВРАТА И ИСПАРЕНИЯ ТОПЛИВА

FU(H4SO)-65

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

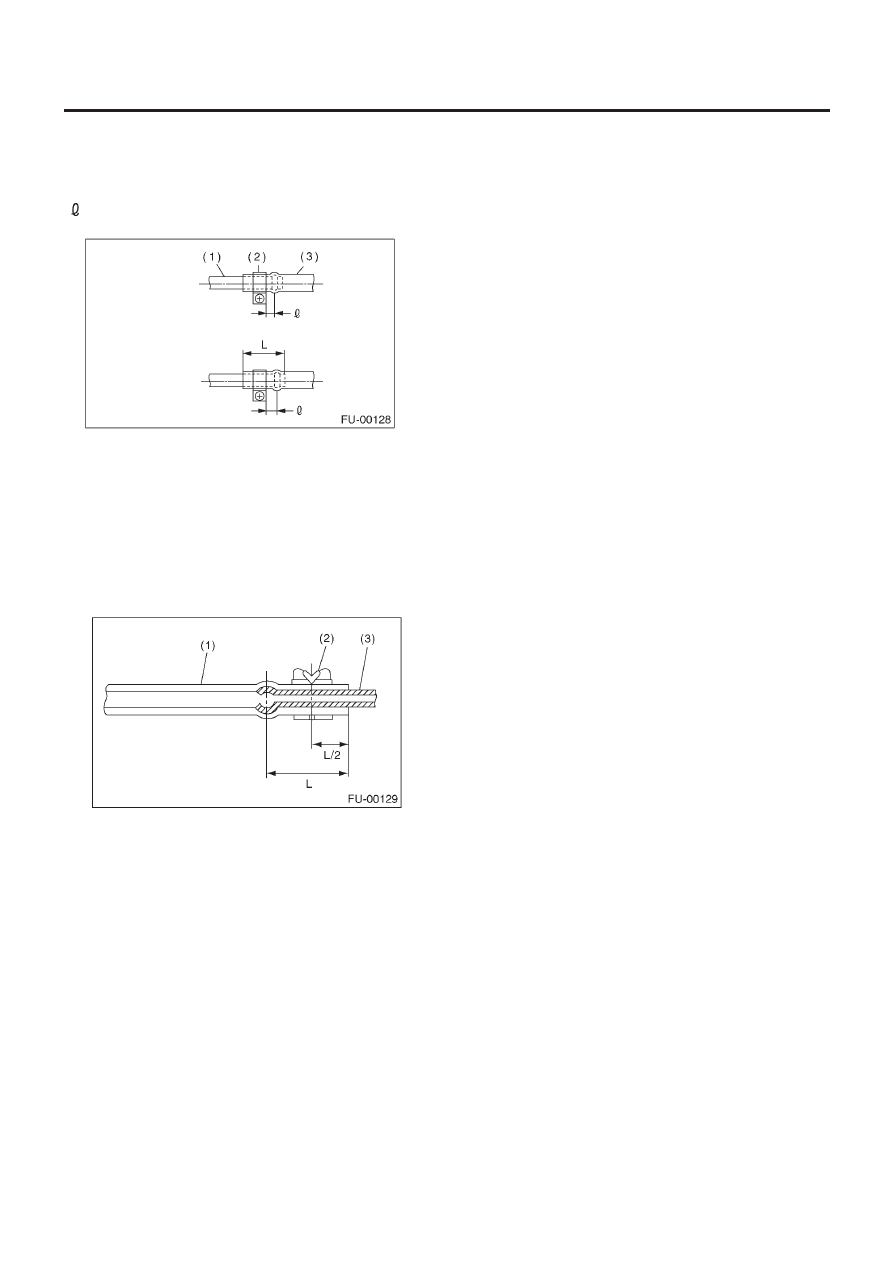

2) Подсоедините шланг подачи топлива к трубе с нахлестом
20-25 мм.
Тип А: При указании длины фитинга.
Тип В: При отсутствии указания длины фитинга.

: 2.5 ± 1.5 мм (0.098 ± 0.059 in)

L: 22.5 ± 2.5 мм (0.886 ± 0.098 in)

(1) Фитинг
(2) Зажим
(3) Шланг

3) Подсоедините шланг испарения к трубе примерно в 15-20
мм от конца шланга.

L = 17.5 ± 2.5 мм (0.689 ± 0.098 in)

ОСТОРОЖНО:
Обязательно осмотрите шланги и их соединения на
предмет утечек топлива.

(1) Шланг
(2) Зажим
(3) Трубка

C: ОСМОТР

1) Убедитесь в отсутствии трещин на топливных трубах и
шлангах.
2) Убедитесь в надежном соединении топливных труб и шлангов.

Тип А

Тип B
