ДАТЧИК УРОВНЯ ТОПЛИВА НИЖЕ МИНИМАЛЬНОГО

FU(H4SO)-58

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24. Датчик уровня топлива

ниже минимального

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Отсоедините кабель заземления от аккумулятора

2) Поднимите автомобиль

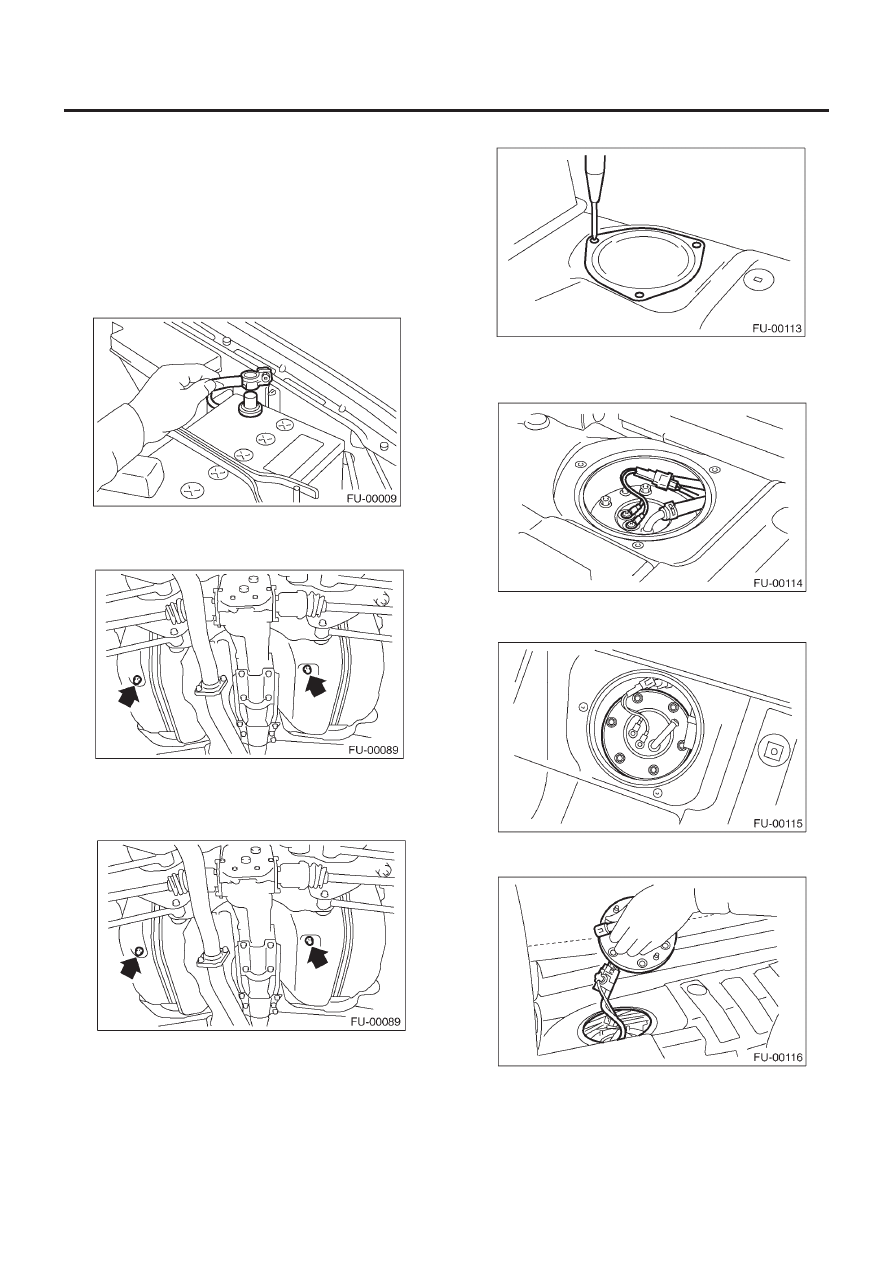

3) Слейте топливо из топливного бака. Установите контейнер
под автомобиль и снимите сливную заглушку с топливного бака.

4) Затяните сливную заглушку топлива

Момент затяжки:

26 Н•м (2.7 кгс-м, 19.2 ft-lb)

5) Снимите заднее сидение

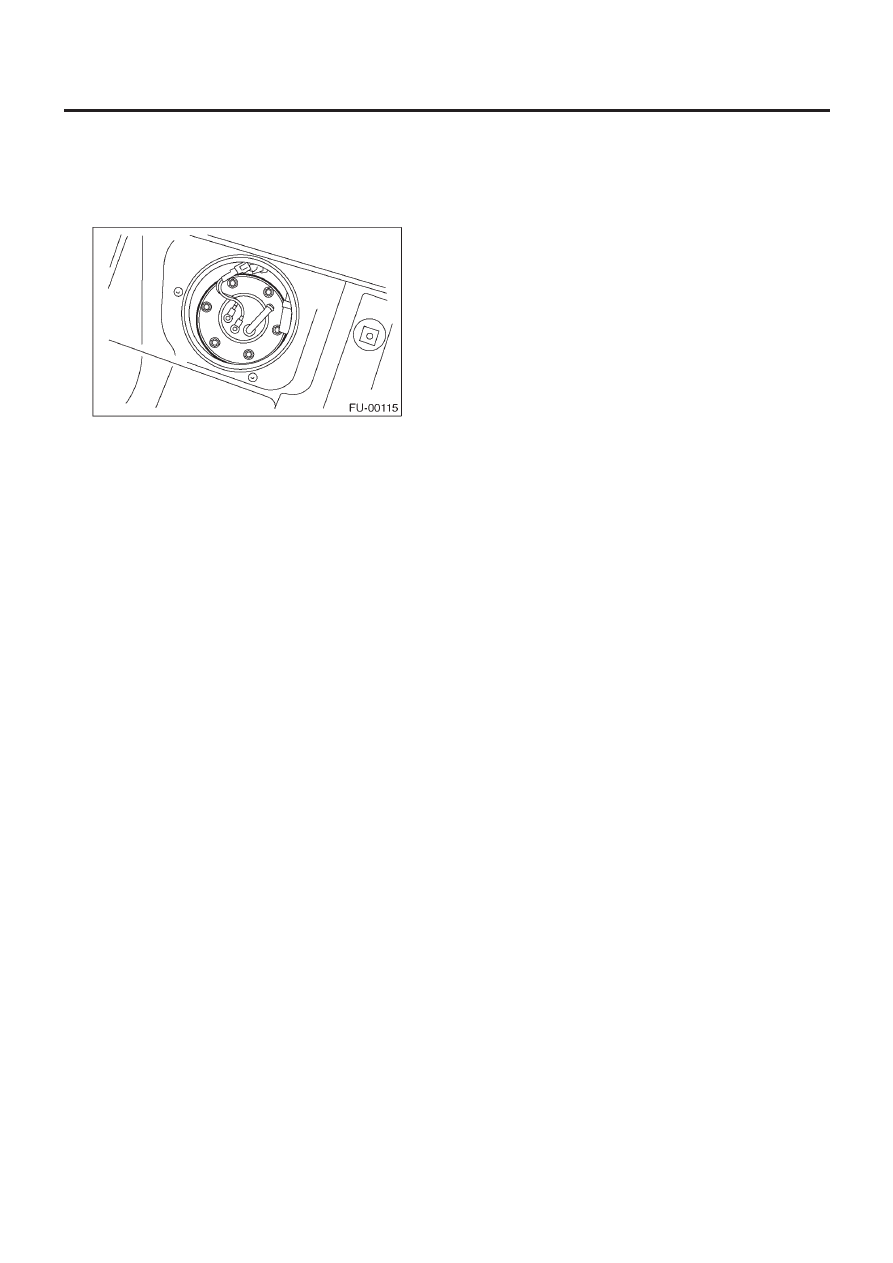

6) Снимите крышку сервисного отверстия.

7) Отсоедините коннектор от датчика уровня топлива ниже
минимального.
8) Отсоедините шланг топливного струйного насоса.

9) Снимите болты, крепящие датчик уровня топлива ниже ми-
нимального на топливном баке.

10) Снимите датчик уровня топлива ниже минимального

ДАТЧИК УРОВНЯ ТОПЛИВА НИЖЕ МИНИМАЛЬНОГО

FU(H4SO)-59

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B:  УСТАНОВКА

Установите все в обратном порядке.

Момент затяжки:

4.4 Н•м (0.45 кгс-м, 3.3 ft-lb)

ТОПЛИВНЫЙ ФИЛЬТР

FU(H4SO)-60

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

25. Топливный фильтр

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Ослабьте давление топлива. <См. FU(H4SO)-47, ОСЛАБЛЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>

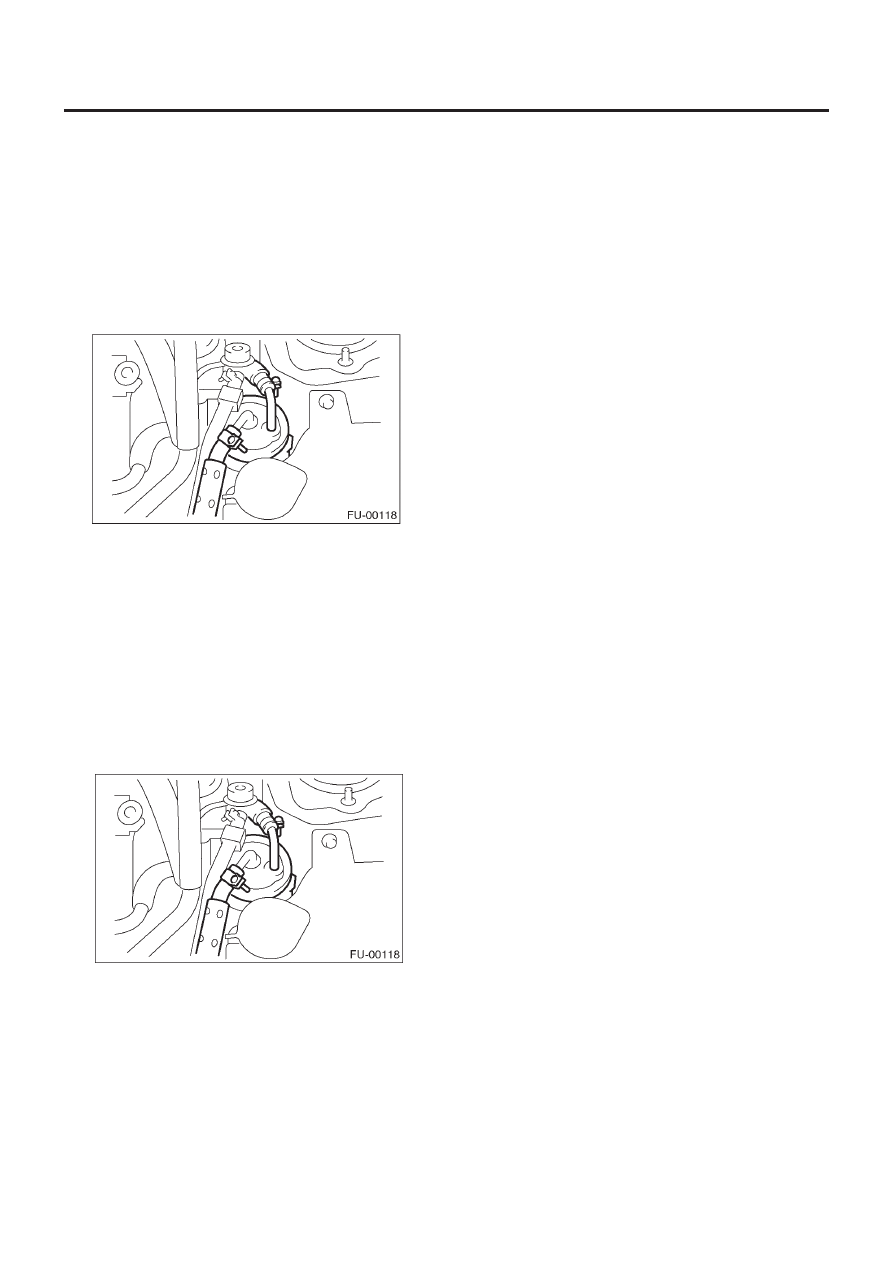

2) Отсоедините шланги подачи топлива от топливного фильтра.

3) Снимите фильтр с держателя.

B:  УСТАНОВКА

ОСТОРОЖНО:
• Если топливные шланги повреждены в соединитель-
ной части, замените их на новые.
• Если зажимы серьезно повреждены, замените их на
новые.

1) Установите все в обратном порядке.
2) Затяните винты зажимов шлангов.

Момент затяжки:

1.25 Н•м (0.13 кгс-м, 0.94 ft-lb)

C: ОСМОТР

1) Проверьте внутреннюю часть топливного фильтра на пред-
мет наличия грязи и осадка воды.
2) В случае засорения, или если достигнут интервал замены,
замените его.
3) В случае обнаружения воды, потрясите его и  удалите воду
через впускной порт.

КЛАПАН ПРЕРЫВАНИЯ ПОДАЧИ ТОПЛИВА

FU(H4SO)-61

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

26. Клапан прерывания подачи топлива

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Снимите топливный бак. <См. FU(H4SO)-48, ДЕМОНТАЖ,
Топливный бак.>

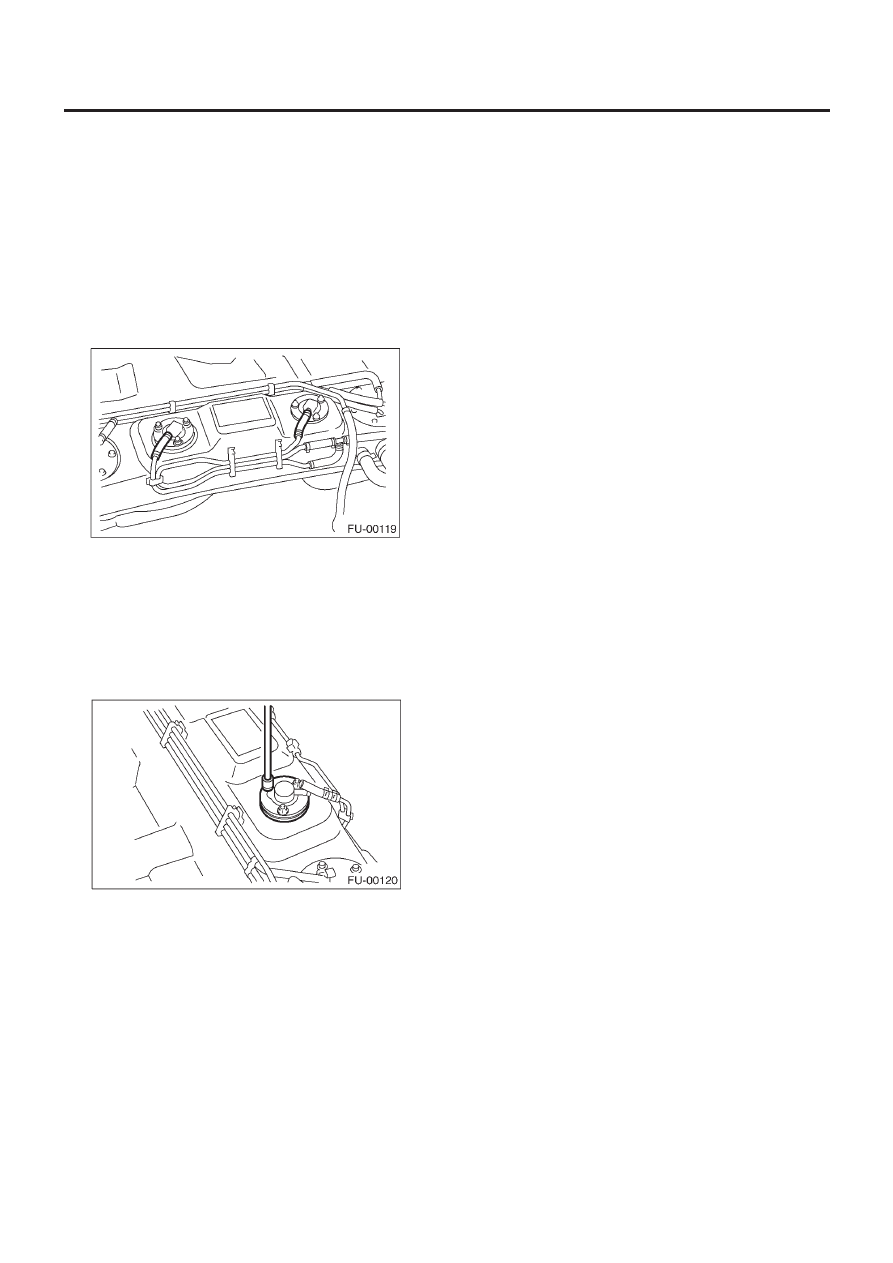

2) Передвиньте зажим и отсоедините шланг испарения от
клапана прерывания подачи топлива.

3) Снимите болты, фиксирующие клапан прерывания подачи
топлива.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

4.4 Н•м (0.45 кгс-м, 3.3 ft-lb)
