КЛИНОВИДНЫЙ РЕМЕНЬ

РМ-12

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

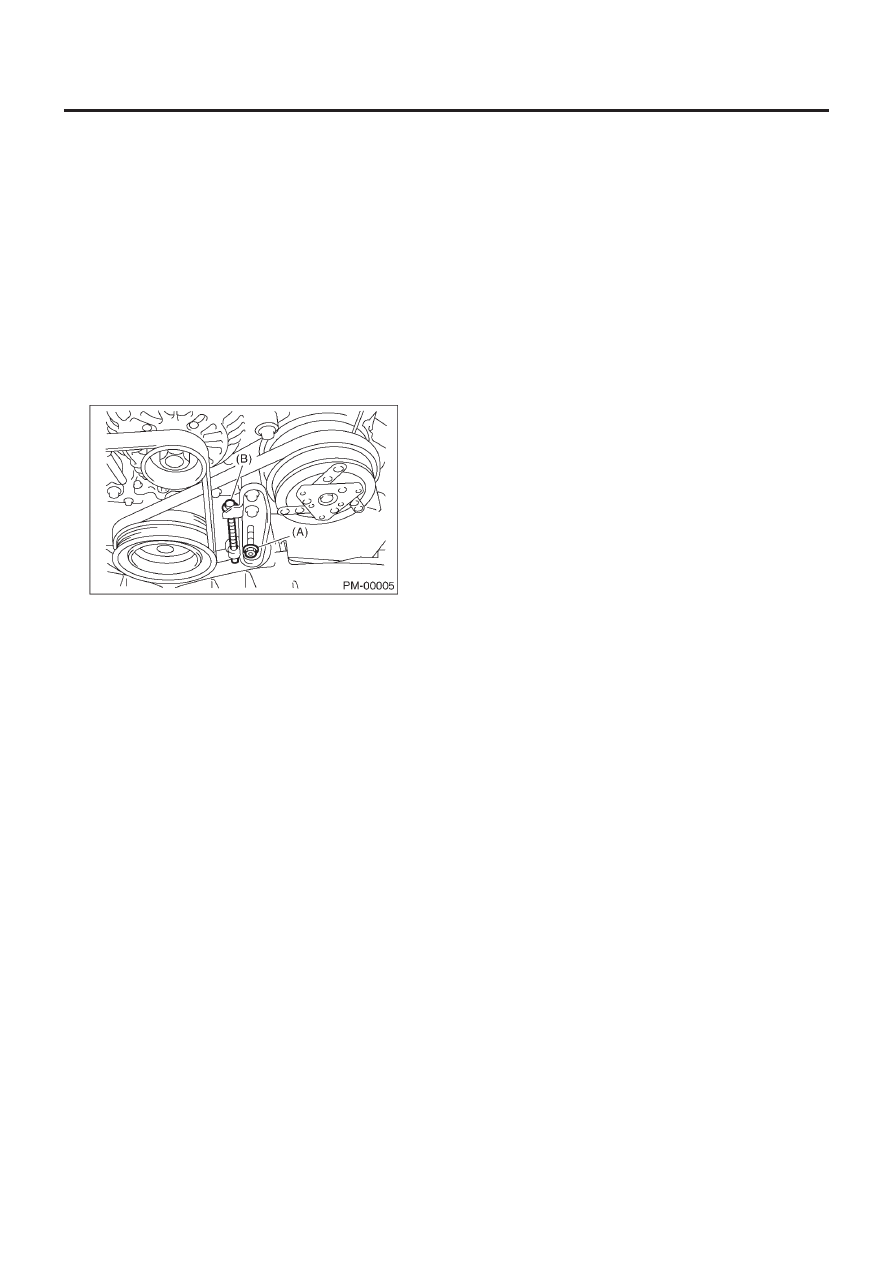

3. ЗАДНИЙ РЕМЕНЬ

(ПРИВОДНОЙ КОНДИЦИОНЕРА ВОЗДУХА)

ПРИМЕЧАНИЕ:
Сотрите масло или воду с ремня и шкива.

1) Снимите передний ремень.
2) Ослабьте контргайку (A).
3) Ослабьте скользящий болт (B).
4) Снимите задний ремень.
5) Установите новый ремень и затяните скользящий болт для
достижения указанного натяжения.
6) Затяните контргайку (A).
7) Установите передний ремень. <См. ME(H4SO)-43, ЗАДНИЙ
РЕМЕНЬ, УСТАНОВКА, Клиновидный ремень.>

Момент затяжки:

23 Н•м (2.3 кгс-м, 17.0 ft-lb)

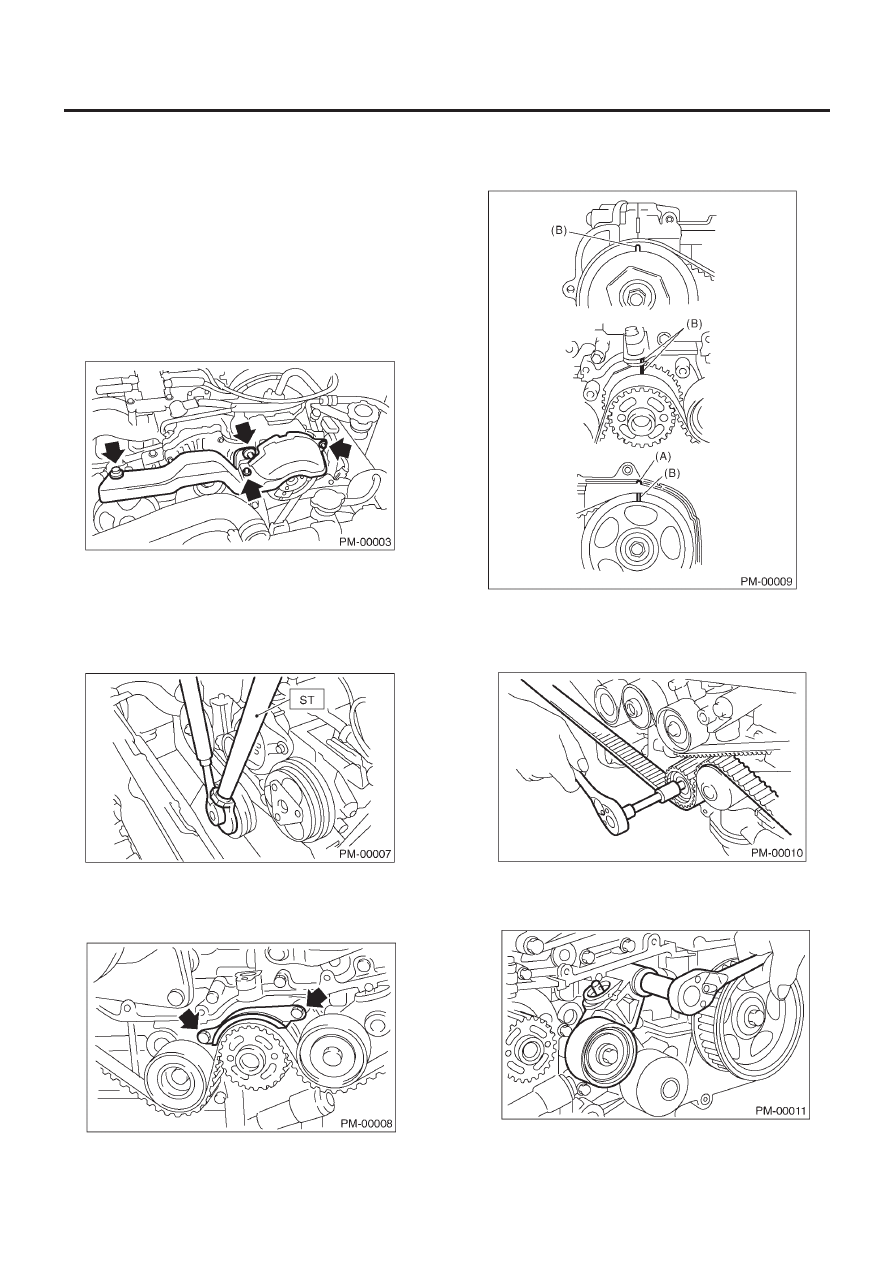

ЗУБЧАТЫЙ РЕМЕНЬ

РМ-13

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7. Зубчатый ремень

A:  ЗАМЕНА

1. МОДЕЛЬ НЕ ТУРБО

1) Снимите вентилятор радиатора и вентилятор кондиционе-
ра воздуха.
<См. CO(H4SO)-35, Главный вентилятор радиатора и мотор
вентилятора.>, <См. CO(H4SO)-40, Вспомогательный венти-
лятор радиатора и мотор вентилятора.>
2) Накройте радиатор картоном или одеялом для защиты от
повреждений.
3) Снимите крышку клиновидного ремня.

4) Снимите клиновидный ремень. <См. ME(H4SO)-43, Клино-
видный ремень.>
5) Снимите натяжитель приводного ремня компрессора кон-
диционера воздуха.
6) Для фиксации коленвала используйте ST. Снимите болт
шкива.
ST

499977100

КЛЮЧ ШКИВА КОЛЕНВАЛА

7) Снимите шкив коленвала.
8) Снимите левую крышку ремня.
9) Снимите переднюю крышку зубчатого ремня.
10) Снимите направляющую зубчатого ремня. (Модель MT)

11) Поверните коленвал и сопоставьте отметки на коленвале,
левой и правой звездочках распредвала с отметинами на
крышке ремня и блоке цилиндров.

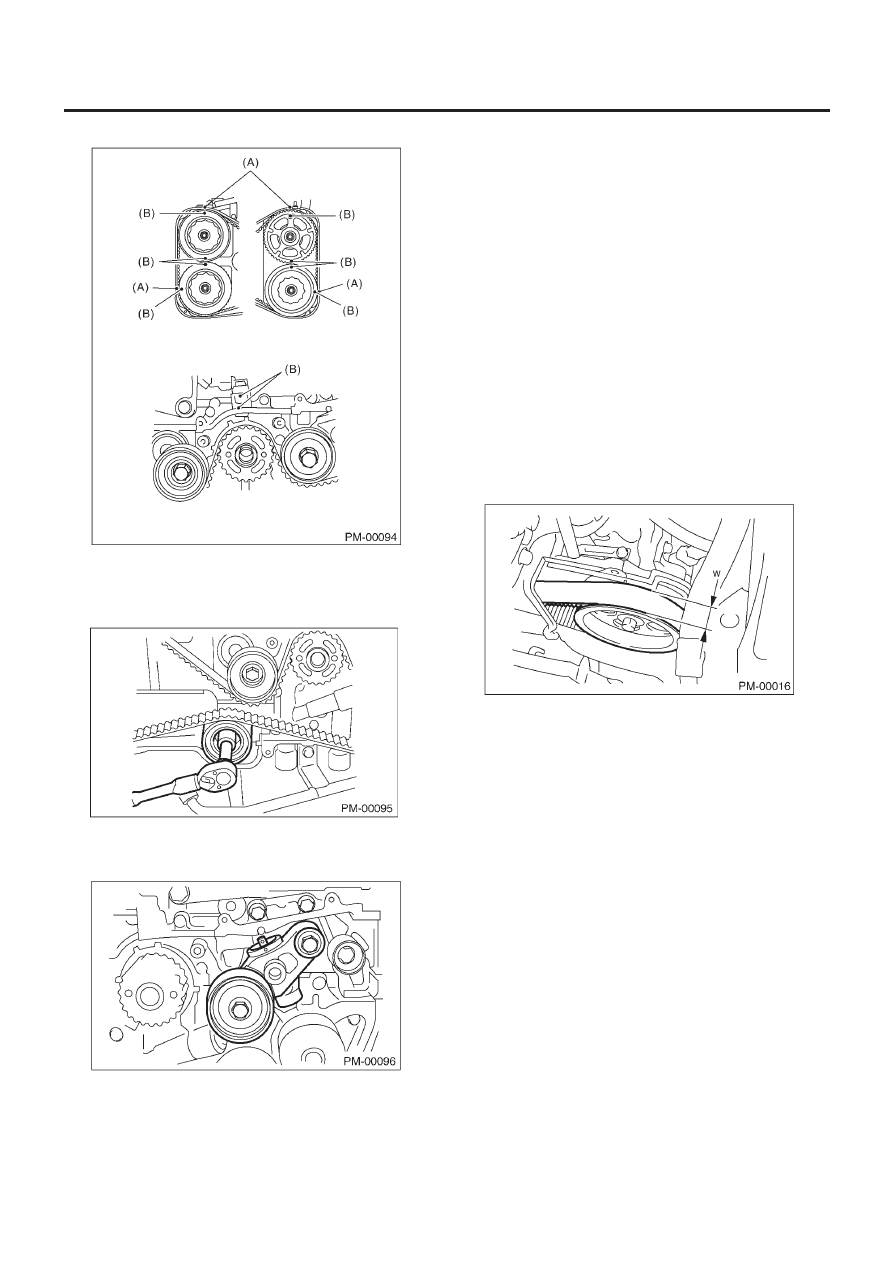

ST

499987500

ГНЕЗДО КОЛЕНВАЛА

(А) Отметина
(В) Сопоставительная отметка

12) Снимите натяжитель ремня.
13) Снимите натяжитель ремня (No. 2).

14) Снимите зубчатый ремень
15) Снимите устройство автоматической регулировки натя-
жения ремня.

ЗУБЧАТЫЙ РЕМЕНЬ

РМ-14

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

16) Установите все в обратном порядке. <См. ME(H4SO)-49,
УСТАНОВКА, Зубчатый ремень.>

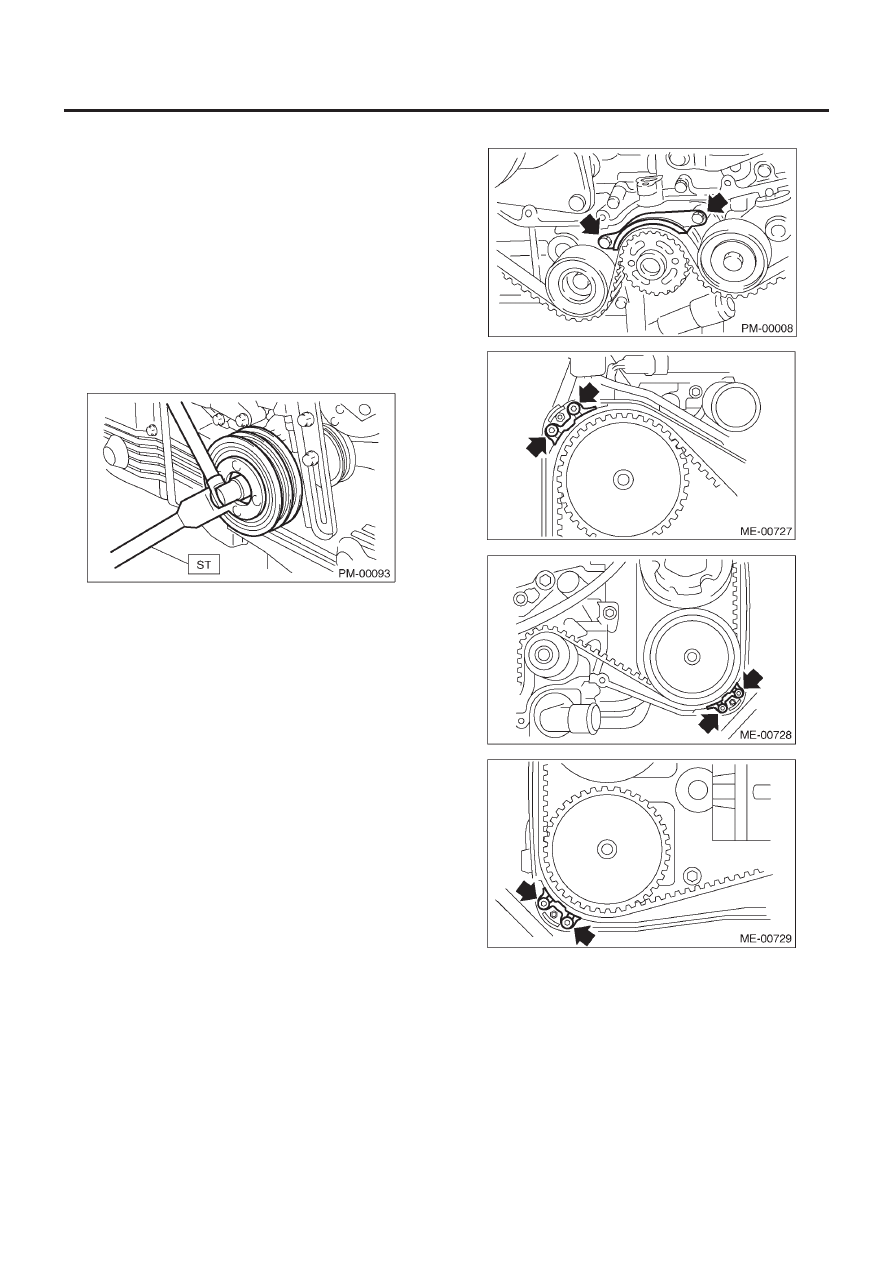

2.  МОДЕЛЬ ТУРБО

1) Снимите вентилятор радиатора и вентилятор кондиционе-
ра воздуха.
<См. CO(H4SO)-35, Главный вентилятор радиатора и мотор
вентилятора.>, <См. CO(H4SO)-40, Вспомогательный венти-
лятор радиатора и мотор вентилятора.>
2) Накройте радиатор картоном и одеялом.
3) Снимите клиновидные ремни. <См. ME(H4SO)-43, Клино-
видный ремень.>
4) Снимите натяжитель приводного ремня компрессора кон-
диционера воздуха.
5) Снимите болт шкива. Для фиксации коленвала используйте ST.
ST

499977300

КЛЮЧ ШКИВА КОЛЕНВАЛА

6) Снимите шкив коленвала.
7) Снимите натяжитель ремня привода компрессора конди-
ционера воздуха.
8) Снимите крышку ремня (левая сторона).
9) Снимите крышку ремня (правая сторона).
10) Снимите переднюю крышку ремня.

11) Снимите направляющую зубчатого ремня. (Модель MT)

12) Поверните коленвал и сопоставьте отметины на коленва-
ле, левой и правой звездочках распредвала с отметками на
крышке ремня и блоке цилиндров. Для поворота коленвала
используйте ST.

ЗУБЧАТЫЙ РЕМЕНЬ

РМ-15

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ST

499987500

ГНЕЗДО КОЛЕНВАЛА

(А) Отметина
(В) Сопоставительная отметка

13) Снимите натяжитель ремня.

14) Снимите зубчатый ремень.
15) Снимите устройство автоматической регулировки натя-
жения ремня.

16) Установите все в обратном порядке. <См. ME(H4DOTC)-
58, Устройство зубчатого ремня.>

ОСТОРОЖНО:
При установке синхронного ремня обязательно сопос-
тавьте все отметины на ремне с соответствующими от-
метинами на звездочках. В случае неправильной уста-
новки может возникнуть неправильная работа клапанов
и поршней.

B: ПРОВЕРКА

1. МОДЕЛЬ SOHC

1) Снимите переднюю крышку зубчатого ремня и крышку зуб-
чатого ремня (левая сторона).
2) Прокручивая двигатель не менее четырех оборотов, прове-
ряйте поверхность ремня на повреждения или трещины. В слу-
чае необходимости замените неисправный зубчатый ремень.
3) Измерьте ширину W зубчатого ремня. Если она меньше
27 мм (1.06 дюймов), проверьте холостые шкивы, натяжи-
тель, шкив водяного насоса и звездочку распредвала для оп-
ределения выравнивания шкивов. Замените изношенный
зубчатый ремень.

4) Установите переднюю крышку зубчатого ремня и крышку
зубчатого ремня (левая сторона).

2.  МОДЕЛЬ DOHC

1) Снимите крышку зубчатого ремня (левая сторона).
2) Прокручивая двигатель не менее четырех оборотов, прове-
ряйте поверхность ремня на повреждения или трещины. В слу-
чае необходимости замените неисправный зубчатый ремень.
3) Измерьте ширину W зубчатого ремня. Если она меньше
30 мм (1.18 дюймов), проверьте холостые шкивы, натяжи-
тель, шкив водяного насоса и звездочку распредвала для оп-
ределения выравнивания шкивов. Замените изношенный
зубчатый ремень.
