IM(diag)-15

Список кодов диагностики неисправностей (КДН)

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

9. Список кодов диагностики неисправностей (КДН)

A: СПИСОК

ПРИМЕЧАНИЕ:
Если выявлены КДН, не связанные с системой иммобилайзера, проведите диагностику по КДН дви-
гателя. <См. EN(H4SO)(diag)-78, Список кодов диагностики неисправностей (КДН).> <См.
EN(H4DOTC)(diag)-81, Список кодов диагностики неисправностей (КДН).>

КДН

Содержание

Содержание диагностики

Индекс №

P1571

Несовместимость опорного
кода

Несовместимость опорного ко-
да блока управления иммоби-
лайзером и ECM

<См. IM(diag)-16, КДН P1571 НЕСОВМЕСТИ-
МОСТЬ ОПОРНОГО КОДА, Процедура диагности-
ки с использованием кодов диагностики неис-
правностей (КДН).>

P1572

Сбой в цепи иммобилайзе-
ра (Кроме цепи антенны)

Неисправность в линии связи
между блоком управления им-
мобилайзером и ECM

<См. IM(diag)-17, КДН P1572 НЕИСПРАВНОСТЬ
ЦЕПИ ИММОБИЛАЙЗЕРА (КРОМЕ ЦЕПИ АНТЕН-
НЫ), Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

P1574 Сбой функции связи ключа

• Отказ блока управления им-
мобилайзером принять код-
идентификатор ключа (транс-
пондера)
• Ключ не принимается (транс-
пондер)

<См. IM(diag)-21, КДН P1574 СБОЙ ФУНКЦИИ
СВЯЗИ КЛЮЧА, Процедура диагностики с исполь-
зованием кодов диагностики неисправностей
(КДН).>

P0513

Неверный ключ иммоби-
лайзера

Неверный ключ иммобилайзе-
ра (Использование ключа, не-
зарегистрированного в блоке
управления иммобилайзером)

<См. IM(diag)-22, КДН P0513 НЕВЕРНЫЙ КЛЮЧ
ИММОБИЛАЙЗЕРА, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей
(КДН).>

P1576

Электрически стираемое
программируемое постоян-
ное запоминающее уст-
ройство (ЭСППЗУ) блока
управления EGI

Неисправность ECM

<См. IM(diag)-22, КДН P1576 ЭЛЕКТРИЧЕСКИ
СТИРАЕМОЕ ПРОГРАММИРУЕМОЕ ПОСТОЯН-
НОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО (ЭСППЗУ)
СИСТЕМЫ EGI, Процедура диагностики с исполь-
зованием кодов диагностики неисправностей
(КДН).>

P1577

ЭСППЗУ блока управления
иммобилайзером

Неисправность блока управле-
ния иммобилайзером

<См. IM(diag)-23, КДН P1577 ЭЛЕКТРИЧЕСКИ
СТИРАЕМОЕ ПРОГРАММИРУЕМОЕ ПОСТОЯН-
НОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО (ЭСППЗУ)
БЛОКА УПРАВЛЕНИЯ ИММОБИЛАЙЗЕРОМ, Про-
цедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

P1570 Антенна

Неисправность антенны

<См. IM(diag)-24, КДН P1570 АНТЕННА, Процеду-
ра диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

IM(diag)-16

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

10.Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: КДН P1571 НЕСОВМЕСТИМОСТЬ ОПОРНОГО КОДА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Несовместимость опорного кода блока управления иммобилайзером и ECM

Шаг

Проверка

Да

Нет

1

РЕГИСТРАЦИЯ КЛЮЧА ЗАЖИГАНИЯ.
Выполните регистрацию всех ключей авто-
мобиля. См. РУКОВОДСТВО ПО РЕГИСТ-
РАЦИИ ИММОБИЛАЙЗЕРА.

Завершена ли регистрация
всех ключей?

Завершите регис-
трацию.

Переходите к шагу 2.

2

ПРОВЕРКА КДН.

Отображаются ли КДН им-
мобилайзера, кроме КДН
P1571?

Устраните причи-
ну КДН, за исклю-
чением КДН
P1571, и повтор-
но проведите
процедуру регис-
трации.

Замените ECM и блок
управления иммоби-
лайзером <См.
FU(H4SO)-44, Блок уп-
равления двигателем
(ECM).> <См.
FU(H4DOTC)-46, Блок
управления двигате-
лем (ECM).> <См. SL-
36, Блок управления
иммобилайзером>и за-
мените все ключи за-
жигания (включая
транспондер). Затем
проведите процедуру
регистрации. См. “РУ-
КОВОДСТВО ПО РЕ-
ГИСТРАЦИИ ИММО-
БИЛАЙЗЕРА" (Публи-
кация № S0820GZ).

IM(diag)-17

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

B: КДН P1572 НЕИСПРАВНОСТЬ ЦЕПИ СИСТЕМЫ ИММОБИЛАЙЗЕРА

(КРОМЕ ЦЕПИ АНТЕННЫ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность в линии связи между блоком управления иммобилайзером и ECM

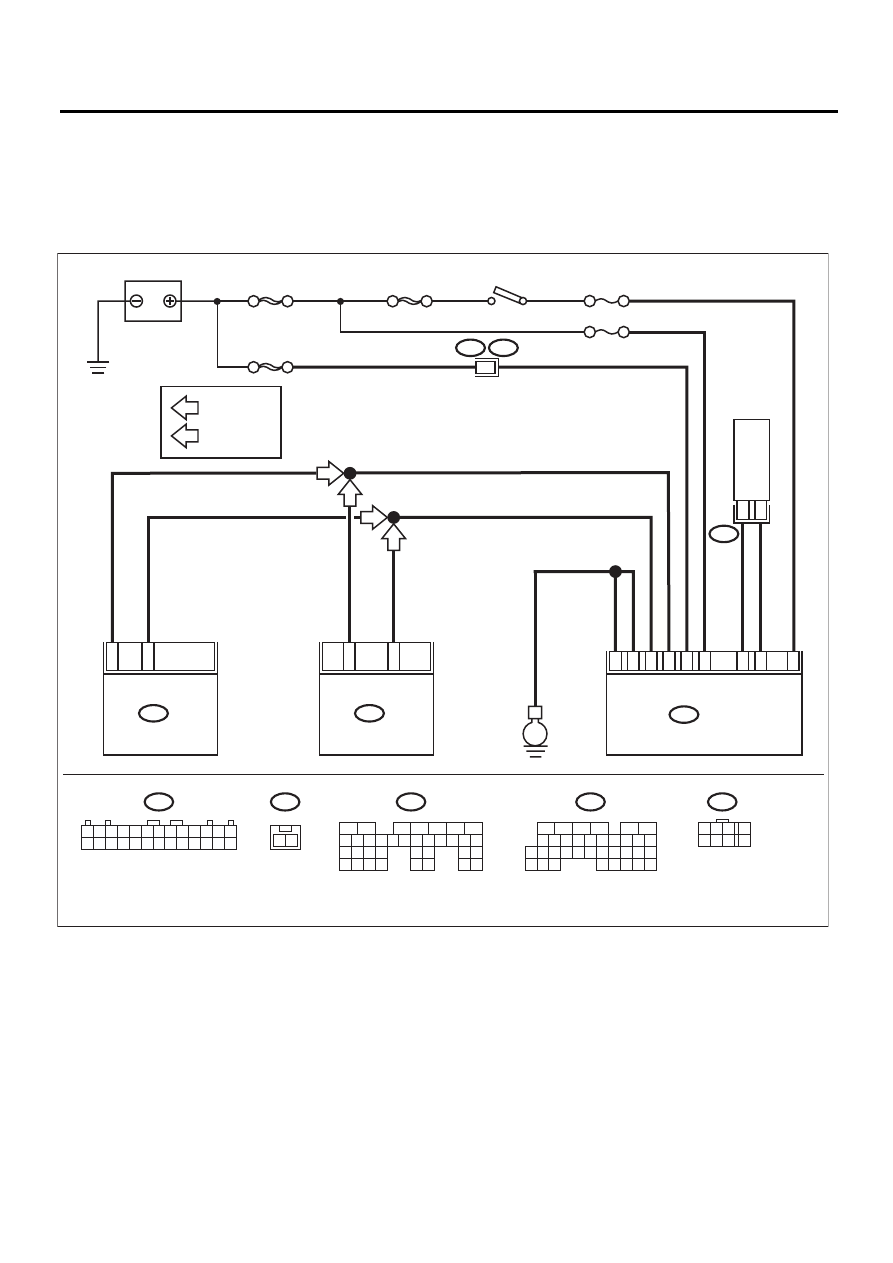

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

SBF-1

SBF-5

SBF-4

АККУМУЛЯТОР

АНТЕННА
ИММОБИЛАЙЗЕРА

(МОДЕЛЬ 2.5L)

B141

B142

IMM ECM

ECM

B136

F/B No.11

M/B No.2

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

24

23

10

25

3

2

14

1

1

2

15

E

34

26

B141

1 2 3 4 5 6

8 9

12

19 20

13

14 15 16 17 18

7

10 11

21 22 23 24 25 26

B142

2 1

F44

B61

7

C:

B135

B:

B136

C:

(МОДЕЛЬ 2.0L)

ECM

B135

31

23

B:

: МОДЕЛЬ 2.0L

: МОДЕЛЬ 2.5L

25

20

25

20

25

20

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

F44

1 2 3

4

5 6 7

8

IM-00207

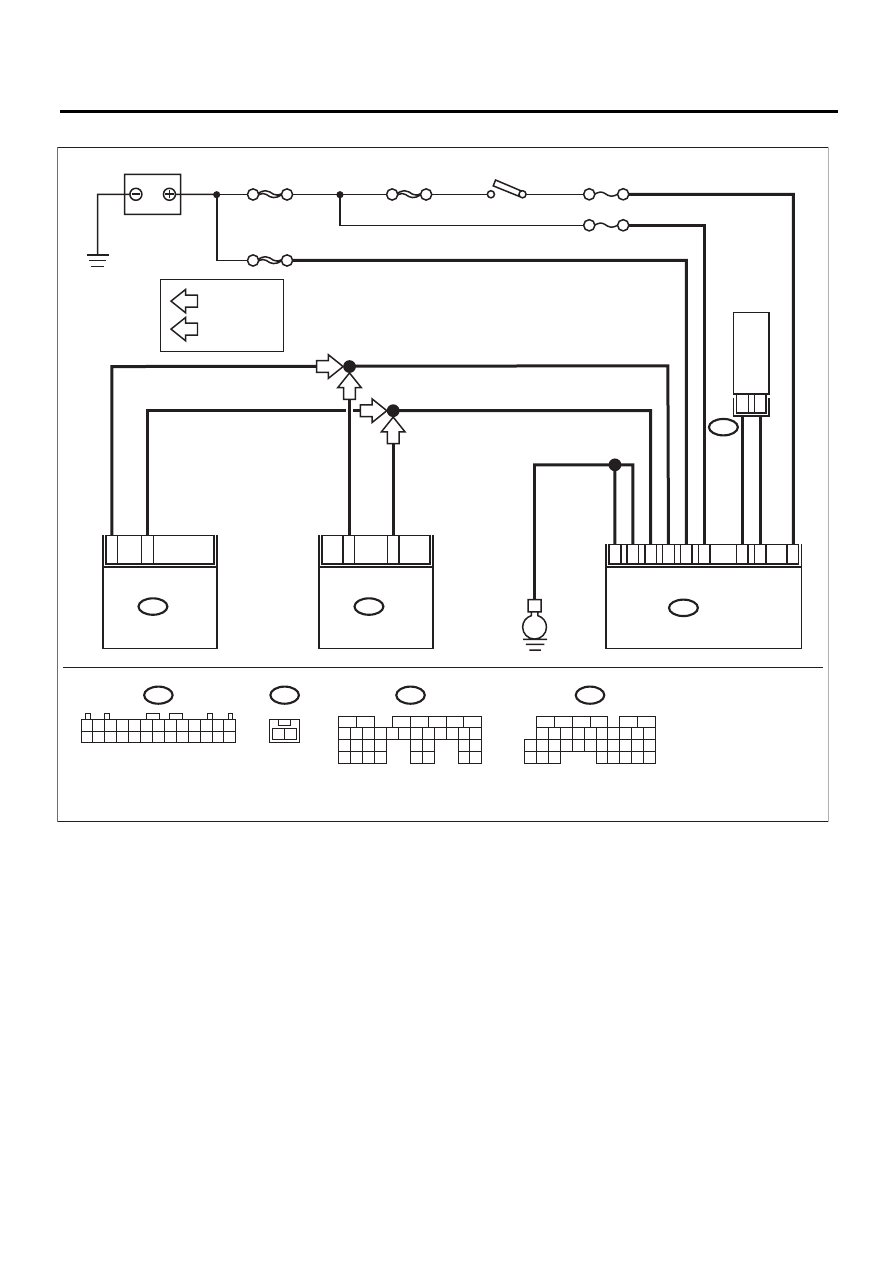

IM(diag)-18

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

• Модель с правосторонним управлением

SBF-1

SBF-5

SBF-4

АККУМУЛЯТОР

(МОДЕЛЬ 2.5L)

B141

B142

IMM ECM

ECM

B136

F/B No.11

M/B No.2

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

24

23

10

25

3

2

14

1

1

2

15

E

34

26

B141

1 2 3 4 5 6

8 9

12

19 20

13

14 15 16 17 18

7

10 11

21 22 23 24 25 26

B142

2 1

C:

B135

B:

B136

C:

(МОДЕЛЬ 2.0L)

ECM

B135

31

23

B:

:

МОДЕЛЬ 2.0L

:

МОДЕЛЬ 2.5L

25

20

25

20

25

20

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

IM-00208

АНТЕННА
ИММОБИЛАЙЗЕРА
