EI-37

Внутренняя отделка задней двери.

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

12.Внутренняя отделка

задней двери.

A: СНЯТИЕ

ОСТОРОЖНО:
Не прилагайте чрезмерного усилия к фикса-
тору. Есть вероятность того, что он может
быть поврежден.
1) Отсоедините провод массы от аккумулятора.

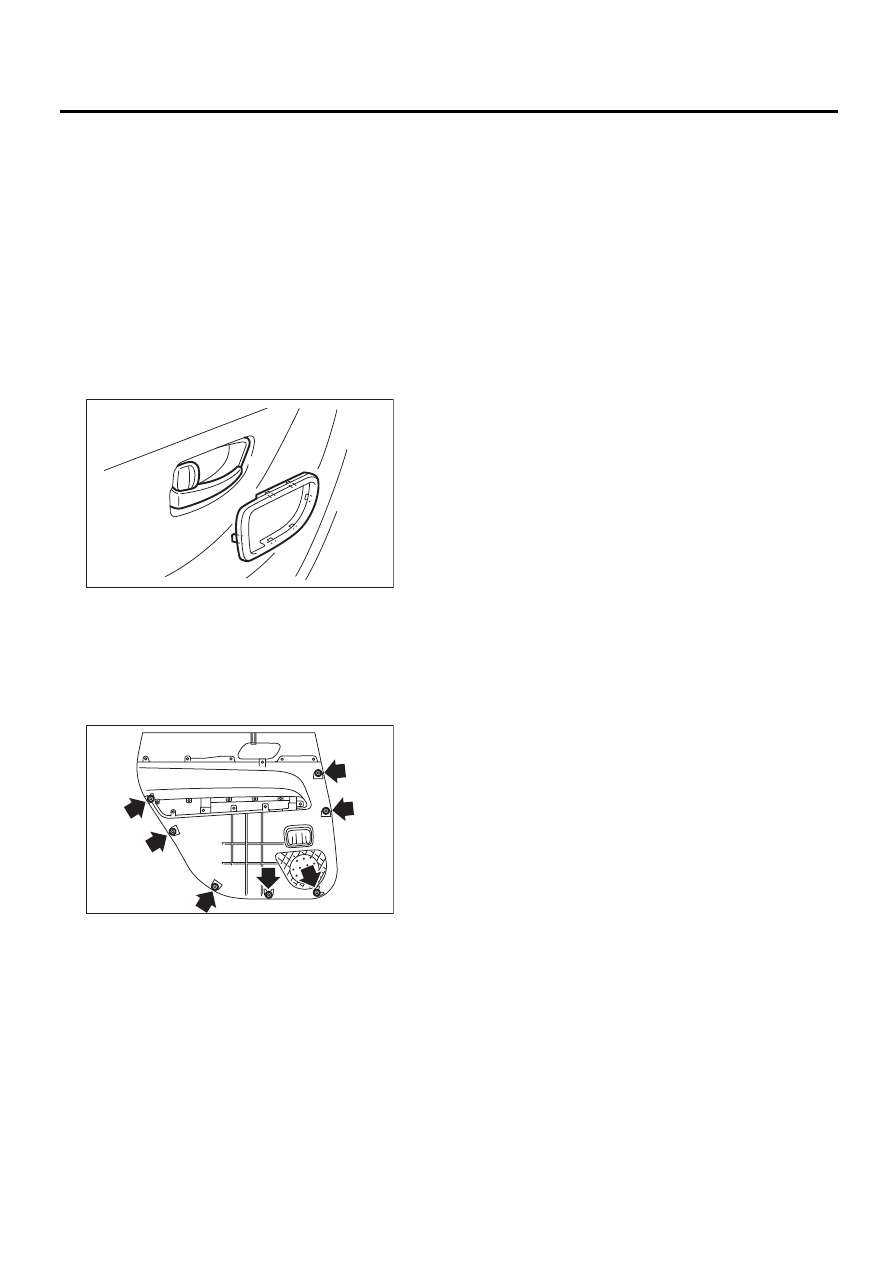

2) Оттяните вверх накладку внутренней ручки
двери и снимите верхний крючок. Оттяните
вниз накладку внутренней ручки двери и сни-
мите нижний крючок. Снимите накладку внут-
ренней ручки двери.

3) Снимите переключатель управления элект-
ростеклоподъемником. <См. GW-8, СНЯТИЕ,
Переключатель управления электростеклопо-
дъемником.>
4) При помощи съемника фиксаторов снимите
фиксаторы панели внутренней отделки, затем
снимите внутреннюю отделку панели.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

EI-00054

EI-00098

EI-38

Отделение для перчаток

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

13.Отделение для перчаток

A: СНЯТИЕ

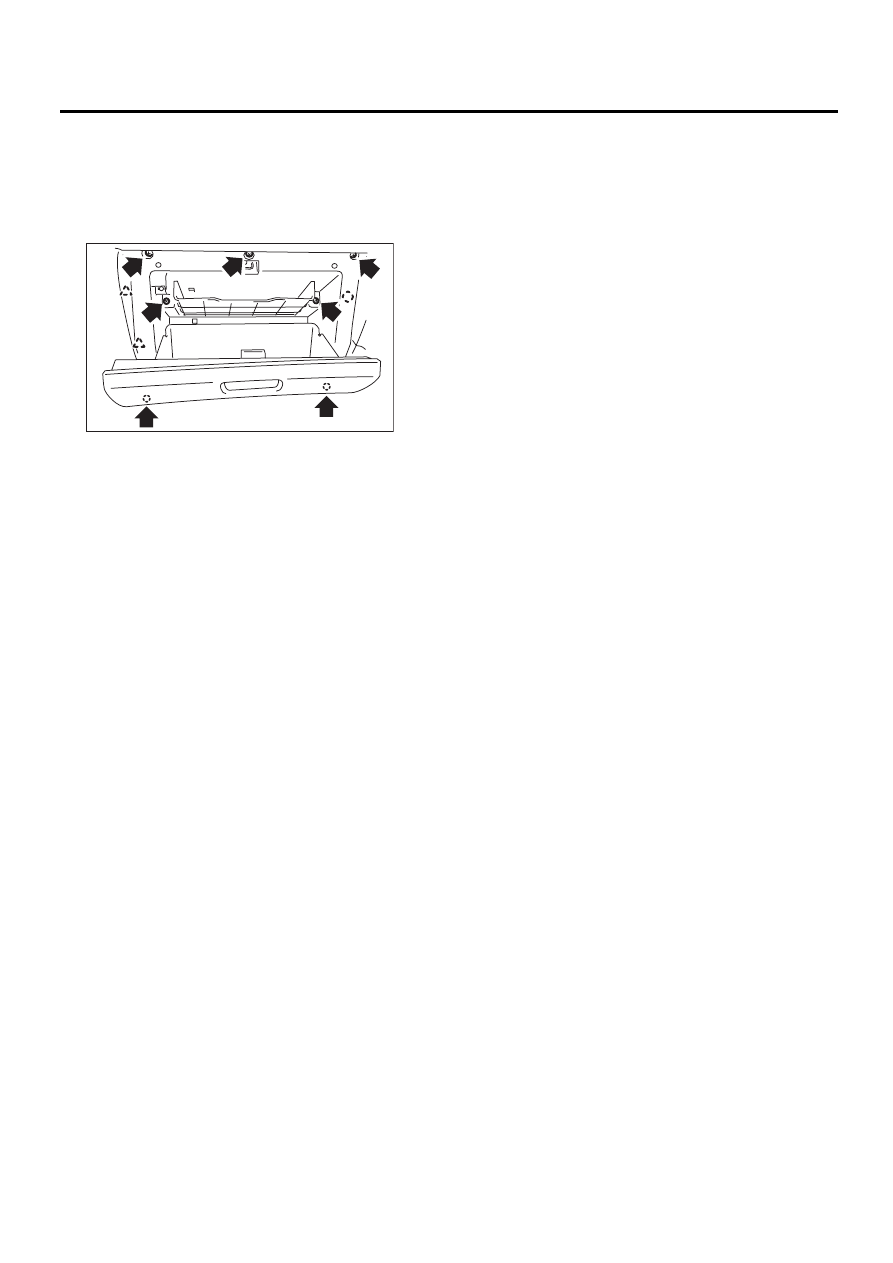

1) Откройте отделение для перчаток.
2) Ослабьте винты и снимите отделение для
перчаток.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

(A) Крючок

(B) Фиксатор

EI-00057

(B)

(A)

(B)

EI-39

Направляющая багажника крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

14.Направляющая багажника крыши

A: СНЯТИЕ

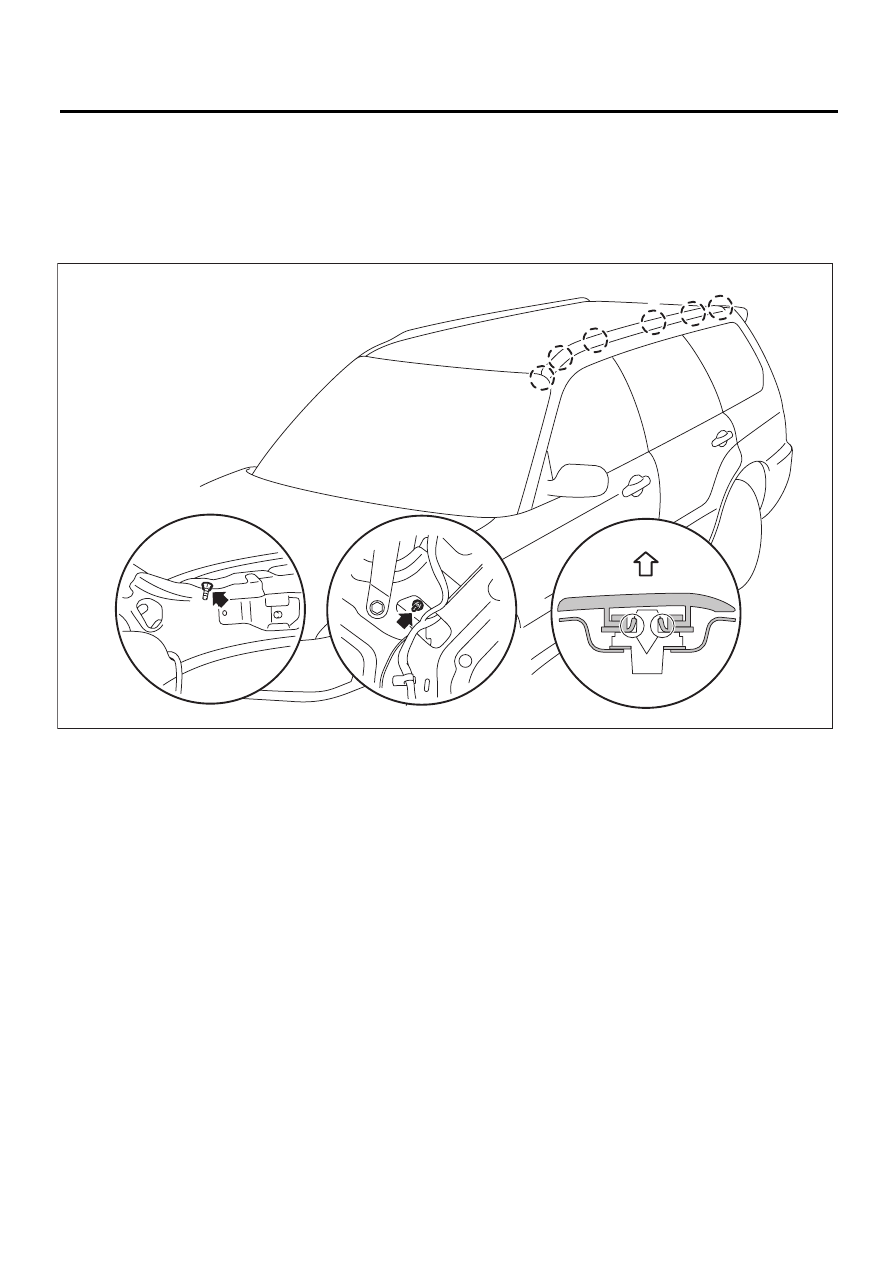

1) Снимите внутреннюю отделку крыши <См. EI-48, СНЯТИЕ, Внутренняя отделка крышки.>
2) Отверните пять установочных гаек.
3) Осторожно снимите фиксатор с переднего края в горизонтальном направлении, затем снимите
направляющую багажника крыши, потянув вверх.

ПРИМЕЧАНИЕ:
При снятии фиксатора C, прилагайте усилие в горизонтальном направлении, а при снятии — в вер-
тикальном направлении, одновременно отгибая зажимную лапку.

B: УСТАНОВКА

Производите установку в порядке, обратном порядку снятия.

ОСТОРОЖНО:
При снятии или установке направляющей багажника  крыши, будьте осторожны, не поцара-
пайте панель кузова резьбовой шпилькой направляющей багажника крыши.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,53 фунт-сила-фут)

EI-01711

A

C

A

A

B

A

a

C

B

A

EI-40

Ящик консоли

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

15.Ящик консоли

A: СНЯТИЕ

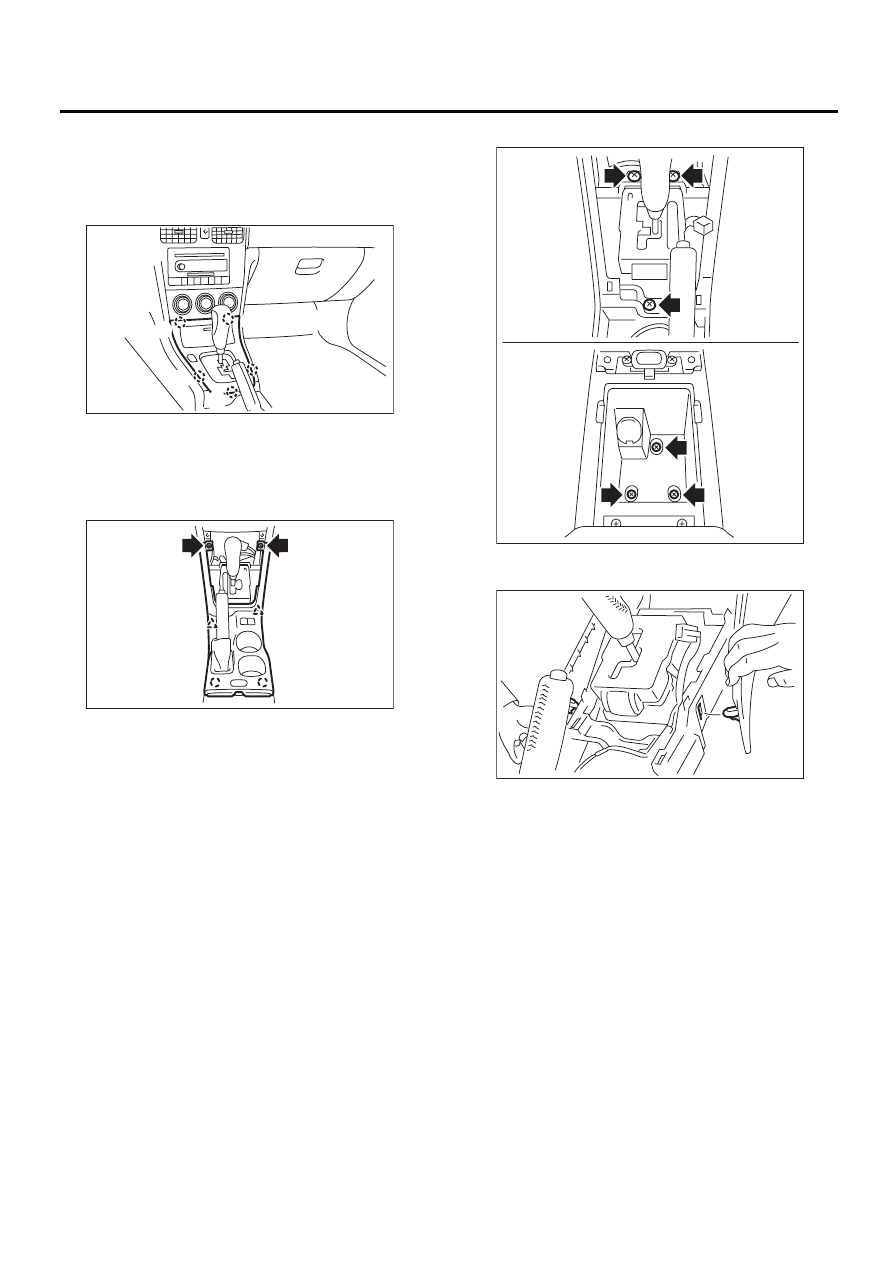

1) Отсоедините провод массы от аккумулятора.
2) Снимите переднюю крышку консоли.

3) Снимите рукоятку рычага переключения пе-
редач. (Модель MT)
4) Ослабьте винты и снимите крышку консоли.

5) Ослабьте винты.

6) Снимите крючки боковой панели консоли,
затем снимите ящик консоли.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

(A) Крючок

(A) Фиксатор

(B) Фиксатор

(A)

(A)

AC-01151

(A)

(A)

(A)

(A)

(A)

(B)

(B)

EI-01373

EI-01408

EI-00062
