EI-29

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

21

Нанесение крою-
щего слоя краски
(II)

Не требуется.

Нанесите прозрачное покрытие в три захода с
интервалом 3-5 минут.
• Рекомендуемая краска:
SC710 Overlay Clear
№ 307 Flex Hardener (отвердитель)
SC Reducer (разбавитель)
• Пропорция смеси: 3 : 1
Suncryl (SC): № 307 Flex Hardener (отвердитель)
• Вязкость: 10 — 13 сек./20°C (68°F)
• Толщина слоя покрытия: 20 — 30 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм)

22

Сушка

Дайте поверхности, на которую нанесено покрытие, подсохнуть в течение двух часов при
20°C (68°F) или 30 минут при 60°C (140°F).

ПРИМЕЧАНИЕ:
Не допускайте превышения температуры в 80°C (176°F), так как это может деформировать
пенополиуретановую основу.

23

Проверка

Тщательно проверьте состояние отремонтированного участка

24

Снятие защитной
пленки

Удалите защитную ленту, установленную в ходе операции № 11 и 13.

25

Установка дета-
лей

Установите детали на бампер в порядке, обратном снятию.

26

Установка бампе-
ра

Установите бампер.

Опера-

ция №

Наименование

операции

Содержание работ

EI-30

Задний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

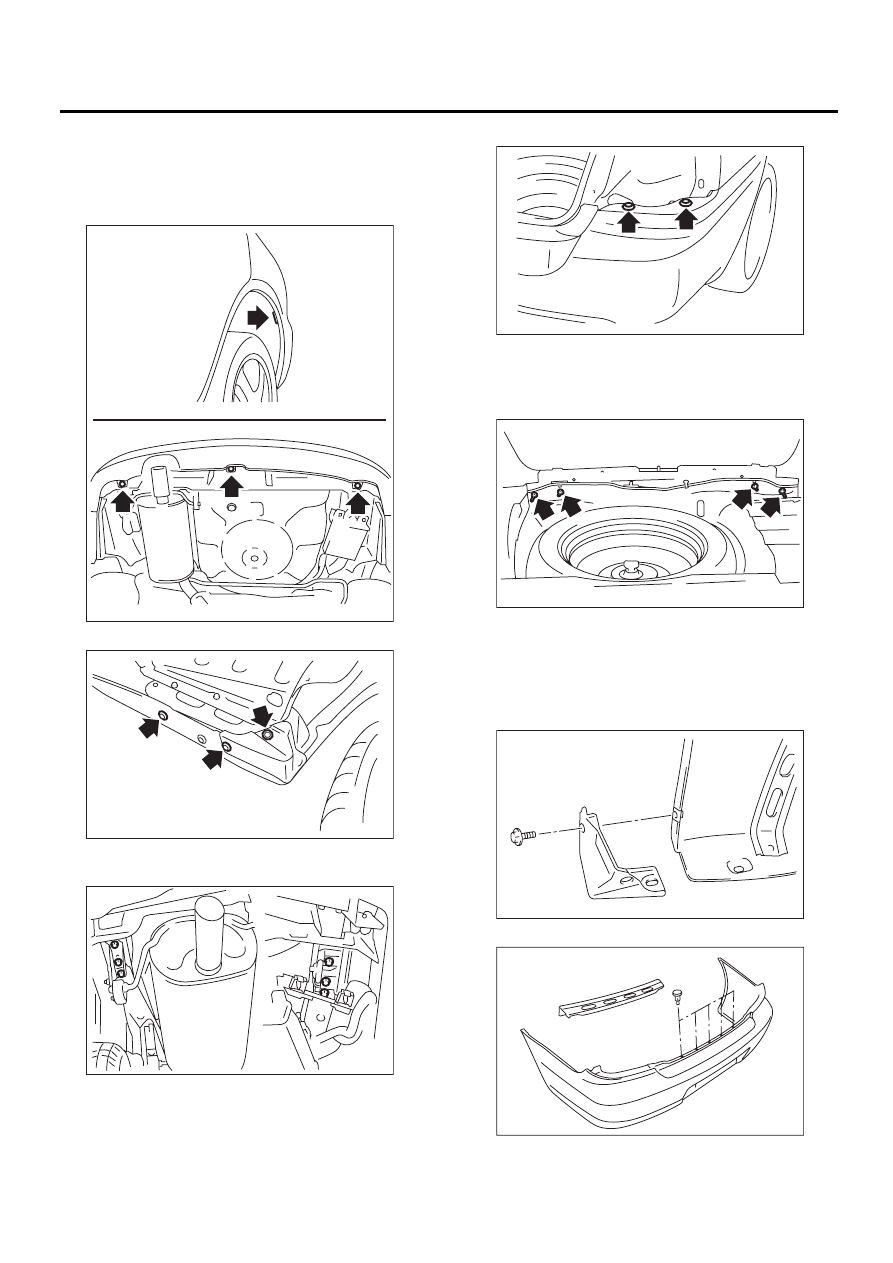

6. Задний бампер

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отверните болт и снимите зажим.

3) Снимите зажим с бампера и кронштейна.

4) Снимая узел балки заднего бампера, отвер-
ните шесть болтов со стойки бампера.

5) Снимите узел заднего комбинированного
фонаря с обеих сторон. <См. LI-29, СНЯТИЕ,
Узел заднего комбинированного фонаря.>

6) Снимите два зажима с обеих сторон.

7) Снимите напольную коробку.
8) Снимите внутреннюю отделку задней юбки.
9) Отверните четыре гайки и снимите задний
бампер.

ПРИМЕЧАНИЕ:
Узел балки бампера тяжелый. Для того чтобы
снять узел балки заднего бампера, необходи-
мо, чтобы работу выполняли два человека.
10) Отверните болты и снимите кронштейн с
бампера.

11) Снимите зажимы и верхнюю балку бампера.

EI-00043

EI-00044

EI-00096

EI-00045

EI-00046

EI-00047

EI-00048

EI-31

Задний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

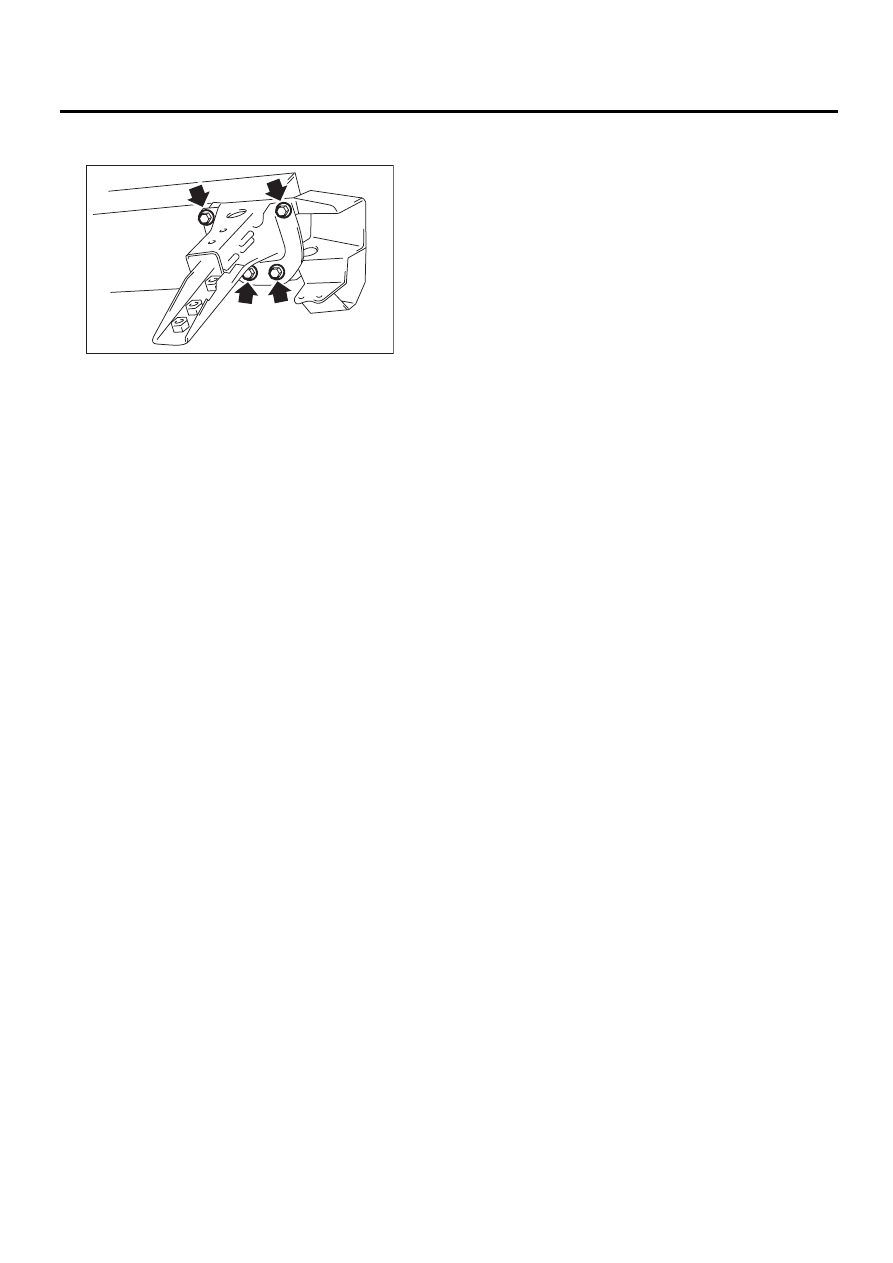

12) Отверните четыре болта и снимите боко-
вой кронштейн и стойку бампера.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EI-5, ЗАДНИЙ БАМПЕР, УЗЕЛ, Общие
сведения.>

C: РЕМОНТ

См. раздел по ремонту переднего бампера.
<См. EI-24, РЕМОНТ, Передний бампер.>

EI-00097

EI-32

Брызговик

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

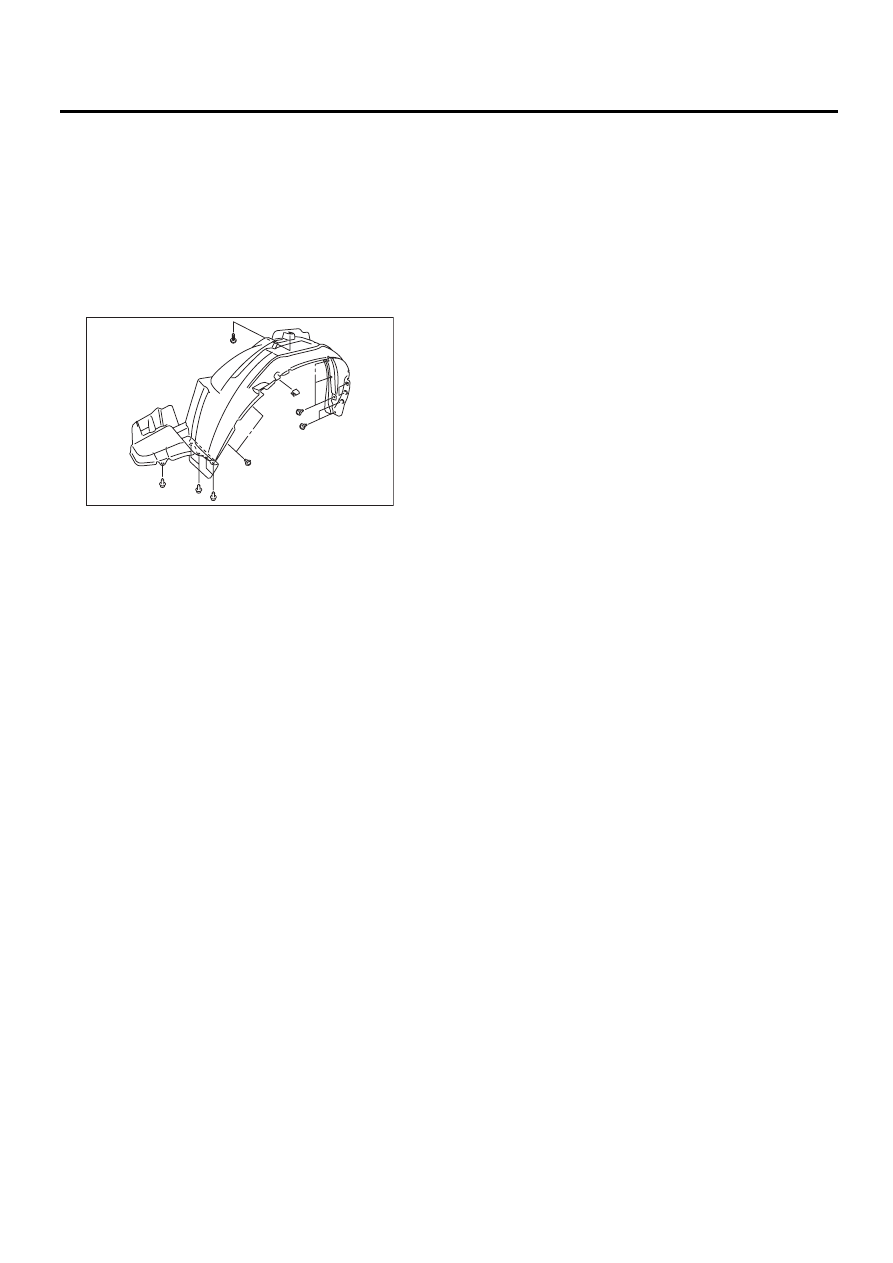

7. Брызговик

A: СНЯТИЕ

1) Поднимите автомобиль на домкрате.
2) Снимите колеса <См. WT-6, СНЯТИЕ, Сталь-
ной диск.> или <См. WT-7, СНЯТИЕ, Алюмини-
евый диск.>
3) Снимите зажимы, чтобы снять подкрылок.
4) Отверните винты, снимите зажимы, затем
снимите брызговик.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

EI-00963
