EI-21

Передний нижний кожух

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

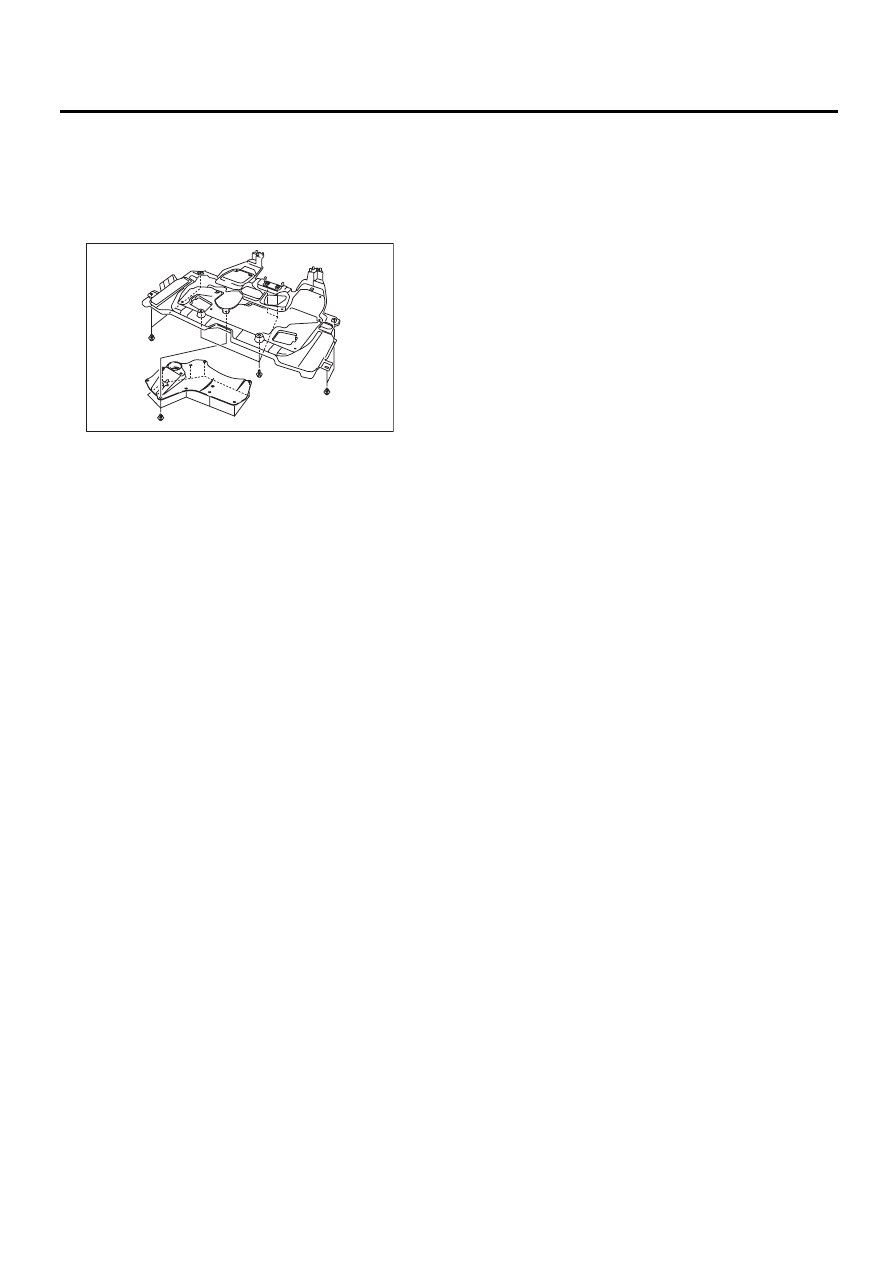

4. Передний нижний кожух

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике.
2) Отверните болты, затем снимите зажим и
передний нижний кожух.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

14 Нм (1,43 кгс-м, 10,3 фунт-сила-фут)

EI-01911

EI-22

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

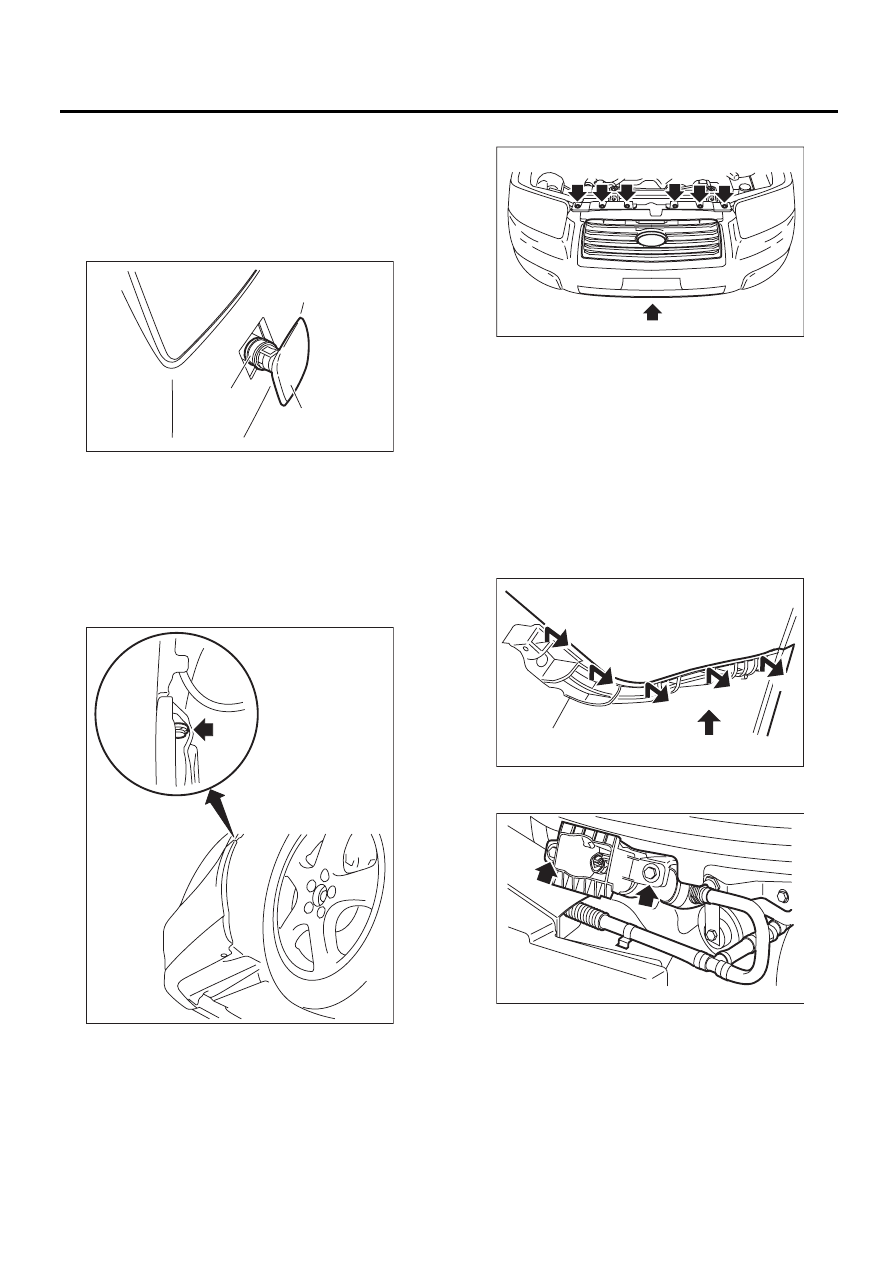

5. Передний бампер

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите левую и правую крышки форсунок
(2) с узлов форсунок (1) (автомобиль с омыва-
телем передних фар).

ОСТОРОЖНО:
Будьте осторожны, не повредите передний
бампер.
3) Снимите шесть зажимов с нижней стороны
бампера (справа и слева), затем снимите брыз-
говик и передний нижний кожух.
4) Отогните брызговик и снимите один внут-
ренний зажим, крепящий передний бампер к
крылу.

5) Отогните брызговик и отсоедините разъем
противотуманного фонаря.

6) Снимите семь зажимов.

7) Снимите зажимные лапки облицовки бампе-
ра с направляющего кронштейна (А) и снимите
облицовку бампера.

ОСТОРОЖНО:
Не тяните зажимные лапки облицовки бам-
пера с чрезмерным усилием. В противном
случае, их можно повредить.

ПРИМЕЧАНИЕ:
Подняв облицовку бампера по направлению
стрелки (B) и снимая ее в последовательности
с (1) до (5) со стороны крыла, можно облегчить
процесс снятия.

8) Снимите правый и левый узел форсунки.
(автомобиль с омывателем передних фар)

WW-00372

(1)

(2)

EI-00572

EI-01311

EI-01379

(1)

(2)

(3)

(4)

(5)

(B)

(A)

WW-00374

EI-23

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

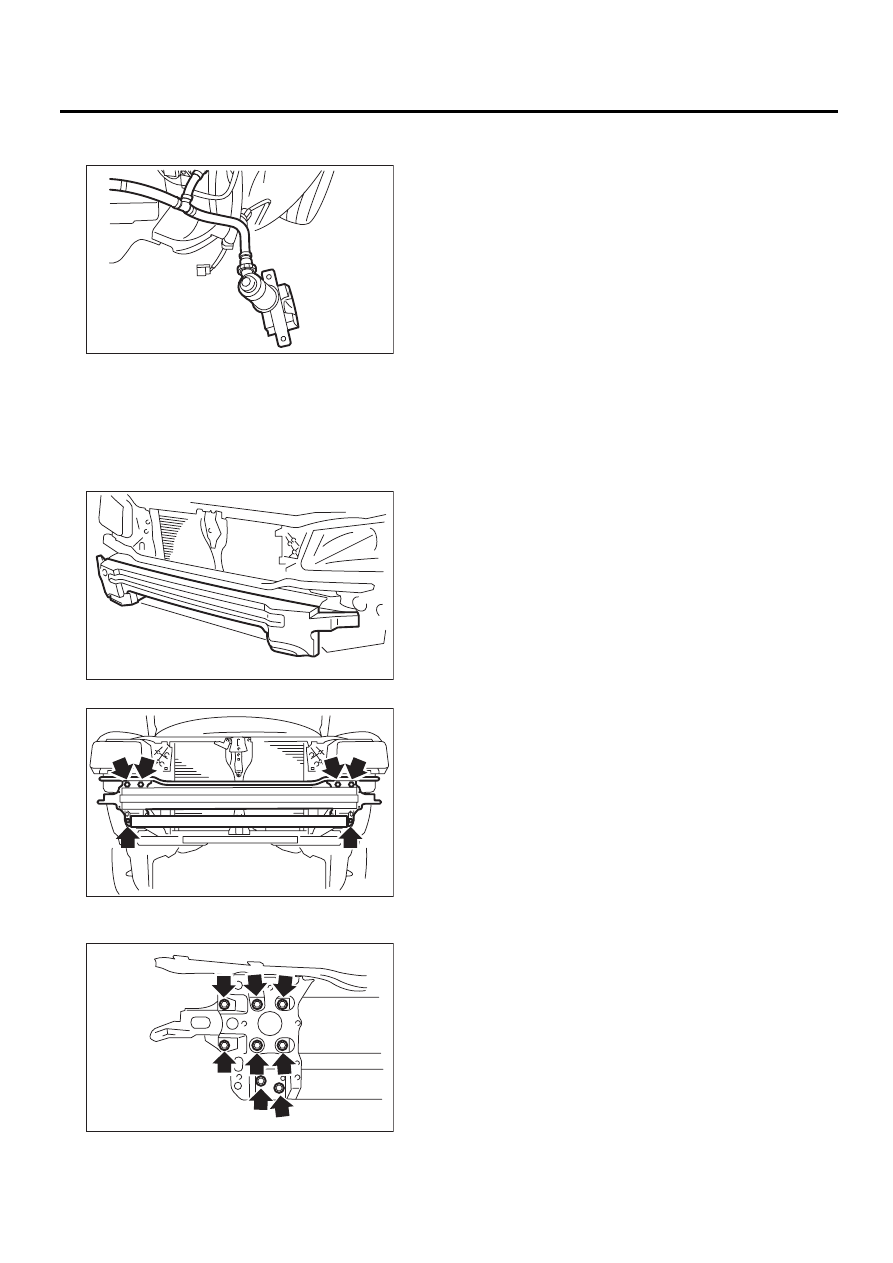

9) Отсоедините узел форсунки от шланга (ав-
томобиль с омывателем передних фар).

10) Отсоедините шланг от бачка стеклоомыва-
теля (автомобиль с омывателем передних фар).
11) Снимите пенополиуретановый гаситель
энергии с балки бампера.
Не прилагайте чрезмерного усилия при снятии
пенополиуретанового гасителя энергии, так
как его легко повредить.

12) Снимите балку бампера.

13) Снимите 8 болтов и демонтируйте пере-
днюю балку бампера.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EI-4, ПЕРЕДНИЙ БАМПЕР, УЗЕЛ, Об-
щие сведения.>

WW-00376

EI-00035

EI-00094

EI-00095

EI-24

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

C: РЕМОНТ

1. СПОСОБ ПОКРАСКИ ПЕНОПОЛИУРЕТАНОВОГО БАМПЕРА

Опера-

ция №

Наименова-

ние операции

Содержание работ

1

Установка
бампера

Удобно установите бампер на покрасочный
стол. При возможности, используйте рабочий
стол, соответствующий внутреннему профилю
бампера.

(1) Бампер
(2) Установочный профиль бампера

2

Защита

Закройте указанную часть бампера (основа черного цвета) при помощи защитной клейкой ленты.
Применяйте защитную клейкую ленту для пенополиуретана (например, Nichiban № 533, и т.д.).

3

Обезжирива-
ние и очистка

Чтобы удалить грязь, масло, жир и т.п., произведите очистку всех деталей, подлежащих покрас-
ке, белым бензином, обычным спиртом и т.п.

4

Грунтование

При помощи распылителя нанесите на все детали, подлежащие покраске, грунтовку. Используй-
те чистую грунтовку.

5

Сушка

Производите сушку при нормальной температуре [10 — 15 мин. при 20°C (68°F)].
В полусухом состоянии грунтовка для пенополиуретана растворяется в различного рода раство-
рителях, например, разбавителях, и т.п.
Поэтому, если необходимо удалить пыль или грязь, пользуйтесь обычным спиртом и т.п.

6

Нанесение
кроющего
слоя краски
(I)

Бесцветная  краска

Краска с металлическим наполнителем

Кроющий слой краски наносите посекционно.
• Тип краски, который нужно использовать (для
каждого цвета):
Беспримесная краска
Отвердитель PB
Разбавитель T-301
• Пропорция смеси:
Основной компонент: Отвердитель = 4 : 1
• Вязкость: 10 — 13 сек./20°C (68°F)
• Толщина слоя: 35 — 45 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм)

Кроющий слой краски наносите посекционно.
• Тип краски, который нужно использовать
(для каждого цвета):
Краска с металлическим наполнителем
Отвердитель PB
Разбавитель T-306
• Пропорция смеси:
Основной компонент: Отвердитель = 10 : 1
• Вязкость: 10 — 13 сек./20°C (68°F)
• Толщина слоя: 15 — 20 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм)

7

Сушка

Не требуется.

Проводите сушку при нормальной температуре
[не менее 10 — 15 мин. при 20°C (68°F)].
Не допускайте попадания пыли и грязи на полу-
сухую поверхность.

8

Нанесение
кроющего
слоя краски
(II)

Не требуется.

Наносите прозрачное покрытие на детали со
слоем кроющей краски (I) в три захода с интер-
валами в 5 — 7 минут.
• Тип краски, который нужно использовать:
Краска с металлическим наполнителем
Отвердитель PB
Разбавитель T-301
• Пропорция смеси: Прозрачное покрытие: От-
вердитель = 6 : 1
• Вязкость: 14 — 16 сек./20°C (68°F)
• Толщина слоя: 25 — 30 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм)

9

Сушка

60°C (140°F), 60 мин. или 80°C (176°F), 30 мин.
При температуре свыше 80°C (176°F), пенополиуретан может деформироваться. Максимальная
температура не должна превышать 80°C (176°F).

10

Проверка

Проверка качества покраски.

11

Снятие защит-
ной пленки

Снимите защитную ленту, установка которой предусмотрена в процедуре 2.

EI-00038

(1)

(2)
