EI-17

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

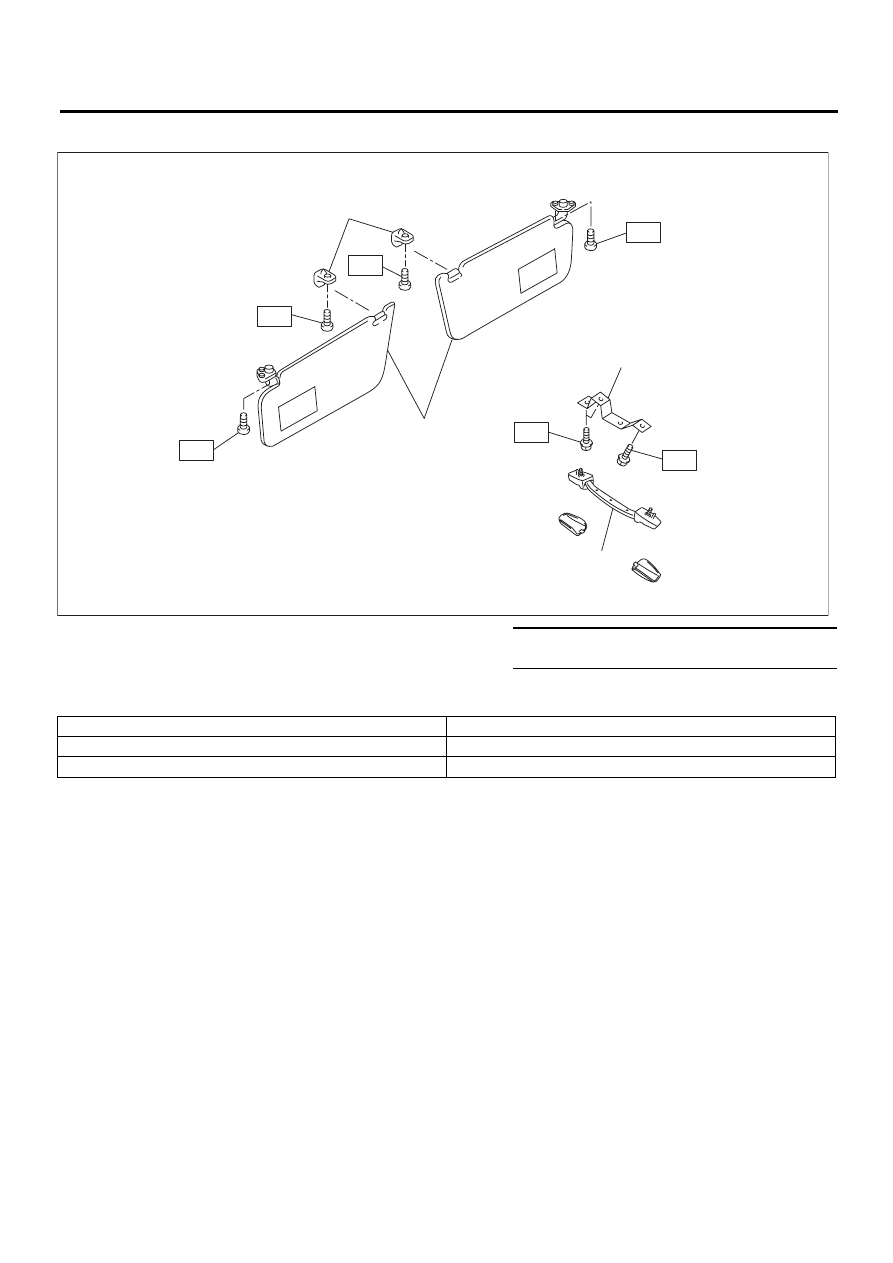

18.ДЕТАЛИ САЛОНА

B: ПОДГОТОВКА ИНСТРУМЕНТА

(1)

Крюк

(3)

Кронштейн поручня

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Солнцезащитный козырек

(4)

Поручень (выдвижной)

T: 2 (0,20, 1,46)

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Съемник фиксаторов

Используется для снятия внутренней отделки автомобиля.

Плоскогубцы

Применяются для снятия различных зажимов и хомутов.

EI-01369

(2)

(1)

(3)

(4)

T

T

T

T

T

T

EI-18

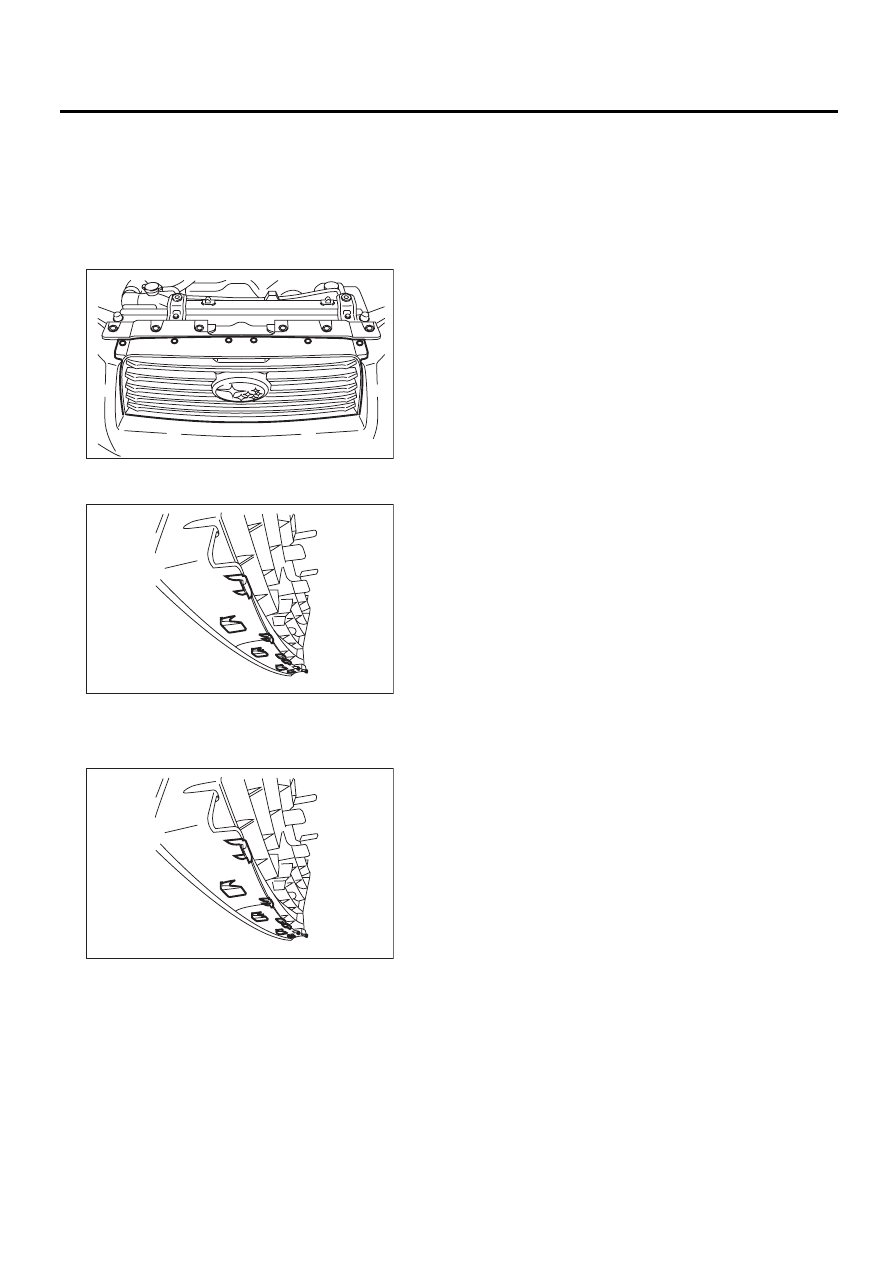

Передняя решетка радиатора

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

2. Передняя решетка

радиатора

A: СНЯТИЕ

1) Откройте капот автомобиля.
2) Снимите шесть верхних зажимов крепления
передней решетки радиатора.

3) Потяните переднюю решетку радиатора
вперед.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Обратите внимание на подгонку нижних крюков.

EI-01308

EI-01309

EI-01309

EI-19

Передняя решетка капота

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

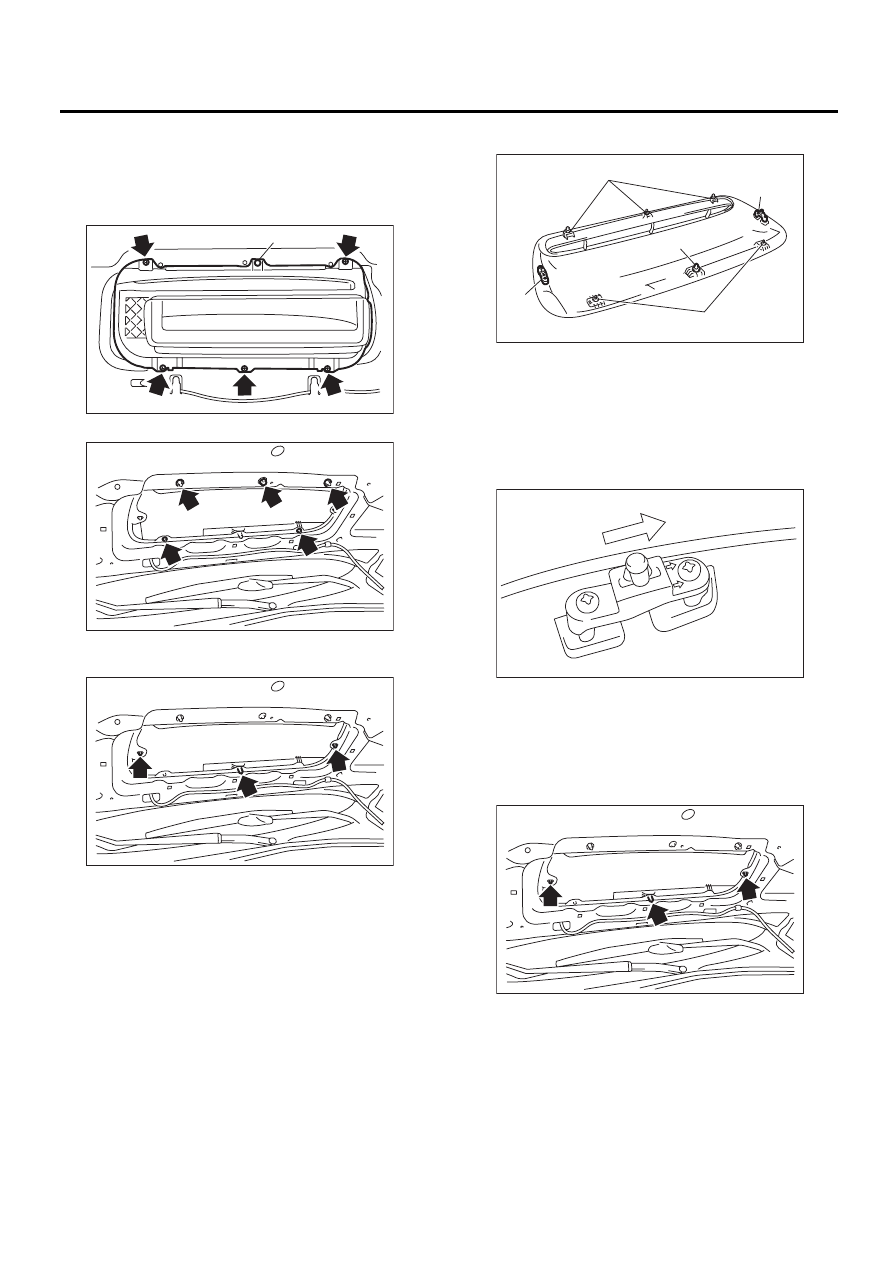

3. Передняя решетка капота

A: СНЯТИЕ

1) Отверните пять винтов и зажим (А), затем
снимите воздухозаборник решетки капота.

2) Отверните пять гаек.

3) Снимите три зажима черного цвета, затем
снимите переднюю решетку капота.

B: УСТАНОВКА

1) Замените зажимы черного цвета (1) и (2) на
новые. Установите зажим стрелкой по направ-
лению к передней чести решетки (А).

2) Замените зажимы черного цвета (3) на новый.
3) Вставьте зажим передней решетки капота и
установите три зажима.

ПРИМЕЧАНИЕ:
Убедитесь в том, что каждый зажим надежно
закреплен.

EI-00022

(A)

EI-00023

EI-00024

(A) Зажим черного цвета

(B) Зажим черного цвета

(C) Болт

(B)

(C)

(B)

(A)

(1)

(3)

(2)

(C)

EI-01596

EI-00026

(A)

EI-00027

EI-20

Передняя решетка капота

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

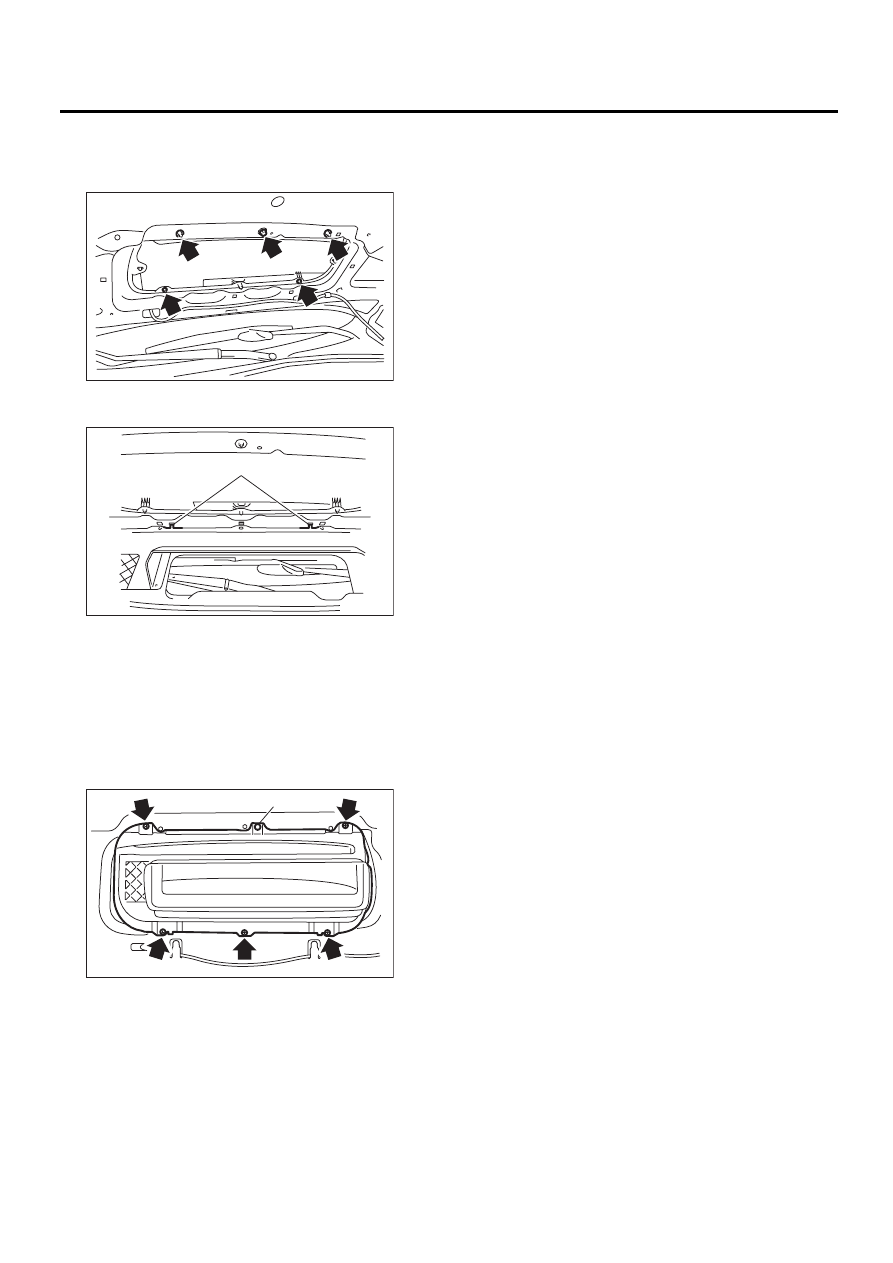

4) Установите пять гаек.

Момент затяжки:

4,4 Н·м (0,45 кгс-м, 3,25 фунт-сила-фут)

5) Зацепите два крючка (A) воздухозаборника
решетки капота в отверстия капота.

6) Установите воздухозаборник решетки капо-
та при помощи пяти винтов и зажима (A).

ОСТОРОЖНО:
Если втулка, установленная на внутренней
части капота, сломана, замените ее на но-
вую.

Момент затяжки:

1,0 Н·м (0,1 кгс-м, 0,74 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в том, что зажим надежно закреплен.
Убедитесь в том, что по всему периметру пере-
дней решетки капота нет чрезмерного зазора.
Проверьте переднюю решетку капота на пред-
мет повреждений.

EI-00028

(A)

EI-00029

EI-00022

(A)
