GW-19

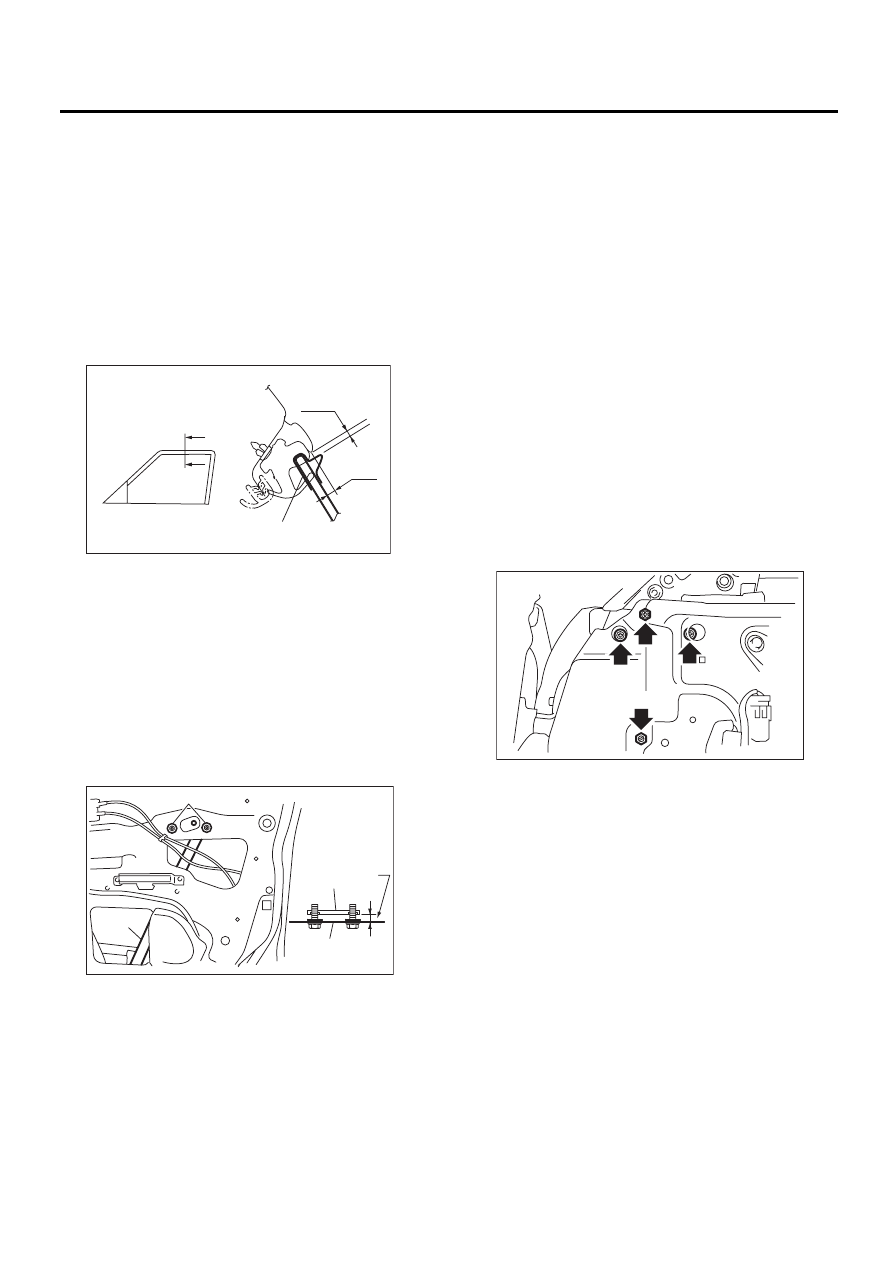

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

ПРИМЕЧАНИЕ:
Если ослабить две гайки одновременно, на-
правляющая стекла двери будет перемещать-
ся вперед и назад. Вследствие этого, осущест-
вляя регулировку одной гайкой, удерживайте
другую.
9) Таким же образом, при помощи двух регули-
ровочных болтов, отрегулируйте положение
задней направляющей стекла двери.
ST

61299AE000

ПРОСТАВКА (толщина
стекла:
5 мм (0,197 дюйма) для
стекла передней двери)

ПРИМЕЧАНИЕ:
Во время регулировки не отклоняйте кронш-
тейн направляющей стекла двери к внутрен-
ней панели. При таком наклоне механизм стек-
лоподъемника не будет работать плавно.

10) Регулировка передней направляющей
стекла двери осуществляется так же, как регу-
лировка задней направляющей стекла двери.

ПРИМЕЧАНИЕ:
Несмотря на то, что, как правило, передняя и
задняя направляющие стекла двери должны
регулироваться одинаково, в некоторых случа-
ях может потребоваться иная регулировка.
Тем не менее, максимальная степень регули-
ровки одной направляющей при минимальной
степени регулировки другой направляющей не
допускается. Такая регулировка может вы-
звать перегрузку механизма стеклоподъемни-
ка.
11) По окончанию регулировки затяните гайки.
12) Завершив регулировку стекла, закройте
дверь. При наличии зазора между наружным
краем усилительной косынки и поверхностью
стекла, отрегулируйте этот зазор при помощи
регулировочной гайки (А) в нижней части уси-
лительной косынки, чтобы предотвратить об-
разование шума от ветра.
13) Во время регулировки ослабьте три других
зажимных болта.

14) По окончанию регулировки затяните болты
и гайки.

(1) 2,2 — 3,8 мм (0,087 — 0,15 дюйма)

(2) При повторном использовании уплотнителя:

8,5 — 10,5 мм (0,335 — 0,413 дюйма)
При замене уплотнителя:
7,5 — 9,5 мм (0,295 — 0,374 дюйма)

(3) ST

(1) Кронштейн направляющей стекла двери

(2) Задняя направляющая стекла двери

(3) Добейтесь параллельности линий при регулировке

(4) Задняя направляющая стекла двери

(5) Внутренняя панель

GW-00470

A

A

(1)

(2)

(3)

GW-00026

(1)

(2)

(3)

(4)

(5)

GW-00056

(A)

GW-20

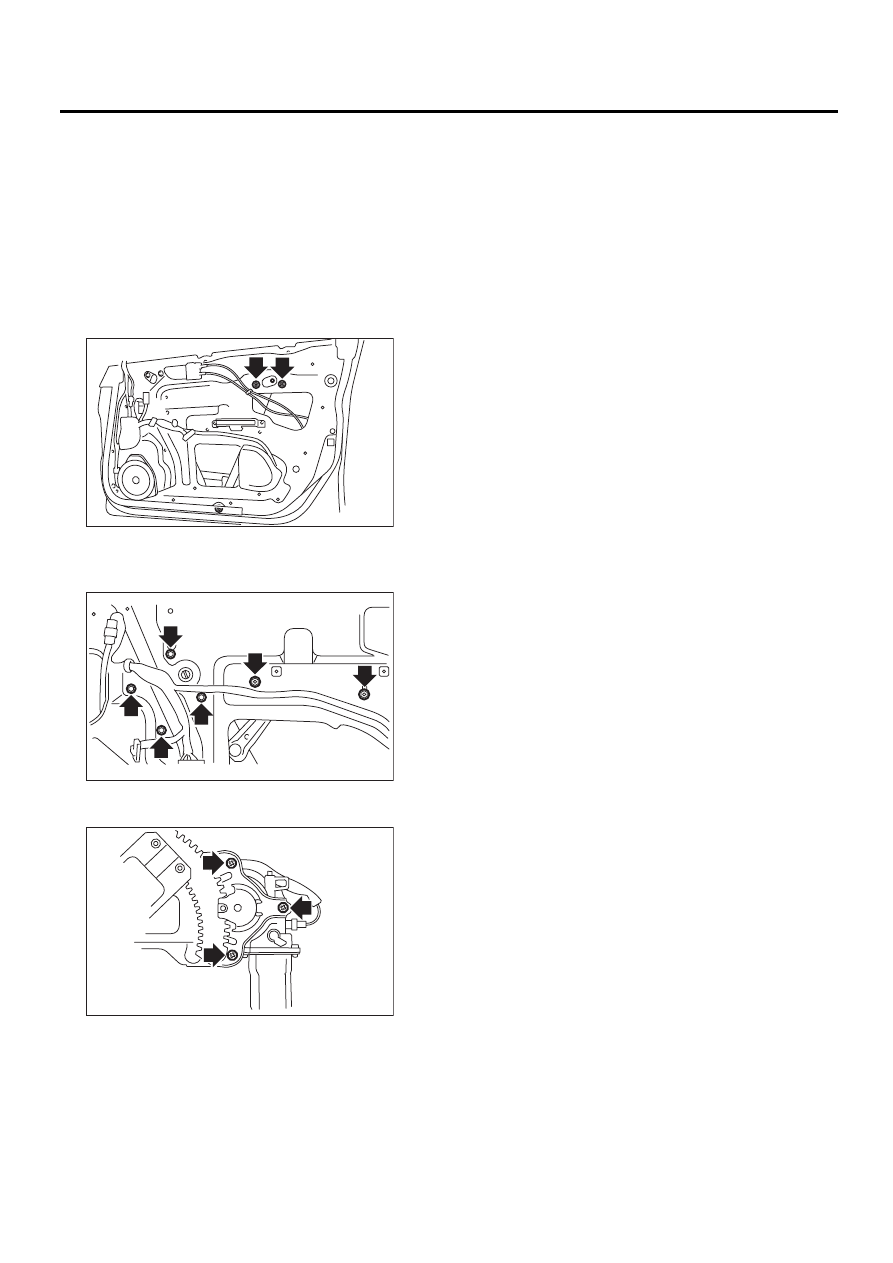

Узел механизма стеклоподъемника и электродвигателя передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

10.Узел механизма

стеклоподъемника
и электродвигателя
передней двери

A: СНЯТИЕ

1) Снимите стекло двери. <См. GW-16, СНЯ-
ТИЕ, Стекло передней двери.>
2) Ослабьте гайки и снимите заднюю направ-
ляющую стекла двери.

3) Отсоедините разъем электродвигателя.
4) Ослабьте четыре болта и две гайки и сними-
те узел механизма стеклоподъемника.

5) Ослабьте винты и снимите узел электродви-
гателя стеклоподъемника.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Отрегулируйте стекло передней двери. <См.
GW-17, РЕГУЛИРОВКА, Стекло передней две-
ри.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-3, СТЕКЛО
ПЕРЕДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведе-
ния.>

C: ПРОВЕРКА

1) Убедитесь в том, что при подаче напряже-
ния аккумулятора на клеммы разъема элект-
родвигателя электростеклоподъемника он ра-
ботает нормально.
2) Поменяйте полярность на клеммах аккуму-
лятора, чтобы убедиться, что двигатель вра-
щается в обратном направлении.

GW-00027

GW-00028

GW-00029

GW-21

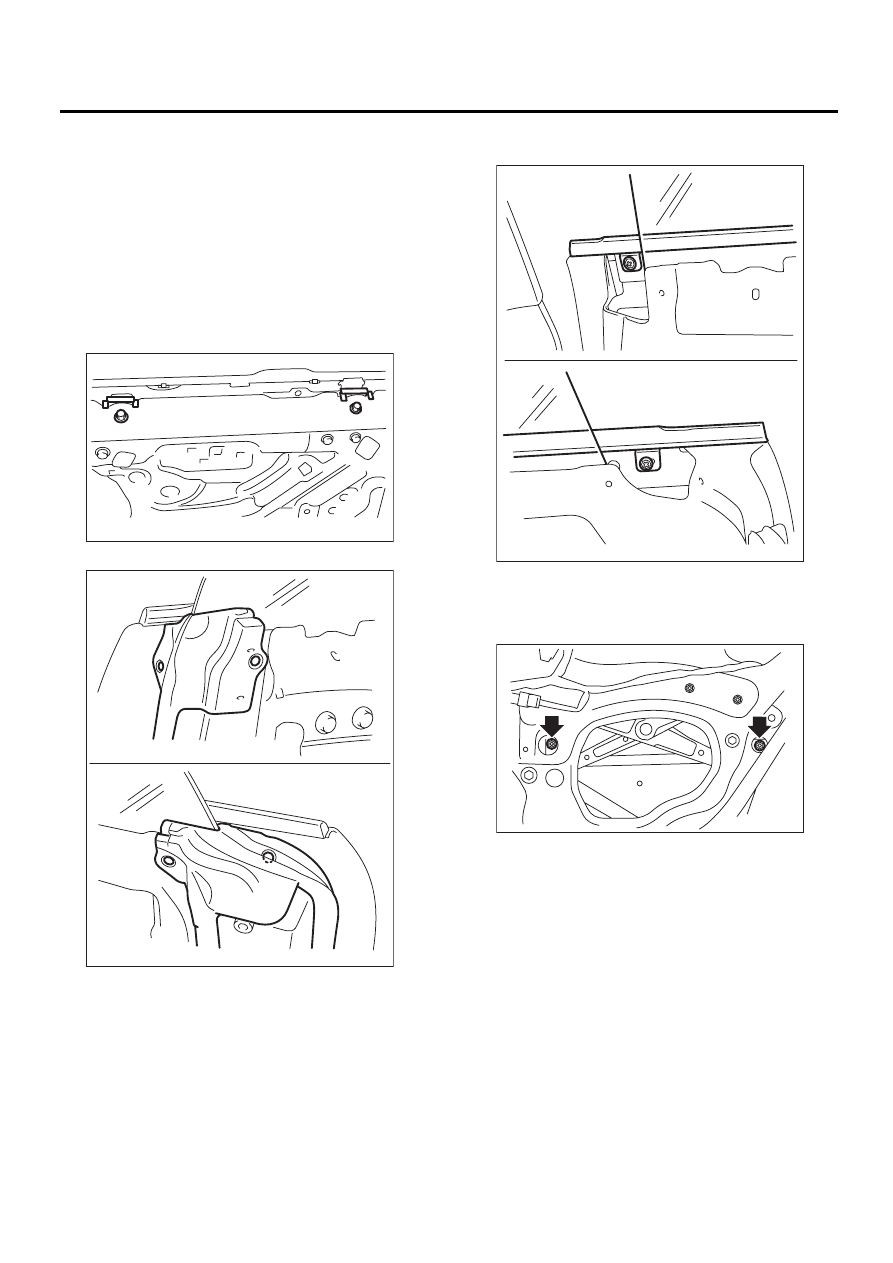

Стекло задней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

11.Стекло задней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку задней двери.
<См. EI-37, СНЯТИЕ, Внутренняя отделка за-
дней двери.>
2) Снимите передний динамик. <См. ET-8,
СНЯТИЕ, Передний динамик.>
3) Снимите уплотнительное покрытие. <См.
EB-16, СНЯТИЕ, Уплотнительное покрытие за-
дней двери.>
4) Снимите стабилизатор.

5) Снимите уплотнитель.

6) Ослабьте два винта и снимите наружный уп-
лотнитель.

7) Установите стекло в положение, показан-
ное на рисунке, при помощи переключателя
электростеклоподъемника, а затем отверните
две гайки.

8) Извлеките стекло двери.

ОСТОРОЖНО:
Не допускайте ударов по стеклу и его пов-
реждений.

GW-00030

GW-00057

GW-00032

GW-00031

GW-22

Стекло задней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что передний и задний де-
ржатель стекла надежно установлены в на-
правляющих стекла двери.
2) Отрегулируйте стекло задней двери. <См.
GW-22, РЕГУЛИРОВКА, Стекло задней двери.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-4, СТЕКЛО ЗА-
ДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Несмотря на разные размеры, стекло задней
двери, как правило, регулируется так же, как и
стекло передней двери.
1) Отрегулируйте положение стекла, соблю-
дая приведенные ниже размеры. (Разница за-
зоров у верхнего и нижнего края:  до 1,5 мм
(0,059 дюйма))

ПРИМЕЧАНИЕ:
• Если размеры будут меньше нормативных,
стекло может застрять в уплотнителе во время
поднятия или опускания или не открываться
полностью.
• После окончания регулировки проверьте
стекло на предмет застревания, осуществив
его подъем и опускание.

2) Прикрепив к стеклу специальный инстру-
мент, отрегулируйте прилегание стекла таким
образом, чтобы размеры совпадали с приве-
денными ниже.
ST

61299AE000

ПРОСТАВКА (толщина
стекла:
5 мм (0,197 дюйма) для
стекла передней двери)

ПРИМЕЧАНИЕ:
• Если степень прилегания заднего стекла
превышает нормативную, стекло может за-
стревать в уплотнителе угла центральной стой-
ки, вызывая преждевременный износ уплотни-
теля. Будьте осторожны при регулировке.
• После окончания регулировки проверьте
стекло на предмет застревания, осуществив
его подъем и опускание.

(1) 12

±1 мм (0,472±0,039 дюйма)

A

A

A-A

(1)

(1)

GW-00067

(1) 2,2 — 3,8 мм (0,087 — 0,15 дюйма)

(2) При повторном использовании уплотнителя:

8,5 — 10,5 мм (0,335 — 0,413 дюйма)
При замене уплотнителя:
7,5 — 9,5 мм (0,295 — 0,374 дюйма)

(3) ST

GW-00471

A

A

(1)

(3)

(2)
