GW-11

Система дистанционного управления зеркалом

СТЕКЛА/ОКНА/ЗЕРКАЛА

4. Система дистанционного управления зеркалом

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-266, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система дистанционного управления зеркалом.>

B: ПРОВЕРКА

Признак неисправности

Порядок устранения

Не действуют все функции.

1. Предохранитель (блок реле и предохранителей (F/B), №
4) (F/B № 13) (F/B № 17) (F/B № 18)
2. Переключатель зеркала
3. Жгут проводов

Не работает электродвигатель зеркала с одной стороны.

1. Переключатель зеркала
2. Электродвигатель зеркала
3. Жгут проводов

Не работает обогреватель зеркала.

1. Переключатель зеркала
2. Обогреватель зеркала
3. Жгут проводов

GW-12

Колпак зеркала

СТЕКЛА/ОКНА/ЗЕРКАЛА

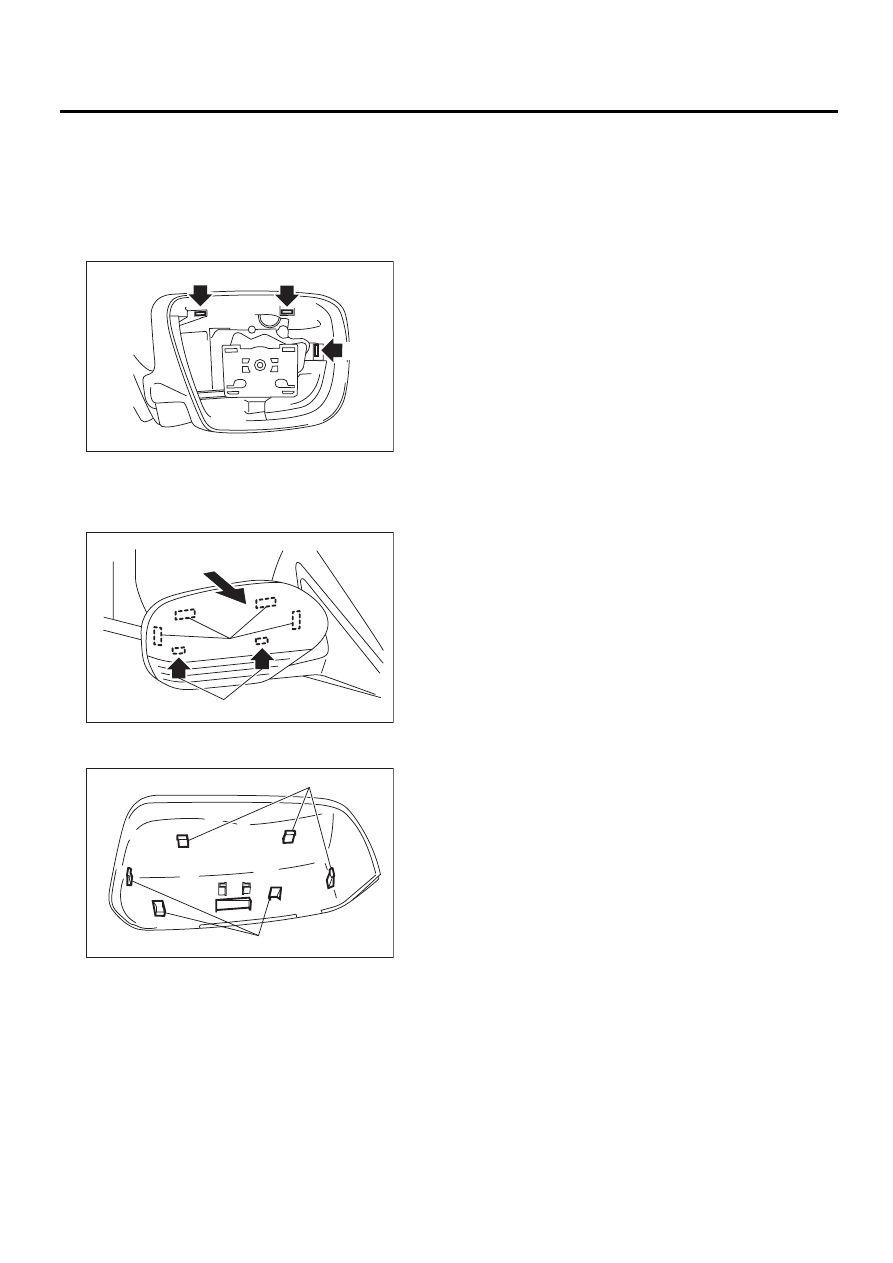

5. Колпак зеркала

A: ЗАМЕНА

1) Снимите наружное зеркало. <См. GW-14,
ЗАМЕНА, Наружное зеркало.>
2) Вдавите верхние фиксаторы (A) с внутрен-
ней стороны наружного зеркала.

3) Потяните колпак наружного зеркала впе-
ред, снимите верхние фиксаторы (A) и нижние
крюки (B), затем снимите колпак наружного
зеркала.

4) Вставьте нижние крюки (B) колпака в наруж-
ное зеркало и вдавите верхние фиксаторы (A).

5) Надежно установите колпак наружного зер-
кала.

ОСТОРОЖНО:
Не прикладывайте чрезмерных усилий при
снятии колпака зеркала. Можно повредить
нижние крюки.

GW-00467

(A)

(A)

(A)

GW-00468

(A)

(B)

GW-00519

(B)

(A)

GW-13

Узел наружного зеркала

СТЕКЛА/ОКНА/ЗЕРКАЛА

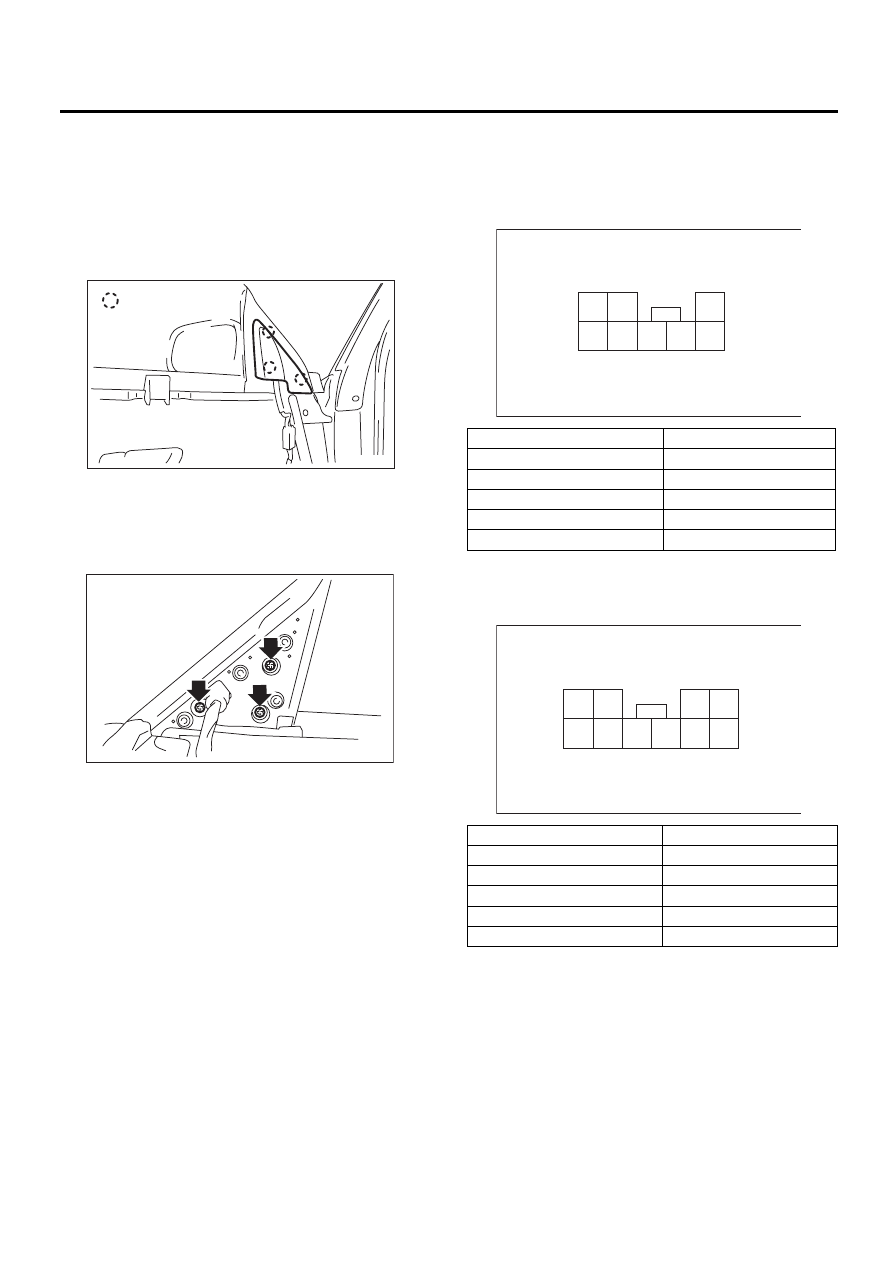

6. Узел наружного зеркала

A: СНЯТИЕ

1) Снимите внутреннюю отделку двери. <См.
EI-36, СНЯТИЕ, Внутренняя отделка передней
двери.>
2) Снимите крышку усилительной косынки зер-
кала.

3) Отсоедините разъем зеркала.
4) Снимите втулку и ослабьте винты, чтобы
снять узел наружного зеркала.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь в том, что после подачи на клеммы
напряжения аккумулятора наружное зеркало
перемещается нормально.
• Модель без обогревателя зеркала

При выявлении неисправности, замените зер-
кало.
• Модель с обогревателем зеркала

При выявлении неисправности, замените зер-
кало.

(1) Крюк

:  (1)

GW-00061

GW-00010

Положение переключателя

Клемма №

OFF (ВЫКЛ.)

 —

UP (вверх)

6 (+) и 3 (–)

DOWN (вниз)

3 (+) и 6 (–)

LEFT (влево)

7 (+) и 8 (–)

RIGHT (вправо)

8 (+) и 7 (–)

Положение переключателя

Клемма №

OFF (ВЫКЛ.)

 —

UP (вверх)

7 (+) и 3 (–)

DOWN (вниз)

3 (+) и 7 (–)

LEFT (влево)

8 (+) и 9 (–)

RIGHT (вправо)

9 (+) и 8 (–)

GW-00512

1 2

3

4 5 6 7 8

GW-00513

1 2

3 4

5 6 7 8 9 10

GW-14

Наружное зеркало

СТЕКЛА/ОКНА/ЗЕРКАЛА

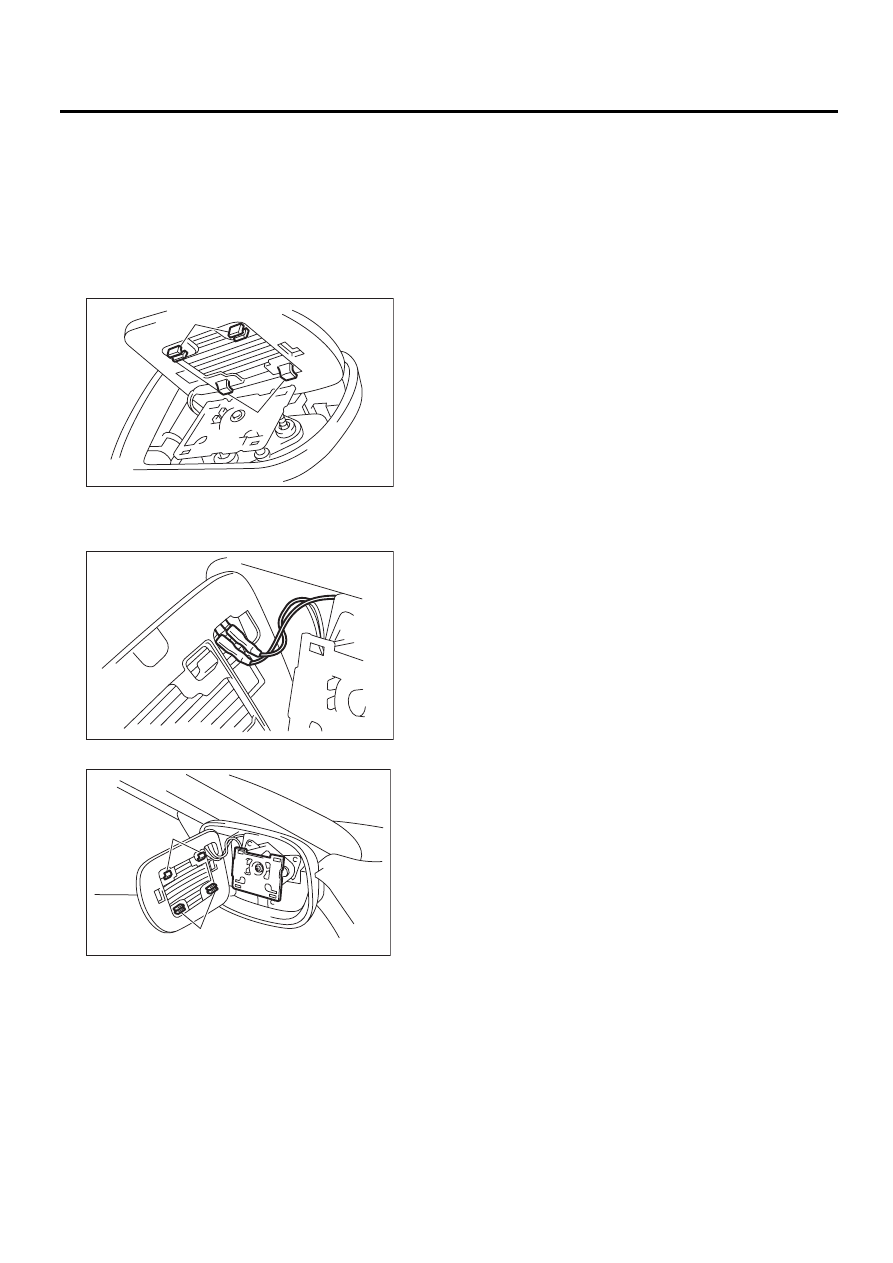

7. Наружное зеркало

A: ЗАМЕНА

1) Поверните зеркало рабочей поверхностью
вверх.
2) При помощи плоской отвертки высвободите
фиксатор (А).
3) Поднимите нижнюю часть зеркала вверх,
чтобы высвободить крюки (B).

4) Отсоедините разъем обогревателя зеркала
на боковой поверхности зеркала (модель с
обогревателем зеркала).

5) Зацепите крюки (В) и вставьте фиксаторы (А).

ОСТОРОЖНО:
• При снятии зеркала соблюдайте осторож-
ность, чтобы не повредить обратную повер-
хность зеркала плоским жалом отвертки.
• При установке зеркала надежно закреп-
ляйте крюки и фиксаторы.

(A)

GW-00279

(B)

GW-00280

(B)

GW-00450

(A)
