СИСТЕМА СВЯЗИ

COM

Страница

1.

Общие сведения .......................................................................................2

2.

Система звукового сигнала ....................................................................3

3.

Звуковой сигнал  .......................................................................................4

4.

Выключатель звукового сигнала  ...........................................................5

COM-2

Общие сведения

СИСТЕМА СВЯЗИ

1. Общие сведения

A: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, обязательно отсоедините про-
вод массы от аккумуляторной батареи. Перед
заменой радиоприемника, блока управления и
других устройств, снабженных функцией памя-
ти, запишите содержимое памяти до отсоеди-
нения провода массы от аккумулятора. В про-
тивном случае, память будет стерта.
• Соберите детали в порядке, обратном раз-
борке, если не указан иной способ.
• Отрегулируйте детали в соответствии с тех-
ническими требованиями, приведенными в ру-
ководстве.
• Во время сборки необходимо надежно за-
креплять разъемы и шланги.
• После сборки убедитесь в том, что функцио-
нальные элементы работают без помех.

B: ПОДГОТОВКА ИНСТРУМЕНТА

1. ИНСТРУМЕНТЫ ОБЩЕГО
НАЗНАЧЕНИЯ

НАЗВАНИЕ

ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопро-
тивления и напряжения.

COM-3

Система звукового сигнала

СИСТЕМА СВЯЗИ

2. Система звукового сигнала

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ЗВУКОВОЙ СИГНАЛ

<См. WI-257, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема звукового сигнала.>

B: ПРОВЕРКА

1. РЕЛЕ ЗВУКОВОГО СИГНАЛА

Измерьте сопротивление между клеммами ре-
ле звукового сигнала (указаны ниже в табли-
це), подсоединяя клемму № 4 к положительной
клемме аккумулятора, а клемму № 3 к клемме
массы аккумулятора.

Проводимость

Клемма №

Нормативное зна-

чение

Да

1 и 2

Менее 1 Ома

Нет

1 МОм или более

COM00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

COM-4

Звуковой сигнал

СИСТЕМА СВЯЗИ

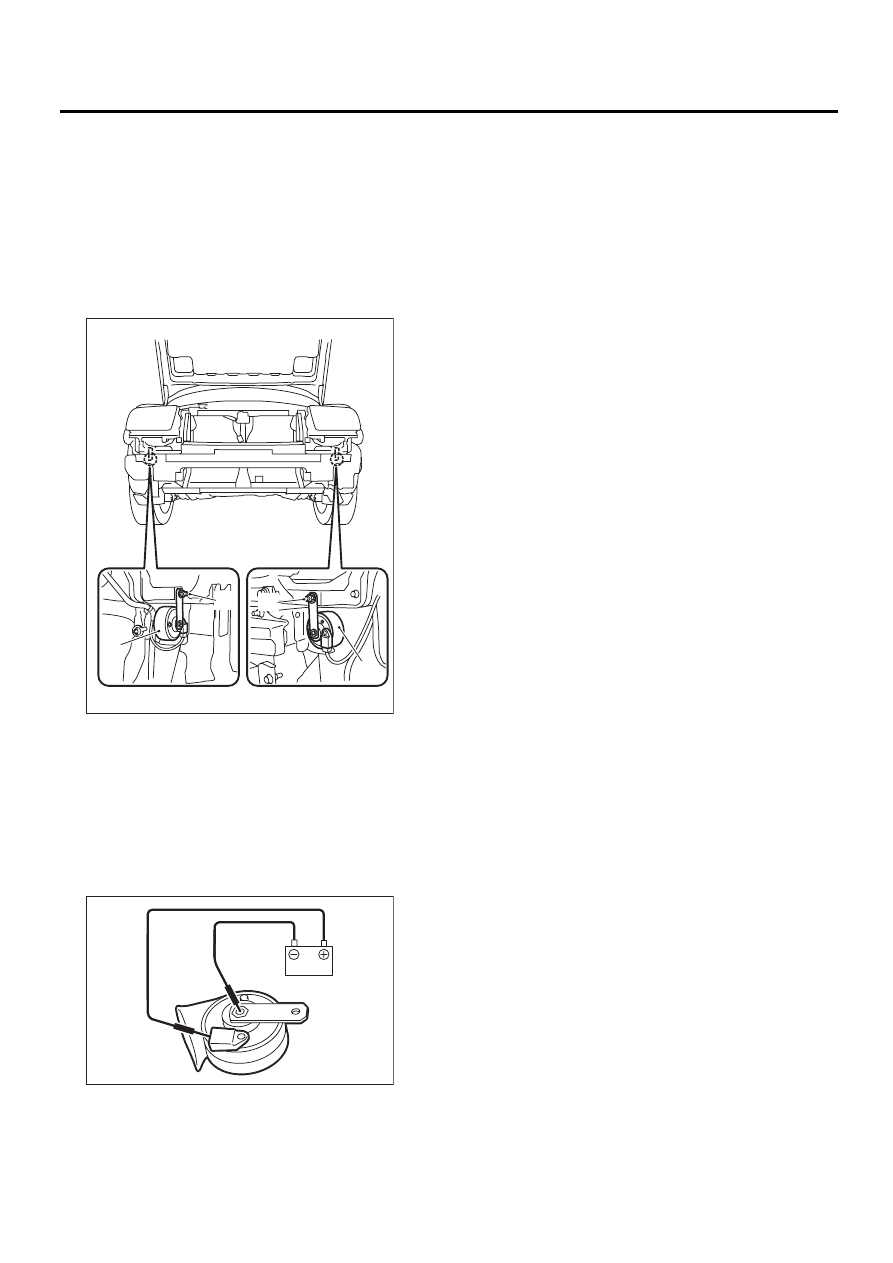

3. Звуковой сигнал

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите передний бампер. <См. EI-30, СНЯ-
ТИЕ, Задний бампер.>
3) Отверните крепежный болт (А) кронштейна
звукового сигнала.
4) Отсоедините разъем жгута проводов и сни-
мите узел звукового сигнала (В).

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Подав между клеммой звукового сигнала и
массой корпуса постоянный ток с напряжени-
ем 12 В, проверьте правильность звучания зву-
кового сигнала.

COM00040

(A)

(A)

(B)

(B)

COM00020
