Subaru Forester (2008 год). Руководство - часть 763

ET-15

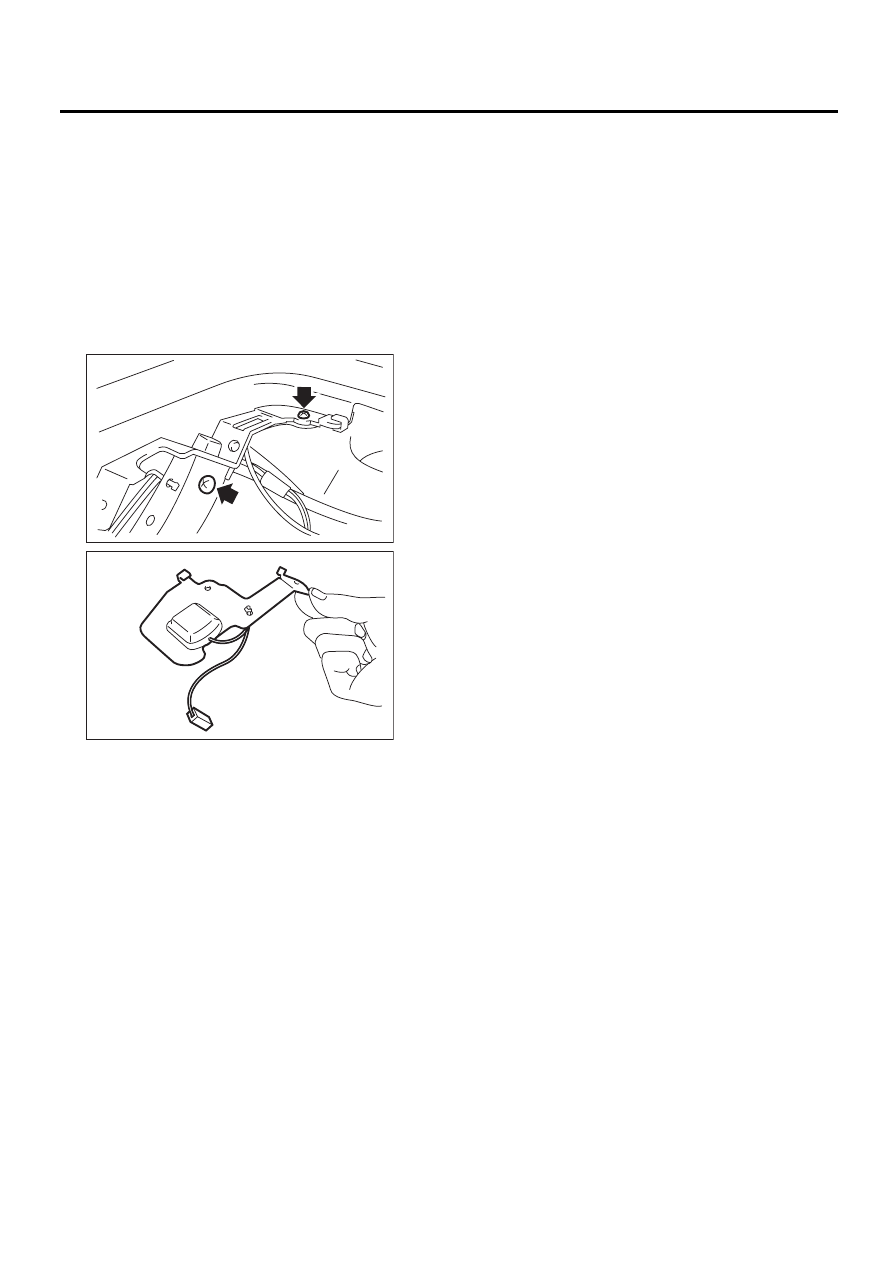

Антенна GPS

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

13.Антенна GPS

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите дисплей. <См. ET-13, СНЯТИЕ, Дис-
плей системы навигации.>
3) Снимите крепежные винты антенны GPS.
4) Отсоедините разъем, который подсоединен
к блоку системы навигации.
5) Снимите фиксаторы, установленные на
пластине кузова автомобиля и снимите антен-
ну GPS.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ET-00014

ET-00015

ET-16

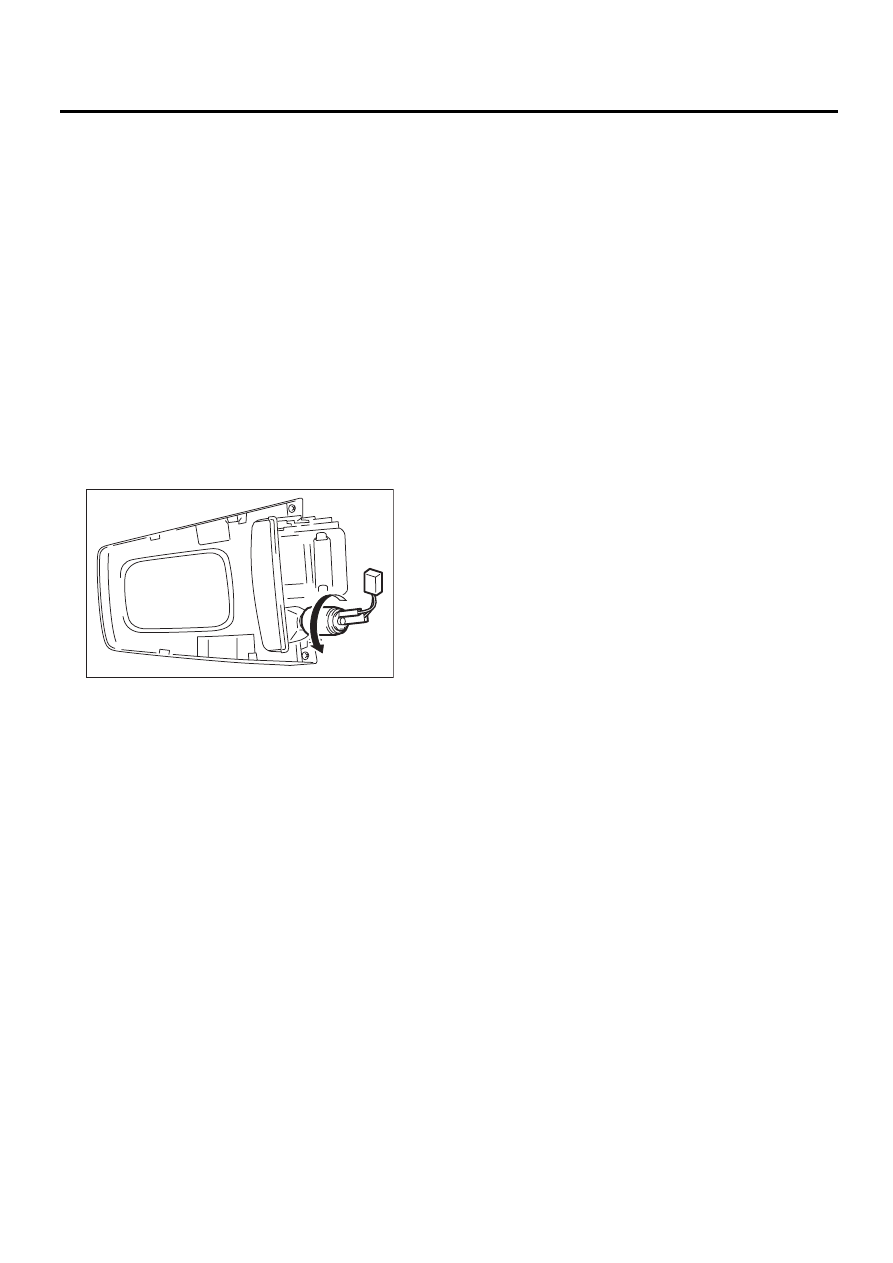

Переднее гнездо электропитания дополнительного электрического оборудования

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

14.Переднее гнездо

электропитания
дополнительного
электрического
оборудования

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-251, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема переднего гнезда электропитания допол-
нительного электрического оборудования.>

B: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите переднюю крышку. <См. EI-40, СНЯ-
ТИЕ, Ящик консоли.>
3) Отсоедините разъемы жгута проводов, а за-
тем снимите гнездо электропитания дополни-
тельного электрического оборудования.

C: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ET-00270

ET-17

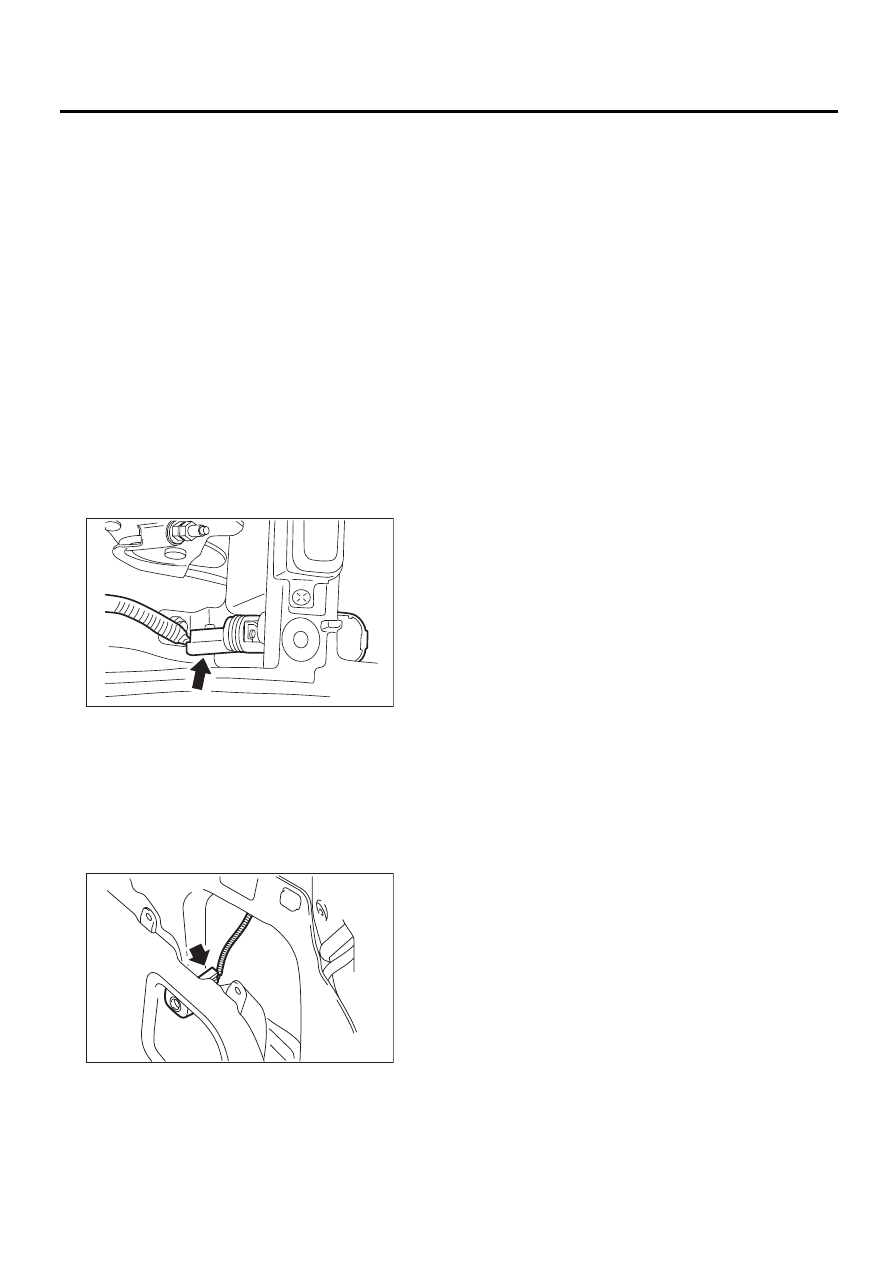

Заднее гнездо электропитания дополнительного электрического оборудования

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

15.Заднее гнездо

электропитания
дополнительного
электрического
оборудования

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-252, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема заднего гнезда электропитания дополни-
тельного электрического оборудования.>

B: СНЯТИЕ

1. ПЕРЕДНЕЕ ГНЕЗДО

1) Отсоедините провод массы от аккумулятора.
2) Снимите крышку консоли. <См. EI-40, СНЯ-
ТИЕ, Ящик консоли.>
3) Отсоедините разъем жгута проводов, а за-
тем снимите гнездо питания дополнительного
электрического оборудования.

2. ЗАДНЕЕ ГНЕЗДО

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю часть внутренней отделки
задней четверти. <См. EI-46, СНЯТИЕ, Внут-
ренняя отделка задней четверти.>
3) Отсоедините разъем жгута проводов, а за-
тем снимите гнездо питания дополнительного
электрического оборудования.

C: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ET-00168

ET-00194

ET-18

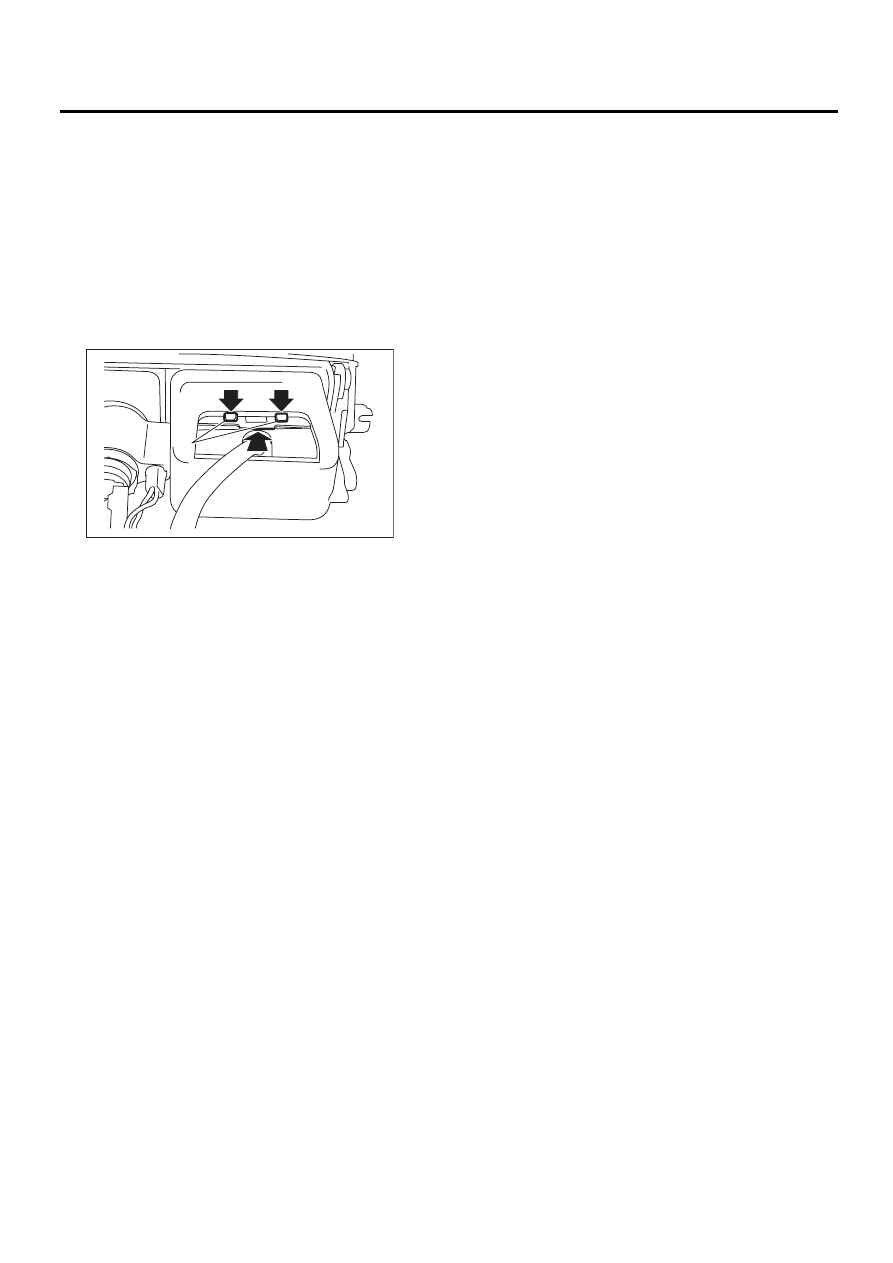

Разъем для подключения дополнительных аудиоустройств

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

16.Разъем для подключения

дополнительных
аудиоустройств

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите переднюю крышку консоли. <См.
EI-40, СНЯТИЕ, Ящик консоли.>
3) Снимите зажимную лапку и снимите разъем
для подключения дополнительных аудиоуст-
ройств.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ET-00212

(A)
