AB(diag)-81

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

U: КДН 61

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу цепи преднатяжителя правого ремня безо-
пасности
• Неисправность блока управления системой подушек безопасности
• Преднатяжитель ремня безопасности неисправен
• Жгут проводов системы подушек безопасности неисправен

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

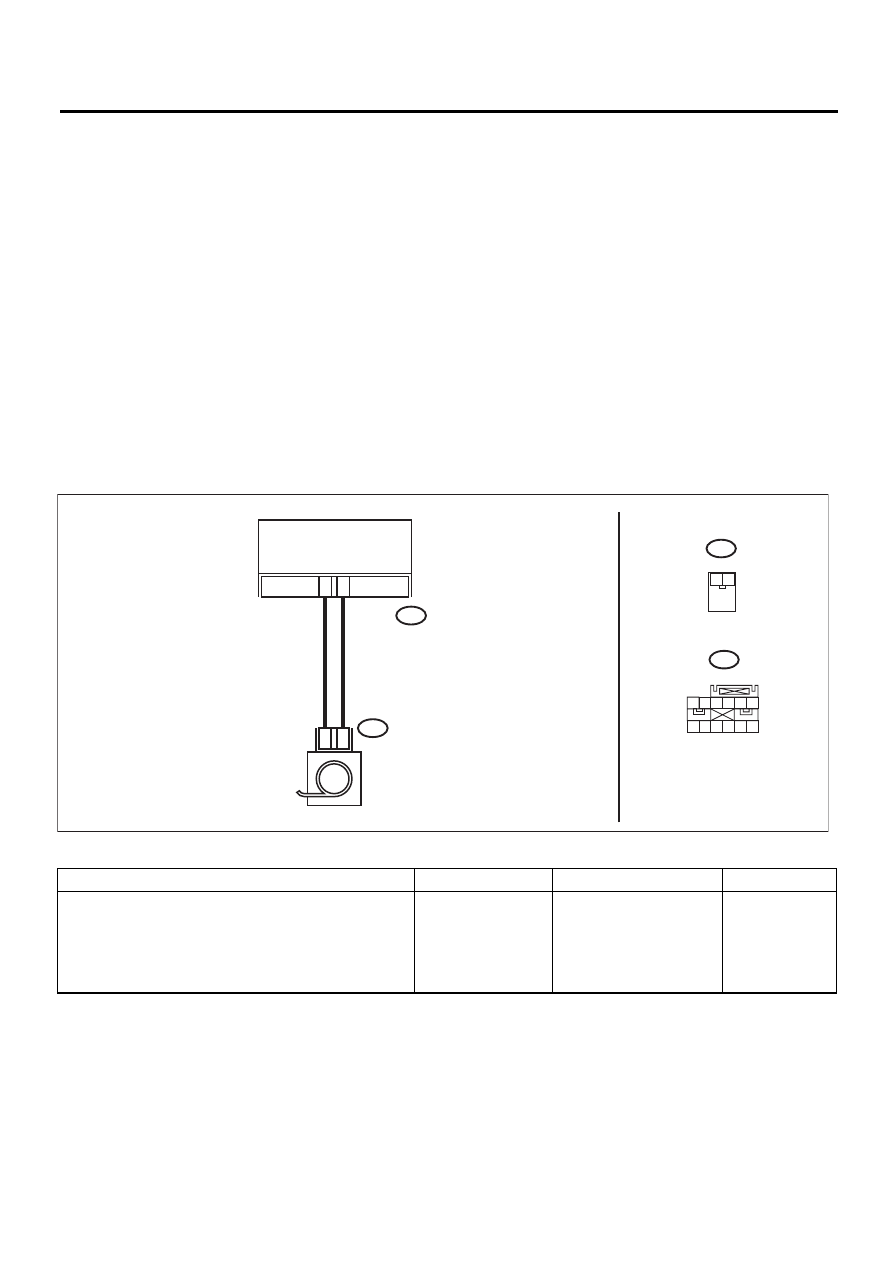

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах меж-
ду блоком управления системой подушек безопас-
ности и преднатяжителем правого ремня безопас-
ности.

Обнаружен ли пло-
хой контакт?

Замените как задний
жгут проводов системы
подушек безопасности,
так и жгут проводов ку-
зова.

Переходите к
шагу 2.

AB8

AB20

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ПРАВЫЙ

ПРЕДНАТЯЖИТЕЛЬ

AB20

1 2

AB8

1 2 3 4 5 6

7 8 9 10 11 12

AB-01624

AB(diag)-82

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ
БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и выждите не менее 20 секунд.
2) Отсоедините разъем (AB20) от преднатяжите-
ля ремня безопасности (правого). <См. SB-10, Рем-
ни безопасности передних сидений.>
3) Подсоедините разъем (1N) диагностического
жгута проводов N к разъему (AB20).
4) Подсоедините резистор модуля подушки безо-
пасности к разъему (2N) диагностического жгута
проводов N.
5) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.

Предупреждающая
лампа системы по-
душек безопаснос-
ти горит в течение
6 секунд, а затем
гаснет?

Замените преднатяжи-
тель правого ремня безо-
пасности. <См. SB-10,
Ремни безопасности пе-
редних сидений.>

Переходите к
шагу 3.

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ (ПРАВОЙ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
3) Отсоедините разъем (AB11) от модуля боковой
подушки безопасности (правой).
4) Отсоедините разъемы (AB3), (AB7) и (AB8) от
блока управления системой подушек безопаснос-
ти. <См. AB-18, Блок управления системой поду-
шек безопасности.>
5) Подсоедините разъем (1R) диагностического
жгута проводов R к разъему (AB8).
6) Измерьте сопротивление между разъемом (3R)
диагностического жгута проводов R и разъемом
(2N) диагностического жгута проводов N.

Разъемы и клеммы

(3R) № 17 — (2N) № 1:
(3R) № 19 — (2N) № 2:

Сопротивление со-
ставляет менее
10 Ом?

Переходите к шагу 4.

Замените как
жгут проводов
боковых поду-
шек безопаснос-
ти, так и жгут
проводов кузо-
ва.

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ (ПРАВОЙ).
Измерьте сопротивление между клеммами разъема
(3R) диагностического жгута проводов R.

Разъемы и клеммы

(3R) № 17 — (3R) № 19:

Сопротивление со-
ставляет менее
1 МОм?

Переходите к шагу 5.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ (ПРАВОЙ).
Измерьте сопротивление между разъемом (3R) диа-
гностического жгута проводов R и массой кузова.

Разъемы и клеммы

(3R) № 17 — Масса кузова:
(3R) № 19 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 6.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените блок управле-
ния системой подушек
безопасности. <См. AB-
18, Блок управления сис-
темой подушек безопас-
ности.>

Переходите к
шагу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли
на дисплее какие-
либо другие КДН?

Проверьте КДН, исполь-
зуя “Список кодов диа-
гностики неисправностей
(КДН)”. <См. AB(diag)-40,
Список кодов диагностики
неисправностей (КДН).>

Завершите про-
ведение диа-
гностики.

Шаг

Проверка

Да

Нет

AB(diag)-83

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

V: КДН 62

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу в цепи преднатяжителя левого ремня бе-
зопасности
• Неисправность блока управления системой подушек безопасности
• Преднатяжитель ремня безопасности неисправен
• Жгут проводов системы подушек безопасности неисправен

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
преднатяжителем левого ремня безопасности.

Обнаружен ли плохой
контакт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к
шагу 2.

AB19

1 2

AB7

AB19

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

ЛЕВЫЙ

ПРЕДНАТЯЖИТЕЛЬ

AB7

1 2 3 4 5 6

7 8 9 10 11 12

AB-01623

AB(diag)-84

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ
БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение OFF, от-
соедините провод массы от аккумулятора и выждите
не менее 20 секунд.
2) Отсоедините разъем (AB19) от преднатяжителя
ремня безопасности (левого). <См. SB-10, Ремни безо-
пасности передних сидений.>
3) Подсоедините разъем (1N) диагностического жгута
проводов N к разъему (AB19).
4) Подсоедините резистор модуля подушки безопаснос-
ти к разъему (2N) диагностического жгута проводов N.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите замок зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 се-
кунд, а затем гаснет?

Замените преднатя-
житель левого ремня
безопасности. <См.
SB-10, Ремни безопас-
ности передних сиде-
ний.>

Переходите к
шагу 3.

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ (ЛЕВОЙ).
1) Переведите замок зажигания в положение OFF, от-
соедините провод массы от аккумулятора и выждите
не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопас-
ности от диагностического жгута проводов.
3) Отсоедините разъем (AB9) модуля боковой подуш-
ки безопасности (левой).
4) Отсоедините разъемы (AB7) и (AB8) от блока управ-
ления системой подушек безопасности. <См. AB-18, Блок
управления системой подушек безопасности.>
5) Подсоедините разъем (1R) диагностического жгута
проводов R к разъему (AB7).
6) Измерьте сопротивление между разъемом (3R)
диагностического жгута проводов R и разъемом (2N)
диагностического жгута проводов N.

Разъемы и клеммы

(3R) № 11 — (2N) № 1:
(3R) № 13 — (2N) № 2:

Сопротивление со-
ставляет менее
10 Ом?

Переходите к шагу 4.

Замените как
жгут проводов
боковых поду-
шек безопас-
ности, так и
жгут проводов
кузова.

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ (ЛЕВОЙ).
Измерьте сопротивление между клеммами разъема
(3R) диагностического жгута проводов R.

Разъемы и клеммы

(3R) № 11 — (3R) № 13:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 5.

Замените как
жгут проводов
боковых поду-
шек безопас-
ности, так и
жгут проводов
кузова.

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ (ЛЕВОЙ).
Измерьте сопротивление между разъемом (3R) ди-
агностического жгута проводов R и массой кузова.

Разъемы и клеммы

(3R) № 11 — Масса кузова:
(3R) № 13 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 6.

Замените как
жгут проводов
боковых поду-
шек безопас-
ности, так и
жгут проводов
кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой по-
душек безопасности.>

Переходите к
шагу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на
дисплее какие-либо
другие КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-40, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите
проведение
диагностики.

Шаг

Проверка

Да

Нет
