Subaru Forester (2008 год). Руководство - часть 732

AB(diag)-73

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах меж-
ду блоком управления системой подушек безопас-
ности и модулем подушки безопасности водителя.

Обнаружен ли плохой кон-
такт?

Замените жгут
проводов системы
подушек безопас-
ности.

Переходите к ша-
гу 2.

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕ-
ЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB11) от модуля боковой
подушки безопасности (правой), и подсоедините
разъем (1F) диагностического жгута проводов F к
разъему (AB11).
3) Подсоедините резистор модуля подушки безо-
пасности к разъему (3F) диагностического жгута
проводов F.
4) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.

Предупреждающая лам-
па системы подушек безо-
пасности горит в течение
6 секунд, а затем гаснет?

Замените как пе-
реднее сиденье,
так и модуль боко-
вой подушки безо-
пасности (пра-
вый). <См. SE-7,
Переднее сиде-
нье>

Переходите к ша-
гу 3.

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ (ПРАВОЙ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB20) от преднатяжителя
ремня безопасности (правого).
3) Для моделей с преднатяжителем поясной лям-
ки ремня безопасности, отсоедините разъем
(AB30) от преднатяжителя поясной лямки ремня
безопасности.
4) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
5) Отсоедините разъем (AB8) от блока управления
системой подушек безопасности.
6) Подсоедините разъем (1R) диагностического
жгута проводов R к разъему (AB8).
7) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.
8) Измерьте напряжение между разъемом (3R) диа-
гностического жгута проводов R и массой кузова.

Разъемы и клеммы

(3R) № 18 (+) — Масса кузова (–):
(3R) № 20 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите к ша-
гу 4.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-18,
Блок управления
системой подушек
безопасности.>

Переходите к ша-
гу 5.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на дис-
плее какие-либо другие
КДН?

Проверьте КДН,
используя “Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН)”. <См.
AB(diag)-40, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-74

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

O: КДН 46

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов боковой подушки безопасности
• Модуль левой боковой подушки безопасности неисправен
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

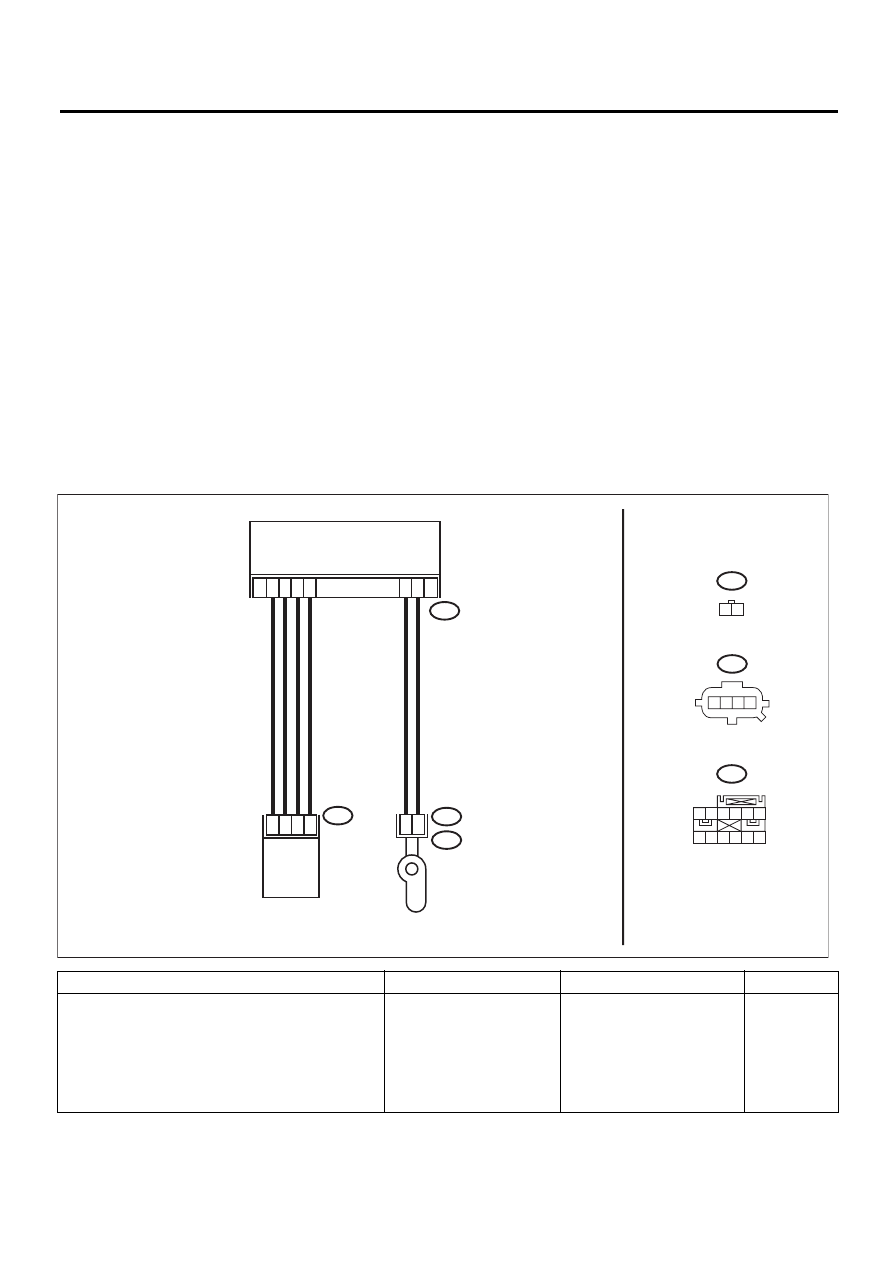

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

МОДУЛЬ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

AB7

AB9

1 2

AB10

1 2 3 4

AB10

AB9

AB29

AB7

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

1 2 3 4 5 6

7 8 9 10 11 12

AB-01844

AB(diag)-75

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах меж-
ду блоком управления системой подушек безопас-
ности, модулем левой боковой подушки безопас-
ности и датчиком левой боковой подушки безопас-
ности.

Обнаружен ли плохой
контакт?

Замените как за-
дний жгут прово-
дов системы поду-
шек безопасности,
так и жгут прово-
дов кузова.

Переходите к ша-
гу 2.

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините разъем (AB9) от модуля боковой
подушки безопасности (левого), и подсоедините
разъем (1F) диагностического жгута проводов F к
разъему (AB9).
3) Подсоедините резистор модуля подушки безо-
пасности к разъему (3F) диагностического жгута
проводов F.
4) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем гас-
нет?

Замените как пе-
реднее сиденье,
так и модуль боко-
вой подушки безо-
пасности (левый).
<См. SE-7, Пере-
днее сиденье>

Переходите к ша-
гу 3.

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ (ЛЕВОЙ).
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините разъем (AB19) от преднатяжителя
ремня безопасности (левого).
3) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
4) Отсоедините разъем (AB7) от блока управления
системой подушек безопасности.
5) Подсоедините разъем (1R) диагностического
жгута проводов R к разъему (AB7).
6) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.
7) Измерьте напряжение между разъемом (3R) ди-
агностического жгута проводов R и массой кузова.

Разъемы и клеммы

(3R) № 10 (+) — Масса кузова (–):
(3R) № 12 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите
к шагу 4.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

Отображается ли на дис-
плее тот же самый КДН?

Переходите к ша-
гу 5.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на дис-
плее какие-либо другие
КДН?

Проверьте КДН,
используя “Список
кодов диагности-
ки неисправнос-
тей (КДН)”. <См.
AB(diag)-40, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-76

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

P: КДН 51

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Датчик правой боковой подушки безопасности неисправен
• Жгут проводов правой боковой подушки безопасности неисправен
• Неисправность блока управления системой подушек безопасности

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек
безопасности, модулем правой боковой по-
душки безопасности и датчиком правой боко-
вой подушки безопасности.

Обнаружен ли плохой кон-
такт?

Замените как задний жгут
проводов системы подушек
безопасности, так и жгут
проводов кузова.

Переходите к
шагу 2.

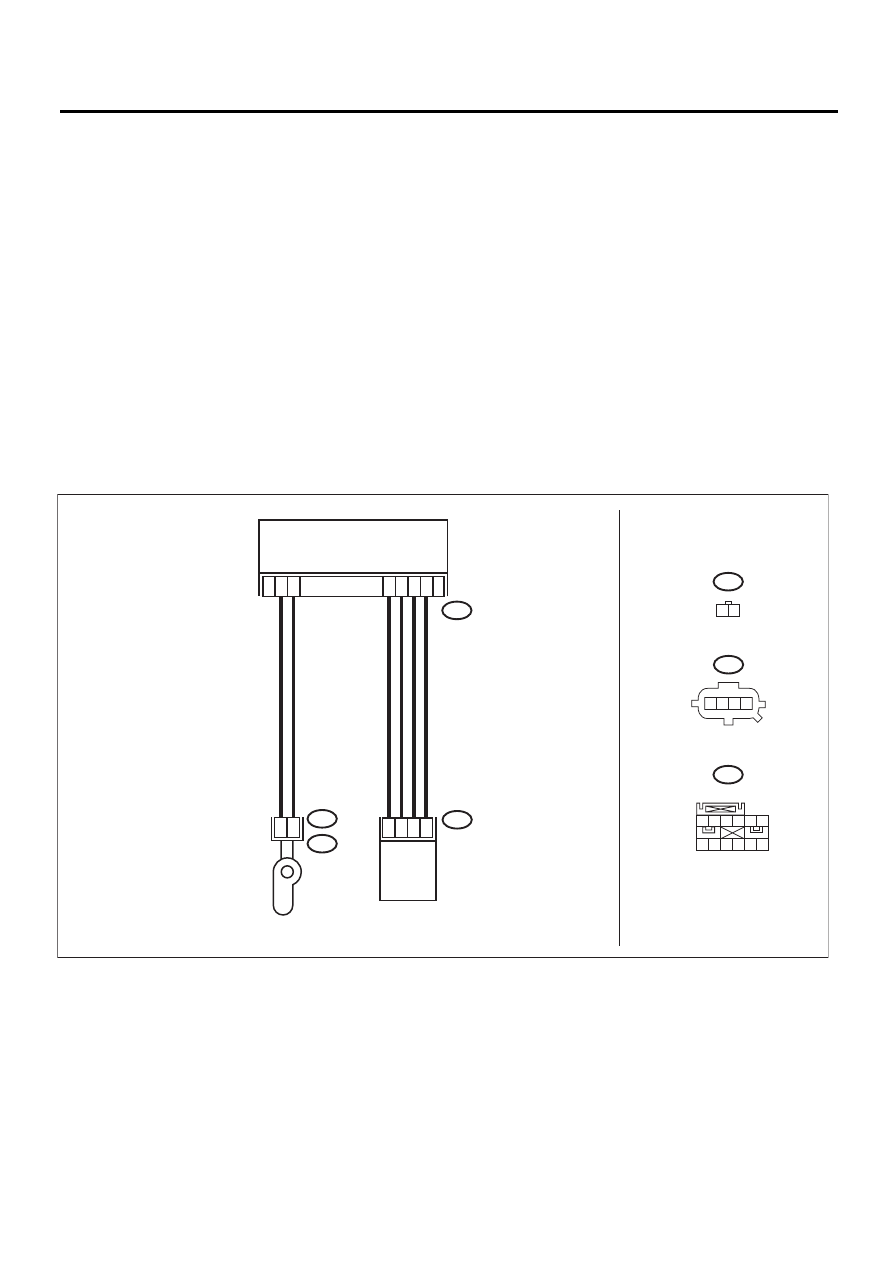

AB8

AB11

AB28

AB12

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

МОДУЛЬ ПРАВОЙ

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

AB8

AB11

1 2

AB12

1 2 3 4

1 2 3 4 5 6

7 8 9 10 11 12

AB-01843
