AB(diag)-57

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

H: КДН 24

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность блока управления системой подушек безопасности
• Разрыв цепи основного жгута проводов системы подушек безопасности
• Перегорел предохранитель №11 (в распределительной коробке)
• Разрыв цепи жгута проводов кузова автомобиля

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

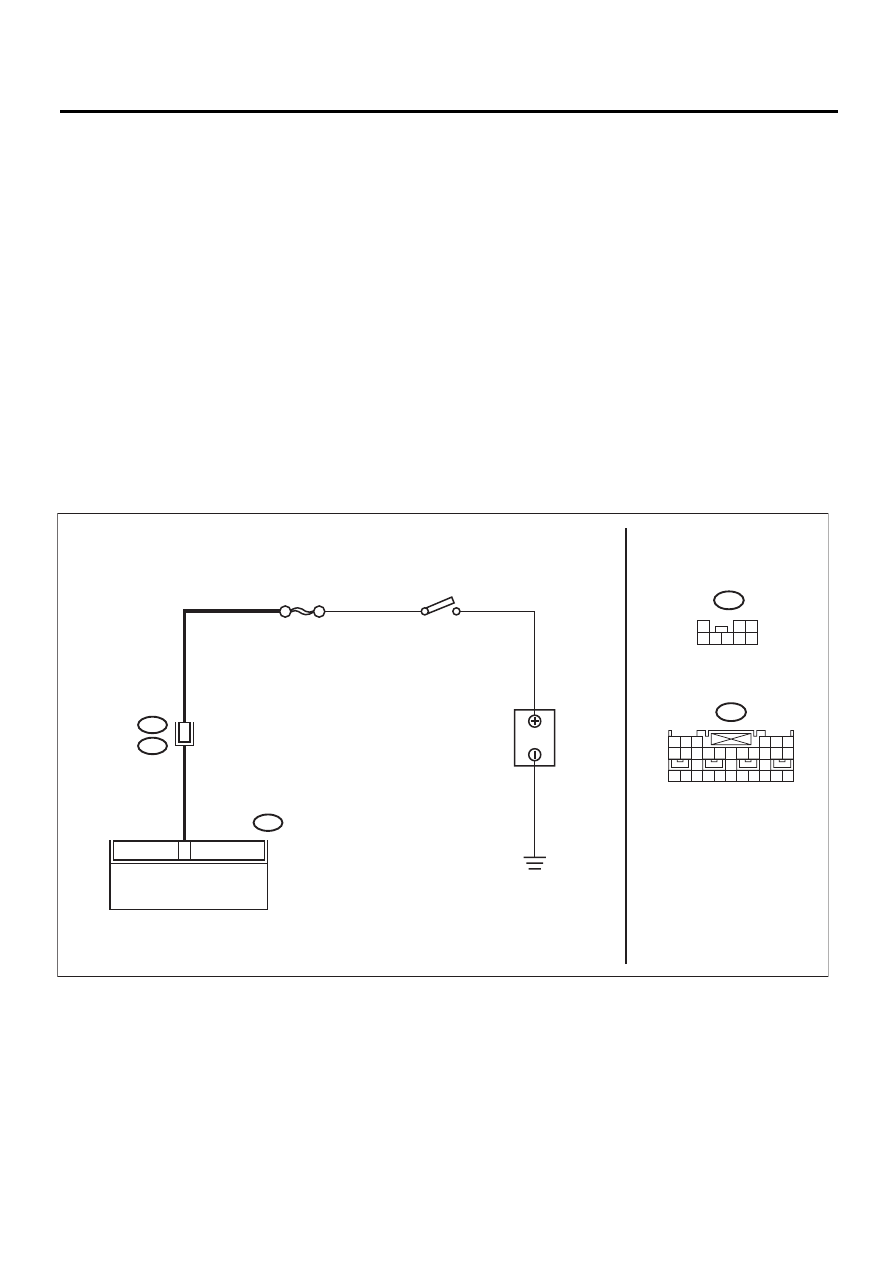

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB3

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB3

B31

AB1

No.11

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТ

ОР

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

B31

4 5 6 7

3
8

AB-01632

AB(diag)-58

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИС-
ТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положе-
ние OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB3) от блока уп-
равления системой подушек безопасности.
3) Подсоедините разъем (1R) диагности-
ческого жгута проводов R к разъему (AB3).
4) Подсоедините клемму массы к аккуму-
лятору и переведите замок зажигания в по-
ложение ON.
5) Измерьте напряжение между разъемом
(2R) диагностического жгута проводов R и
массой кузова.

Разъемы и клеммы

(2R) № 1 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 2.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ № 11
(В РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ).
1) Убедитесь, что замок зажигания уста-
новлен в положение OFF.
2) Снимите предохранитель № 11 (в рас-
пределительной коробке) и проведите ви-
зуальную проверку.

Предохранитель № 11 пере-
горел?

Замените предохрани-
тель № 11. Если пре-
дохранитель № 11 пе-
регорит повторно, уст-
раните неисправность
в жгуте проводов ку-
зова. Замените как ос-
новной жгут проводов
системы подушек бе-
зопасности, так и жгут
проводов кузова.

Переходите к ша-
гу 3.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИ-
СТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Переходите к ша-
гу 4.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на дисп-
лее какие-либо другие КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики неис-
правностей (КДН)”.
<См. AB(diag)-40, Спи-
сок кодов диагностики
неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-59

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

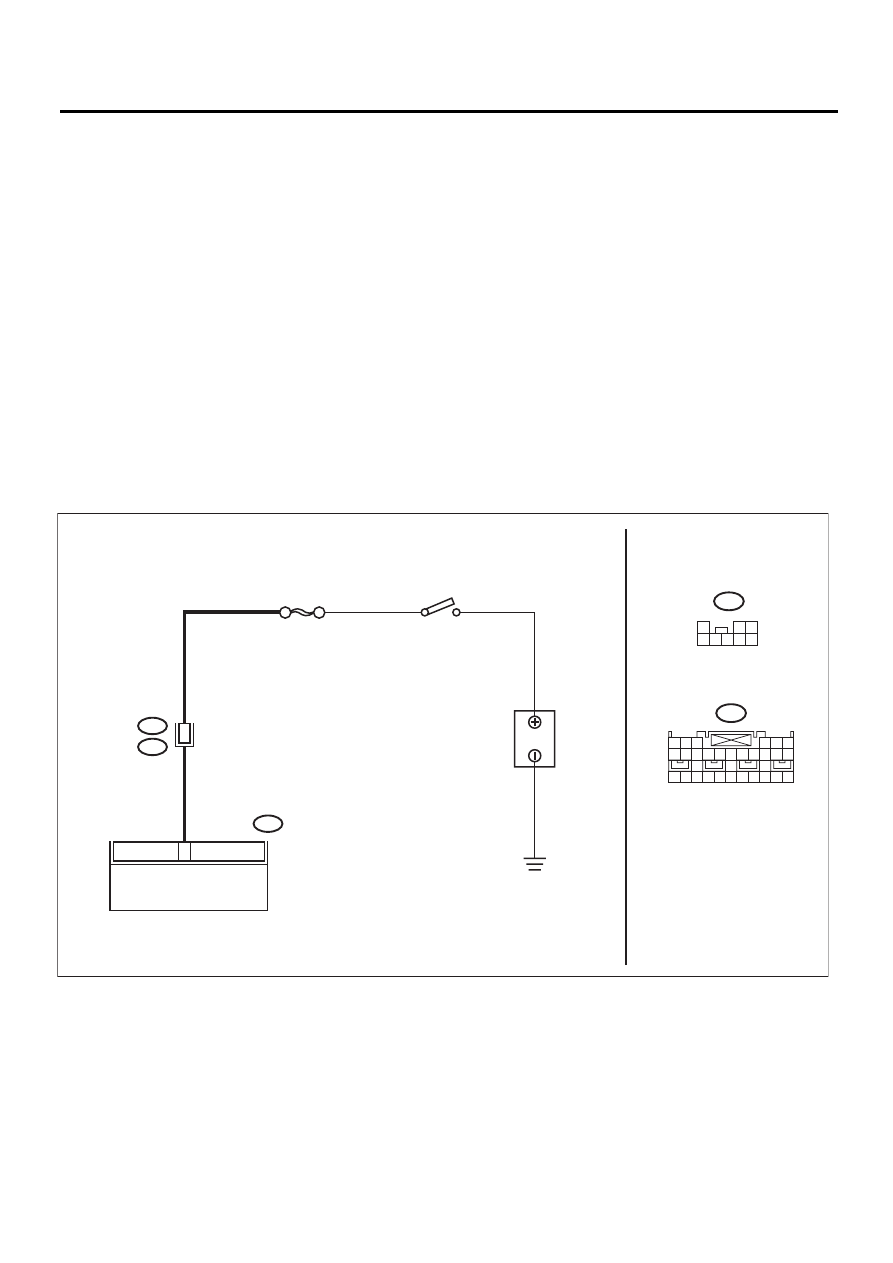

КДН 25

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность блока управления системой подушек безопасности
• Разрыв цепи жгута проводов системы подушек безопасности
• Перегорел предохранитель № 6 (в распределительной коробке)
• Разрыв цепи жгута проводов кузова автомобиля

AB3

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB3

B31

AB1

No.6

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТ

ОР

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

B31

4 5 6 7

3
8

AB-01631

AB(diag)-60

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕ-
МОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положе-
ние OFF, отсоедините провод массы от акку-
мулятора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB3) от блока уп-
равления системой подушек безопасности.
3) Подсоедините разъем (1R) диагностичес-
кого жгута проводов R к разъему (AB3).
4) Подсоедините клемму массы к аккумуля-
тору и переведите замок зажигания в поло-
жение ON.
5) Измерьте напряжение между разъемом
(2R) диагностического жгута проводов R и
массой кузова.

Разъемы и клеммы

(2R) № 6 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой
подушек безопаснос-
ти.>

Переходите к ша-
гу 2.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ № 6
(В РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ).
1) Убедитесь, что замок зажигания установ-
лен в положение OFF.
2) Снимите предохранитель № 6 (в распре-
делительной коробке) и проведите визуаль-
ную проверку.

Предохранитель № 6 перего-
рел?

Замените предохра-
нитель № 6. Если пре-
дохранитель № 6 пе-
регорит повторно, ус-
траните
неисправность в жгу-
те проводов кузова.
Или замените как ос-
новной жгут прово-
дов системы подушек
безопасности, так и
жгут проводов кузо-
ва.

Переходите к ша-
гу 3.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕ-
МОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Переходите к ша-
гу 4.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на дисп-
лее какие-либо другие КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-40,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.
