AB(diag)-53

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

E: КДН 21

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАЛИЧИЯ КДН 21.
1) Считайте КДН. <См. AB(diag)-29, Считывание
кодов диагностики неисправностей (КДН).>
2) Выполните процедуру очистки памяти. <См.
AB(diag)-31, Режим очистки памяти.>
3) Снова считайте КДН.

Отображается ли на
дисплее Subaru Select
Monitor КДН 21?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой по-
душек безопасности.>

Временная по-
теря контакта.

AB(diag)-54

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

F: КДН 22

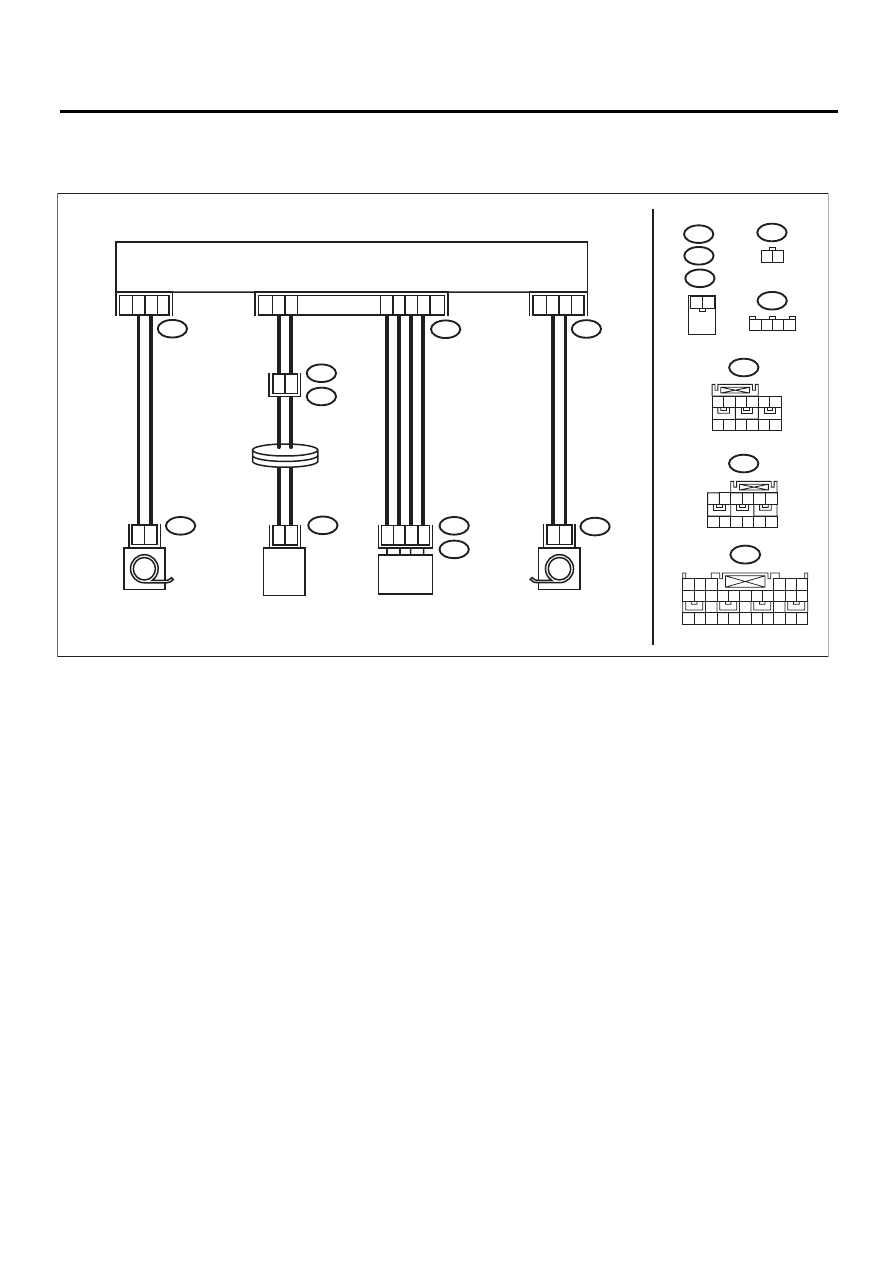

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

AB3

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB3

AB8

AB7

AB20

2

1

AB4

AB27

AB19

1

4

2

1

13

14

11

10

AB21

AB26

AB2

2

1

1

2

3

2

7

8

2

1

5

6

ПОВОРОТНЫЙ
РАЗЪЕМ
РУЛЕВОЙ
КОЛОНКИ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ

ВОДИТЕЛЯ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ

ПАССАЖИРА

ЛЕВЫЙ
ПРЕДНАТЯЖИТЕЛЬ

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

ПРАВЫЙ
ПРЕДНАТЯЖИТЕЛЬ

AB7

AB8

AB2

1 2

AB20

AB19

AB4

1 2 3 4

1 2 3 4 5 6

7 8 9 10 11 12

1 2 3 4 5 6

7 8 9 10 11 12

AB21

1 2

AB-01841

AB(diag)-55

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

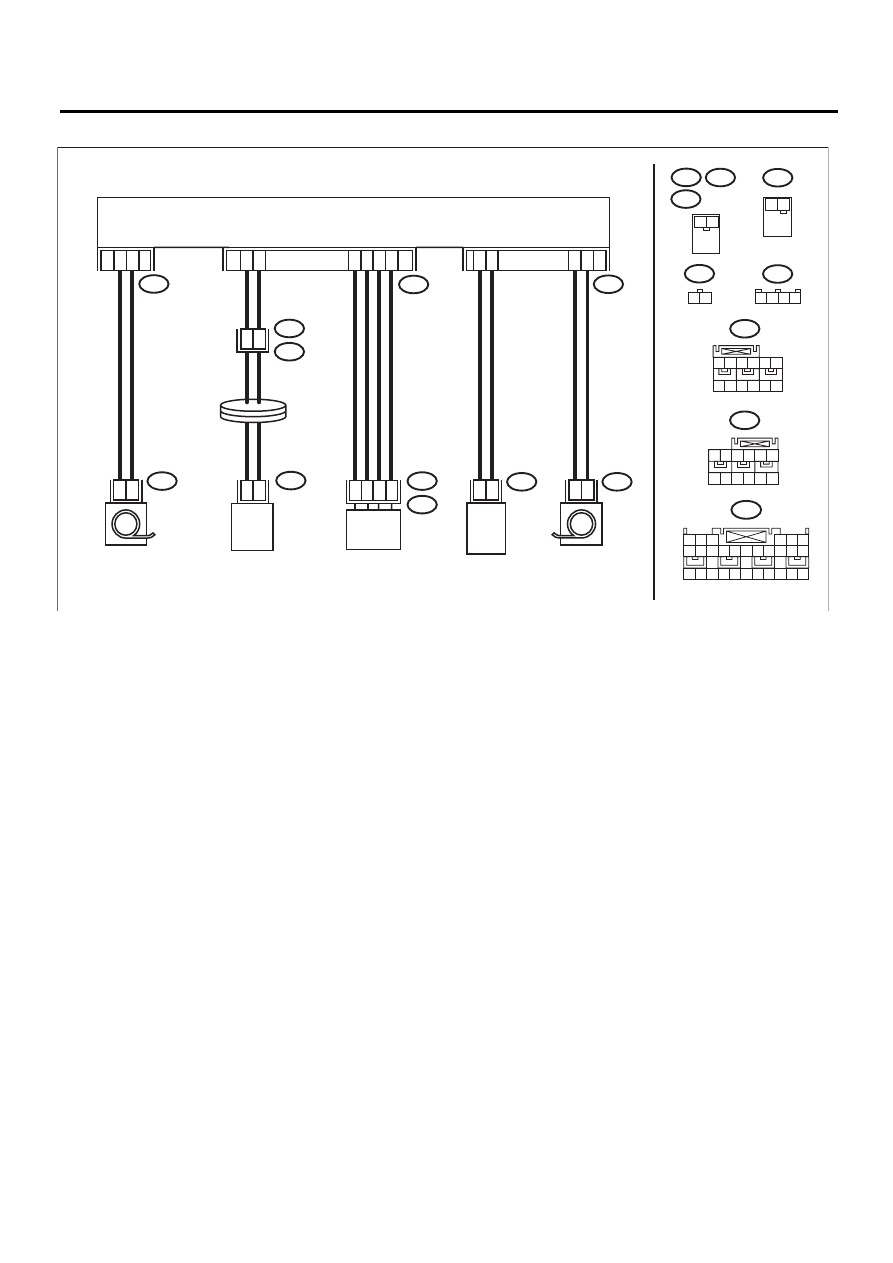

• Модель с правосторонним управлением

Данный код отображается, когда срабатывает передняя подушка безопасности, преднатяжитель и
преднатяжитель поясной лямки ремня безопасности.
Если этот код отображается, то очистка памяти невозможна. В связи с этим, замените следующие
узлы и детали.
• Блок управления системой подушек безопасности <См. AB-18, Блок управления системой поду-
шек безопасности.>
• Модуль подушки безопасности водителя <См. AB-13, Модуль подушки безопасности водителя.>
• Модуль подушки безопасности переднего пассажира <См. AB-14, Модуль подушки безопасности
переднего пассажира.>
• Дополнительные датчики лобового удара с обеих сторон <См. AB-21, Дополнительный датчик ло-
бового удара.>
• Ремни безопасности, расположенные на внешних сторонах передних сидений, с преднатяжителя-
ми. <См. SB-10, Ремни безопасности передних сидений.>

AB3

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB3

AB8

AB7

AB20

2

1

AB4

AB27

AB19

1

4

2

1

13

14

11

10

AB21

AB26

AB2

2

1

1

2

3

2

7

8

2

1

5

6

ПОВОРОТНЫЙ
РАЗЪЕМ
РУЛЕВОЙ
КОЛОНКИ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ

ВОДИТЕЛЯ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ

ПАССАЖИРА

ЛЕВЫЙ
ПРЕДНАТЯЖИТЕЛЬ

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

ПРАВЫЙ

ПРЕДНАТЯЖИТЕЛЬ

AB7

AB8

AB2

1 2

AB20

AB19

AB30

1 2

AB4

1 2 3 4

AB30

2

1

3

4

ПРЕДНАТЯЖИТЕЛЬ

ПОЯСНОЙ ЛЯМКИ

ПРАВОГО РЕМНЯ

БЕЗОПАСНОСТИ

1 2 3 4 5 6

7 8 9 10 11 12

1 2 3 4 5 6

7 8 9 10 11 12

AB21

1 2

AB-01842

AB(diag)-56

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

G: КДН 23

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность контактов разъемов (AB3), (AB7) и (AB8) с блоком управления системой подушек
безопасности.

ОСТОРОЖНО:
Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАК-
ТОВ В РАЗЪЕМАХ (AB3), (AB7) И (AB8).
1) Переведите замок зажигания в поло-
жение OFF, отсоедините провод массы от
аккумулятора и выждите не менее 20 се-
кунд.
2) Отсоедините разъемы (AB3), (AB7) и
(AB8) от блока управления системой поду-
шек безопасности.

Выявлена ли ржавчина
или повреждение в разъ-
еме жгута проводов и в
разъеме блока управле-
ния?

Переходите к шагу 2. Замените блок управ-

ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой по-
душек безопасности.>
Замените как основ-
ной жгут проводов сис-
темы подушек безо-
пасности, так и жгут
проводов кузова. За-
мените как жгут про-
водов боковых поду-
шек безопасности, так
и жгут проводов кузо-
ва.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАК-
ТОВ В РАЗЪЕМАХ (AB3), (AB7) И (AB8).
1) Вновь подсоедините разъем, обеспе-
чивая надежность контактов.
2) Подсоедините клемму массы к аккуму-
лятору и переведите замок зажигания в
положение ON.

Предупреждающая лам-
па системы подушек без-
опасности горит в течение
6 секунд, а затем гаснет?

Переходите к шагу 3. Замените блок управ-

ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой по-
душек безопасности.>

3

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИ-
СТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените блок уп-
равления системой
подушек безопаснос-
ти. <См. AB-18, Блок
управления систе-
мой подушек безо-
пасности.>

Переходите к шагу 4.

4

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ. Отображаются ли на дис-

плее какие-либо другие
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-40,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите проведе-
ние диагностики.
