AB(diag)-25

Subaru Select Monitor

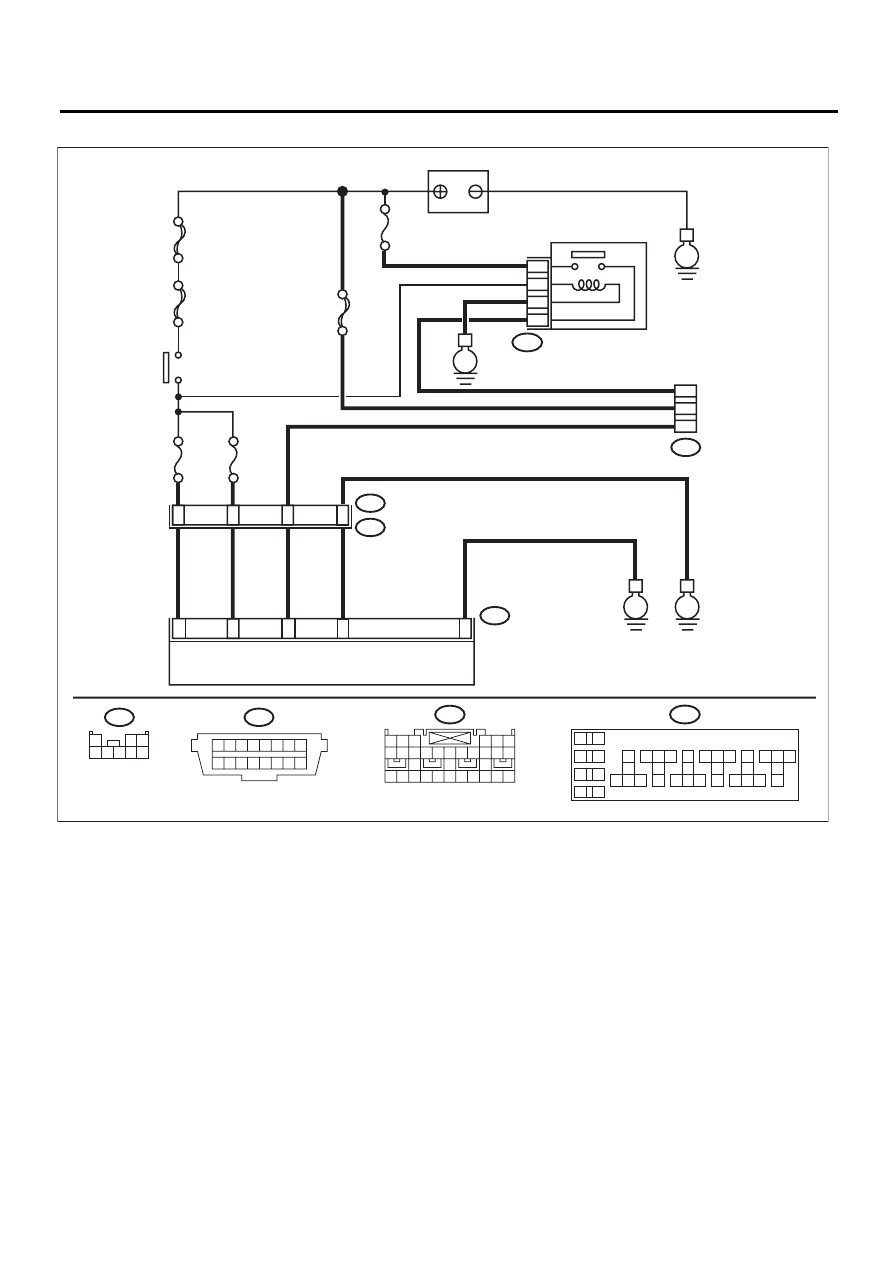

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

• Модель с правосторонним управлением

E

10

11 12 13

14 15 16

17
18

19

20

21 22 23

24 25 26

27
28

29

30

31 32 33

34 35 36

37
38

1

2

9

3

4

5

6

7

8

1 2 3

4 5 6

7 8 9 10 11 12 13 14

16 17

15

18 19 20 21 22 23 24 25 26 27 28

АККУМУЛЯТОР

No.5

SBF-5

РЕЛЕ ЗАЖИГАНИЯ

38

34

36

37

B225

E

SBF-1

SBF-4

No.6

No.11

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

B31

AB1

2

8

6

5

B40

16

8

7

AB3

E

E

12

28

27

5

6

B225

AB3

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

B31

1

6

2

4 5

7

B40

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

3
8

AB-01837

AB(diag)-26

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЗАМКА ЗАЖИГАНИЯ.

Находится ли замок
зажигания в положе-
нии ON?

Переходите
к шагу 2.

Переведите замок
зажигания в поло-
жение ON и выбе-
рите в Subaru
Select Monitor ре-
жим проверки сис-
темы подушек бе-
зопасности.

2

ПРОВЕРКА АККУМУЛЯТОРА.
1) Переведите замок зажигания в положение OFF.
2) Измерьте напряжение аккумулятора.

Напряжение составля-
ет 11 В или более?

Переходите
к шагу 3.

Осуществите за-
рядку или замени-
те аккумулятор.

3

ПРОВЕРКА КЛЕММ АККУМУЛЯТОРА.

Выявлен ли плохой
контакт в клеммах ак-
кумулятора?

Отремонтируйте
или затяните клем-
му аккумулятора.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЦЕПИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите замок зажигания в положение ON.
2) Используя Subaru Select Monitor, проверьте, осу-
ществляется ли обмен данными с другими системами
в нормальном режиме.

Отображается ли на-
именование системы
на дисплее Subaru
Select Monitor?

Переходите
к шагу 9.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ЦЕПИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем блока управления системы
подушек безопасности.
3) Переведите замок зажигания в положение ON.
4) Проверьте, осуществляется ли обмен данными с
другими системами в нормальном режиме.

Отображается ли на-
именование системы
на дисплее Subaru
Select Monitor?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-18,
Блок управления
системой подушек
безопасности.>

Переходите к ша-
гу 6.

6

ПРОВЕРКА РАЗЪЕМОВ ЖГУТА ПРОВОДОВ МЕЖ-
ДУ КАЖДЫМ БЛОКОМ УПРАВЛЕНИЯ И РАЗЪ-
ЕМОМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините блок управления системой подушек
безопасности, блок управления системой ABS и гид-
равлический блок управления, а также ECM и TCM.
3) Измерьте сопротивление между разъемом кана-
ла передачи данных и массой кузова.

Разъемы и клеммы

(B40) № 7 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите
к шагу 7.

Устраните неис-
правность в жгуте
проводов и разъ-
емах между каж-
дым блоком уп-
равления и разъ-
емом канала
передачи данных.
(Если необходимо
отремонтировать
жгут проводов
системы подушек
безопасности, за-
мените весь жгут
проводов.)

7

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА
НА БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК
БЕЗОПАСНОСТИ.
1) В условиях шага 6 переведите замок зажигания в
положение ON.
2) Измерьте напряжение между разъемом канала
передачи данных и массой кузова.

Разъемы и клеммы

(B40) № 7 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Переходите
к шагу 8.

Устраните неис-
правность в жгуте
проводов и разъ-
емах между каж-
дым блоком уп-
равления и разъ-
емом канала
передачи данных.
(Если необходимо
отремонтировать
жгут проводов
системы подушек
безопасности, за-
мените весь жгут
проводов.)

AB(diag)-27

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

8

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАС-
НОСТИ И РАЗЪЕМОМ КАНАЛА ПЕРЕДАЧИ ДАН-
НЫХ.
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините разъем (AB3) от блока управления
системой подушек безопасности.
3) Подсоедините разъем (1R) диагностического
жгута проводов R к разъему (AB3).
4) Измерьте сопротивление между разъемом (4R)
диагностического жгута проводов R и разъемом ка-
нала передачи данных.

Разъемы и клеммы

(4R) № 18 — (B40) № 7:

Сопротивление со-
ставляет менее 10 Ом?

Переходите
к шагу 9.

Устраните неис-
правность в жгуте
проводов между
блоком управле-
ния системой по-
душек безопас-
ности и разъемом
канала передачи
данных. Или заме-
ните как основ-
ной жгут проводов
системы подушек
безопасности, так
и жгут проводов
перегородки мо-
торного отсека.

9

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.
1) Переведите замок зажигания в положение ON.
2) Измерьте напряжение между разъемом (5R) диа-
гностического жгута проводов R и массой кузова.

Разъемы и клеммы

(2R) № 1 (+) — Масса кузова (–):
(2R) № 6 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Переходите
к шагу 10.

Устраните неис-
правность в жгуте
проводов между
блоком управле-
ния системой по-
душек безопас-
ности и аккумуля-
тором. Или
замените как ос-
новной жгут про-
водов системы по-
душек безопас-
ности, так и жгут
проводов перего-
родки моторного
отсека.

10 ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ

УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАС-
НОСТИ И МАССОЙ КУЗОВА.
1) Переведите замок зажигания в положение OFF.
2) Измерьте сопротивление между разъемом (2R)
диагностического жгута проводов R и массой кузова.

Разъемы и клеммы

(2R) № 10 — Масса кузова:
(2R) № 11 — Масса кузова:

Сопротивление со-
ставляет менее 10 Ом?

Переходите
к шагу 11.

Устраните неис-
правность в жгуте
проводов между
блоком управле-
ния системой по-
душек безопас-
ности и массой ку-
зова. Или
замените как ос-
новной жгут про-
водов системы по-
душек безопас-
ности, так и жгут
проводов перего-
родки моторного
отсека.

11 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ

В РАЗЪЕМЕ.

Обнаружен ли плохой
контакт в цепи элект-
ропитания блока уп-
равления, в цепи мас-
сы и в разъеме канала
передачи данных?

Устраните неис-
правность в разъ-
еме. (В случае неис-
правности в разъ-
емах системы
подушек безопас-
ности, не ремонти-
руйте, а полностью
заменяйте жгут
проводов.)

Замените только
блок управления
системой поду-
шек безопаснос-
ти. <См. AB-18,
СНЯТИЕ, Блок уп-
равления систе-
мой подушек бе-
зопасности.>

Шаг

Проверка

Да

Нет

AB(diag)-28

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2. КДН ОТСУТСТВУЕТ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Комбинация приборов неисправна
• Разрыв цепи в жгуте проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
• Предупреждающая лампа системы подушек безопасности не гаснет
• На дисплее Subaru Select Monitor будет показываться сообщение “NO TROUBLE CODE” (Коды
диагностики неисправностей отсутствуют)
Для ознакомления с детальным описанием процедуры перейдите в раздел “Неисправность предуп-
реждающей лампы системы подушек безопасности”. <См. AB(diag)-33, Неисправность предупреж-
дающей лампы системы подушек безопасности.>

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием процедуры перейдите в раздел “Неисправность пре-
дупреждающей лампы системы подушек безопасности”. <См. AB(diag)-33, Неисправность предуп-
реждающей лампы системы подушек безопасности.>
• Когда предупреждающая лампа системы подушек безопасности не горит, и на дисплее Subaru
Select Monitor отображается сообщение “NO TROUBLE CODE”, то это свидетельствует о нормаль-
ной работе системы.
