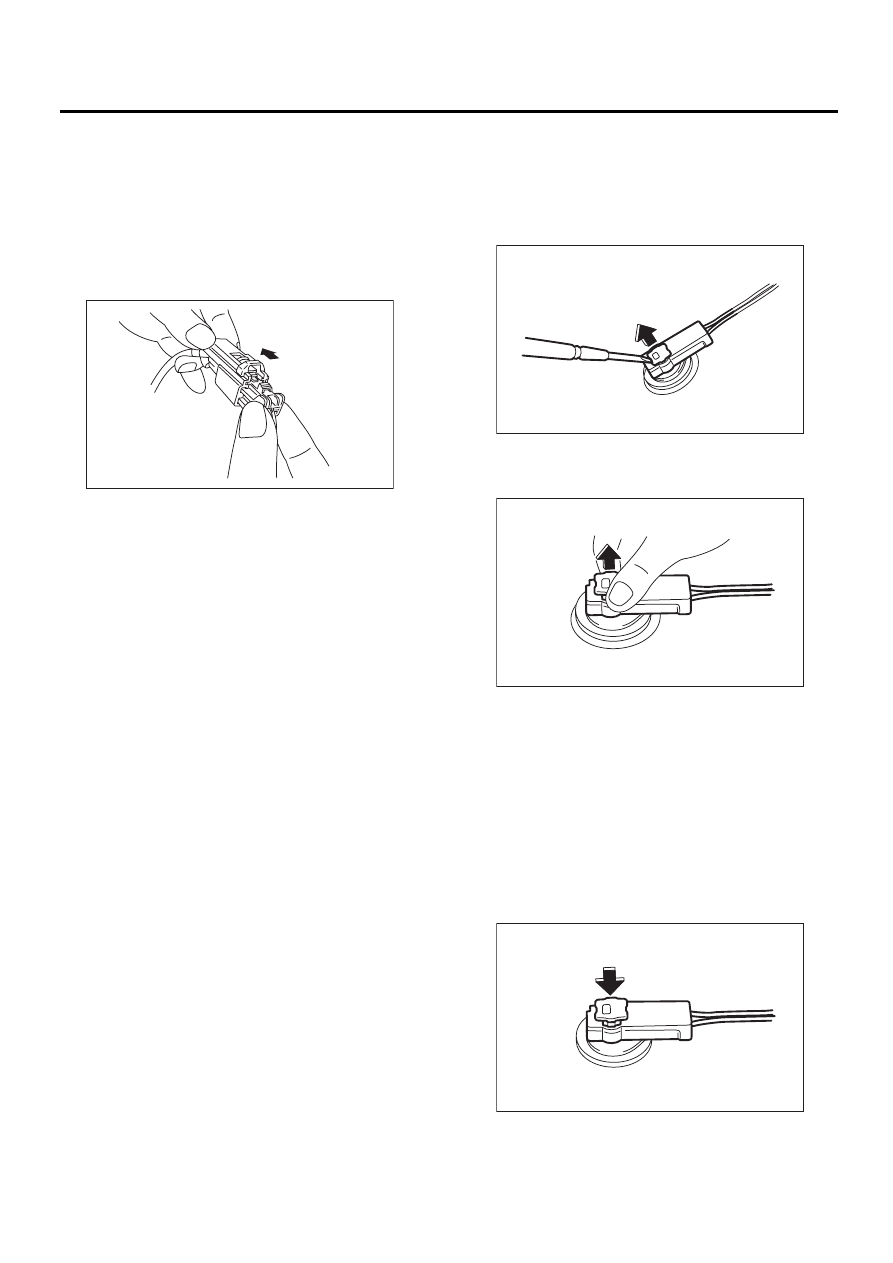

AB(diag)-21

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться в том, что разъем за-
фиксирован.

3. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ И ПРЕДНАТЯЖИТЕЛЬ

1) Как отсоединить:

(1) Плоской отверткой подденьте нажимной
фиксатор, отведите его вверх и разблоки-
руйте.

(2) Чтобы отсоединить разъем от узла моду-
ля подушки безопасности водителя или от
узла преднатяжителя, потяните его на себя.

2) Как подсоединить:
Подсоедините разъем в порядке, обратном от-
соединению. На данном этапе, обязательно
вставляйте нажимной фиксатор до упора, пока
не услышите характерный щелчок фиксации.

ОСТОРОЖНО:
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться в том, что разъем за-
фиксирован.
• Не забудьте заблокировать разъем, на-
жав на нажимной фиксатор.

AB-00019

AB-00478

AB-00479

AB-00480

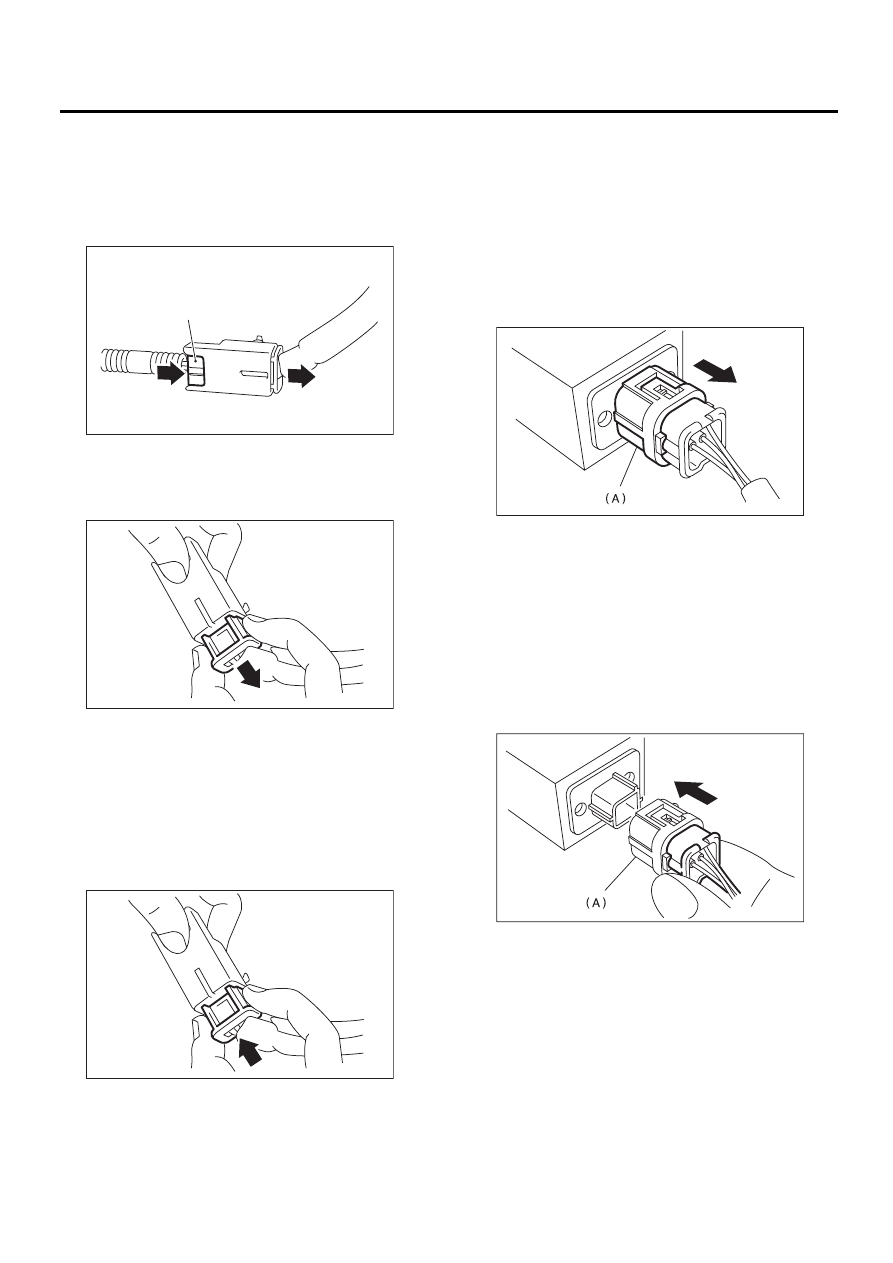

AB(diag)-22

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

4. ПОДУШКА БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Как отсоединить:

(1) Нажмите на фиксирующий рычаг (A).
(2) Прижав фиксирующий рычаг (А) внутрь,
потяните разъем в направлении стрелки.

ОСТОРОЖНО:
Отсоединяя разъем, обязательно удержи-
вайте разъем за корпус, а не за жгут прово-
дов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться в том, что разъем за-
фиксирован.

5. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА И ДАТЧИК
БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

1) Как отсоединить:
Удерживая наружную часть (A), потяните ее в
направлении стрелки.

ОСТОРОЖНО:
Отводя скользящий фиксатор, обязательно
удерживайте разъем за корпус, а не за жгут
проводов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
• Не дотрагивайтесь до наружной части (А),
иначе она сместится назад.
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться в том, что разъем за-
фиксирован.

AB-00021

( A )

AB-00022

AB-00023

AB-00024

AB-00025

AB(diag)-23

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

7. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН)

При возникновении неисправности в системе по-
душек безопасности, будет показываться КДН,
сохраненный в блоке управления системой по-
душек безопасности.
1) Подготовьте комплект Subaru Select Monitor.
<См. AB(diag)-8, СПЕЦИАЛЬНЫЕ ИНСТРУМЕН-
ТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Общие све-
дения>
2) Подсоедините к Subaru Select Monitor диа-
гностический кабель.
3) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

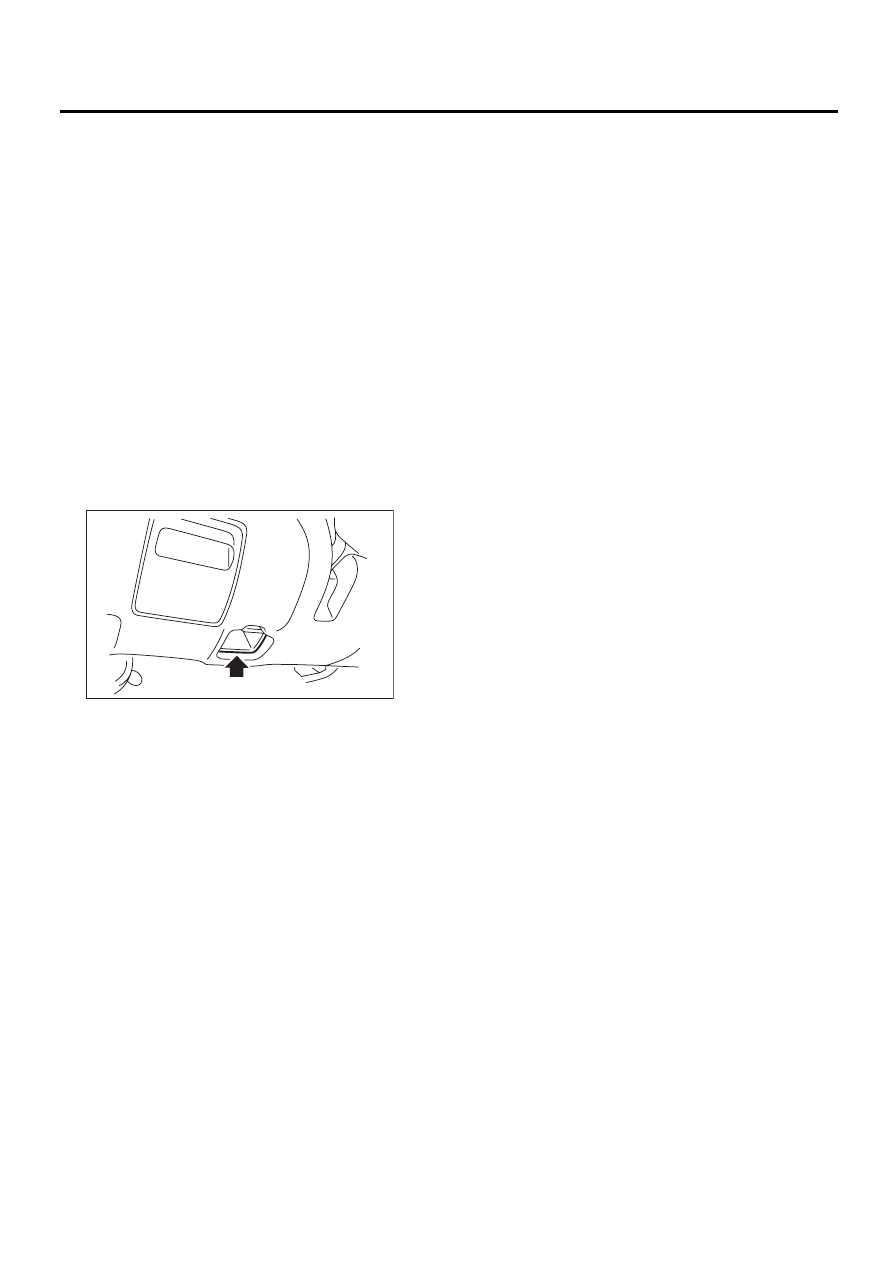

(1) Разъем канала передачи данных распо-
ложен в нижней части панели приборов (со
стороны водителя).

(2) Подсоедините к разъему канала переда-
чи данных диагностический кабель.

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
4) Переведите замок зажигания в положение
ON (двигатель выключен) и включите Subaru
Select Monitor.
5) На экране дисплея «Main Menu» выберите
пункт {Each System Check}.
6) На экране дисплея «System Selection Menu»,
выберите пункт {Airbag System}.
7) Когда на дисплее отобразится пункт {Airbag
System} нажмите клавишу [OK].

8) На экране дисплея «Airbag System» выбери-
те пункт {DTC Display}.

ПРИМЕЧАНИЕ:
• Чтобы получить подробную информацию о
порядке выполнения процедуры, ознакомьтесь
с файлом справки к приложению для ПК
Subaru Select Monitor III.
• Подробное описание КДН содержится в раз-
деле “Список кодов диагностики неисправнос-
тей (КДН)”. <См. AB(diag)-40, Список кодов диа-
гностики неисправностей (КДН).>

2. РЕЖИМ ОЧИСТКИ ПАМЯТИ

По окончанию ремонта системы подушек безо-
пасности сотрите все КДН, сохраненные в бло-
ке управления системой подушек безопаснос-
ти. (Если не очистить память, то после устране-
ния неисправности ее код будет отображаться
при возникновении последующей неисправ-
ности)
1) На экране дисплея «Main Menu» выберите
пункт {Each System Check}.
2) На экране дисплея «System Selection Menu»,
выберите пункт {Airbag System}.
3) На экране дисплея {Airbag System} выберите
пункт {Clear Memory}.
4) Когда на экране дисплея отобразится сооб-
щение “Clear Memory?”, нажмите клавишу [OK].
5) Когда на экране дисплея отобразится сооб-
щение “Done”, выключите Subaru Select Monitor.

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о по-
рядке выполнения процедуры, ознакомьтесь с
файлом справки к приложению для ПК Subaru
Select Monitor III.

EN-00334

AB(diag)-24

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

В: ПРОВЕРКА

1. ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

УСЛОВИЯ ОБНАРУЖЕНИЯ:
Повреждение разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Обмен данными между блоком управления системой подушек безопасности и Subaru Select Monitor
невозможен.

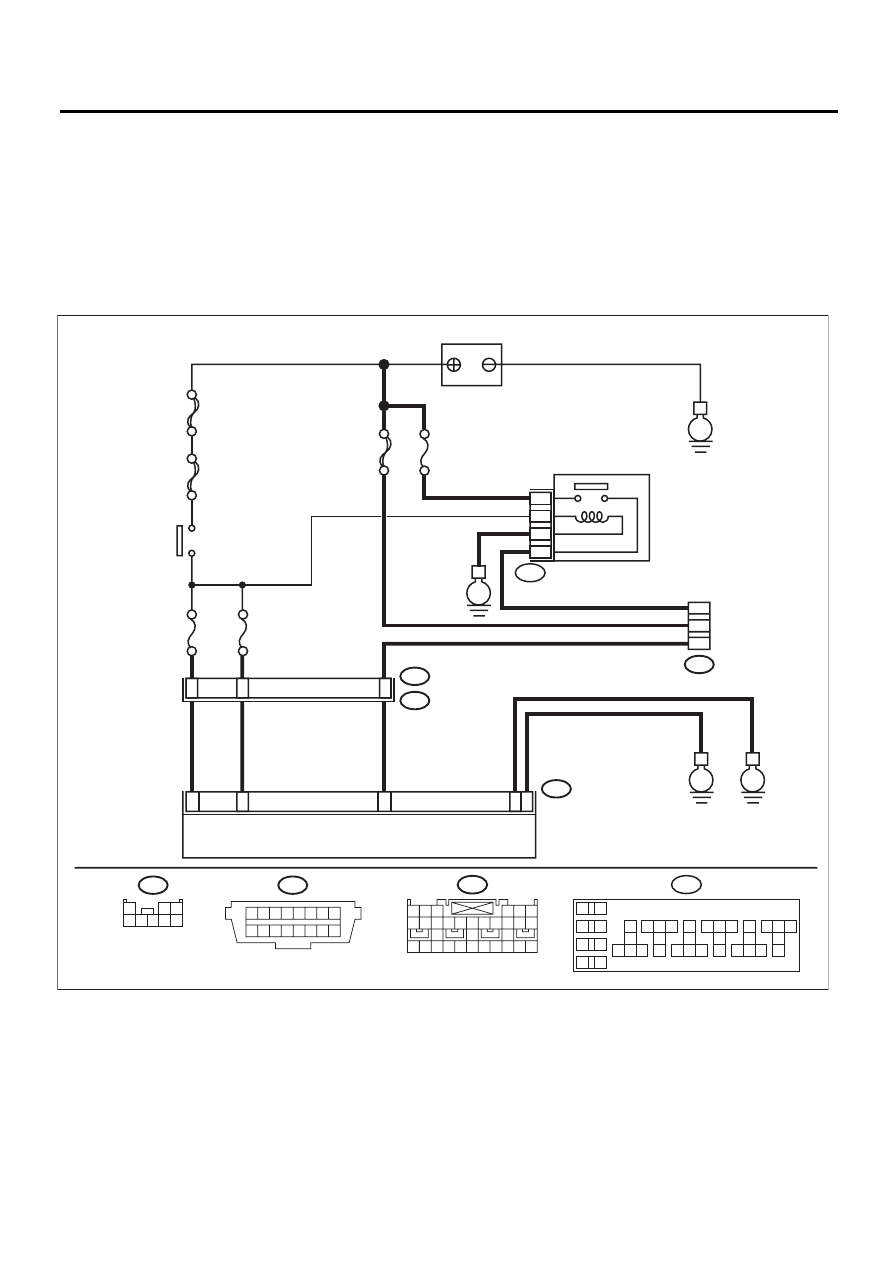

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

РЕЛЕ ЗАЖИГАНИЯ

B225

10

13

11

9

B225

10

11 12 13

14 15 16

17
18

19

20

21 22 23

24 25 26

27
28

29

30

31 32 33

34 35 36

37
38

1

2

9

3

4

5

6

7

8

B31

1

6

2

4 5

7

B40

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

SBF

-1

SBF

-4

No.6

No.1

1

No.5

B40

AB3

B31

AB1

E

E

E

E

16

8

7

12

2

2

8

27

5

6

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

АККУМУЛЯТОР

РАЗЪЕМ
ПЕРЕДАЧИ
ДАННЫХ

AB3

1 2 3

4 5 6

7 8 9 10 11 12 13 14

16 17

15

18 19 20 21 22 23 24 25 26 27 28

6

5

SBF

-5

3
8

AB-01836
