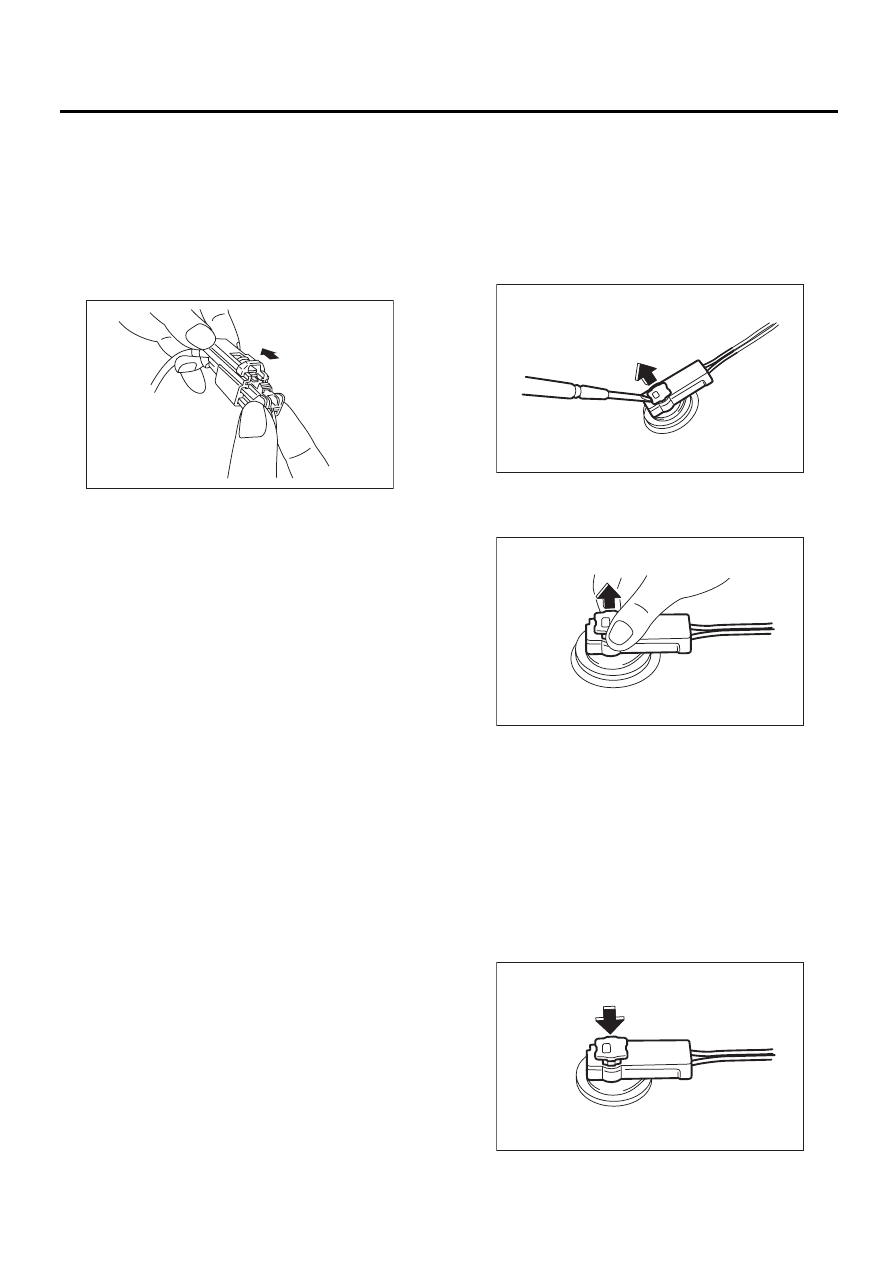

AB-9

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на себя,
чтобы убедиться в том, что разъем зафикси-
рован.

3. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ, ПРЕДНАТЯЖИТЕЛЬ
И ПРЕДНАТЯЖИТЕЛЬ ПОЯСНОЙ ЛЯМКИ
РЕМНЯ БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Плоской отверткой подденьте нажимной
фиксатор, отведите его вверх и разблоки-
руйте.

(2) Потяните разъем, чтобы отсоединить его
от узла модуля подушки безопасности води-
теля или от узла натяжителя.

2) Как подсоединить:
Подсоедините разъем в порядке, обратном от-
соединению. На данном этапе, обязательно
вставляйте нажимной фиксатор до упора, пока
не услышите характерный щелчок фиксации.

ОСТОРОЖНО:
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться в том, что разъем за-
фиксирован.
• Не забудьте заблокировать разъем, нажав
на нажимной фиксатор.

AB-00019

AB-00478

AB-00479

AB-00480

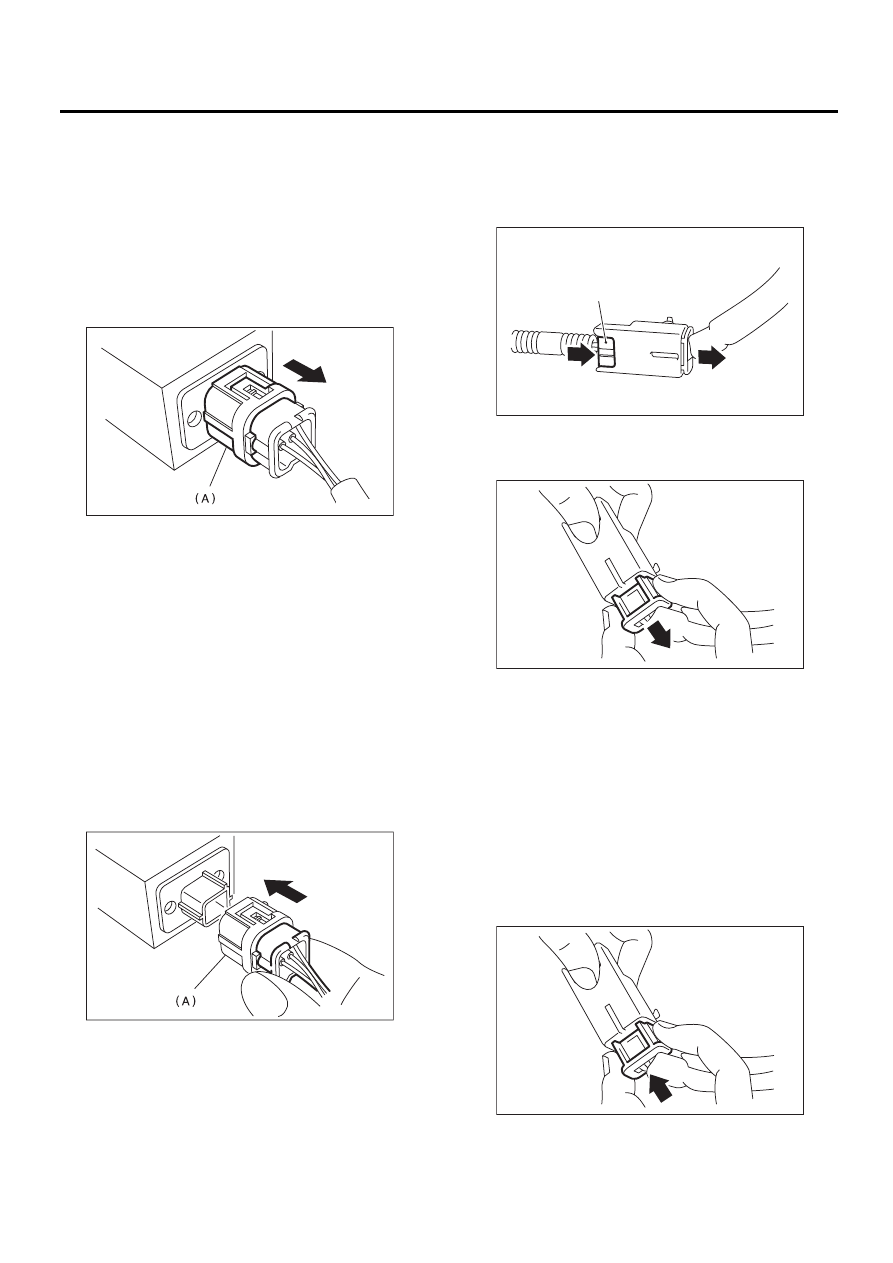

AB-10

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

4. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА И ДАТЧИК БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

1) Как отсоединить:
Удерживая наружную часть (A), потяните ее в
направлении стрелки.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ПРИМЕЧАНИЕ:
Разъем не может быть подсоединен, если он
заблокирован нажимным фиксатором. Разбло-
кируйте фиксатор и подсоедините разъем.

ОСТОРОЖНО:
• Не дотрагивайтесь до наружной части по-
верхности, иначе, наружная часть (А) смес-
тится назад.
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться в том, что разъем за-
фиксирован.

5. ПОДУШКА БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Как отсоединить:

(1) Отведите скользящий фиксатор (A) в на-
правлении стрелки.

(2) Удерживая скользящий фиксатор, отве-
дите его в направлении стрелки и отсоеди-
ните разъем.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться в том, что разъем за-
фиксирован.

AB-00024

AB-00025

AB-00021

( A )

AB-00022

AB-00023

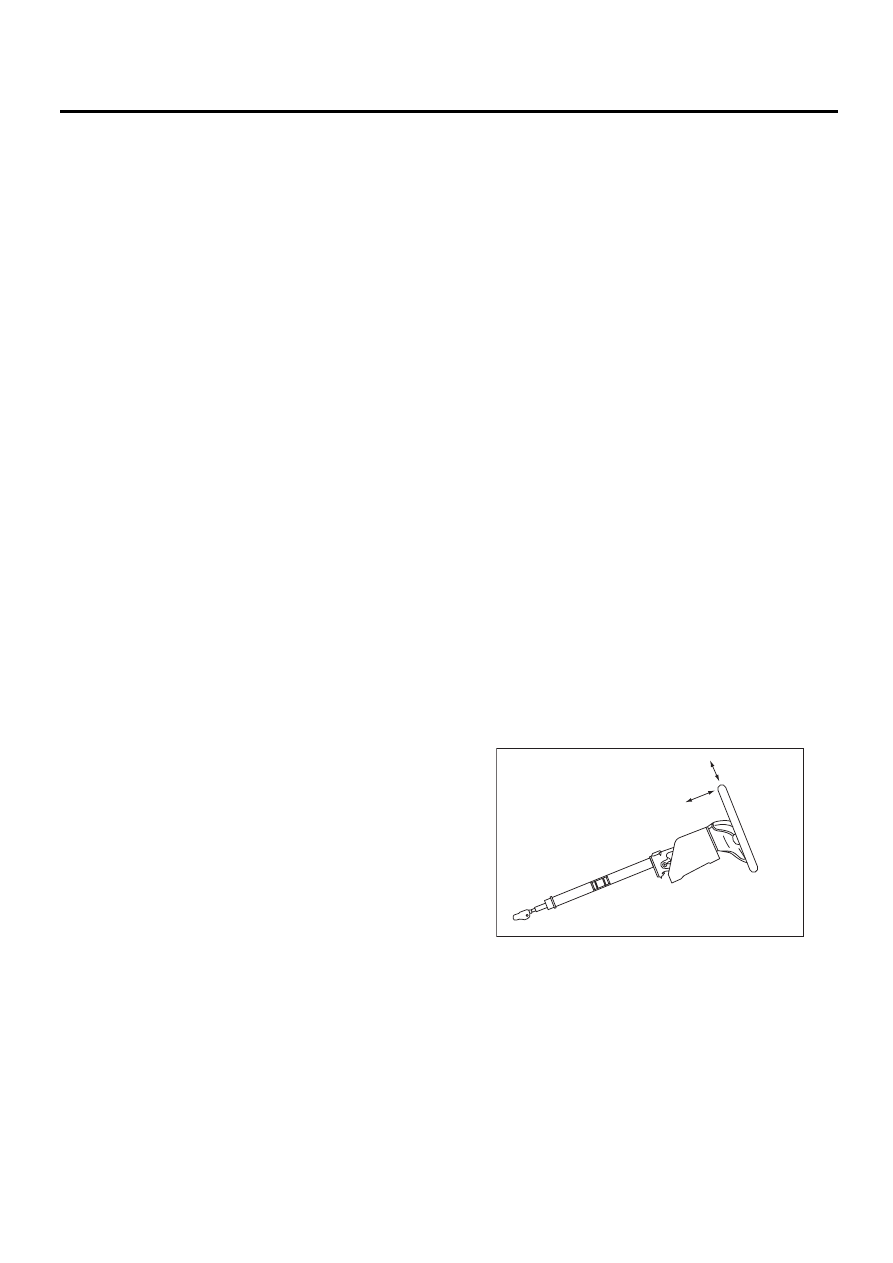

AB-11

Места осмотра после столкновения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3. Места осмотра после

столкновения

A: ЗАМЕНА

При срабатывании подушки безопасности за-
мене подлежат следующие детали.

1. ЛОБОВОЕ СТОЛКНОВЕНИЕ

1) Модуль подушки безопасности водителя
2) Модуль подушки безопасности переднего
пассажира
3) Ремень безопасности водителя (преднатя-
житель)
4) Ремень безопасности переднего пассажира
(преднатяжитель)
5) Блок управления системой подушек безо-
пасности
6) Дополнительный датчик лобового удара
7) Поворотный разъем рулевой колонки

2. БОКОВОЙ УДАР

1) Блок управления системой подушек безо-
пасности
2) Модуль боковой подушки безопасности (спин-
ка сиденья на стороне срабатывания)
3) Датчик боковой подушки безопасности (на
стороне срабатывания)

3. ПРОВЕРКА ДРУГИХ ДЕТАЛЕЙ

Проверьте следующие детали. Поврежденные
детали замените новыми.
1) Рулевое колесо и рулевая колонка
Проверьте рулевую колонку на надежность
крепления, возможность регулировки вперед-
назад и вверх-вниз, а также возможность регу-
лировки вперед-назад при отпускании рычага
наклона. (После столкновения может сработать
ударопоглощающая часть рулевой колонки.)
2) Проверьте разъем модуля подушки безопас-
ности водителя, преднатяжителя и т.п. на на-
личие повреждений, а также каждый жгут про-
водов на пережим или повреждение разъемов.
При выявлении повреждений замените весь
жгут проводов.

B: ПРОВЕРКА

При любом боковом ударе, даже легком, обя-
зательно проверьте следующие системы.

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

1) Проверьте следующие узлы и детали, заме-
нив поврежденные узлы и детали новыми.
• Модуль подушки безопасности на наличие
трещин или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрывов в цепи. Прово-
да жгута проводов на повреждение изоляции.
• Поверхность модуля на загрязнения смаз-
кой, маслом, водой или чистящими средства-
ми.
2) При установке нового модуля подушки безо-
пасности водителя проверьте следующие пун-
кты. При необходимости, установите новый мо-
дуль подушки безопасности и рулевое колесо.
• Рулевое колесо мешает установить модуль
подушки безопасности.
• Величина зазора между модулем подушки
безопасности водителя и рулевым колесом из-
меняется.
• Деформация рулевого колеса в осевом и
вертикальном направлении превышает допус-
тимые пределы.

Стандарт:

Осевое смещение А

Менее 6 мм (0,24 дюйма)

Вертикальное смещение L

Менее 17 мм (0,67 дюйма)

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Модуль подушки безопасности на наличие
трещин или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрывов в цепи. Прово-
да жгута проводов на повреждение изоляции.
• Монтажный кронштейн на наличие трещин
или деформаций.

AB-00028

L

A

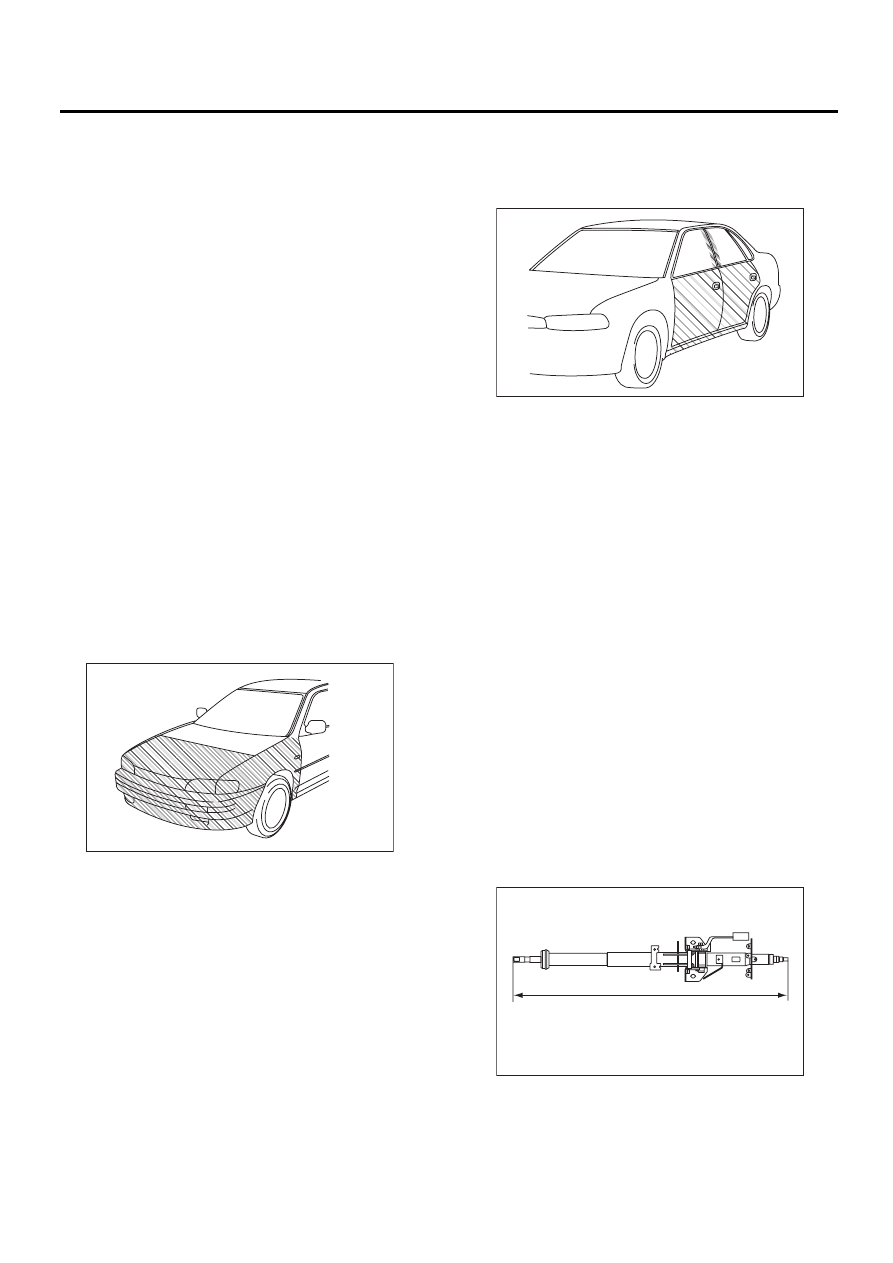

AB-12

Места осмотра после столкновения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Переднее сиденье на предмет повреждений
или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрывов в цепи.
• Провода жгута проводов на повреждение изо-
ляции.

4. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Блок управления на наличие трещин или де-
формации.
• Монтажный кронштейн на наличие трещин
или деформаций.
• Разъем на наличие царапин или деформа-
ции.
• Сработавшую подушку безопасности води-
теля или переднего пассажира.
• Сработавшую боковую подушку безопасности.

5. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА

Если передняя часть автомобиля повреждена,
как показано на рисунке:

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Дополнительный датчик лобового удара на
наличие трещин или деформаций.
• Монтажный кронштейн на наличие трещин
или деформаций.
• Разъем на наличие царапин или трещин.
• Сработавшую подушку безопасности води-
теля или переднего пассажира.

6. ДАТЧИК БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

Если боковая часть автомобиля повреждена,
как показано на рисунке:

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Датчик боковой подушки безопасности на
наличие трещин или деформации.
• Монтажный кронштейн на наличие трещин или
деформаций.
• Разъем на наличие царапин или трещин.
• Сработавшую боковую подушку безопаснос-
ти (со стороны срабатывания).

7. ПОВОРОТНЫЙ РАЗЪЕМ РУЛЕВОЙ
КОЛОНКИ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Комбинированный переключатель или пово-
ротный разъем рулевой колонки на наличие
трещин или деформаций.

8. ВАЛ РУЛЕВОГО КОЛЕСА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Общая длина рулевой колонки должна соот-
ветствовать спецификации автомобиля.

Нормативное значение:

Общая длина L

808,6

±

1,5 мм (31,83

±

0,06 дюйма)

При необходимости замените вал на новый.

AB-00029

AB-00030

AB-00717

L
