AB-2

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

1. Общие сведения

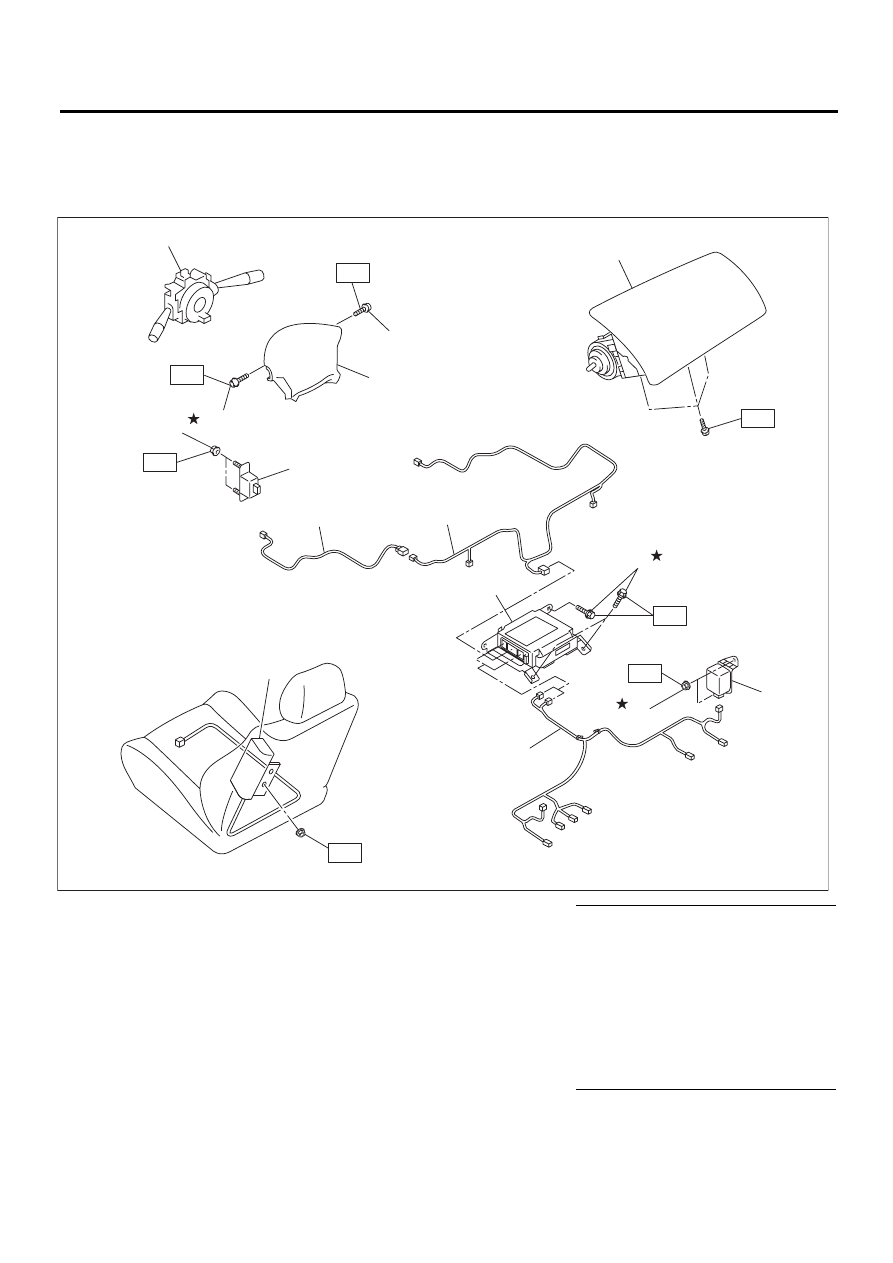

A: УЗЕЛ

1. ПОДУШКИ БЕЗОПАСНОСТИ (ВСПОМОГАТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ)

(1)

Узел комбинированного пере-
ключателя с поворотным разъ-
емом рулевой колонки

(7)

Задний жгут проводов системы
подушек безопасности

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(8)

Модуль боковой подушки безо-
пасности

T1: 7,5 (0,76, 5,5)

(2)

TORX

®

 болт T30

(9)

Основной жгут проводов систе-
мы подушек безопасности

T2: 10 (1,0, 7,2)

(3)

Узел модуля подушки безопас-
ности (водителя)

(10)

Передний жгут проводов систе-
мы подушек безопасности

T3: 20 (2,0, 14,5)

(4)

Узел модуля подушки безопас-
ности (переднего пассажира)

(11)

Дополнительный датчик лобо-
вого удара

T4: 25 (2,5, 18,1)

(5)

Блок управления системой по-
душек безопасности

(12)

Гайка



(6)

Датчик боковой подушки безо-
пасности

(13)

Болт



T2

T1

T4

T2

T3

(2)

(4)

(3)

(1)

(2)

(10)

(11)

(12)

(9)

(6)

(5)

(8)

(13)

T1

T1

(7)

(12)

AB-01566

AB-3

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

B: ОСТОРОЖНО

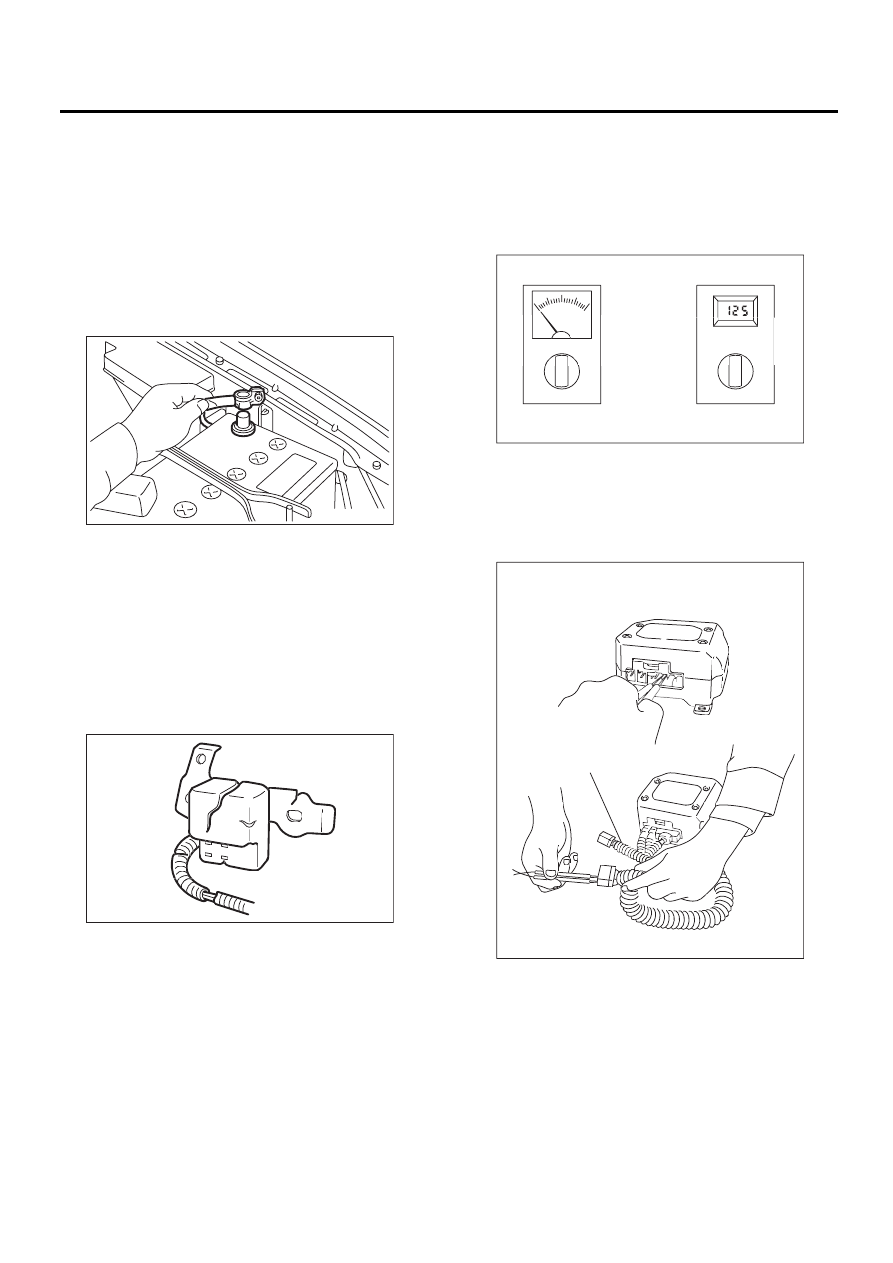

• Перед проведением работ по техобслужива-
нию автомобиля, обязательно переведите за-
мок зажигания в положение OFF, отсоедините
провод массы от аккумулятора и выждите не
менее 20 секунд.
• Система подушек безопасности оснащена
резервным питанием. Система подушек безо-
пасности может сработать, если приступить к
работе менее чем через 20 секунд после того,
как был отсоединен провод массы.

• Если горит предупреждающая лампа систе-
мы подушек безопасности, немедленно устра-
ните неисправность. В противном случае, по-
душка безопасности или преднатяжитель мо-
гут сработать неправильно или вообще не
сработать при аварии.
• При повреждении или деформации датчи-
ков, модуля подушки безопасности, блока уп-
равления системой подушек безопасности,
преднатяжителя или жгута проводов, замени-
те их новыми.

• При проверке системы подушек безопаснос-
ти обязательно используйте цифровой тестер
электрических цепей. При использовании ана-
логовых тестеров электрических цепей соот-
ветствующая подушка безопасности может
сработать даже из-за минимальной величины
тока в самом тестере.

• При замерах используйте специальный диа-
гностический жгут проводов (1). Поврежден-
ные клеммы разъема вызовут неисправность
всего устройства. Не подключайте щуп тесте-
ра напрямую к клемме разъема модуля подуш-
ки безопасности.

FU-00009

NG

N

N

NG

NG

N

N

NG

G

G

G

G

N

N

N

N

N

NG

G

G

G

G

N

N

N

N

N

N

N

N

N

N

N

NG

AB-01534

NG

NG

NG

NG

NG

NG

N

NG

N

OK

OK

OK

OK

K

O

OK

O

AB-01535

AB-01536

(1)

NG

NG

G

G

G

G

G

N

N

NG

G

G

G

G

G

G

G

G

NG

G

N

N

N

NG

NG

OK

OK

OK

OK

K

K

O

O

O

O

O

O

O

O

O

OK

K

O

O

O

O

O

O

O

O

O

O

O

O

O

O

OK

K

K

K

K

K

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

OK

OK

OK

K

K

OK

K

K

K

K

O

AB-4

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

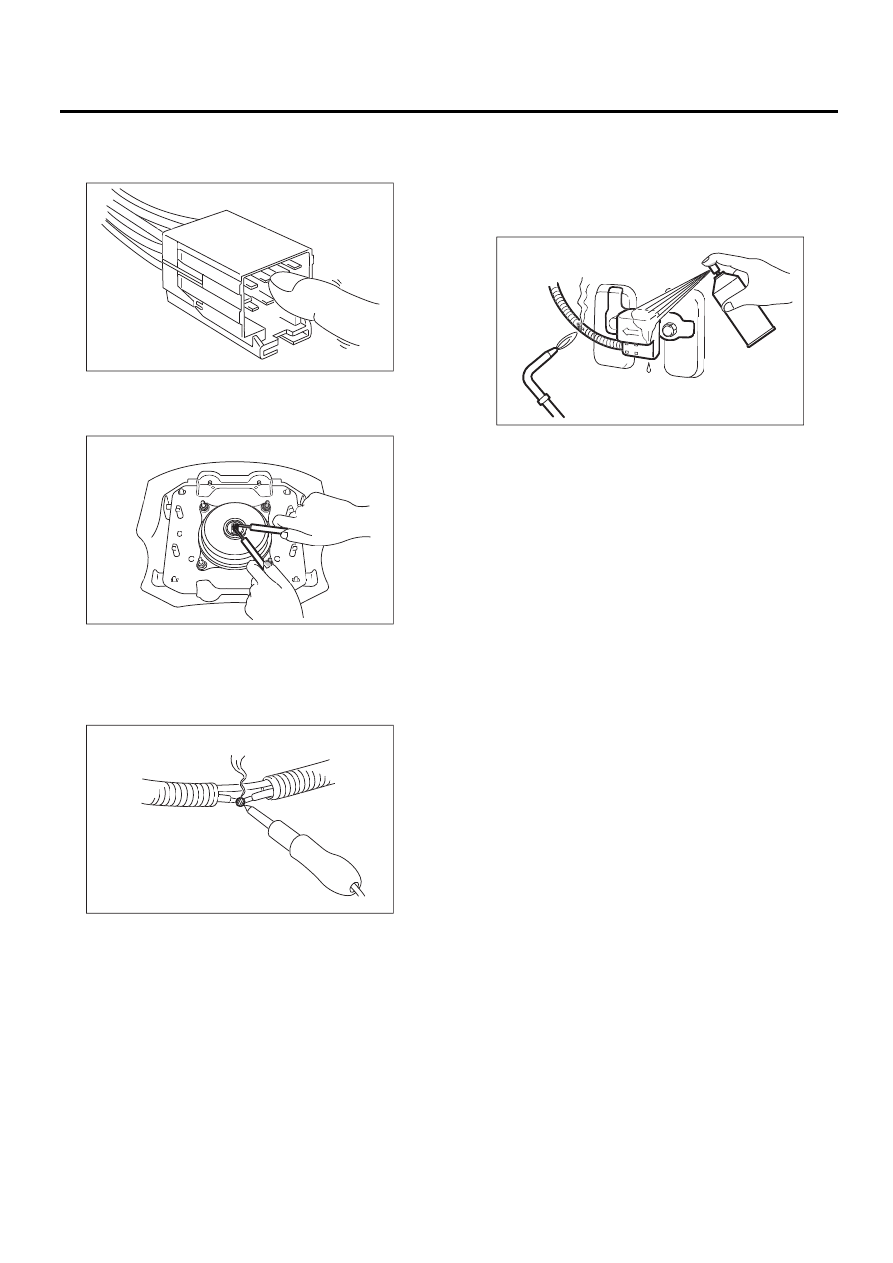

• Не допускайте попадания воды или масла на
клеммы разъема. Кроме того, не прикасайтесь
к клеммам разъема.

• Не проверяйте проводимость в преднатяжи-
телях или цепях модулей подушек безопаснос-
ти водителя или переднего пассажира.

• При повреждении, разрыве или коррозии
жгута проводов системы подушек безопаснос-
ти, не используйте при проведении ремонта
оборудование для пайки. Замените неисправ-
ный жгут проводов фирменным новым.

• При покраске или проведении работ по ме-
таллу в передней части автомобиля, включая
брызговики на крыльях передних колес, пере-
дние крылья и боковую раму передка, снимите
передние дополнительные датчики и жгут про-
водов системы подушек безопасности.

• При покраске или проведении работ по ме-
таллу на боковых поверхностях автомобиля,
включая пороги, среднюю стойку, передние и
задние двери, снимите датчики боковых поду-
шек безопасности и жгут проводов системы по-
душек безопасности.

• Не используйте узлы и детали подушек безо-
пасности или преднатяжителей, снятые с дру-
гих автомобилей. Всегда заменяйте повреж-
денные детали только новыми.
• Запрещается повторное использование сра-
ботавших подушек безопасности и преднатя-
жителей.
• Запрещается утилизация несработавших по-
душек безопасности или преднатяжителей.
• Будьте внимательны, после снятия блока уп-
равления системой подушек безопасности, до-
полнительного датчика лобового удара и дат-
чика боковой подушки безопасности, не ис-
пользуйте повторно их болты и гайки. При
повторной установке этих узлов обязательно
используйте новые болты и гайки.
