AC-23

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

ВНЕШНИЙ ВИД

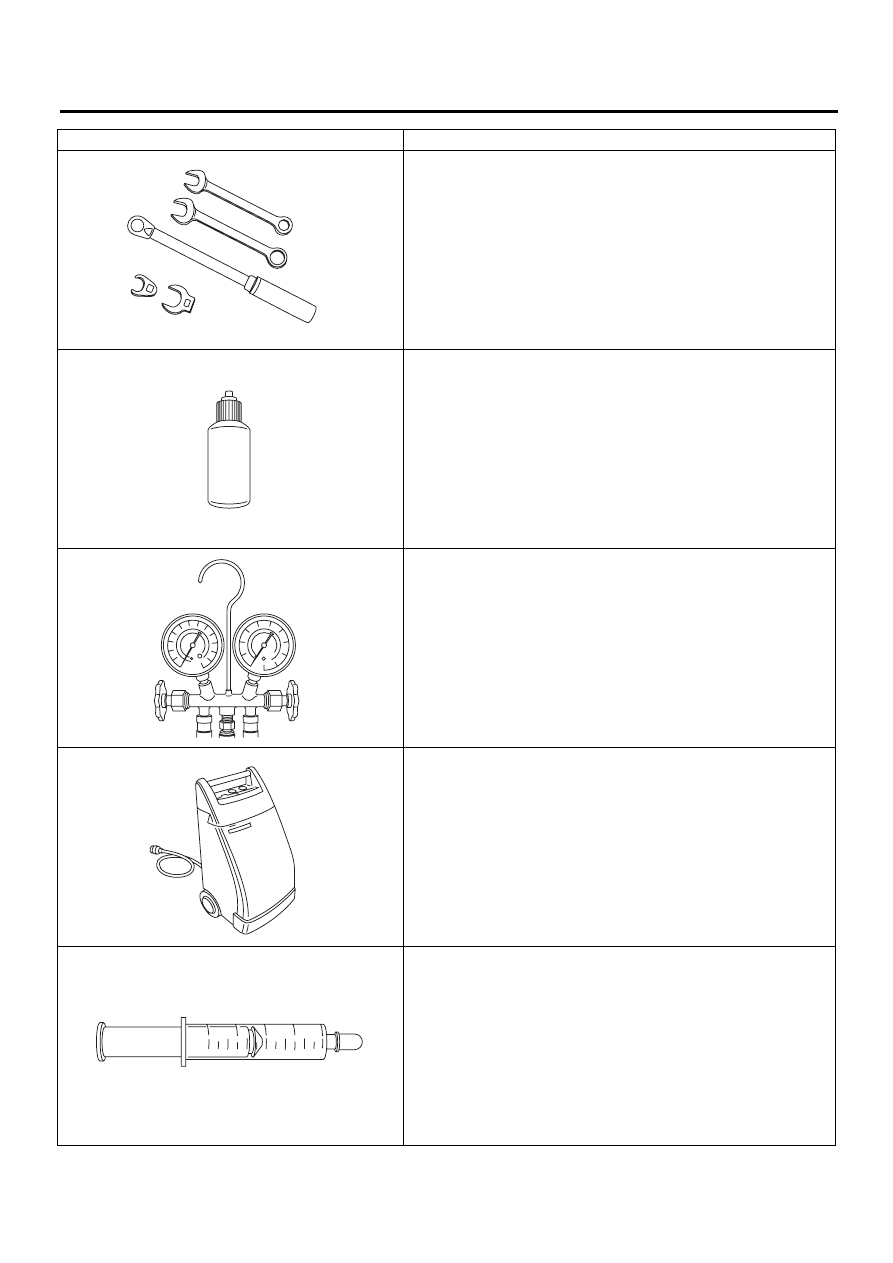

Инструменты и оборудование

Гаечный ключ

Для обслуживания любой системы кондиционирования воздуха
потребуются различные ГАЕЧНЫЕ КЛЮЧИ. В частности, потре-
буется динамометрический ключ с регулировкой момента от 7 до
40 Нм (от 0,7 до 4,1 кгс-м, от 5 до 30 фунт-сила-футов), а также
различные воротковые ключи. Для удерживания трубок и фитин-
гов шлангов потребуются также накидные гаечные ключи и клю-
чи с открытым зевом.

Специальная емкость для нанесения компрессорного масла

Для нанесения компрессорного масла на различные узлы и дета-
ли рекомендуется использовать СПЕЦИАЛЬНУЮ ЕМКОСТЬ не-
большого размера. Ее можно приобрести в магазинах промыш-
ленного оборудования или в аптеке.

Комплект манометра коллектора

КОМПЛЕКТ МАНОМЕТРА КОЛЛЕКТОРА (со шлангами) можно
приобрести у поставщика хладагента или у поставщика автомо-
бильного оборудования.

Система регенерации хладагента

СИСТЕМА РЕГЕНЕРАЦИИ ХЛАДАГЕНТА используется для реге-
нерации и подготовки к повторному использованию хладагента
системы кондиционирования после удаления из него загрязнений
и влаги.

Шприц

Для доливки в систему масла потребуется пластиковый ШПРИЦ с
делениями. Шприц можно приобрести в аптеке.

AC-00213

AC-00012

AC-00013

AC-00014

AC-00015

AC-24

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

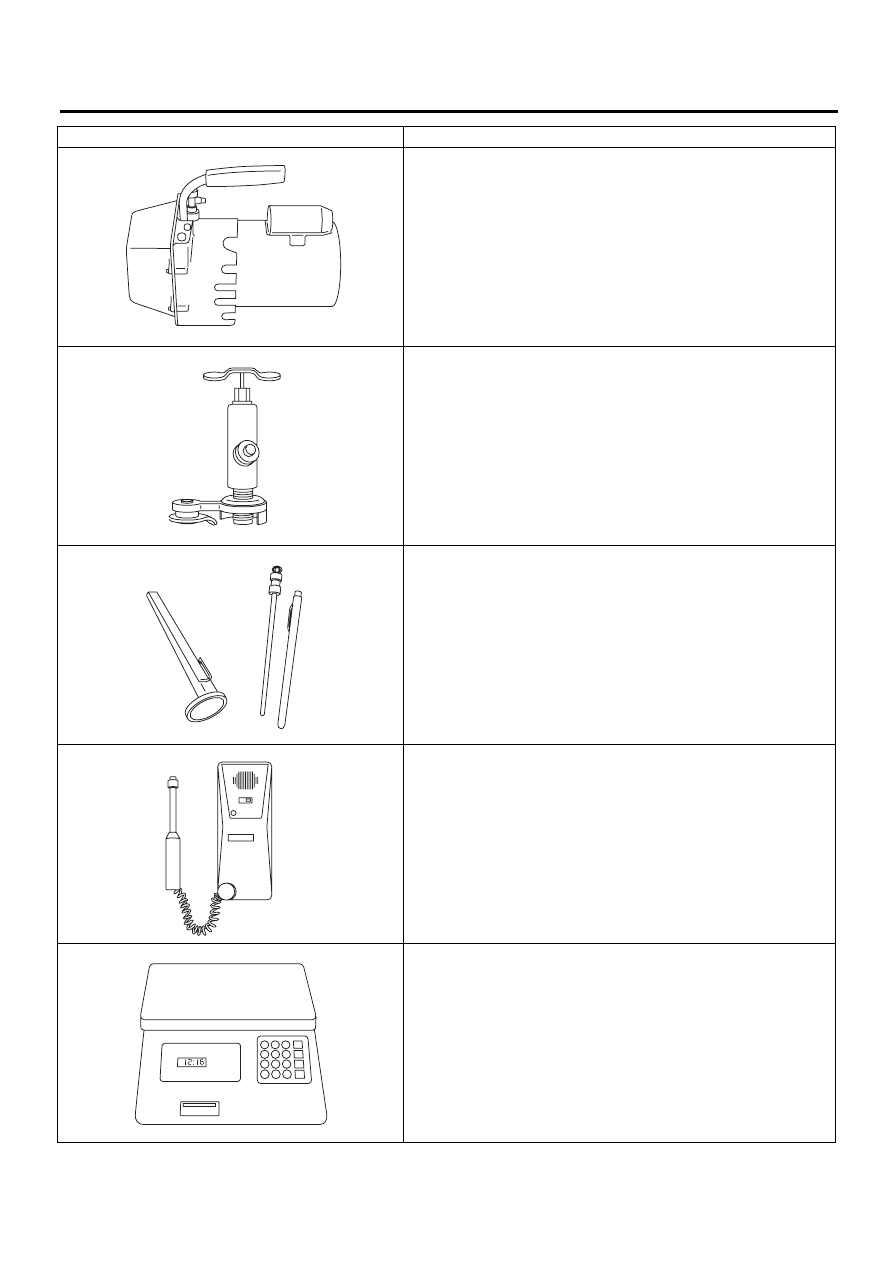

Вакуумный насос

Для поддержания системы необходим ВАКУУМНЫЙ НАСОС (в
хорошем состоянии), который можно приобрести у поставщика
хладагента или автомобильного оборудования.

Емкость с вентилем

 ЕМКОСТЬ С ВЕНТИЛЕМ на 397 г (14 унций) можно приобрести у
поставщика автомобильного оборудования.

Термометр

Карманный ТЕРМОМЕТР можно приобрести в магазинах промыш-
ленного оборудования или в коммерческих точках поставщика
хладагента.

Электронный детектор утечек

 ЭЛЕКТРОННЫЙ ДЕТЕКТОР УТЕЧЕК можно приобрести в специ-
ализированном магазине инструментов или у поставщика обору-
дования кондиционирования воздуха.

Весы

ВЕСЫ (электронные или бытовые) с цифровым дисплеем будут
необходимы при использовании контейнера с хладагентом на 13,6
кг (30 фунтов).

ВНЕШНИЙ ВИД

Инструменты и оборудование

AC-00016

AC-00017

AC-00018

AC-00019

AC-00020

AC-25

Измерение давления хладагента при помощи комплекта манометра коллектора

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

2. Измерение давления хладагента при помощи комплекта

манометра коллектора

A: ПРОЦЕДУРА

1) Поставьте автомобиль в тенистое и безветренное место.
2) Откройте капот автомобиля.
3) Подсоедините комплект манометра коллектора.
4) Откройте все окна и закройте все двери.
5) Увеличьте частоту вращения двигателя до 1500 оборотов в минуту.
6) Переведите выключатель A/C в положение ON.
7) Переведите ручку регулировки температуры в положение MAX COOL (максимальное охлаждение).
8) Поверните переключатель FRESH/RECIRC в положение RECIRC.
9) Поверните переключатель скоростных режимов вентилятора в положение HI.
10) Считайте показания манометра.

Номинальное значение

Низкое давление:

127 — 196 кПа
(1,3 — 2,0 кг/см

2

, 18 — 28 фунтов/кв. дюйм)

Высокое давление:

1471 — 1667 кПа
(15 — 17 кг/см

2

, 213 — 242 фунта/кв. дюйм)

Температура наружного воздуха:

30 — 35°C (86 — 95°F)

B: ПРОВЕРКА

Признак неисправности

Возможная причина

Порядок устранения

Давление на высокой сторо-
не слишком высокое.

• Неисправен электродвигатель вентиля-
тора конденсатора
• Засорение ребер конденсатора
• Избыточное количество хладагента
• Наличие воздуха внутри системы
• Неисправен приемник влагоотделителя

• Замените электродвигатель вентилятора.
• Очистите ребра конденсатора.
• Осуществите выпуск хладагента.
• Замените приемник влагоотделителя.
• После слива залейте необходимое коли-
чество хладагента.

Слишком низкое давление на
стороне высокого давления.

• Неисправен компрессор
• Недостаточное количество хладагента
• Засорение расширительного клапана
• В расширительном клапане замерзла
накопившаяся влага.

• Замените компрессор.
• Проверьте на наличие утечек.
• Замените расширительный клапан.
• Полностью очистите расширительный
клапан.

Слишком высокое давление
на стороне низкого давления.

• Неисправен компрессор
• Неисправен расширительный клапан
• Избыточное количество хладагента

• Замените компрессор.
• Замените расширительный клапан.
• Осуществите выпуск хладагента.

Слишком низкое давление на
стороне низкого давления.

• Недостаточное количество хладагента
• Засорение расширительного клапана
• В расширительном клапане замерзла
накопившаяся влага.
• Перенасыщение приемника влагоотде-
лителя

• Проверьте на наличие утечек.
• Замените расширительный клапан
• Замените приемник влагоотделителя.

AC-26

Процедура регенерации хладагента

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

3. Процедура

регенерации хладагента

A: ПРОЦЕДУРА

ОСТОРОЖНО:
• Во время выполнения работ обязательно
наденьте защитные очки и перчатки.
• Соедините систему регенерации хладаген-
та с комплектом манометра коллектора для
выпуска хладагента из системы кондицио-
нера и его повторного использования.
• При регенерации хладагента держите под
рукой рабочие емкости. Степень регенера-
ции хладагента составляет порядка 90%,
поэтому для хранения хладагента потребу-
ются рабочие емкости.
• Следуйте детальному описанию порядка
проведения работ, приведенному в Руко-
водстве по использованию системы регене-
рации хладагента.
1) Выполните процедуру возврата масла в ком-
прессор. <-31 См. AC>, ПРОЦЕДУРА, Компрес-
сорное масло.
2) Остановите двигатель.
3) Убедитесь, что клапаны на стороне высокого
и низкого давления комплекта манометра кол-
лектора полностью закрыты.

4) Вставьте шланги высокого/низкого давления
в соответствующие сервисные отверстия сто-
рон высокого/низкого давления.

5) Соедините центральный шланг с системой
регенерации хладагента.
6) Для активизации системы регенерации хла-
дагента следуйте рекомендациям Руководства
по эксплуатации этой системы.

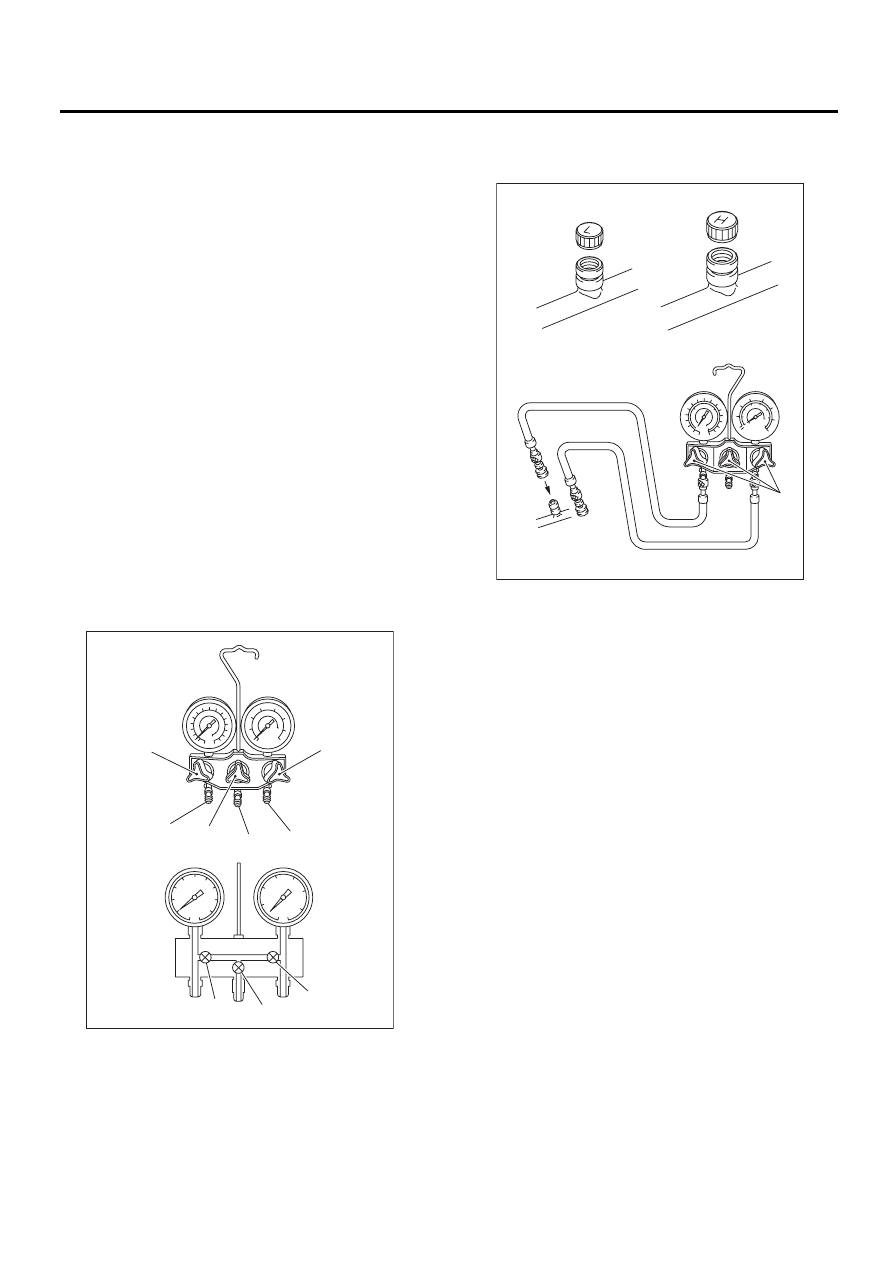

L: Манометр низкого давления

H: Манометр высокого давления

(1) Клапан низкого давления
(2) Клапан вакуумного насоса
(3) Клапан высокого давления
(4) Для низкого давления
(5) Для вакуумного насоса
(6) Для высокого давления

AC-00146

(2)

(4)

(5)

(6)

(3)

(3)

(2)

(1)

H

L

(1)

(1) Сервисное отверстие стороны низкого давления
(2) Сервисное отверстие стороны высокого давления
(3) Закрыто

AC-00147

(3)

(2)

(1)
