PS-45

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

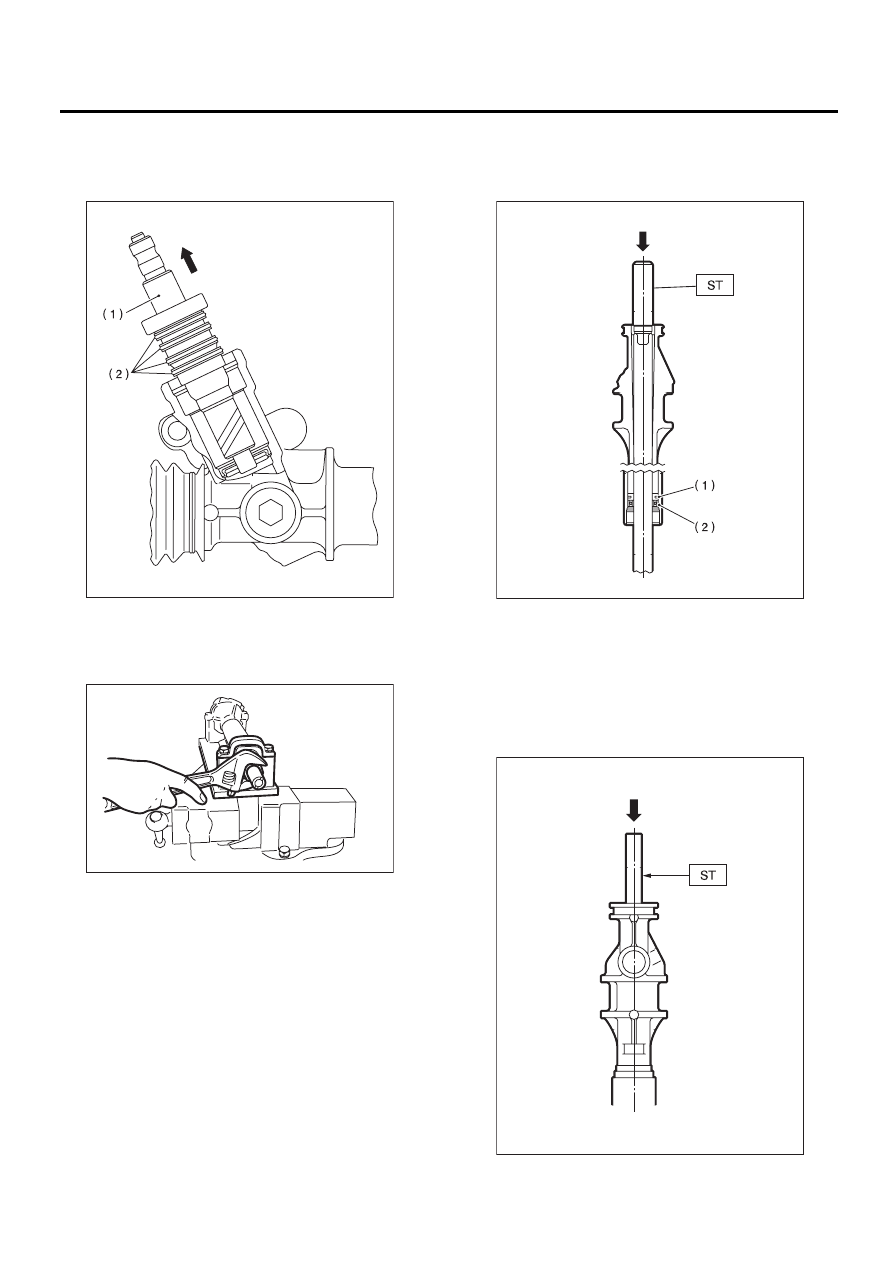

12) Снимите узел клапана, обращая внимание
на то, чтобы не поцарапать внутренние повер-
хности уплотнительного кольца и корпуса кла-
пана.

13) Снимите держатель с помощью ключа на 32 мм
(1,26 дюйма) или разводного ключа.

14) Подсоедините специальный инструмент к
рейке со стороны клапана, и выдавите наруж-
ный сальник, обращая внимание на то, чтобы
рейка и внутренняя поверхность корпуса руле-
вого механизма не соприкасались друг с другом.
Специальный инструмент
34199FE000

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ

ПРИМЕЧАНИЕ:
Закройте место соединения трубки на корпусе
рулевого механизма, чтобы не допустить выте-
кания жидкости.

15) Вставьте специальный инструмент со сто-
роны клапана и выдавите опорное кольцо и
сальник.
Специальный инструмент
927580000

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ

(1) Узел клапана
(2) Уплотнительное кольцо

PS-00062

PS-00063

(1) Поршень рейки
(2) Наружный сальник

PS-00064

PS-00065

PS-46

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

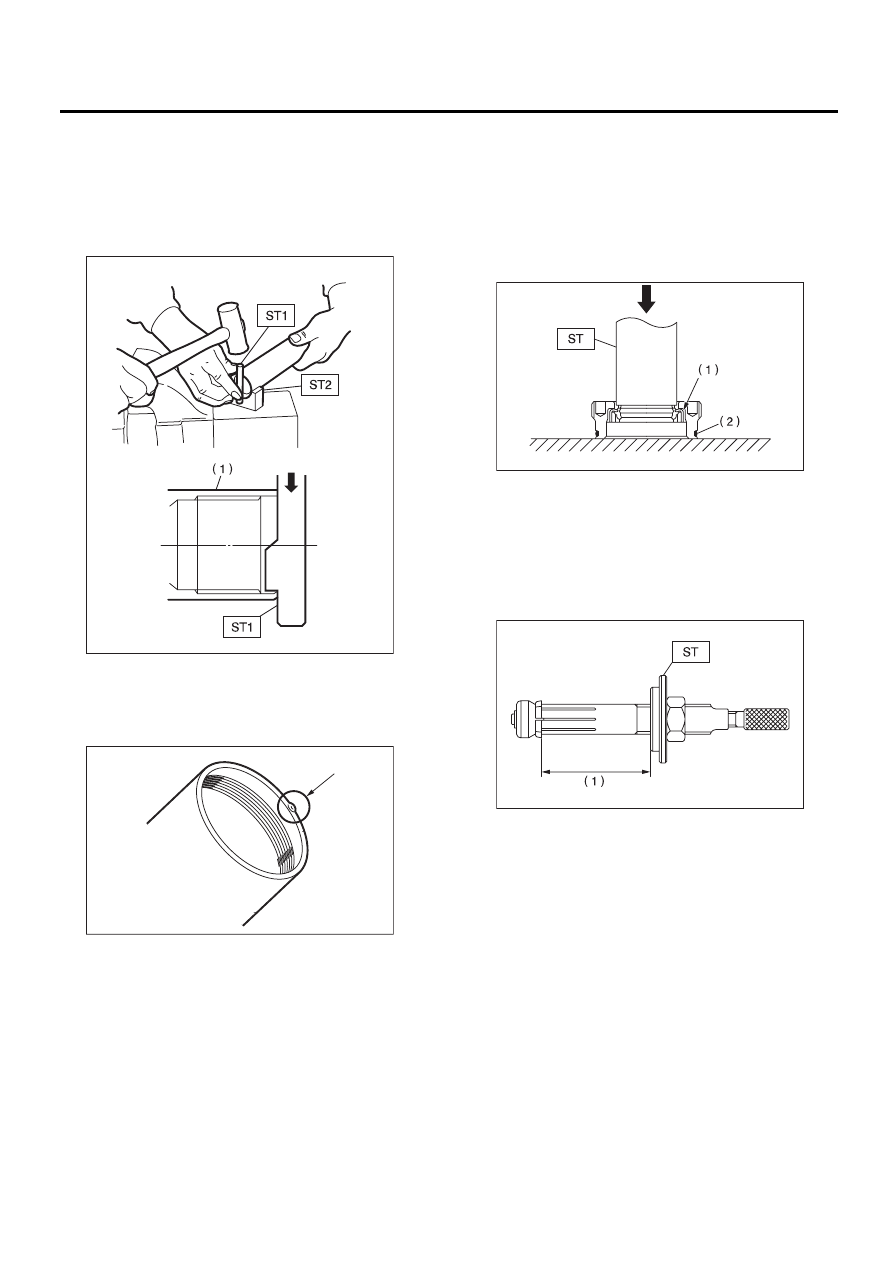

16) С помощью специальных инструментов ST1
и ST2 отремонтируйте опрессованную часть
цилиндра.
Специальный инструмент 1
34099FA080

КЕРНЕР

Специальный инструмент 2
34099FA070

ОСНОВАНИЕ

17) Если кромка цилиндра деформирована и
имеет выпуклость, исправьте ее с помощью
оселка.

18) Снимите сальник с помощью специального
инструмента, и выдавите его из пробки.
Специальный инструмент
34199AE100

СЪЕМНИК ПРОБКИ САЛЬ-
НИКА

ПРИМЕЧАНИЕ:
Не прилагайте усилие к торцевой поверхности
пробки.

19) Установите на специальном инструменте,
указанное на рисунке расстояние.
Специальный инструмент
34199AE120

СЪЕМНИК САЛЬНИКА
РУЛЕВОГО МЕХАНИЗМА

(1) Цилиндр

PS-00066

PS-00067

(1) Сальник

(2) Уплотнительное кольцо

(1) 70 мм (2,76 дюйма)

PS-00068

PS-00069

PS-47

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

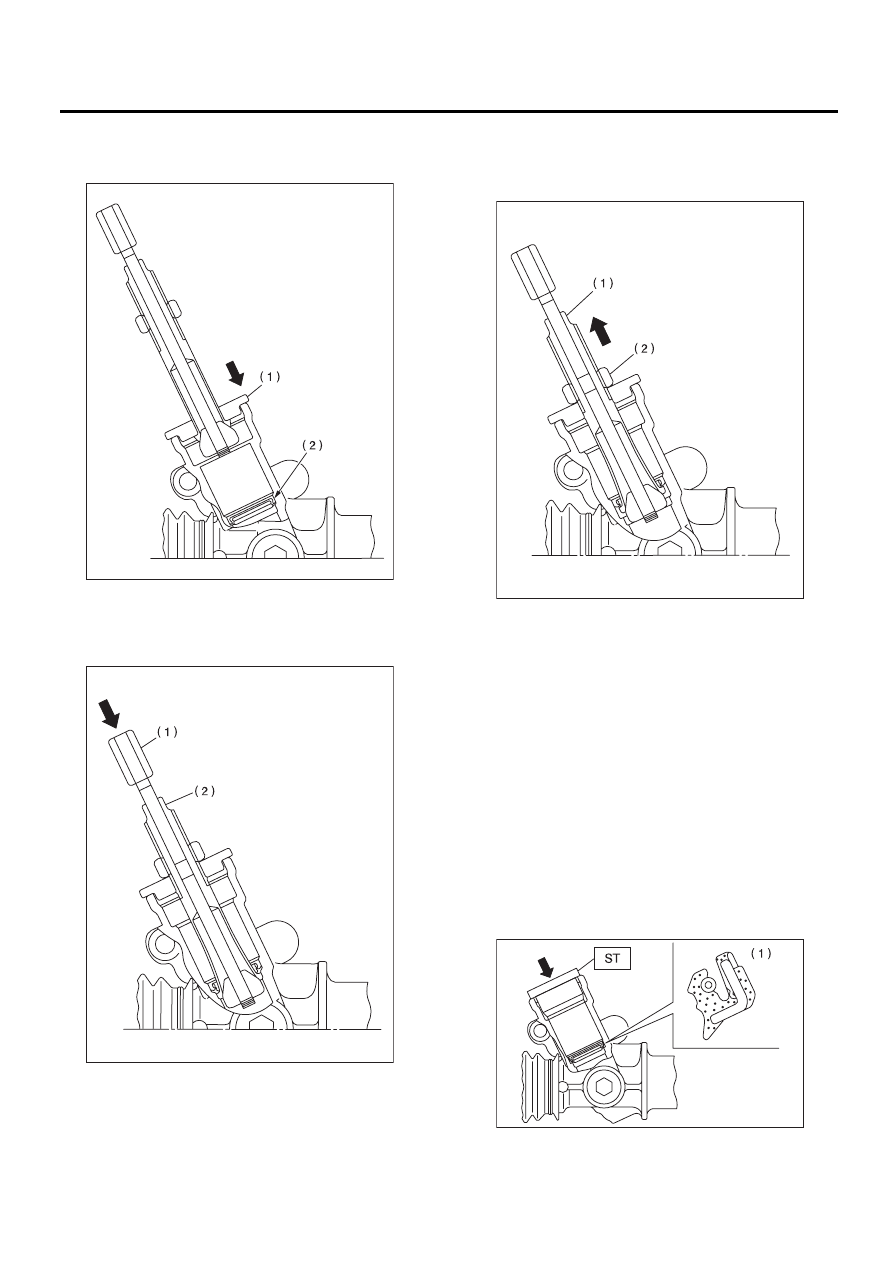

20) Установите стопор на рулевой механизм, а
затем вставьте наконечник специального инс-
трумента в рулевой механизм.

21) Зафиксировав гайки под ключ, надавите на
шток, поворачивая его, и захватите сальник.

22) Закрепляя гайки под ключ, извлеките саль-
ник, поворачивая гайку.

ОСТОРОЖНО:
Будьте осторожны, чтобы не поцарапать
внутреннюю поверхность рулевого меха-
низма.

D: УЗЕЛ

1) Нанесите слой консистентной смазки на
внутреннюю и наружную поверхности нового
сальника.

Консистентная смазка для рулевого меха-
низма:

ONE LUBER MO (Номер детали 003608001)

2) Проверьте направление сальника и положе-
ние установки. Используя специальный инстру-
мент и пресс, запрессуйте сальник в рулевой
механизм.
Специальный инструмент
34199AE130

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА
РУЛЕВОГО МЕХАНИЗМА

(1) Стопор
(2) Сальник

(1) Шток
(2) Гайки под ключ

PS-00070

PS-00071

(1) Гайки под ключ
(2) Гайка

(1) Сальник

PS-00072

PS-00073

PS-48

Механизм рулевого управления [модель с правосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

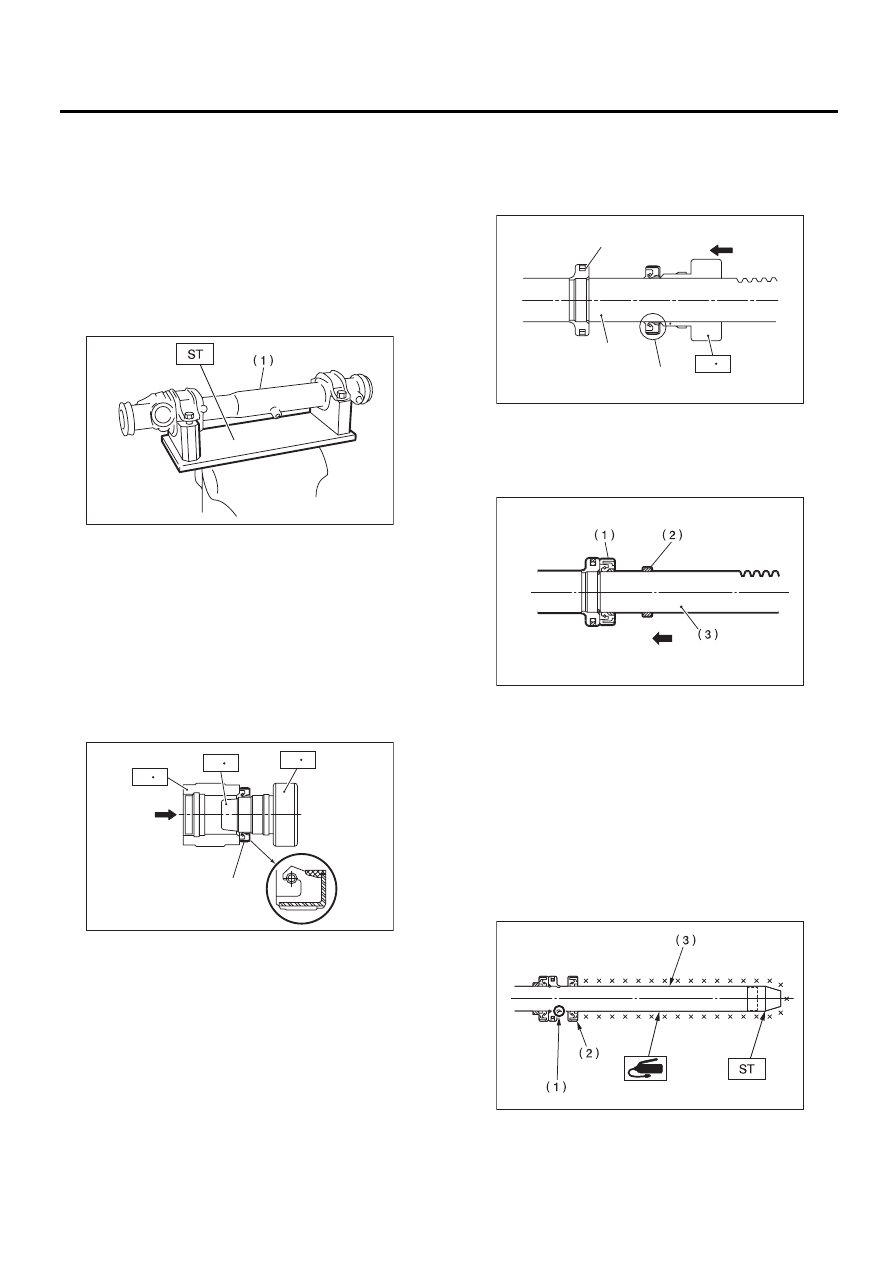

3) Установите корпус рулевого механизма на
специальный инструмент, как показано на ри-
сунке. Нанесите слой консистентной смазки на
игольчатый подшипник.
Специальный инструмент
926200000

СТЕНД

ОСТОРОЖНО:
Убедитесь в том, что игольчатый подшип-
ник не имеет дефектов. Если подшипник не-
исправен, замените корпус рулевого меха-
низма новой деталью.

4) Установите сальник на специальный инстру-
мент A с помощью специальных инструментов
B и C.
Специальный инструмент
927490000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C

ПРИМЕЧАНИЕ:
Расположите сальник так, как показано на ри-
сунке.

5) Вставьте специальный инструмент A с уста-
новленным сальником со стороны зубчатой
части рейки. Снимите сальник со специального
инструмента A возле поршня, а затем снимите
специальный инструмент A с рейки.

6) Установите опорную шайбу со стороны зуб-
чатой части рейки.

7) Установите специальный инструмент на рей-
ку, нанесите равномерный тонкий слой консис-
тентной смазки на рейку и специальный инс-
трумент, а затем установите сальник.
Специальный инструмент
926250000

НАПРАВЛЯЮЩАЯ

ОСТОРОЖНО:
Будьте осторожны, чтобы не поцарапать
кромки сальника о внутреннее кольцо пор-
шня.

(1) Корпус рулевого механизма

(A) Сальник

PS-00074

PS-00075

ST  A

ST  B

ST  C

(A)

(A) Сальник
(B) Рейка

(C) Поршень

(1) Сальник
(2) Опорная шайба
(3) Рейка

(1) Внутреннее кольцо поршня рейки
(2) Наружный сальник
(3) Рейка

PS-00076

ST  A

(A)

(B)

(C)

PS-00077

PS-00078
