VDC(diag)-89

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

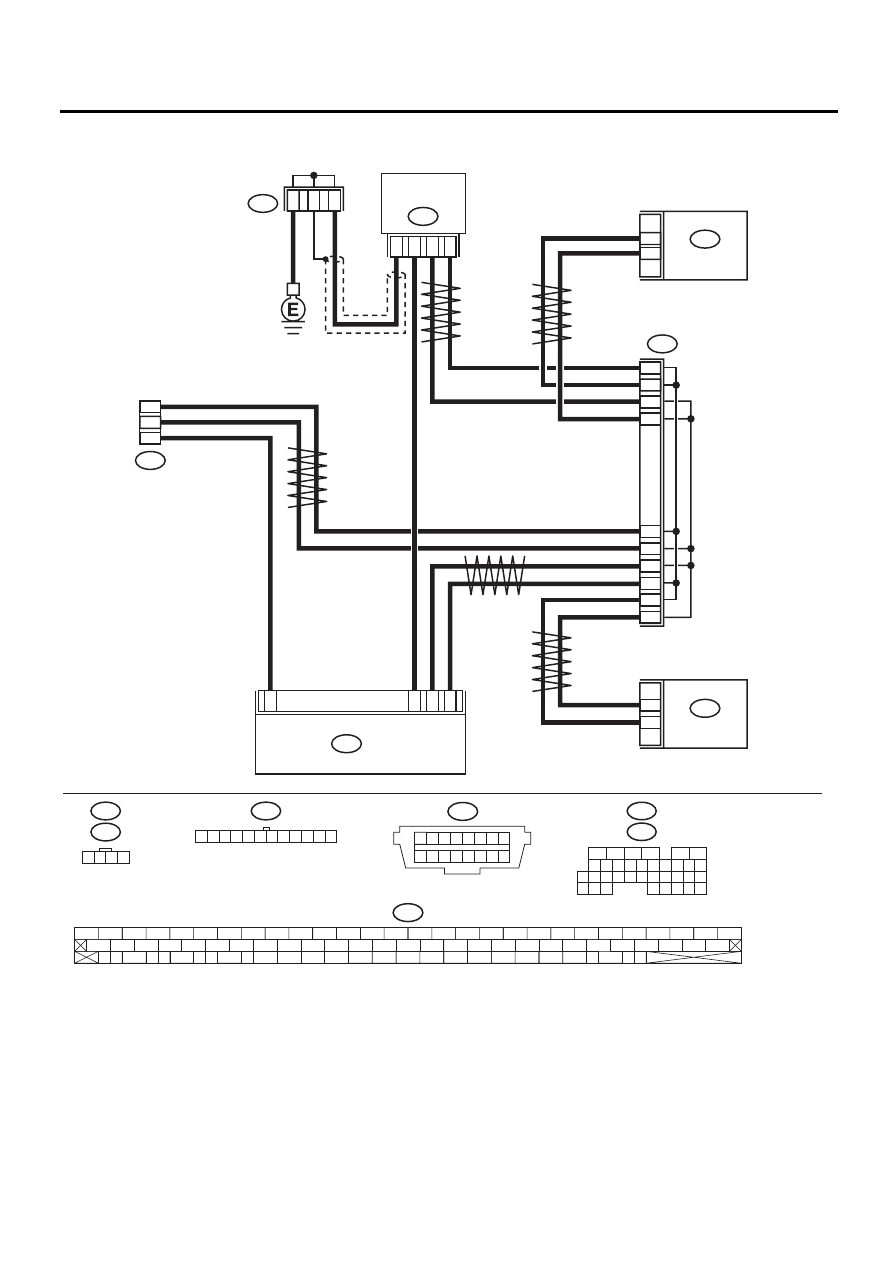

• Модель с правосторонним управлением

VDC00439

2

1

4

3

ДАТЧИК УГЛА

ПОВОРОТА РУЛЕ-

ВОГО КОЛЕСА

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ

8

3

8

1

27

3

8

17

18

B231

B246

VDCCM

B310

B40

TCM

B55

B40

B310

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

14

7

6

ВИТАЯ

 ПАРА

ВИТАЯ

 ПАРА

ВИТАЯ ПАРА

ВИТАЯ

 ПАРА

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

27

35

ECM

B136

9

10

4

5

11

6

3

8

2

7

B311

4

2

1

B311

B231

1 2 3 4

1 2 3 4 5 6 7 8 9 10 11 12

B246

B:

B55

C: B136

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

ВИТАЯ ПАРА

VDC(diag)-90

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СОПРОТИВЛЕНИЯ ЖГУТА ПРОВО-
ДОВ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините два разъема от TCM.
3) Измерьте сопротивление между клеммами
разъема TCM.

Разъемы и клеммы

(B55) № 18 — (B40) № 17:

Сопротивление составляет
60 ± 3 Ом?

Переходите к ша-
гу 2.

Устраните неис-
правность в жгу-
те проводов меж-
ду TCM и
VDCCM.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.

Выявлен ли плохой контакт
в разъеме TCM?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 3.

3

ПРОВЕРКА БЛОКА TCM.
1) Переведите замок зажигания в положение
OFF.
2) Подсоедините все разъемы.
3) Произведите очистку памяти.
4) Выполните процедуру проверки.
5) Считайте КДН.

На дисплее вновь отобража-
ется тот же самый КДН?

Замените TCM.
<См. 4AT-66,
Блок управления
трансмиссией
(TCM).>

Переходите к ша-
гу 4.

4

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображаются ли на дисп-
лее другие КДН?

Переходите к
диагностике в со-
ответствии с кон-
кретным КДН.

Временная поте-
ря контакта.

VDC(diag)-91

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AC:КДН 45 НЕСООТВЕТСТВИЕ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК БЛОКА

УПРАВЛЕНИЯ СИСТЕМЫ VDC

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Технические характеристики блока управления не соответствуют нормативным
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS
• Не работает система VDC

AD:КДН 45 НЕИСПРАВНОСТЬ TCM

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность TCM или VDCCM
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК
VDCCM
Проверьте идентификационную метку VDCCM.

Соответствует ли идентифи-
кационная метка VDCCM
спецификации автомобиля?

Переходите к ша-
гу 2.

Замените
VDCCM. <См.
VDC-8, Блок уп-
равления систе-
мы VDC
(VDCCM).>

2

ПРОВЕРКА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК
TCM.
Проверьте идентификационную метку TCM.

Соответствует ли идентифи-
кационная метка TCM специ-
фикации автомобиля?

Переходите к ша-
гу 3.

Замените TCM.
<См. 4AT-66,
Блок управления
трансмиссией
(TCM).>

3

ПРОВЕРКА БЛОКА TCM.
1) Замените TCM. <См. 4AT-66, Блок управления
трансмиссией (TCM).>
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

На дисплее вновь отобража-
ется тот же самый КДН?

Переходите к ша-
гу 4.

Неисправность
выявлена в TCM,
соответствую-
щем специфика-
ции автомобиля.

4

ПРОВЕРКА БЛОКА TCM.

При текущей диагностике на
дисплее снова отображает-
ся тот же самый КДН?

Переходите к
диагностике в со-
ответствии с кон-
кретным КДН.

Переходите к ша-
гу 5.

5

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ
VDC.
1) Установите TCM, соответствующий специфи-
кации автомобиля.
2) Замените VDCCM. <См. VDC-8, Блок управле-
ния системы VDC (VDCCM).>
3) Произведите очистку памяти.
4) Выполните процедуру проверки.
5) Считайте КДН.

На дисплее вновь отобража-
ется тот же самый КДН?

Переходите к ша-
гу 6.

Неисправность
выявлена в
VDCCM, соот-
ветствующем
спецификации
автомобиля.

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ
VDC.

Отображается тот же КДН,
что и при текущей диагнос-
тике?

Замените TCM.
<См. 4AT-66,
Блок управления
трансмиссией
(TCM).>

Продолжайте
проверку в соот-
ветствии с КДН.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СИСТЕМЫ АВТОМАТИЧЕСКОЙ
ТРАНСМИССИИ.
1) Запустите двигатель.
2) Проверьте КДН в системе автоматической
трансмиссии.

Сохранен ли в памяти КДН
системы автоматической
трансмиссии?

Устраните неис-
правность систе-
мы автоматичес-
кой трансмиссии.

Замените VDCCM.
<См. VDC-8, Блок уп-
равления системы
VDC (VDCCM).>

VDC(diag)-92

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AE:КДН 46 НЕНОРМАТИВНАЯ ВЕЛИЧИНА НАПРЯЖЕНИЯ В ЦЕПИ

ЭЛЕКТРОПИТАНИЯ С НАПРЯЖЕНИЕМ 5 В

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Ненормативная величина напряжения в цепи электропитания с напряжением 5 В
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS
• Не работает система VDC

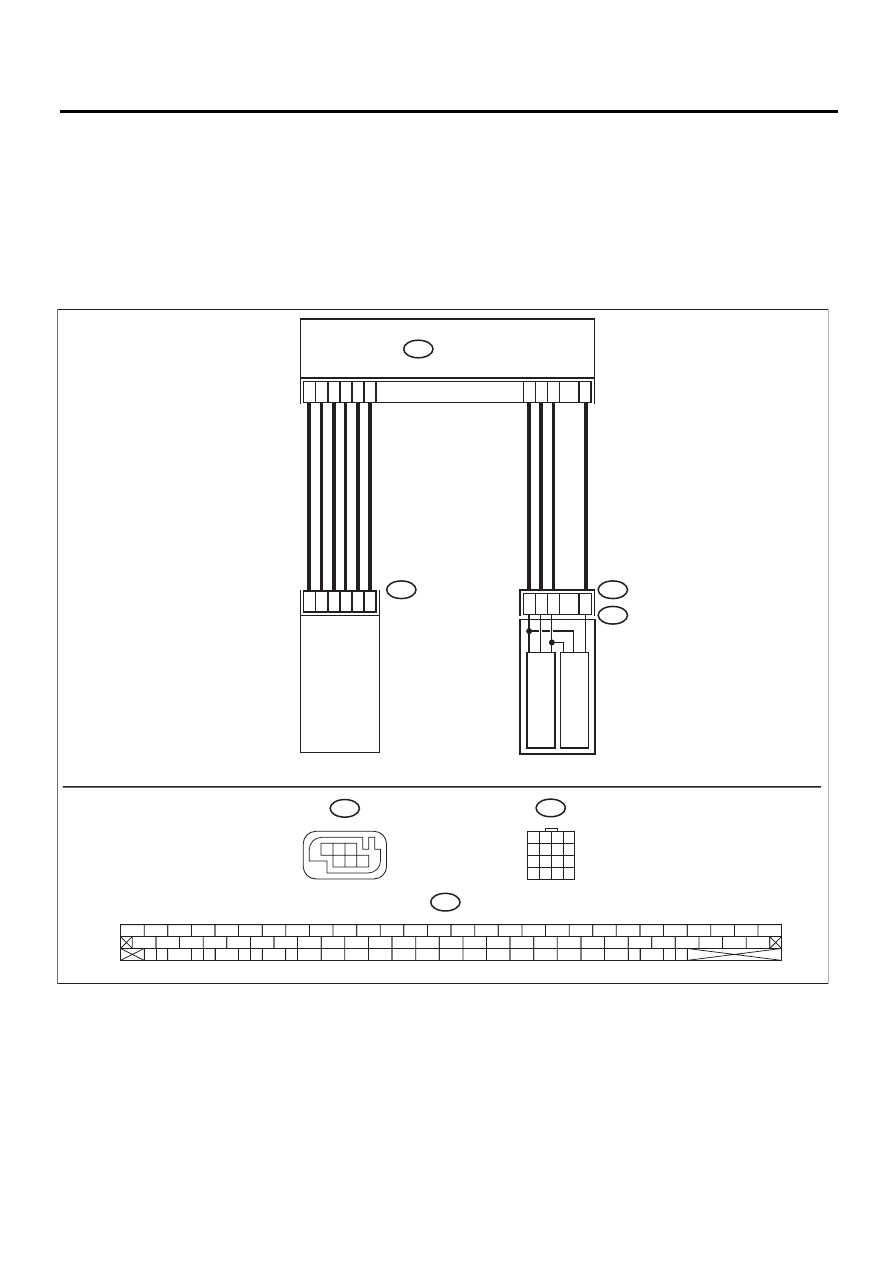

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

B368

B257

VDC5

B310

66

67

50

75

76

77

44

15

13

16

14

1

2

3

VDCCM

ДАТЧИК УГЛОВОЙ СКОРОСТИ
РЫСКАНИЯ И БОКОВОГО УСКОРЕНИЯ

VDCH/U

ПЕРВИЧНЫЙ ДАТЧИК

ДАВЛЕНИЯ

ВТОРИЧНЫЙ ДАТЧИК

ДАВЛЕНИЯ

65

11

64

4

5

6

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

B310

B257

1

3

4 5 6

2

VDC5

1 2 3 4
5 6 7 8
9 10 11 12

14

13

15 16

VDC00440
